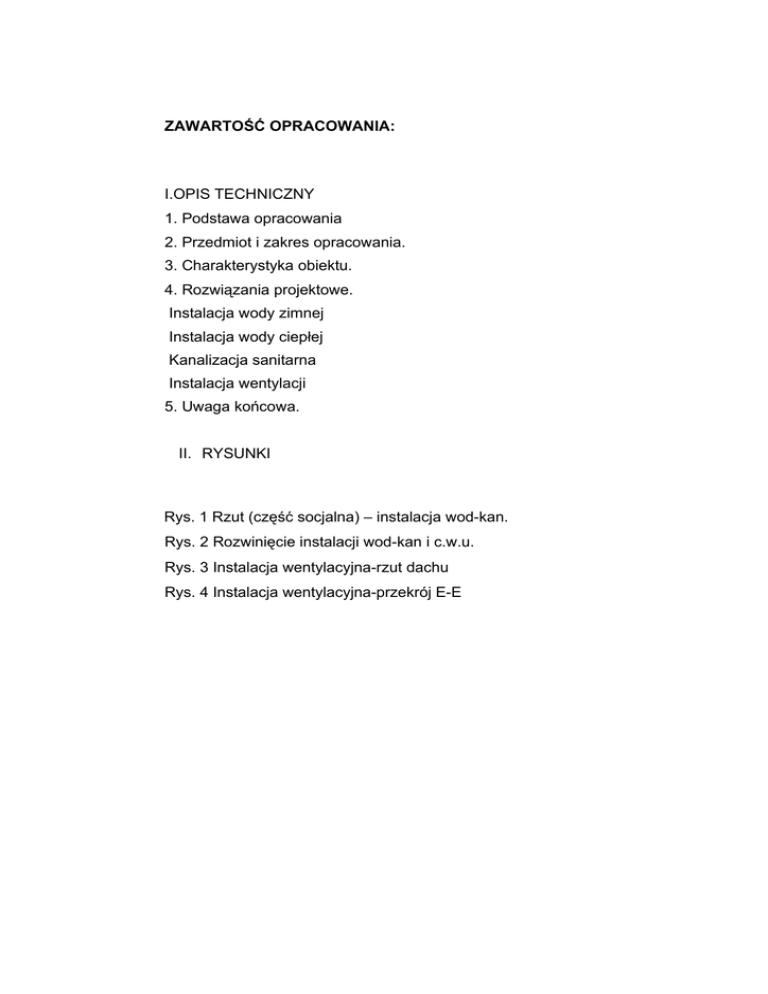

ZAWARTOŚĆ OPRACOWANIA:

ZAWARTOŚĆ OPRACOWANIA:
I.OPIS TECHNICZNY
1. Podstawa opracowania
2. Przedmiot i zakres opracowania.
3. Charakterystyka obiektu.
4. Rozwiązania projektowe.
Instalacja wody zimnej
Instalacja wody ciepłej
Kanalizacja sanitarna
Instalacja wentylacji
5. Uwaga końcowa.
II. RYSUNKI
Rys. 1 Rzut (część socjalna) – instalacja wod-kan.
Rys. 2 Rozwinięcie instalacji wod-kan i c.w.u.
Rys. 3 Instalacja wentylacyjna-rzut dachu
Rys. 4 Instalacja wentylacyjna-przekrój E-E
OPIS TECHNICZNY
Opracowanie projektowe obejmuje instalacjię wodociągowo - kanalizacyjną w
przebudowywanym budynku hali magazynowej na ujeżdżalnię koni, dz. nr 295/39, obręb
Benice.
1. PODSTAWA OPRACOWANIA
● Projekt architektoniczny – budowlany
● Projekt branży elektrycznej
● Projekt przyłączy wody i kanalizacji
● Obowiązujące normy, przepisy i katalogi.
● "Warunki techniczne wykonania i odbioru robót budowlano -montażowych" cz. II.
"Roboty instalacyjne".
2. PRZEDMIOT I ZAKRES OPRACOWANIA.
Przedmiotem niniejszego opracowania jest dokumentacja budowlana wewnętrznych
instalacji wodociągowo - kanalizacyjnych i wentylacji w przebudowywany budynku hali
magazynowej na ujeżdżalnię koni, dz. nr 295/39, obręb Benice.
Instalacja centralnego ogrzewania i elektryczna jest przedmiotem odrębnego opracowania.
3. CHARAKTERYSTYKA OBIEKTU.
Budynek ujeżdżalni koni dzieli się na dwie części: ujeżdżalnię i zaplecze socjalne z
widownią. Obiekt będzie wyposażony w urządzenia technologiczne niezbędne do
wypełniania tych funkcji, instalację c.o., wentylację, instalację elektryczną.
4. ROZWIĄZANIA PROJEKTOWE.
Instalacja wody zimnej
Budynek będzie zasilany w wodę z sieci wodociągowej przyłączem wykonanym z rur PE.
W celu rozliczenia za zużycie wody przewidziano zestaw wodomierzowy z wodomierzem
Js1,5 klasy “C” dn 15 zamontowany w studzience. Przyłącze wodociągowe i kanalizacji
sanitarnej jest tematem oddzielnego opracowania.
Wytyczne architektoniczne nie przewidują instalacji p/poż. wewnątrz budynku. W myśl tych
wytycznych instalacja nawadniania nawierzchni ujeżdżalni ograniczona jest do jednego
zaworu schowanego w bandzie ujeżdżalni.
W projekcie przyjęto rury wielowarstwowe PEX-AL. W miejscach zaznaczonych na
rysunkach oraz pod pionami montować kulowe zawory odcinające.
Przejścia przewodów przez przegrody budowlane w tulejach ochronnych wypełnionych
masą plastyczną.
Instalacje prowadzić w bruździe ściennej lub naściennie - do uzgodnienia z Inwestorem.
Instalacja wody ciepłej
Instalację wody ciepłej wykonać w jak wodę zimną lub z rur miedzianych łączonych przez
lutowanie. Rury c.w.u. zamontować w wykutych bruzdach. Projektuje się podgrzewanie
ciepłej wody w podgrzewaczach przepływowych zasilanych elektrycznie wg wytycznych
architektonicznych-szczegóły w dokumentacji elektrycznej.
Kanalizacja sanitarna
Poziomy, piony i podejścia do przyborów wykonać z rur PCV przeznaczonych do
wykonywania kanalizacji wewnętrznej lub rur o pogrubionej ściance np. z PP f-my
UPONOR POLSKA. Podejścia do przyborów sanitarnych ułożyć pod posadzką.
Przewidziano pion wywiewny przy kominie wyprowadzony ponad dach.
Na pionie kanalizacyjnym ( nad posadzką przyziemia) zamontować rewizję.
Instalacja wentylacji
W instalacji wentylacyjnej można wyodrębnić:
-wentylacje mechaniczną wywiewną
-wentylację nawiewną
Wentylację grawitacyjną w pomieszczeniach socjalnych zapewniają przewody
wentylacyjne według projektu architektonicznego.
Wywiew w pomieszczeniu ujeżdżalni zapewnią wywietrzaki BORA-315 (uniwersal) na
podstawach dachowych nietypowych “Eurofala”oraz wentylatory zintegrowane
Wzs(k)400/DAS(k)250 (700 obrotów) moc-0,06kW- załączane dwustopniowo 3 lub 6 w
przypadku niekorzystnych parametrów temperaturowych w sezonie letnim.
W pomieszczeniu ujeżdżalni nawiew zapewniają otwory pod oknami dn 150 mm w ilości
22 sztuki z PCV. Dodatkowo nad oknami wg projektu architektonicznego zaprojektowano
nawiewniki typu ”Renson” bez regulacji przepływu.
Dla pomieszczenia ujeżdżalni założono dwukrotna wymianę powietrza na godzinę w
czasie eksploatacji pomieszczenia (przy możliwości stopniowania wydajności), poprzez
zaprojektowane wentylatory dachowe. Przyjęta krotność wymian powietrza dla okresu
postojowego to 0,5 wymiany na godzinę, poprzez otwory nawiewne i wywietrzaki
dachowe.
Nawiew w części socjalnej zapewniają nawiewniki okienne “Aereco” - higrosterowane oraz
w pomieszczeniu technicznym pod widownią przewidziwno dwa otwory dn 150 mm po
przeciwnych stronach budynku.
5. UWAGA KOŃCOWA:
Całość robót wykonać zgodnie z "Warunkami technicznymi wykonania i
odbioru robót budowlano - montażowych" cz.2. "Roboty instalacyjne.
Wszystkie zastosowane materiały muszą posiadać atesty i świadectwo
dopuszczenia do stosowania w budownictwie.
