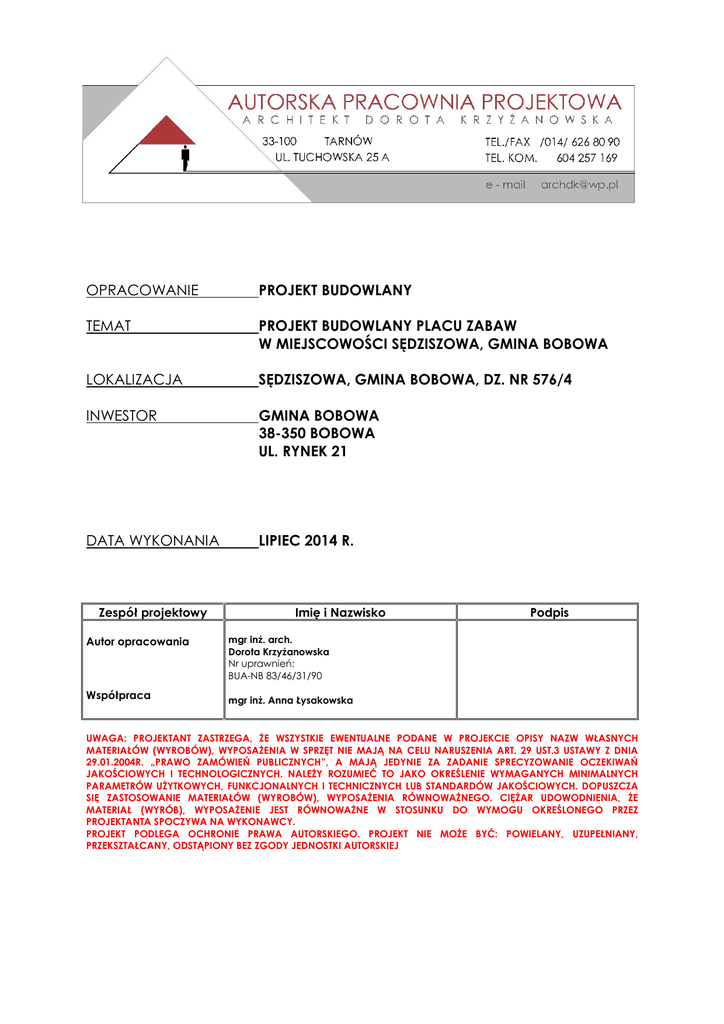

OPRACOWANIE
PROJEKT BUDOWLANY
TEMAT
PROJEKT BUDOWLANY PLACU ZABAW
W MIEJSCOWOŚCI SĘDZISZOWA, GMINA BOBOWA
LOKALIZACJA
SĘDZISZOWA, GMINA BOBOWA, DZ. NR 576/4
INWESTOR
GMINA BOBOWA
38-350 BOBOWA
UL. RYNEK 21
DATA WYKONANIA
LIPIEC 2014 R.
Zespół projektowy
Autor opracowania
Współpraca
Imię i Nazwisko
Podpis
mgr inż. arch.
Dorota Krzyżanowska
Nr uprawnień:
BUA-NB 83/46/31/90
mgr inż. Anna Łysakowska
UWAGA: PROJEKTANT ZASTRZEGA, ŻE WSZYSTKIE EWENTUALNE PODANE W PROJEKCIE OPISY NAZW WŁASNYCH
MATERIAŁÓW (WYROBÓW), WYPOSAŻENIA W SPRZĘT NIE MAJĄ NA CELU NARUSZENIA ART. 29 UST.3 USTAWY Z DNIA
29.01.2004R. „PRAWO ZAMÓWIEŃ PUBLICZNYCH”, A MAJĄ JEDYNIE ZA ZADANIE SPRECYZOWANIE OCZEKIWAŃ
JAKOŚCIOWYCH I TECHNOLOGICZNYCH. NALEŻY ROZUMIEĆ TO JAKO OKREŚLENIE WYMAGANYCH MINIMALNYCH
PARAMETRÓW UŻYTKOWYCH, FUNKCJONALNYCH I TECHNICZNYCH LUB STANDARDÓW JAKOŚCIOWYCH. DOPUSZCZA
SIĘ ZASTOSOWANIE MATERIAŁÓW (WYROBÓW), WYPOSAŻENIA RÓWNOWAŻNEGO. CIĘŻAR UDOWODNIENIA, ŻE
MATERIAŁ (WYRÓB), WYPOSAŻENIE JEST RÓWNOWAŻNE W STOSUNKU DO WYMOGU OKREŚLONEGO PRZEZ
PROJEKTANTA SPOCZYWA NA WYKONAWCY.
PROJEKT PODLEGA OCHRONIE PRAWA AUTORSKIEGO. PROJEKT NIE MOŻE BYĆ: POWIELANY, UZUPEŁNIANY,
PRZEKSZTAŁCANY, ODSTĄPIONY BEZ ZGODY JEDNOSTKI AUTORSKIEJ
Tarnów, lipiec 2014 r.
OŚWIADCZENIE
Oświadczam, że projekt budowlany placu zabaw w miejscowości
Sędziszowa, gmina Bobowa na dz. nr 576/4 został sporządzony zgodnie
z obowiązującymi przepisami oraz zasadami wiedzy technicznej dla celu,
któremu ma służyć
Projektant
mgr inż. arch. Dorota Krzyżanowska
Nr uprawnień BUA-NB 83/46/31/90
Opracowanie zawiera:
A. Część opisowa.
1.
Opis techniczny.
B. Część rysunkowa.
1.
2.
3.
4.
5.
Projekt Zagospodarowania Terenu
PZT – plansza uzupełniająca wymiarowa
PZT – plansza uzupełniająca kolorystyka
Przekrój przez projektowaną nawierzchnię
Prospekty elementów małej architektury
skala 1:500
skala 1:100
skala 1:100
skala 1:20
1. Opis techniczny.
1.1.
Podstawa opracowania.
−
umowa z inwestorem
−
wytyczne inwestora
−
wizja w terenie
−
mapa do celów projektowych w skali 1:500
−
Rozporządzenie Ministra Infrastruktury z dnia 12.04.2002r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75,
poz. 690 z późniejszymi zmianami)
1.2.
Przedmiot opracowania.
Przedmiotem opracowania jest projekt budowlany placu zabaw w miejscowości
Sędziszowa, gmina Bobowa na dz. nr 576/4.
1.3.
Zakres opracowania.
Opracowanie obejmuje projekt budowlany placu zabaw
istniejących
2
garaży
„blaszaków”
w
zakresie
montażu
dla dzieci w miejscu
następujących
urządzeń
zabawowych: 3 sprężynowców konika, motoru i koguta, zestawu zabawowego mostu
z dwiema wieżami, oraz urządzeń nietrwale montowanych do podłoża (sezonowych):
trampoliny z ochraniczem oraz stołu piknikowego z tworzywa sztucznego, a także montaż 3
ławek parkowych. Montaż urządzeń na nawierzchni trawiastej po uprzednim wyrównaniu
i splantowaniu terenu oraz obsianiu trawą. Pod zestaw zabawowy most z dwiema wieżami
planuje się nawierzchnię syntetyczną bezpieczną w obrzeżu gumowym.
Lokalizacja.
Projekt obejmuje działkę szkolną nr 576/4 położoną w miejscowości Sędziszowa, gmina
Bobowa.
1.4.
Opis stanu istniejącego.
Na terenie objętym opracowaniem znajdują się garaże „blaszaki”, które przewidziane
są do likwidacji, w sąsiedztwie szkoły podstawowej, teren porośnięty trawą, częściowo
utwardzony asfaltem, przewidziany do likwidacji nawierzchni utwardzonej i wyrównania.
Dojazd do działki istniejący z drogi publicznej nr 594/1. Przez działkę przebiegają sieci
energetyczna, teletechniczna, kanalizacyjna.
Działka szkolna posiada ogrodzenie trwałe od wschodu i północy z siatki na słupkach
metalowych, od południa i zachodu (od strony drogi publicznej) na murku betonowym ze
słupkami ceglanymi, przekryte daszkami z dachówki, z przęsłami metalowymi (rama
z płaskownika, wypełnienie siatką).
1.5.
Opis projektowanego zagospodarowania.
Planuje się plac zabaw dla dzieci w północno-wschodniej części działki szkolnej nr
576/4. Planuje się likwidację 2 istniejących garaży „blaszaków” o powierzchni 27,0m² oraz
nawierzchnię utwardzoną asfaltową o powierzchni 65,0m².
Teren pod projektowany plac zabaw należy wyrównać, splantować.
Projektuje się plac zabaw dla dzieci z zastosowaniem następujących urządzeń
zabawowych:
urządzenia trwale montowane do podłoża:
a - zestaw zabawowy most z dwiema wieżami
b - sprężynowiec motor
c - sprężynowiec konik
d - sprężynowiec kogut
urządzenia nietrwale montowane do podłoża – sezonowe:
e - trampolina z ochraniaczem
f - stół piknikowy
Ad.a: zestaw zabawowy most z dwiema wieżami konstrukcja ze stali nierdzewnej,
siedziska z płyty polietylenowej HDPE całkowicie odporna na działanie warunków
atmosferycznych, śruby i mocowania nierdzewne wyposażone w plastikowe zaślepki,
kotwienie urządzenia 60cm w gruncie. Wysokość swobodnego upadku HIC ≤59cm.
Ad. b,c,d -Sprężynowiec motor, konik, kogut - korpus sprężynowca wykonany z płyty
HDPE, uchwyty na dłonie oraz oparcia na stopy wykonane z tworzywa wysokoudarowego
z szerokim (bezpiecznym) zakończeniem, sprężyna stalowa malowana proszkowo, urządzenie
posadowione w gruncie za pomocą prefabrykowanego betonowego fundamentu.
Planuje się także montaż 3 ławek parkowych bez oparcia (typ L-41 – zgodnie
z załączoną kartą katalogową). Konstrukcja: stelaż stalowy. Powierzchnia / Kolor: Elementy
stalowe ocynkowane galwanicznie i malowane proszkowo w kolorze czarnym. Drewno: Listwy
świerkowe, malowane lakierobejcą. Długość ławki: 1,65m.
Projektuje się nawierzchnię placu zabaw pod zestaw zabawowy most z dwiema
wieżami przepuszczalnej dla wody: nawierzchnia syntetyczna bezpieczna, na której zostanie
zainstalowane urządzenie rekreacyjne, amortyzująca upadek dziecka z wysokości HIC 59cm
(grubość nawierzchni bezpiecznej 40mm – dla zakresu HIC do 1,6m lub zgodnie
z wybranym producentem
nawierzchni
bezpiecznej),
zgodna
z
Polskimi
Normami
projektowana nawierzchnia syntetyczna bezpieczna składająca się z dwóch warstw:
•
spodniej warstwy z udziałem granulatu czarnego SBR
•
wierzchniej warstwy z udziałem kolorowego granulatu kauczukowego EPDM.
-
Oba granulaty kładzione są na mokro na miejscu przeznaczenia. Dolna warstwa SBR
jest pozyskiwana w procesie recyklingu opon. EPDM, górna warstwa nawierzchni bezpiecznej
posiada mniejszą granulację niż SBR i jest bardzo odporna na zmienne warunki
atmosferyczne, działanie wody oraz niskie i wysokie temperatury.
Kolorystyka nawierzchni poliuretanowej na projektowanym placu zabaw pow.
30,00m²
-jako kolor podstawowy
soczysta zieleń RAL 6017
27,50m²
niebieski RAL 5015
0,45m²
czerwony RAL 3017
0,45m²
pomarańczowy RAL 2011
1,6m²
-jako kolory uzupełniające
Projektuje się podbudowę przepuszczalną pod nawierzchnie syntetyczne z kruszywa
kamiennego składającą się z dwóch warstw:
• podsypki piaskowej gr. 10cm
• warstwy nośnej z kruszywa łamanego frakcja 4-31,5mm - grubość warstwy 20cm
(stopień zagęszczenia 98%)
• warstwy wyrównawczej z łamanego kruszywa frakcji 0-7mm grubość warstwy 5cm
(stopień zagęszczenia 98%), w przypadku gruntów nieprzepuszczalnych lub mających wysoki
poziom wód gruntowych niezbędne jest wykonanie warstwy odsączającej z pospółki grub. 5 10cm i wbudowanie w nią drenów z odprowadzeniem do kanalizacji lub studni chłonnych.
Podbudowę należy stabilizować mechanicznie. W celu ułatwienia spływu wód
opadowych należy zastosować na nawierzchni syntetycznej bezpiecznej, na której
montowane będą urządzenia rekreacyjne spadek 1,0%. Nawierzchnię należy ograniczyć
obrzeżem gumowym osadzonym na betonie C12/15 w kolorze zielonym nawierzchni,
bezpiecznej,
pochłaniającej
wstrząsy.
Nawierzchnia
musi
spełniać
Polskie
Normy,
a gwarancja na nawierzchnię musi wynosić co najmniej 36 miesięcy:
- Rekomendacja Techniczna ITB potwierdzająca wszystkie wymagane parametry
nawierzchni
- Badania na zawartość metali ciężkich w nawierzchni
- Certyfikat Bezpieczeństwa uzyskany zgodnie z PN-EN 1177
- Atest Higieniczny PZH
- Karta techniczna produktu
- Autoryzacja producenta nawierzchni wystawiona na przedmiotowe zadanie
z potwierdzeniem udzielonej gwarancji na tą nawierzchnię.
Pod pozostałe urządzenia planuje się nawierzchnię trawiastą. Przed założeniem
trawnika należy odpowiednio teren przygotować poprzez usunięcie kamieni, śmieci, korzeni
itp. Trawnik pielęgnować zgodnie z wytycznymi producenta. Zakupu darni lub nasion pod
zasiew należy dokonać w ilości większej o 5% niż wynika to z obliczeń powierzchni trawiastej.
1.6.
Typowanie robót budowlanych.
−
likwidacja dwóch garaży blaszaków o powierzchni 27,0m²
−
likwidacja nawierzchni asfaltowej o powierzchni 65,0m²
−
oczyszczenie terenu z zanieczyszczeń
−
wyrównanie, splantowanie terenu pod projektowany plac zabaw
−
w miejscu gdzie zaprojektowano nawierzchnię bezpieczną ( powierzchnia 30m²)
dodatkowo usunąć ok. 24cm gruntu rodzimego) dla uzyskania wykopu dla
projektowanych warstw nawierzchni bezpiecznej
−
wykonanie nawierzchni syntetycznej bezpiecznej o łącznej powierzchni 30,0m²
w obrzeżu gumowym w kolorze projektowanej nawierzchni dł. 22,0mb
−
wykonanie trawnika na pozostałej części placu zabaw o pow. 145,0m²
−
montowanie urządzeń zabawowych zgodnie z projektem
−
montaż ławek 3szt.
1.7.
1.8.
Dane liczbowe do projektu zagospodarowania.
•
Powierzchnia terenu objętego opracowaniem
175,00m²
•
Powierzchnia biologicznie czynna/trawników
145,00m²
•
Powierzchnia nawierzchni syntetycznej bezpiecznej
30,00m²
•
Powierzchnia zabudowy garaży „blaszaków do likwidacji
27,00m²
•
Powierzchnia nawierzchni asfaltowej do likwidacji
65,00m²
•
Długość obrzeża gumowego
22,0mb
Warunki geotechniczne.
Nie dotyczy.
1.9.
Inne dane o działce, oddziaływanie na środowisko.
Teren inwestycji nie jest objęty ochroną konserwatorską, nie jest terenem górniczym.
Lokalizacja omawianej inwestycji, poprzez zastosowaną technologię, rozwiązania techniczne
i zabezpieczenia, nie spowoduje zagrożenia dla środowiska.
Inwestycja nie wpływa ujemnie na walory przyrodnicze obszaru otaczającego
budynek. Obiekt nie wyróżnia się architektonicznie od otoczenia, nawiązuje do lokalnej
tradycji budowlanej oraz kierunków zabudowy optymalnych dla zachowania i konstrukcji
ładu przestrzennego oraz harmonii krajobrazu.
Ze względu na swój rodzaj, wielkość i lokalizację nie wpływa na dobra kultury, klimat,
świat roślinny i zwierzęcy. Inwestycja nie wymaga wycinki drzew ani krzewów.
Projektowana inwestycja:
−
nie utrudnia dostępu do drogi publicznej właścicielom sąsiednich działek
−
nie pozbawia ich możliwości korzystania z mediów
−
nie powoduje uciążliwości spowodowanych przez hałas, wibrację i zakłócenia
elektryczne, promieniowanie oraz zanieczyszczenie powietrza, wody lub gleby.
1.10.
Uwagi końcowe.
WSZYSTKIE URZĄDZENIA MONTOWANE NA PLACU ZABAW WINNY POSIADAĆ WŁAŚCIWE
ATESTY I BYĆ MONTOWANE Z ZACHOWANIEM WYZNACZONYCH STREF BEZPIECZEŃSTWA
ZGODNIE Z PROJEKTEM.
INFORMACJA DOTYCZĄCA
BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
Nazwa i adres obiektu budowlanego:
Plac zabaw w miejscowości
Sędziszowa, gmina Bobowa na dz.
nr 576/4
Nazwa i adres inwestora:
GMINA BOBOWA
38-350 BOBOWA
UL. RYNEK 21
Imię i nazwisko projektanta:
arch. Dorota Krzyżanowska
33-100 Tarnów
ul. Do Prochowni 49/11
Opracowanie zawiera:
1. Zakres robót dla całego zamierzenia budowlanego oraz kolejności realizacji.
2. Wykaz istniejących obiektów budowlanych.
3. Wskazania elementów zagospodarowania działki, które mogą stwarzać zagrożenie
bezpieczeństwa i zdrowia ludzi.
4. Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót
budowlanych, określające skale i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia.
5. Wskazania sposobu prowadzenia instruktażu pracowników przed przystąpieniem do
realizacji robót szczególnie niebezpiecznych.
6. Wskazanie
środków
technicznych
i
organizacyjnych,
zapobiegających
niebezpieczeństwom wynikającym z wykonania robót budowlanych w strefach
szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających
bezpieczną i sprawna komunikację, umożliwiającą szybka ewakuacje na wypadek
pożaru, awarii i innych zagrożeń.
I.
Projektowane przedsięwzięcie inwestycyjne obejmuje zagospodarowanie terenu
z placem zabaw w miejscowości Sędziszowa, gmina Bobowa na dz. nr 576/4.
II.
Na działce są następujące obiekty: budynek szkoły podstawowej, parking od
strony zachodniej budynku szkolnego, w miejscu planowanej inwestycji dwa
garaże „blaszaki”. Dojazd do działki istniejący z drogi publicznej nr 594/1. Działka
posiada
ogrodzenie.
Przez
działkę
przebiegają
sieci:
energetyczna,
teletechniczna, kanalizacyjna.
III.
Na działce nie występują elementy mogące stwarzać zagrożenie przy realizacji
inwestycji.
IV.
Podczas realizacji projektowanego przedsięwzięcia wykonawca robót napotyka
na następujące zagrożenia:
−
nie występują szczególne zagrożenia
V.
Wszystkie roboty związane z budową będą wykonywane przez osoby posiadające
wymagane kwalifikacje.
VI.
W celu przeciwdziałania niebezpieczeństwom wynikającym z prowadzenia robót
budowlanych należy:
−
zabezpieczyć teren wokół prowadzonych prac montażowych
Ponieważ inwestycja nie stwarza szczególnego zagrożenia oraz pracochłonność
planowanych robót nie przekracza 500os/dni, nie jest wymagane sporządzenie planu
BIOZ.
Podczas realizacji projektowanej inwestycji należy w szczególności stosować się do
wymagań określonych w n/w aktach prawnych:
1.
Ustawa z dnia 26 czerwca 1974 roku- Kodeks pracy (dz. U. 1998r. Nr 21, poz. 94 z późniejszymi zmianami).
2.
Ustawa z dnia 7 lipca 1994- Prawo budowlane (dz. U. z 2000r. Nr 106, poz. 1126 z późniejszymi zmianami).
3.
Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1996r. w sprawie szczegółowych
zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz. U. z 1997r. Nr 62, poz. 844).
4.
Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996r. w sprawie szczegółowych zasad
szkolenia w dziedzinie bezpieczeństwa i higieny pracy ( Dz. U. z Nr 62, poz. 285).
5.
Rozporządzenie Ministra gospodarki z dnia 20 września 2001r. w sprawie bezpieczeństwa i higieny pracy
podczas eksploatacji maszyn i innych urządzeń do robót ziemnych, budowlanych i drogowych (Dz. U.
z 2000r. Nr 118, poz. 1263).
6.
Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 14 marca 2000r. w sprawie bezpieczeństwa
i higieny pracy przy ręcznych pracach transportowych.(Dz. U. z 2000r. Nr26, poz. 313).
7.
Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996r. w sprawie rodzajów prac, które
powinny być wykonywane, przez co najmniej dwie osoby (Dz. U. z 1996r. Nr 62, poz. 288).
8.
Rozporządzenie ministra infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej
bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia(Dz. U. z 2003r. Nr120,
poz. 1126).
9.
Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy
podczas wykonania robót budowlanych (Dz. U. z 2003r. Nr 47 poz. 401).
