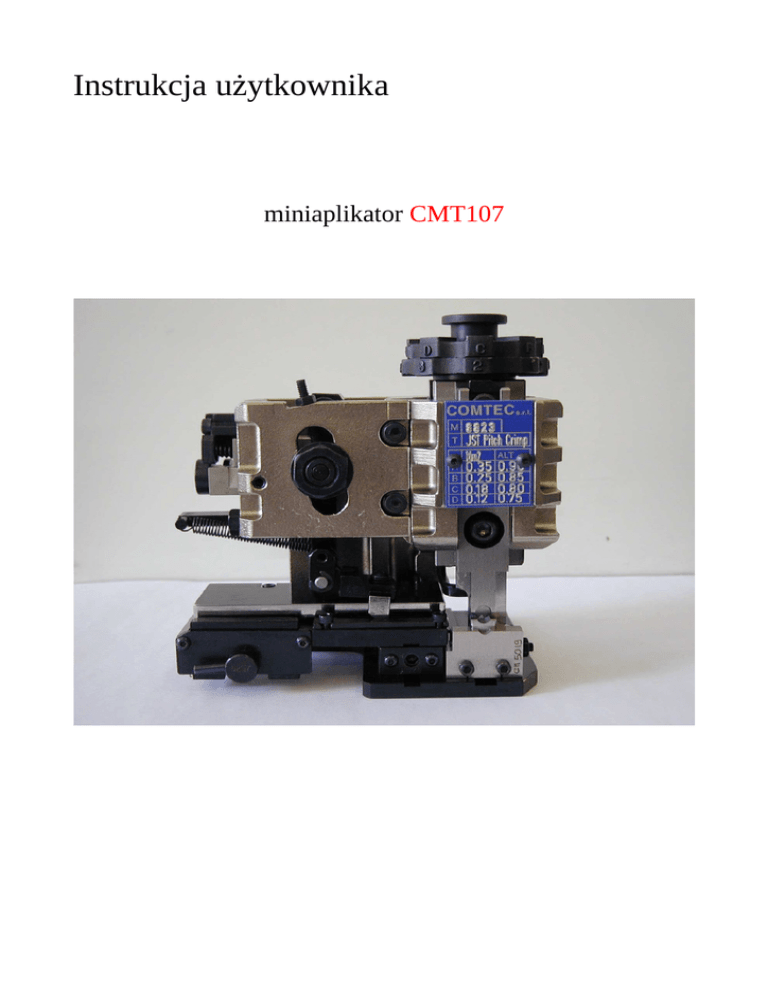

Instrukcja użytkownika

Instrukcja użytkownika
miniaplikator CMT107
1. Spis treści:
- nastawianie
- warunki gwarancji
- lista elementów
- lista elementów-schemat
- specyfikacja techniczna
2. Ostrzeżenie
Przed zamontowaniem miniaplikatora konieczne jest sprawdzenie, czy zagniatarka została
zaprojektowana zgodnie z obowiązującymi normami dotyczącymi bezpieczeństwa. Należy
codziennie sprawdzić wszystkie urządzenia zabezpieczające i osłony zagniatarki w celu usunięcia
jakichkolwiek pozostałości procesu produkcyjnego. Miniaplikator powinien być czyszczony
codziennie, a jego elementy ruchome smarowane olejem lub smarem o niskiej gęstości. Nie należy
smarować ostrzy aplikatora ani stempli – może spowodować to przyklejanie się odpadków
produkcyjnych. Okresowe wymieniać części zużywalne (stemple, ostrza etc)
3. Gwarancja
Miniaplikator CMT107 podlega gwarancji na 12 (dwanaście) miesięcy od daty dostarczenia, pod
warunkiem, że jest on użytkowany prawidłowo, przez oryginalnego nabywcę w oryginalnym
miejscu instalacji.
W okresie ważności gwarancji wymiana części, które nie mogą być użytkowane ze względu na
defekty materiałowe zostają wymienione na zasadzie rękojmi.
Gwarancja traci swoją ważność, jeżeli produkt został zmodyfikowany, naprawiony lub
zdemontowany, nawet częściowo, bez uprzedniego uzyskania pisemnej zgody od COMTEC S. R.
L.
Podczas okresu gwarancji wszystkie części uznane za wadliwe zostaną wymienione bez
dodatkowych opłat.
Gwarancja nie obejmuje instalacji urządzenia.
Gwarancja nie obejmuje części, które zużywają się w wyniku prawidłowego użytkowania (ostrza,
stemple etc).
Gwarancja nie ma zastosowania, a dostawca nie ponosi odpowiedzialności za żadne defekty, błędy,
zaniechania i usterki jeśli miniaplikator był użytkowany nieprawidłowo lub został zmodyfikowany,
zdemontowany lub uszkodzony przez osoby trzecie lub był użytkowany w nieprawidłowych
warunkach lub pracował poza zakresem określonych przez producenta możliwości.
4. Instrukcje ogólne
Ta instrukcja użytkownika musi być uznawana za integralną część miniaplikatora. Przed
rozpoczęciem użytkowania miniaplikatora oraz zawsze przed dokonaniem jakichkolwiek prac
konserwacyjnych należy zapoznać się z instrukcją. W przypadku jakichkolwiek wątpliwości lub
problemów nie opisanych w instrukcji przed podjęciem samodzielnych kroków prosimy o
skontaktowanie się z serwisem technicznym.
Uwaga: Producent zastrzega sobie prawo do dokonania dowolnych zmian nastaw koniecznych do
polepszenia produktu, bez konieczności wprowadzania zmian produkcyjnych lub aktualizowania
starszych instrukcji.
Z powodu regularnych ulepszeń implementowanych w naszych produktach możliwe są pewne
rozbieżności pomiędzy treścią instrukcji a miniaplikatorem znajdującym się w posiadaniu
użytkownika. Nie uprawnia to do żadnej rekompensaty.
5. Lista elementów
N.
1
2
3
4
5
6
7
8
9
10
11
12
NAZWA
FRAME
SCREW M5X45 (PCS.6)
CREW M3X6 (PCS.2)
COUNTER COVER
COUNTER
STRIPPER
FEED ROLLER
FEED PIN
SCREW M4X10
SCREW M3X6 (PCS.2)
SCREW M3X10 (PCS.2)
FRONT GUIDE
NUMER IDENTYFIKACYJNY.
7198
6118
6117
6116
6115
7912
543
6104
6159
6117
6160
1030
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
REAR GUIDE
ADJUSTMENT BLOCK
PLATE TERMINAL GUIDE
UIDE PLATE SUPPORT
CLUTCH BLOCK
PLATE BASE
SCREW M6X16 (PCS.2)
SCREW M5X10 (PCS.2)
SCREW M5X12 (PCS.2)
CREW M5X45
PLATE
SCREW M3X6 (PCS.2)
SNAP RING D.6
SCREW M3X6 (PCS.2)
CLUTCH LEVER
CLUTCH PLATE
TERMINAL CLUTCH
SPRING CLUTCH (PCS.2)
FEEDING FINGER
FINGER SUPPORT
COVER
SCREW M5X12 (PCS.2)
SCREW M6X20
DADO M12 NUT M12
WASHER
FEEDING COVER
NUT M4
SCREW M4X30
SNAP RING D.4
SCREW M4X10
SPRING BRACKET
THREADED BUSH
SPING FINGER
SPING FINGER
PIN FOR LEVER FEED
FEED LEVER
SPING SCREW
SPRING FEED
SCREW M4X20 (PCS.2)
BRACKET
FEED SMALL BLOCK
FEED ADJUSTMENT SCREW
FEED LEVER
SCREW M4X8
FEED EQUALIZER
PIN 5X12
RAM
WIRE ADJUSTMENT DISC
INSULATION ADJ. DISC
SPACER FOR ADJ. DISC
MAGNET
BRASS RING
SCREW M6X6
RAM
INSULATION SMALL BLOCK
WIRE CRIMP DIE
ANVIL SUPPORT
SCREW M5X10 (PCS.2)
WIRE ANVIL
INSULATION ANVIL
SCREW M4X16
NUT M12
SCREW M5X10 (PCS.2)
SPRING DIE CUT OFF
SCREW M3X25 (PCS.2)
FRONT DIE CUT OFF
CM769/3
6264
CM5838/9
6254
6256
7915
6127
6097
6112
6118
6253
6117
6266
6117
6257
6263
6252
495
1034
6180
7199
6112
6234
6111
6110
7200
6184
6183
6105
6159
6261
6108
6122
6267
6103
6071
6067
6068
6195
6091
6265
6079
6070
6133
6078
6068
8216
CM5058/D=8,05
6082
6086
7193
0002
6093
6169
6121
CM9051
6097
CM9060
CM9061
6191
6184
6097
CM6999
6192
CM7558
***
***
***
***
79
80
81
82
83
84
85
86
87
88
89
90
BLOCK DIE CUT OFF
SCREW M8X20
FRONT PUNCH
INSULATION CRIMP RING
INSULATION CRIP DIE
CRIMPER SPACER
INSULATION ADJ. SCREW
SCREW M4X8
FEED CAMME
BALL (PCS.2)
SCREW M4X6 (PCS.2)
SPRING CAMME (PCS.2)
CM2082
6190
CM5988-5989
CM5044/3,2
CM5173
CM5051/0,5
6119
6089
6262
6083
6085
6084
***
***
*** Części zużywalne, wskazane jest posiadanie większej ich liczby.
6. Specyfikacja techniczna
Model
Numer seryjny
Posuw
Wysokość uniesienia zagniatarki
Wykonawca
Numer części
CMT107
7731
40mm
135.79mm
LEAR
26198
