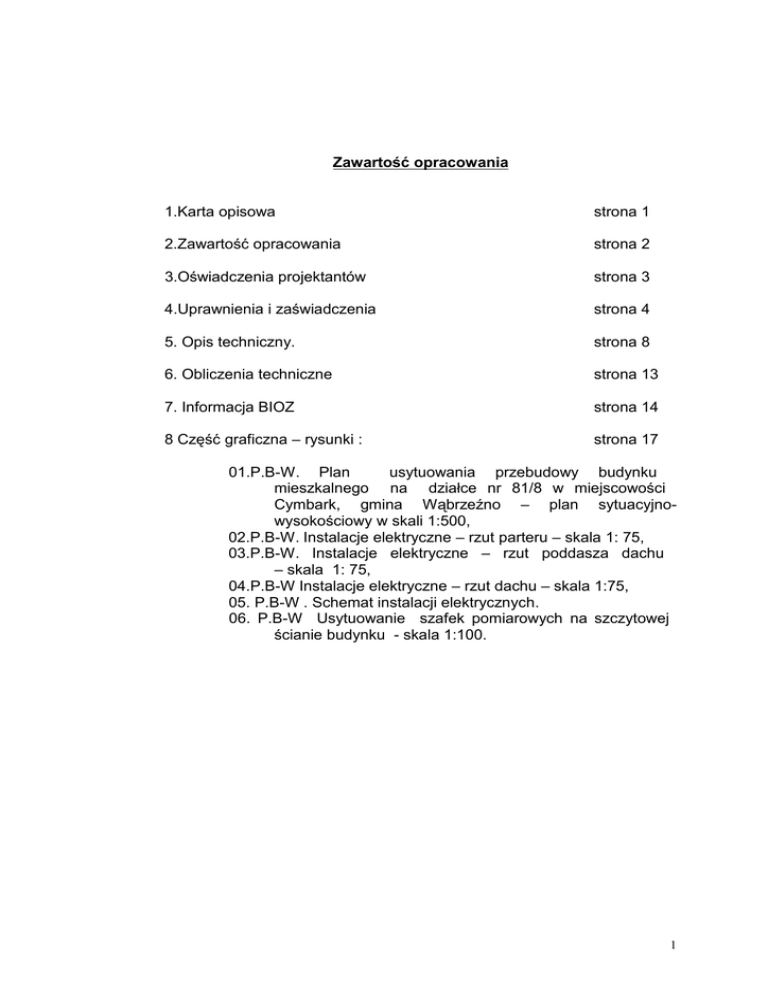

Zawartość opracowania
1.Karta opisowa
strona 1
2.Zawartość opracowania
strona 2
3.Oświadczenia projektantów
strona 3
4.Uprawnienia i zaświadczenia
strona 4
5. Opis techniczny.
strona 8
6. Obliczenia techniczne
strona 13
7. Informacja BIOZ
strona 14
8 Część graficzna – rysunki :
strona 17
01.P.B-W. Plan
usytuowania przebudowy budynku
mieszkalnego na działce nr 81/8 w miejscowości
Cymbark, gmina Wąbrzeźno – plan sytuacyjnowysokościowy w skali 1:500,
02.P.B-W. Instalacje elektryczne – rzut parteru – skala 1: 75,
03.P.B-W. Instalacje elektryczne – rzut poddasza dachu
– skala 1: 75,
04.P.B-W Instalacje elektryczne – rzut dachu – skala 1:75,
05. P.B-W . Schemat instalacji elektrycznych.
06. P.B-W Usytuowanie szafek pomiarowych na szczytowej
ścianie budynku - skala 1:100.
1
5.Opis techniczny
do projektu
budowlano - wykonawczego instalacji elektrycznych
w remontowanym mieszkaniu, w budynku, w miejscowości Cymbark – na
działce 81/8, gmina Wąbrzeźno.
5.1.Podstawa opracowania.
Projekt niniejszy opracowano na podstawie :
- ustaleń dokonanych z inwestorem,
- dokumentacji technicznej remontu mieszkania w budynku mieszkalnym
branży budowlano-konstrukcyjnej i instalacji sanitarnych,
- rozmów i uzgodnień dokonanych z przedstawicielem „ENERGAOPERATOR” S.A. Oddział Energetyczny w Toruniu – Rejon
Dystrybucji w Grudziądzu – w zakresie wymiany przyłącza
i usytuowania szafek pomiarowych wnękowych na zewnętrznej
ścianie obiektu
- umowy na opracowanie dokumentacji projektowej zawartej
z inwestorem,
- obowiązujących przepisów w zakresie projektowania.
5.2.Zakres opracowania.
Projekt niniejszy obejmuje wykonanie następujących instalacji
elektrycznych:
- wykonanie linii zasilających od szafek pomiarowych napowietrznych
usytuowanych w ścianie frontowej obiektu, do tablic w istniejącej
części mieszkalnej obiektu i w mieszkaniu projektowanym,
- wykonanie i instalacji odbiorczych w remontowanym mieszkaniu,
- wykonanie instalacji odgromowej,
- wykonanie
instalacji
ochrony
od
porażeń
i
ochrony
przeciwprzepięciowej.
5.3.Ogólne informacje o obiekcie.
Przedmiotowy
budynek
to
obiekt istniejący
z dwoma
mieszkaniami zasilanymi ze wspólnego przyłącza
napowietrznego, z dachem dwuspadowym, w części pokrytej blachą
i w mniejszej pokryty części papą, wykonany w metodzie tradycyjnej,
z poddaszem nieużytkowym, bez podpiwniczenia.
W obiekcie znajdują się dwa mieszkania opomiarowane wspólnym
licznikiem, jednofazowym, z których jedno opomiarowano podlicznikiem.
Zakres remontu dotyczy i rozbudowy dotyczy mieszkania w którym
zużycie energii elektrycznej obliczane jest podlicznikiem.
Obiekt przygotowany będzie dla potrzeb budynku mieszkalnego –
2
z instalacjami sanitarnymi wodociągową, kanalizacji sanitarnej
i centralnego ogrzewania. Przygotowanie c.w.u. i ciepła odbywać będzie
się
kociołku
opalanych
paliwem
stałym
umieszczonych
w pomieszczeniu gospodarczym mieszkania.
5.4. Zasilenie obiektu .
Zgodnie z warunkami przyłączenia, zasilanie obiektu po
remoncie mieszkania
przewidziano z istniejącej linii napowietrznej,
wykonanej od stacji transformatorowej STA 2-0157 „CYMBARK 1”,
przyłączem napowietrznym, linią napowietrzną izolowaną, która zostanie
wykonana po zdemontowaniu istniejącego przyłącza YADYn 4x6mm2,
doprowadzonym do haka instalowanego w ścianie szczytowej budynku.
5.5. Rozdział energii elektrycznej w obiekcie.
Energia elektryczna dla potrzeb obiektu doprowadzona zostanie
z istniejącej linii napowietrznej po wymianie przyłącza, przewodem
napowietrznym izolowanym od słupa krańcowego nr 219 do haka
umieszczonego na ścianie szczytowej budynku, przez projektowane
szafki pomiarowe wnękowe PW-Rs, jako TL1 i TL2 usytuowane przy
ścianie zewnętrznej szczytowej, obok wejścia do mieszkania.
Od miejsca usytuowania haka ułożona zostanie w bruździe w ścianie
szczytowej, rura ochronna RGSp50. W miejscu trasy ułożenia rury przy
kominie należy odizolować przyłącze, zagłębiając rurowanie
i wprowadzając izolację którą należy przykryć warstwą zaprawy grubości
20mm.
Od szafek pomiarowych z licznikami pomiaru energii elektrycznej do
tablic mieszkaniowych wykonać należy linie zasilające YDY żo 5x6mm2
lub linie LY 5x6mm2 ułożone w rurach ochronnych RGSp 40, ułożonych
w bruzdach wykonanych w ścianie jako oddzielne linie, do dwu
mieszkań.
Linie w rurach ułożone w bruzdach należy wypełnić zaprawą cementową,
po zewnętrznych ścianach obiektu, wg trasy ukazanej na rysunku 02 –
rzut parteru.
Pomiar energii elektrycznej
dla potrzeb mieszkań
zgodnie
z uzgodnieniami i wytycznymi dostawcy Energa-Operator odbywał będzie
się licznikami trójfazowymi umieszczonymi w szafkach pomiarowych
usytuowanych na zewnętrznej ścianie budynku, w miejscu pokazanym
na rysunku 02.
5.6.Wewnętrzne linie zasilające .
Wewnętrzne linie zasilające wykonać należy przewodami o
przekrojach określonych wcześniej - w opisie. Odgałęzienia od tablic
pomiarowych do tablic mieszkaniowych TM wykonać należy przewodami
typu YDYżo 5x6mm2 lub 5 x LY6mm2 w RRGSp40, układanymi pod
tynkiem. Pod tablicami mieszkaniowymi zainstalować należy w oddzielnej
skrzynce ochronniki przeciwprzepięciowe kategorii B+C.
3
5.7 .Instalacje elektryczne w mieszkaniu.
Instalacja odbiorcza w mieszkaniu podzielona została na
następujące obwody:
-obwód 1 zasilający wypusty oświetleniowe sufitowe i ścienne do
wykonania przewodami YDYp 3 i 4 x1,5 mm2 - pokoju dużym , łazience,
kuchni, pomieszczeniu gospodarczym,
-obwód 2 zasilający wypusty oświetleniowe sufitowe i ścienne do
wykonania przewodami YDYp 3 i 4 mm2 - w pokojach mniejszych,
przedpokoju, wiatrołapie,
-obwód gniazd wtyczkowych ogólnego przeznaczenia do wykonania
przewodami YDYp 3x2,5mm2 w pokojach,
-wydzielony obwód zasilenia instalacji gniazd w kuchni do wykonania
przewodami j.w.,
-wydzielony obwód zasilenia gniazd w pomieszczeniu w.c., do wykonania
przewodami j.w.,
-obwód
zasilania
RK dla potrzeb zasilania sterownika kotła
i podgrzewacza wody w okresie letnim, do wykonania przewodami YDYp
3x2,5 mm2,
-w zależności od potrzeb z mieszkań wyprowadzić należy linie zasilenia
oświetlenia poddasza nieużytkowego,
-obwód zasilania kuchenki elektrycznej z piekarnikiem, do wykonania
przewodem kabelkowym YDY 5x4mm2.
Obwody podłączyć do tablic mieszkaniowych TM, wyposażonych
w ochronniki
przeciwprzepięciowe wyłączniki różnicowoprądowe
i wyłączniki nadprądowe S301 i S303.
Tablice instalować należy w miejscach określonych na rysunku , na
wysokości 1,5 m o poziomu podłogi. W instalacjach stosować należy
osprzęt podtynkowy. Tablice TM wykonać należy w obudowach n.p. RW20 „KUBIAK”.
Łączniki oświetleniowe instalować na wysokości 1,3 m od poziomu
podłogi.
Gniazda wtyczkowe - w pokojach i przedpokojach należy instalować na
wysokości 30 cm od poziomu podłogi.
W pomieszczeniu w.c. gniazdo instalować na wysokości 1,2 m w
miejscu określonym na planie instalacji.
W części kuchennej nad powierzchnią roboczą szafek i w .c.
stosować należy gniazda w wykonaniu bryzgoszczelnym.
Zainstalowany w pomieszczeniu kocioł grzewczy na ekogroszek,
zasilić należy za pośrednictwem linii wyprowadzonej z
tablicy
rozdzielczej TM1 , przewodem kabelkowym YDY 3x2,5mm2
przyłączonym do sterownika kotła. Wymienione urządzenie zainstalowane
na kotle ma możliwości
przyłączenia pomp cwu i cyrkulacyjnej i
podłączenie
czujników
temperatury.
W przypadku stosowania pomp o mocy większej od przewidzianej
w sterowniku, sterowanie i załączanie pomp dokonać należy za
pośrednictwem styczników umieszczonych w TM.
4
Oświetlenie pomieszczeń mieszkalnych.
Oprawy oświetleniowe zaprojektowano w łazienkach – pomieszczeniach
w.c.
przedpokojach
i
w
pomieszczeniu
gospodarczym.
W pozostałych pomieszczeniach wypusty zakończyć należy złączkami
świecznikowymi 3 lub 4 –ro zaciskowymi, i haczykami montażowymi dla
opraw indywidualnych.
Układanie przewodów.
Przewody na ścianach działowych i konstrukcyjnych układać pod
tynkiem. Instalacje oświetleniowe układać należy na ścianach
i na suficie w danym mieszkaniu. Przy układaniu przewodów stosować
zasadę prostopadłego i równoległego układania przewodów do krawędzi
ścian. Przy układaniu przewodów przez strop, przewody kabelkowe
należy układać w osłonowej stalowej rurce ochronnej.
Projekt nie przewiduje
oddzielnych instalacji w zakresie
oświetlenia wejść do obiektu i oświetlenia terenu. Instalacje dla
ewentualnego zasilenia i oświetlenia poddasza wyprowadzić należy
z tablicy mieszkaniowej TM.
Oświetlenie administracyjne dotyczy opraw nad wejściami do
mieszkań projektuje się oprawami z czujnikami podczerwieni, z
możliwością ustawienia czasowego ustawienia okresu świecenia.
Instalacja dzwonkowa.
Instalacja zasilana jest z obwodów wypustów oświetleniowych
mieszkania. Przyciski dzwonkowe instalować należy przy drzwiach
wejściowych zewnętrznych, na wysokości 1,3 m, dzwonki w
przedpokojach mieszkań, na ścianach , na wysokości 2,2 m od podłogi.
Stosować należy osprzęt taki jak w instalacji oświetleniowej.
Instalacja telefoniczna.
Od
rozdzielacza
zamontowanego w szafce TP.S.A.
zamontowanej we wnęce usytuowanej w ścianie szczytowej na zewnętrz
budynku do mieszkania należy wykonać przewodem J-Y(St)Y 2x2x0,8 mm
linię telefoniczną układaną pod tynkiem. Linie tą zakończyć rozetką lub
gniazdem zainstalowanymi w puszce instalacyjnej, w przedpokoju na
wysokości 0,4m od poziomu podłogi.
Dla potrzeb wprowadzenia kabla rozdzielczego wykonać należy
rurowanie RVS 28 do szafki TP. S.A. Rurowanie dla kabla rozdzielczego
wykonać należy pod tynkiem.
Dla potrzeb zamontowanego zestawu anten wykonać należy ochronę
piorunochronną. Maszt antenowy należy połączyć u podstawy
z najbliższym zwodem. Zestaw anten umieścić w przestrzeni chronionej
tworzonej przez maszt.
Instalacja piorunochronna.
Zgodnie z obowiązującymi przepisami obiekt kwalifikuje się do
wyposażenia w instalacje piorunochronną. Na dachu obiektu wykonać
należy siatkę zwodów poziomych. Zwody wykonać należy z pręta
stalowego ocynkowanego o średnicy 8mm.
5
Do siatki zwodów podłączyć wystające ponad dach elementy
obiektu, po uprzednim wyposażeniu w zwody, połączenie te wykonać
prętami o średnicy podanej wcześniej.
Dachową część instalacji piorunochronnej połączyć należy
z uziomem obiektu przewodami odprowadzającymi wykonanymi
z pręta Fe/Zn o średnicy 8 mm ułożonymi w rurce izolacyjnej
o grubości ścianki 5 mm, ułożonymi pod tynkiem.
Złącza pomiarowe instalować
w skrzynkach zamykanych
drzwiczkami, na wysokości 1,5 m nad poziomem terenu. Połączenia
zacisku ZP z uziomem dokonać należy przewodem uziemiającym –
bednarką Fe/Zn 30 x 4 mm.
Uziom poziomy wykonać należy bednarką j.w. ułożoną na
głębokości 0,6 m w odległości około 1,5 m od fundamentów obiektu.
Do uziomu podłączyć należy zacisk PE w złączu kablowym oraz dokonać
połączenia z siecią uziomów naturalnych w terenie.
Prace wykonać należy zgodnie z obowiązującymi normami
w zakresie wykonywania instalacji piorunochronnych.
W skrzynce rozdzielczej pod tablicami licznikowymi TL
zainstalować należy ograniczniki przeciwprzepięciowe klasy B+C.
Instalacja ochrony od porażeń prądem elektrycznym.
Jako ochronę od porażeń przyjęto system ze stosowaniem
wyłączników różnicowo-prądowych
oraz połączeń wyrównawczych
miejscowych obejmujących mieszkania (łazienki – w.c.).
Ochronie tej podlegać będą obudowy tablic rozdzielczych,
opraw
obudowy urządzeń styki ochronne, części metalowe
oświetleniowych. Przewody ochronne PE stanowią trzecie i piąte żyły w
przewodach kabelkowych. Przewodu PE na całej długości nie wolno
przerywać bezpiecznikami
ani wyłącznikami. Pod
tablicami TM
instalować należy zainstalować należy główną szynę wyrównawczą,
połączoną z zaciskami ochronnymi PE i uziomem otokowym..
5.8.Uwagi końcowe.
Cały zakres instalacji wykonać zgodnie z obowiązującymi
przepisami PBUE ,Warunkami technicznymi wykonania i odbioru robót
budowlano-montażowych,
część
D
”Instalacje
elektryczne
i
piorunochronne w budynkach mieszkalnych” oraz obowiązującymi
normami w zakresie budowy urządzeń i instalacji elektrycznych oraz
ochrony od porażeń prądem elektrycznym - przy zachowaniu przepisów
bezpieczeństwa pracy.
Instalacje elektryczne wykonać po zrealizowaniu ciągów
instalacji sanitarnych , uwzględniając normatywne odległości od
wykonywanych wcześniej instalacji wodociągowych kanalizacyjnych
i centralnego ogrzewania i cwu.,
Po rozpoczęciu prac związanych z wykonywaniem instalacji
elektrycznych należy wystąpić do do dostawcy energii elektrycznej w celu
dokonania rozdziału instalacji na dwu mieszkania.
6
Projekt przewiduje wykonanie
mieszkania z instalacją
elektryczną umożliwiającą zastosowanie kuchenki elektrycznej,
z
zastosowaniem
licznika
trójfazowego
z
zabezpieczeniem
przedlicznikowym 25A. W przypadku niekorzystania z kuchenki
elektrycznej trójfazowej wystosować należy wniosek uwzględniający
mniejsze zapotrzebowanie energii elektrycznej.
.
6. Obliczenia techniczne
do projektu instalacji elektrycznych w mieszkaniu w budynku
mieszkalnym 2 rodzinnym, na działce 81/8, w miejscowości Cymbark,
gmina Wąbrzeźno.
6.1.Moc zainstalowana, szczytowa ,wewnętrzne linie zasilające.
Zestaw skrzynka pomiarowa PW-Rs
Pz = 12,5 = 12,5 kW
Kj = 1,0
Psz = 12,5 kW
Cos fi = 0,93
Isz = 19,4 A
Przyjęto zabezpieczenie linii zasilającej do skrzynce pomiarowej
ogranicznikiem mocy 3x 25 A i dobrano zasilającą 5xLY 10 mm2
dla której Idd w I grupie przewodów wynosi 40A.
6.2.Sprawdzenie spadku napięcia.
Dokonano sprawdzenia – obliczenia spadku napięcia dla linii zasilającej
od stacji do tablicy TM-2.
Delta u =
P * l /k* s = 12,5*12 /78*6 = 0,32%
6.3.Sprawdzenie skuteczności – szybkiego wyłączenia zasilania.
Zakłada się zwarcie w TM2 zabezpieczonej wkładkami 25A
I = 4 x 25 = 100 A
Zs =Ua / I = 230 / 100 = 2,3 oma
Warunkiem skuteczności – szybkiego wyłączenia jest uzyskanie
impedancji mniejszej od 0,75 x 2.,3 = 1,725 oma.
....................................
7
Informacja
Bezpieczeństwa i Ochrony Zdrowia
w trakcie trwania realizacji zadania inwestycyjnego.
1.Nazwa i adres obiektu budowlanego:
Remont mieszkania w budynku 2 – rodzinnym
Cymbark, gmina Wąbrzeźno – działka 81/8.
2.Inwestor:
Gmina Wąbrzeźno
ul. Mickiewicza 21 w Wąbrzeźnie.
3.Opis robót .
Roboty instalacyjne – elektryczne.
Zakres robót instalacyjnych – elektrycznych obejmuje wykonanie:
- instalacji
oświetleniowych
i
gniazd
wtyczkowych
ogólnego
przeznaczenia,
- instalacji trójfazowej- wypustu dla potrzeb kuchenki elektrycznej,
- instalacji zasilenia podgrzewacza i pompy obiegowej instalacji
centralnego ogrzewania w pomieszczeniach gospodarczym,
- instalacji telefonicznej,
- ochrony przeciwporażeniowej i połączeń wyrównawczych,
- instalacji piorunochronnej obiektu.
-
-
Kolejność wykonywania robót:
przygotowanie
połączeń dla potrzeb instalacji połączeń
wyrównawczych,
roboty przygotowawcze
pod układanie
przewodów
i kabli
instalacyjnych,
przygotowanie wnęk pod szafki pomiarowe i tablice rozdzielcze, pod
mocowanie osprzętu, pod układanie linii zasilającej,
układanie
przewodów instalacyjnych,
rurowań
dla instalacji
podtynkowej,
wciąganie przewodów dla rurowań dla potrzeb instalacji 230/400V,
instalacji telefonicznych,
pomiary elektryczne ułożonych przewodów instalacyjnych,
wykonanie połączeń wyrównawczych,
montaż instalacji piorunochronnej na obiekcie, ułożenie uziomu
otokowego,
montaż osprzętu, tablic rozdzielczych i opraw oświetleniowych,
pomiary elektryczne końcowe wykonanych instalacji.
Wykaz istniejących obiektów :
8
Na działce na której jest przewidziany jest remont mieszkania, istnieją
tylko zabudowania gospodarcze.
Na granicy działek 81/8 i 81/9 znajduje się linia napowietrzna n.n.
przyłącze izolowane przewidziane do wymiany przez dostawcę energii
elektrycznej.
Wykazanie elementów zagospodarowania działki które mogą stwarzać
zagrożenie bezpieczeństwa i zdrowia ludzi.
Na terenie działki nie ma elementów które mogą bezpośrednio
stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi.
Prace na terenie działki w pobliżu istniejącej linii napowietrznej,
prowadzić
należy
zgodnie
z
przepisami
wynikającymi
z przestrzegania warunków bezpieczeństwa przy prowadzeniu robót
budowlano-montażowych.
Wskazanie zagrożeń podczas realizacji robót.
Wykonywanie prac zgodnie z warunkami wykonania i odbioru robót
budowlanych przy instalacjach elektrycznych nie powinno stwarzać
niebezpieczeństwa i zagrożenia dla ludzi prowadzących roboty. Należy
zwrócić uwagę aby linie zasilające urządzenia na placu budowy były
właściwie zabezpieczone przed uszkodzeniami mechanicznymi izolacji,
posiadały zabezpieczenia nadprądowe i różnicowoprądowe.
Szczególną uwagę należy zwrócić w czasie wykonywania instalacji
piorunochronnej na zewnątrz obiektu.
Przy wykonywaniu robót dachowych niebezpiecznych przestrzegać
należy wytycznych BHP przy wykonywaniu prac na wysokości, stosować
atestowane urządzenia zabezpieczające przed upadkiem, zsunięciem się
z połaci dachowej. Prace wykonywać należy przy kontroli zabezpieczenia
przez osoby nadzorujące prace osób bezpośrednio zaangażowanych przy
wykonywaniu prac na wysokości.
Roboty
wykonywać
należy
przy
sprzyjających
warunkach
atmosferycznych, przy bezwietrznej i bezdeszczowej pogodzie.
Odcinki pionowe instalacji na zewnątrz obiektu uznane za
niebezpieczne wykonywać należy z rusztowań stałych, sprawnych
odebranych do użytkowania przez służbę BHP wykonawcy.
Roboty ziemne – wykopy głębokości 0.6 m, nie stanowią
niebezpieczeństwa pod warunkiem wykonywania ich ręcznie, przy
obecności wykonawcy układanych wcześniej do budynku przyłączy,
spełniając warunki wykonania i odbioru robót i warunki PN.
Sposób prowadzenia instruktaży przed przystąpieniem do robót.
Przed przystąpieniem do każdej kolejnej fazy robót
należy
przeprowadzić osobne szkolenie stanowiskowe dla pracowników
wykonujących poszczególne zakresy prac.
Osoby pracujące na wysokości muszą posiadać aktualne badania
lekarskie i uprawnienia do prowadzenia prac w takich warunkach.
Środki bezpieczeństwa.
Podczas wykonywania prac należy stosować środki bezpieczeństwa:
9
- ubrania robocze, rękawice robocze, kaski i okulary ochronne oraz
konieczne przy pracach na wysokościach szelki, linki asekuracyjne,
drabiny i pomosty – atestowane – przeznaczone do prowadzenia robót.
- teren robót powinien być ogrodzony, oznakowany i zorganizowany
w sposób umożliwiający
prowadzenie prac, przy jednoczesnym
zabezpieczeniu przed wejściem, przechodzeniem osób postronnych
w rejonie prowadzenia robót.
Realizacja budowy nie wymaga opracowania szczegółowego planu
bezpieczeństwa i ochrony zdrowia.
...................
10
