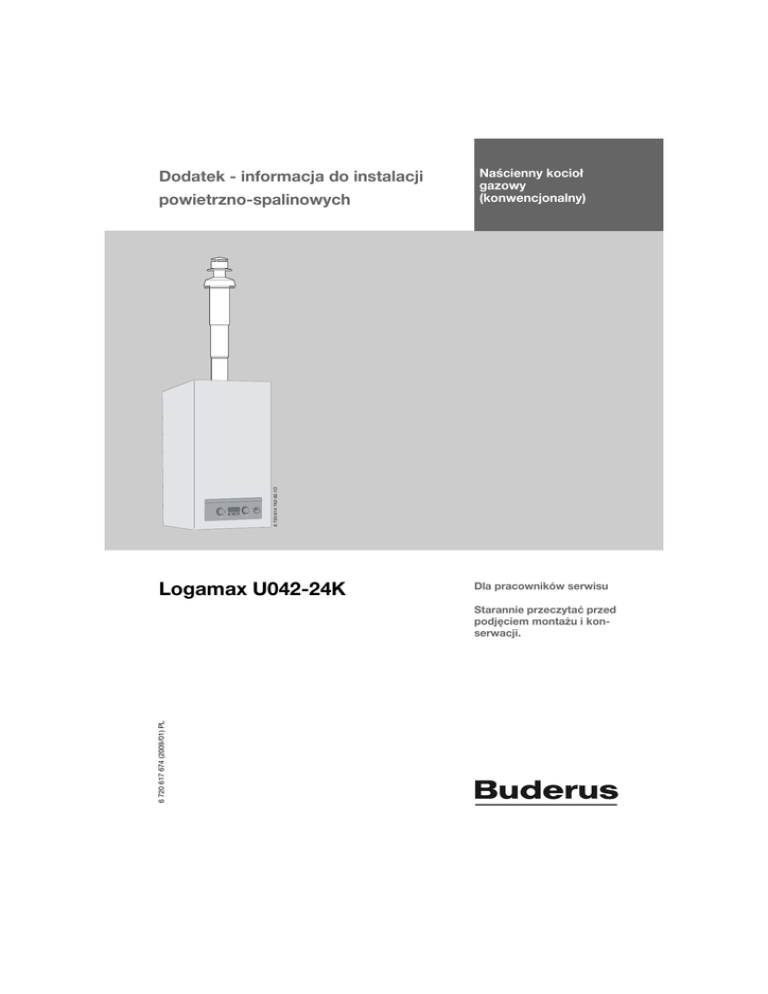

Dodatek - informacja do instalacji
reset
6 720 614 742-00.1O
powietrzno-spalinowych
Naścienny kocioł
gazowy
(konwencjonalny)
Logamax U042-24K
Dla pracowników serwisu
6 720 617 674 (2009/01) PL
Starannie przeczytać przed
podjęciem montażu i konserwacji.
Spis treści
Spis treści
1
Wskazówki dotyczące bezpieczeństwa
i objaśnienie symboli . . . . . . . . . . . . . . . . . . . .3
1.1 Objaśnienie symboli . . . . . . . . . . . . . . . . . 3
1.2 Wskazówki dotyczące bezpieczeństwa . 3
2
Zastosowanie . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2.1 Informacje ogólne . . . . . . . . . . . . . . . . . . 4
2.2 Gazowy kocioł naścienny . . . . . . . . . . . . 4
2.3 Wskazówki dotyczące montażu . . . . . . . 4
2.4 Zestawienie elementów dodatkowych
instalacji powietrzno-spalinowej . . . . . . . .4
2.5 Klasyfikacja rozwiązań systemu
powietrzno-spalinowego według CEN . . .5
3
Poziomy system powietrzno-spalinowy . . . .
3.1 Wymiary montażowe . . . . . . . . . . . . . . . .
3.2 Dobór przesłony dławiącej . . . . . . . . . . .
3.3 Przykład montażu . . . . . . . . . . . . . . . . . .
4
Pionowy system powietrzno-spalinowy . . . . 9
4.1 Wymiary montażowe . . . . . . . . . . . . . . . . 9
4.2 Dobór pzresłony dławiącej . . . . . . . . . . 10
4.3 Przykłady montażu . . . . . . . . . . . . . . . . 11
5
System rozdzielczy . . . . . . . . . . . . . . . . . . . .
5.1 Wymiary montażowe . . . . . . . . . . . . . . .
5.2 Dobór przesłony dławiącej . . . . . . . . . .
5.3 Przykłady montażu . . . . . . . . . . . . . . . .
2
6
6
7
8
12
12
14
16
Logamax U042-24K - Zastrzega się prawo do zmian spowodowanych ulepszeniami technicznymi!
Wskazówki dotyczące bezpieczeństwa i objaśnienie symboli
1
1
Wskazówki dotyczące bezpieczeństwa i objaśnienie symboli
1.1
Objaśnienie symboli
Informacje ostrzegawcze
Wskazówki ostrzegawcze oznaczone są w
tekście trójkątem ostrzegawczym i
przedstawione są na szarym tle.
W przypadku niebezpieczeństw
związanych z prądem elektrycznym znak
wykrzyknika w trójkącie ostrzegawczym
zastąpiony jest symbolem błyskawicy.
Słowa ostrzegawcze na początku wskazówki
ostrzegawczej oznaczają rodzaj i ciężar gatunkowy
zagrożenia, jeżeli nie wykonane zostaną działania do
zapobieżenia zagrożeniu.
• WSKAZÓWKA oznacza, że mogą występować
szkody materialne.
• UWAGA oznacza, że może dojść do lekkich (do
średniociężkich) obrażeń u ludzi.
• OSTRZEŻENIE oznacza, że mogą wystąpić ciężkie
obrażenia u ludzi.
• NIEBEZPIECZEŃSTWO oznacza, że może dojść
do zagrażających życiu obrażeń u ludzi.
1.2
Wskazówki dotyczące
bezpieczeństwa
Tylko przestrzeganie treści zawartych w instrukcji
montażu zapewnia prawidłowe działanie. Zastrzega
się możliwość wprowadzenia zmian. Montaż może
wykonać tylko uprawniony instalator. W trakcie
montażu kotła należy stosować się do odpowiedniej
instrukcji montażu.
Niebezpieczeństwo w razie stwierdzenia zapachu
spalin
B Wyłączyć urządzenie.
B Otworzyć okna i drzwi.
B Powiadomić uprawnioną firmę instalacyjną.
Ustawienie, przebudowa
B Urządzenie może być montowane lub
przebudowywane tylko przez uprawnioną firmę
instalacyjną.
B Nie dokonywać jakichkolwiek zmian elementów
odprowadzenia spalin.
Ważne informacje
Ważne informacje nie zawierające
zagrożeń dla ludzi lub rzeczy oznaczone są
symbolem znajdującym się obok.
Ograniczone są one liniami powyżej i
poniżej tekstu.
Inne symbole
Symbol
Znaczenie
B
Krok czynności
Æ
Odsyłacz do innych miejsc w
dokumencie lub innych dokumentów.
•
Wyliczanie/wpis na liście
–
Wyliczenie/wpis na liście
(2 płaszczyzna)
Tab. 1
3
2
Zastosowanie
2
Zastosowanie
2.1
Informacje ogólne
Przed montażem kotła i instalacji powietrznospalinowej należy uzyskać zgodę właściwego urzędu
budowlanego oraz kominiarza.
Elementy dodatkowe instalacji powietrzno-spalinowej
są składnikiem dopuszczenia CE. Z tego powodu
należy stosować wyłącznie oryginalne dodatkowe
elementy instalacji spalinowej.
Temperatura powierzchni rury doprowadzającej
powietrze do spalania dla rur koncentrycznych jest
niższa niż 85 °C. Zgodnie z niemieckimi zasadami
technicznymi dla instalacji gazowych (TRGI) 1986 lub
zasadami technicznymi dla gazu płynnego (TRF) 1988
nie są wymagane minimalne odstępy rur spalinowych
od palnych materiałów konstrukcyjnych. Przepisy
poszczególnych krajów związkowych (dotyczące
palenisk, przepisy budowlane) mogą się jednak różnić
i wymagać minimalnych odstępów od palnych
materiałów konstrukcyjnych.
Temperatura powierzchni rury odprowadzającej
spaliny przy systemie rozdzielczym krótszym niż 3 m
może przekroczyć 85 °C. W tym przypadku oddzielić
rurę spalinową przy pomocy odpowiednich środków
(np. wełna mineralna) od palnych materiałów
konstrukcyjnych.
2.2
PRZESTROGA: Niska sprawność i
problemy z działaniem w razie użycia
nieodpowiedniej przesłony dławiącej
(kryzy).
B Stosować tylko przesłony dławiące o
właściwej średnicy
Gazowy kocioł naścienny
Gazowy kocioł
naścienny
Nr identyfikacyjny
produktu
U042-24K
CE-0085 BS0124
Tab. 2
Wymienione naścienne kotły gazowe zostały
przetestowane i dopuszczone zgodnie z dyrektywami
dotyczącymi urządzeń gazowych WE (90/396/EWG,
92/42/EWG, 2006/95/WE, 2004/108/WE) oraz EN483.
2.3
• Spaliny są odprowadzane w sposób zależny od
powietrza w pomieszczeniu typ B22, B32 lub w
sposób niezależny od powietrza w pomieszczeniu
typ C12, C32, C42, C52 lub C82.
• Instalację powietrzno-spalinową można wykonać
jako system rur koncentrycznych (rura w rurze)
Ø 60/100 mm lub jako system rozdzielczy z rurami
pojedynczymi (system równoległy) Ø 80 mm.
• W przypadku przyłącza z rozdzielonymi rurami
typu C52 wylot spalin i wlot powietrza do spalania
nie powinny być umieszczone na przeciwległych
stronach budynku.
• W przypadku przyłącza z rozdzielonymi rurami
typu C52 odległość między wylotem spalin a wlotem
powietrza do spalania musi wynosić co najmniej
500 mm.
• Dostosowania kotła do długości rury spalinowej
dokonuje się przy pomocy przesłony dławiącej na
króćcu spalin. Informacje na temat prawidłowego
doboru właściwej przesłony dławiącej
Æ rozdział 3.2, 4.2 lub 5.2.
B Stosować się do instrukcji montażu elementów
dodatkowych instalacji powietrzno-spalinowej.
B Przed montażem elementów dodatkowych instalacji
powietrzno-spalinowej:
uszczelki na złączkach lekko nasmarować smarem
nie zawierającym rozpuszczalników (np. wazeliną).
B W trakcie montażu przewodu odprowadzania
spalin/doprowadzania powietrza do spalania
osprzęt instalacji powietrzno-spalinowej wsuwać do
złączek zawsze do oporu.
Wskazówki dotyczące montażu
PRZESTROGA: Z powodu wysokiej
sprawności urządzenia w rurze spalinowej
może się skraplać para wodna.
B Zamontować odpływ kondensatu, jeżeli
przewiduje to tabela 3!
2.4
Zestawienie elementów
dodatkowych instalacji powietrznospalinowej
System z rurami
rozdzielczymi
(równoległymi)
Długość rury
spalinowej ≥ 3 m
Do odprowadzenia spalin z kotłów grzewczych
stosować następujące elementy dodatkowe instalacji
spalinowej:
• Dodatkowe elementy powietrzno-spalinowe - rura
koncentryczna Ø 60/100 mm
• Dodatkowe elementy powietrzno-spalinowe - rura
koncentryczna Ø 80 mm
System z rurą
koncentryczną
Długość rury
spalinowej ≥ 2,5 m
Oznaczenia oraz numery zamówieniowe oryginalnych
elementów instalacji spalinowej znajdują się w
aktualnym cenniku.
Odpływ kondensatu konieczny dla:
Tab. 3
4
Zastosowanie
2.5
Klasyfikacja rozwiązań systemu powietrzno-spalinowego według CEN
System z rurą koncentryczną
B22
2
System rozdzielczy
–
C12
B32
–
C32
C42
C52
–
C82
–
Tab. 4
5
Poziomy system powietrzno-spalinowy
3.1
Wymiary montażowe (w mm)
≥ 100
3
2
Ø 105
62
3
Ø 60/100
2
255
3
360
≥ 100
≥ 220
≥ 600
735
230
B
≥ 100
6 720 619 008-02.1O
≥100
Rys. 1 System powietrzno-spalinowy typu C12 i B32
Ø 105
62
Ø 60/100
159
1
360
≥ 220
≥ 600
735
230
≥ 100
B
≥ 100
6 720 619 008-01.1O
Rys. 2 System powietrzno-spalinowy typu C12 i B32
Legenda do rys. 2 i 3:
1
Poziome elementy dodatkowe przez ścianę Ø 60/100 mm L= 810 mm
2
Poziome elementy dodatkowe z podłączeniem do kotła
3
Kolano podwójne 90°Ø 60/100 mm
6
62
Ø197
270
Ø 80
1
≥100
Ø 105
3
2
3
360
B
≥ 10
≥ 220
≥ 600
735
230
≥ 10
6 720 612 263-07.2O
Rys. 3 System spalinowy typu B22
1
2
3
Adapter przyłączeniowy Ø 60/100 mm na Ø 80 mm z dopływem powietrza do spalania
Kolano 90°Ø 80 mm
Rura Ø 80 mm
3.2
Dobór przesłony dławiącej
1x
90°
= 2 x 45°
90°
L [mm]
Lmaks
[mm]
≤ 1000
1 × 90° 1)
U042-24K
1 × 90° + 2 × 45° 2)
lub
2 × 90° 3)
Ø 79
1001 – 2000
Ø 82
4000
2001 – 3000
Ø 85
3001 – 4000
Ø 97
≤ 1000
Ø 82
1001 – 2000
3000
2001 – 3000
Ø 85
Ø 97
Tab. 5
1) Kolano podwójne 90° na kotle grzewczym
2) Kolano podwójne 90° na kotle, kolano podwójne 45° na odprowadzeniu spalin
3) Kolano podwójne 90° na kotle grzewczym, kolano podwójne 90° na odprowadzeniu spalin
7
3
3.3
Przykład montażu
L1
LV
1
3
L2
2
LV
2
ø100
1
3
30
L3
6 720 612 263-10.1O
Rys. 4
1
2
3
8
Poziome elementy dodatkowe przez ścianę Ø 60/100 mm L= 810 mm
Przewód powietrzno-spalinowy Ø 60/100 mm
Kolano podwójne 90° Ø 60/100 mm
Pionowy system powietrzno-spalinowy
4
4.1
4
≥ 212
≥ 150
Przejście dachowe można wykonać przy pomocy pionowego elementu dodatkowego Ø 60/100 mm
i kołnierzy na dach płaski lub spadzisty.
62
Ø 60/100
1
360
≥ 220
≥ 600
735
230
≥ 100
B
≥ 100
6 720 612 263-02.3O
Rys. 5 Dach płaski
1
Pionowy element dodatkowy Ø 60/100 mm
9
4
Ø 60/100
62
≥ 150
≥ 600
1
735
230
360
≥ 220
≥ 100
B
≥ 100
6 720 612 263-03.3O
Rys. 6 Dach spadzisty
1
4.2
Dobór pzresłony dławiącej
1×
90°
= 2 × 45°
90°
L [mm]
Lmaks
[mm]
≤ 1500
0 × 90°
0 × 45°
1501 – 4500
Ø 79
8000
4501 – 8000
U042-24K
2 × 45°
≤ 2500
Ø 97
Ø 85
6500
2501 – 6500
2 × 90°
≤ 1000
1001 – 5000
Ø 85
Ø 97
Ø 85
5000
Ø 97
Tab. 6
10
Przykłady montażu
1
≤ 1465
1
≤ 1465
4.3
4
1
1
L
1
L
1
Ø100
Ø 100
2
2
3
3
3
LV
L
V
3
LV
2
LV
2
4
4
6 720 612 899-07.2O
6 720 612 899-06.2O
Rys. 7
Rys. 8
1
2
3
4
1
2
3
4
Poziome odprowadzenie kondensatu Ø 60/100 mm
z syfonem
Poziome odprowadzenie kondensatu Ø 60/100 mm
z syfonem
11
System rozdzielczy
System rozdzielczy
5.1
≥ 100
5
Ø 80
4
120
2
175
1
3
62
5
360
B
≥ 100
≥ 220
≥ 600
735
230
≥ 100
6 720 612 263-04.3O
Rys. 9 System powietrzno-spalinowy typu C12
Przyłącze rozdzielcze Ø 60/100 mm na Ø 80/80 mm
Kolano 90° Ø 80 mm
3
4
Przewód powietrzny lub spalinowy Ø 80 mm
Poziome przejście przez ścianę Ø 80/80 mm na
Ø 125 mm
Ø 80
175
≥ 100
3
2
1
3
62
1
2
360
≥ 220
≥ 600
735
230
≥ 100
B
≥ 100
6 720 612 263-06.3O
Rys. 10 System powietrzno-spalinowy typu C42, C52 lub C82
1
2
3
12
System rozdzielczy
5
4
3
2
2
Ø 80
62
1
360
≥ 220
≥ 600
735
230
≥ 100
B
≥ 100
6 720 612 263-05.3O
1
2
3
4
Kształtka rozdzielcza Ø 80/80 mm na Ø 80/125 mm
13
5
5.2
System rozdzielczy
Dobór przesłony dławiącej
Długości równoważne instalacji powietrzno-spalinowej
•
• Przed montażem systemu powietrzno-spalinowego
należy obliczyć sumę równoważnych długości
zastosowanych dodatkowych elementów instalacji
spalinowej.
•
• Długość równoważna dla rury spalinowej różni się
od długości równoważnej rury doprowadzającej
powietrze do spalania.
Długości równoważne rur dla pionowego
i poziomego systemu powietrzno-spalinowego
różnią się od siebie (tab. 8).
Długość równoważna rur spalinowych musi
zawierać się w przedziale między długością
maksymalną (Lrówn, maks) a długością minimalną
(Lrówn, min) (tab. 7)
C12
U042-24K
C32
C52, C82
Lrówn,max
[mm]
Lrówn,min
[mm]
Lrówn,max
[mm]
Lrówn,min
[mm]
Lrówn,max
[mm]
Lrówn,min
[mm]
30000
20000
30000
20000
30000
20000
Rura
Ø 80 mm
Rura
Ø 80 mm
Poziome
przejście
przez
ścianę Ø 80/
80 mm na
Ø 125 mm
Pionowe
elementy
dodatkowe,
Ø 80/110 mm
+ Trójnik
Ø 80/80 mm na
Ø 80/125 mm
Końcówka,
Ø 80 mm
Tab. 7
Kolano
90°
Ø 80 mm
Kolano
45°
Ø 80 mm
90°
45°
Lrówn
[mm]
Lrówn
[mm]
Lrówn
[mm]
Lrówn
[mm]
Lrówn
[mm]
Lrówn
[mm]
Lrówn
[mm]
1000
1000
1000
2000
4000
0
1000
1000
–
–
0
w rurze spalinowej
U042-24K
1500
w rurze powietrza do spalania
U042-24K
1000
800
Tab. 8
14
System rozdzielczy
Ø 79 mm
U042-24K
Ø 82 mm
Ø 85 mm
Lrówn
[mm]
Lrówn
[mm]
Lrówn
[mm]
24000
17000
9000
Tab. 9
Legenda do tabeli 7, 8 i 9:
równoważna długość łączna
Lrówn
Lrówn,max maksymalne ekwiwalentne długości łączne rur
Lrówn,min minimalne równoważne długości łączne rur
Rura spalinowa
Rura doprowadzająca
powietrze do spalania
Przesłona dławiąca
5
Przykład:
• Gazowy kocioł naścienny: U042-24K
• System powietrzno-spalinowy typu C12 (rys 1):
Lrówn, maks = 30000 mm, Lrówn, min = 20000 mm
• Rura spalinowa: 1 x Poziome przejście przez ścianę
Ø 80/80 mm na Ø 125 mm;
1 x Kolano 90° Ø 80 mm, 2 m Przewód powietrzny
lub spalinowy Ø 80 mm
• Rura powietrza do spalania: 1 x Kolano
90°Ø 80 mm, 2 m Przewód powietrzny lub
spalinowy Ø 80 mm
Przewody spalinowe
(osprzęt)
Długość/ilość
Długość równoważna
na jednostkę
Kolano 90°Ø 80 mm
1
1500 mm
1500 mm
Rura Ø 80 mm
2000 mm
1
2000 mm
Poziome przejście
przez ścianę Ø 80/
80 mm na Ø 125 mm
1
2000 mm
2000 mm
Kolano 90°Ø 80 mm
1
1000 mm
1000 mm
Rura Ø 80 mm
2000 mm
1
2000 mm
–
–
–
–
Suma łączna:
Suma
8500 mm
Tab. 10
Długość równoważna rur systemu spalinowego musi
zawierać się w przedziale między długością
maksymalną (Lrówn, maks) a minimalną (Lrówn, min)
(tab. 7)
Rura spalinowa
Rura doprowadzająca
powietrze do spalania
Przesłona dławiąca
Ponieważ suma łączna jest mniejsza od minimalnej
równoważnej długości rur (20000 mm), trzeba
zamontować przesłonę dławiącą (tabela 9). Wynik:
Przewody spalinowe
(osprzęt)
Długość/ilość
Długość równoważna
na jednostkę
Kolano 90°Ø 80 mm
1
1500 mm
1500 mm
Rura Ø 80 mm
2000 mm
1
2000 mm
Poziome przejście
przez ścianę Ø 80/
80 mm na Ø 125 mm
1
2000 mm
2000 mm
Kolano 90°Ø 80 mm
1
1000 mm
1000 mm
Rura Ø 80 mm
2000 mm
1
2000 mm
Ø 82 mm
1
17000 mm
17000 mm
Suma łączna:
Suma
25500 mm
Tab. 11
15
5
5.3
System rozdzielczy
Przykłady montażu
LA
LV
3
2
5
9
6 720 613 087-09.1O
Rys. 12 System spalinowy typu B22
LA
1
3
5
3 4
5
6
LV
6 720 612 899-10.1O
LA
5
4 3
1
3
5
LV
6 720 612 899-11.1O
Rys. 14 System spalinowy typu C42, C52 lub C82
Legenda dla rysunków od 12 do 14:
1
2
Adapter przyłączeniowy Ø 60/100 mm na Ø 80 mm z dopływem powietrza do spalania
3
4
Odprowadzenie kondensatu Ø 80 mm
5
6
Poziome przejście przez ścianę Ø 80/80 mm na Ø 125 mm
7
Kształtka rozdzielcza Ø 80/80 mm na Ø 80/125 mm
8
9
Końcówka Ø 80 mm
LA Długości rur spalinowych
LV Długości rur doprowadzających powietrze do spalania
16
Ø134
Ø134
8
L A, LV
5
1350
865
1350
865
System rozdzielczy
8
Ø125
LA
Ø125
7
5
Ø80
5
LV
5
4
4
1
9
5
3
6 720 612 899-12.1O
1
6 720 612 899-14.1O
Legenda do rys. 15 i 16:
1
3
4
Odprowadzenie kondensatu Ø 80 mm
5
8
9
Końcówka Ø 80 mm
LA Długości rur spalinowych
LV Długości rur doprowadzających powietrze do spalania
17
Notatki
18
6 720 617 674 (2009/01)
Notatki
6 720 617 674 (2009/01)
19

Pobierz

Transkrypt

Podobne dokumenty

katalog-Apros PDF - Mega

Powierzchnia użytkowa Mieszkanie m² www.mieszkania.repinski.pl

Rura stalowa 2m

Karta techniczna urządzenia Charakterystyka urządzenia

Rozwiązać podaną ramę (wykresy M Q N ) HB 30 3 20 20 C 20 3 x

Obudowa 2-SIM do SIEMENS C35 - GSM
