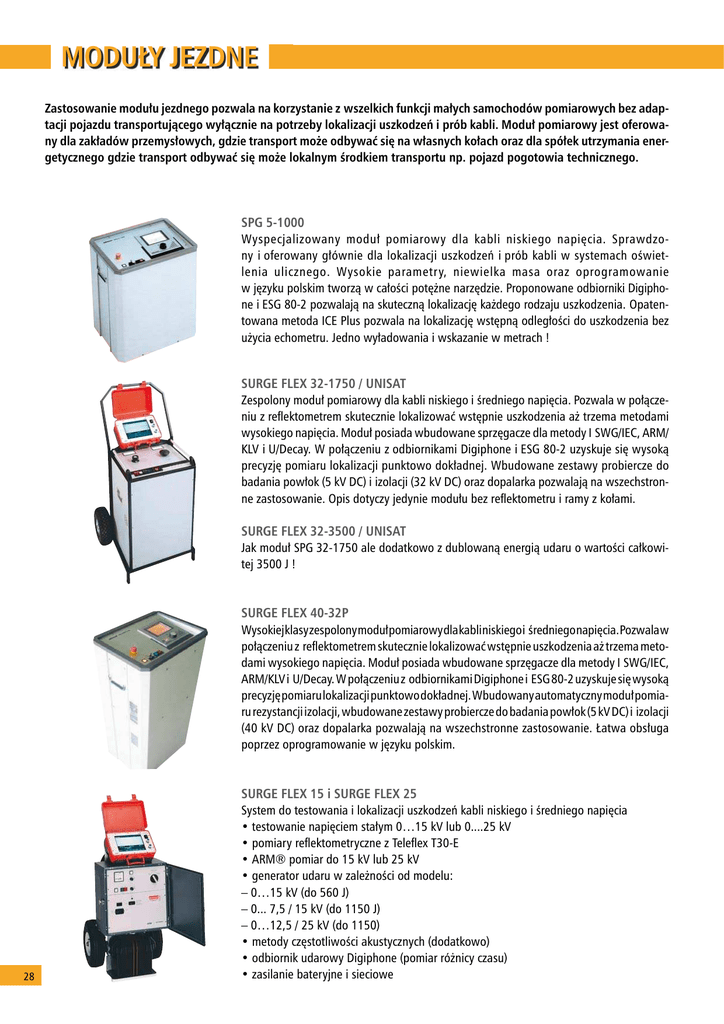

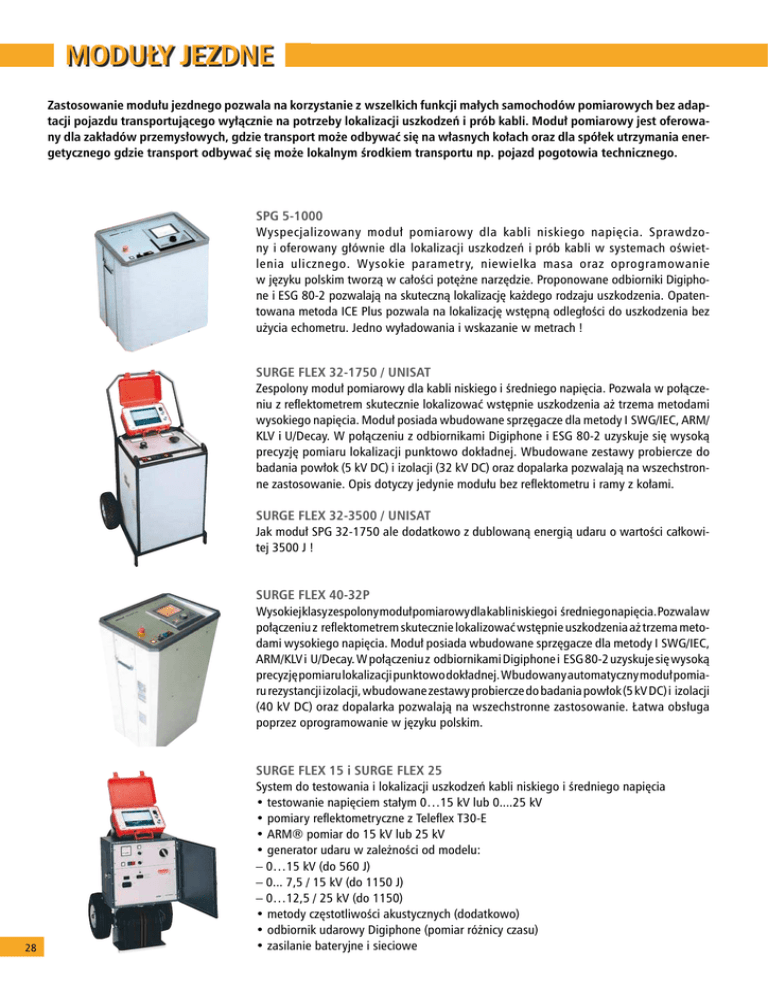

MODUŁY JEZDNE

MODU’Y JEZDNE
Zastosowanie moduïu jezdnego pozwala na korzystanie z wszelkich funkcji maïych samochodów pomiarowych bez adaptacji pojazdu transportujÈcego wyïÈcznie na potrzeby lokalizacji uszkodzeñ i prób kabli. Moduï pomiarowy jest oferowany dla zakïadów przemysïowych, gdzie transport moĝe odbywaÊ siÚ na wïasnych koïach oraz dla spóïek utrzymania energetycznego gdzie transport odbywaÊ siÚ moĝe lokalnym Ărodkiem transportu np. pojazd pogotowia technicznego.
SPG 5-1000
Wyspecjalizowany moduï pomiarowy dla kabli niskiego napiÚcia. Sprawdzony i oferowany gïównie dla lokalizacji uszkodzeñ i prób kabli w systemach oĂwietlenia ulicznego. Wysokie parametr y, niewielka masa oraz oprogramowanie
w jÚzyku polskim tworzÈ w caïoĂci potÚĝne narzÚdzie. Proponowane odbiorniki Digiphone i ESG 80-2 pozwalajÈ na skutecznÈ lokalizacjÚ kaĝdego rodzaju uszkodzenia. Opatentowana metoda ICE Plus pozwala na lokalizacjÚ wstÚpnÈ odlegïoĂci do uszkodzenia bez
uĝycia echometru. Jedno wyïadowania i wskazanie w metrach !
SURGE FLEX 32-1750 / UNISAT
Zespolony moduï pomiarowy dla kabli niskiego i Ăredniego napiÚcia. Pozwala w poïÈczeniu z reflektometrem skutecznie lokalizowaÊ wstÚpnie uszkodzenia aĝ trzema metodami
wysokiego napiÚcia. Moduï posiada wbudowane sprzÚgacze dla metody I SWG/IEC, ARM/
KLV i U/Decay. W poïÈczeniu z odbiornikami Digiphone i ESG 80-2 uzyskuje siÚ wysokÈ
precyzjÚ pomiaru lokalizacji punktowo dokïadnej. Wbudowane zestawy probiercze do
badania powïok (5 kV DC) i izolacji (32 kV DC) oraz dopalarka pozwalajÈ na wszechstronne zastosowanie. Opis dotyczy jedynie moduïu bez reflektometru i ramy z koïami.
SURGE FLEX 32-3500 / UNISAT
Jak moduï SPG 32-1750 ale dodatkowo z dublowanÈ energiÈ udaru o wartoĂci caïkowitej 3500 J !
SURGE FLEX 40-32P
Wysokiej klasy zespolony moduï pomiarowy dla kabli niskiego i Ăredniego napiÚcia. Pozwala w
poïÈczeniu z reflektometrem skutecznie lokalizowaÊ wstÚpnie uszkodzenia aĝ trzema metodami wysokiego napiÚcia. Moduï posiada wbudowane sprzÚgacze dla metody I SWG/IEC,
ARM/KLV i U/Decay. W poïÈczeniu z odbiornikami Digiphone i ESG 80-2 uzyskuje siÚ wysokÈ
precyzjÚ pomiaru lokalizacji punktowo dokïadnej. Wbudowany automatyczny moduï pomiaru rezystancji izolacji, wbudowane zestawy probiercze do badania powïok (5 kV DC) i izolacji
(40 kV DC) oraz dopalarka pozwalajÈ na wszechstronne zastosowanie. ’atwa obsïuga
poprzez oprogramowanie w jÚzyku polskim.
28
SURGE FLEX 15 i SURGE FLEX 25
System do testowania i lokalizacji uszkodzeñ kabli niskiego i Ăredniego napiÚcia
• testowanie napiÚciem staïym 0…15 kV lub 0....25 kV
• pomiary reflektometryczne z Teleflex T30-E
• ARM® pomiar do 15 kV lub 25 kV
• generator udaru w zaleĝnoĂci od modelu:
– 0…15 kV (do 560 J)
– 0... 7,5 / 15 kV (do 1150 J)
– 0…12,5 / 25 kV (do 1150)
• metody czÚstotliwoĂci akustycznych (dodatkowo)
• odbiornik udarowy Digiphone (pomiar róĝnicy czasu)
• zasilanie bateryjne i sieciowe
Typ moduïu
SPG 5-1000
SURGE FLEX 32-1750 / SURGE FLEX 40-32P
UNISAT
SURGE FLEX 15-560
SURGE FLEX 15-1150 SURGE FLEX 25-1150
Zastosowanie
Energetyka
Energetyka
Energetyka
Energetyka
Energetyka
Energetyka
Wersja
PrzenoĂna
Na koïach /
do wbudowania
Na koïach /
do wbudowania
Na koïach /
do wbudowania
Na koïach /
do wbudowania
Na koïach /
do wbudowania
Funkcje pomiarowe
Generator udaru
2-4 kV / 1000 J
Próba DC
0…5 kV / 2 mA
Dopalarka
0...5 kV DC / max 1A
Próba powïoki
0…5 kV / 2 mA
z taktowaniem
Próba przebicia
0…5 kV / automat
Generator udaru
8/16/32 kV / 1750 J
Próba DC
0…32 kV / 2 mA
Metoda stabilizacji
ïuku
Metoda fali
wÚdrownej
Metoda fali
napiÚciowej
Próba powïoki
0…5 kV / 160 mA
Dopalanie
0-5 kV i 0-32 kV DC
Reflektometr T 30-E PL
Pomiar rezystancji
izolacji
1 kV i 5 kV
Generator udaru
16/32 kV / 1000 J
Opcjonalnie
4 lub 8 kV / 1000 J
dodatkowo
Metoda stabilizacji
ïuku
Metoda fali
wÚdrownej
Metoda fali
napiÚciowej
Próba DC
0….40 kV /100 mA
Próba powïoki
0…5 kV / 160 mA
Dopalanie
0-20 kV / 100 mA
Reflektometr T 30-E PL
Generator udaru
7,5/15 kV 560 J
Próba DC
0…15 kV / 2 mA
Metoda stabilizacji
ïuku
Próba powïoki
0…5 kV / 160 mA
Reflektometr T 3050-E
Generator udaru
7,5/15 kV / 1150 J
Próba DC
0…15 kV / 2 mA
Metoda stabilizacji
ïuku
Próba powïoki
0…5 kV / 160 mA
Reflektometr T 3050-E
Generator udaru
12,5/25 kV / 1150 J
Próba DC
0…25 kV / 2 mA
Metoda stabilizacji
ïuku
Próba powïoki
0…5 kV / 160 mA
Reflektometr T
3050-E
Zasilanie
Sieciowe
Sieciowe
Sieciowe
Sieciowe /
Akumulatorowe
Sieciowe /
Akumulatorowe
Sieciowe /
Akumulatorowe
Zakres temperatur
otoczenia
-10…+50 °C
-10…+50 °C
-20…+50 °C
-10…+50 °C
-10…+50 °C
-10…+50 °C
Waga
45 kg
125 + 30 kg
116 kg
45 kg
125 kg
125 + 30 kg
Wymiary
520×430×560mm
520×430×810mm
520×270×410mm
520×430×1050mm
520×430×560mm
520×430×810mm
520×430×810mm
520×270×410mm
Wyposaĝenie
standardowe
Moduï pomiarowy
Zestaw kabli
Instrukcja obsïugi
Moduï pomiarowy
Reflektometr
T 30-E
Rak z koïami
Zestaw kabli
Instrukcja obsïugi
Moduï pomiarowy
Reflektometr
T 30-E
Rak z koïami
Zestaw kabli
Instrukcja obsïugi
Moduï pomiarowy
Reflektometr
T 3050-E
Rak z koïami
Zestaw kabli
Instrukcja obsïugi
Moduï pomiarowy
Reflektometr
T 3050-E
Rak z koïami
Zestaw kabli
Instrukcja obsïugi
Moduï pomiarowy
Reflektometr
T 3050-E
Rak z koïami
Zestaw kabli
Instrukcja obsïugi
Wyposaĝenie
opcjonalne
i dodatkowe
Reflektometr T 30-E
ICE Plus
Odbiornik Digiphone
Odbiornik ESG 80-2
Odbiornik Digiphone
Odbiornik ESG 80-2
Rama stalowa
z bÚbnami i kablami
po 35 mb
Dodatkowy panel
sterujÈcy przy
zabudowie staïej do
samochodu
Odbiornik Digiphone
Odbiornik ESG 80-2
Reflektometr T 30-E
w miejsce T 3050-E
Odbiornik Digiphone
Reflektometr T 30-E
w miejsce T 3050-E
Odbiornik Digiphone
Reflektometr T 30-E
w miejsce T 3050-E
Odbiornik Digiphone
System pomiarowy Surge Flex 40-32P moĝe byÊ dodatkowo wyposaĝony w dodatkowy panel sterujÈcy zmieniajÈcy jego wersjÚ na 40-32M. Wersja ta oferowana jest do zabudowy staïej lub paletowej na samochodach transportujÈcych typu VW Caddy
lub Citroen Berlingo. MozliwoĂc zabudowy kaĝdego pojazdu typu Cargo, Van lub Furgon po uzgodniemiu z dziaïem Aparatury Pomiarowej. Na dzieñ skierowania do druku niniejszego katalogu polecamy Pañstwu sprawdzone wersje na VW Caddy i Citroen Berlingo tj. City System. Ten pozornie maïy, jezdny system pomiarowy pozwala na szybkie dotarcie do uszkodzonych kabli
w centrach duĝych aglomeracji czy parkingów podziemnych. Dodatkowo szybkie rozwiniÚcie robocze oraz przygotowanie systemu do pracy pozwala na szybkÈ i skutecznÈ lokalizacjÚ uszkodzeñ we wszystkich typach kabli.
