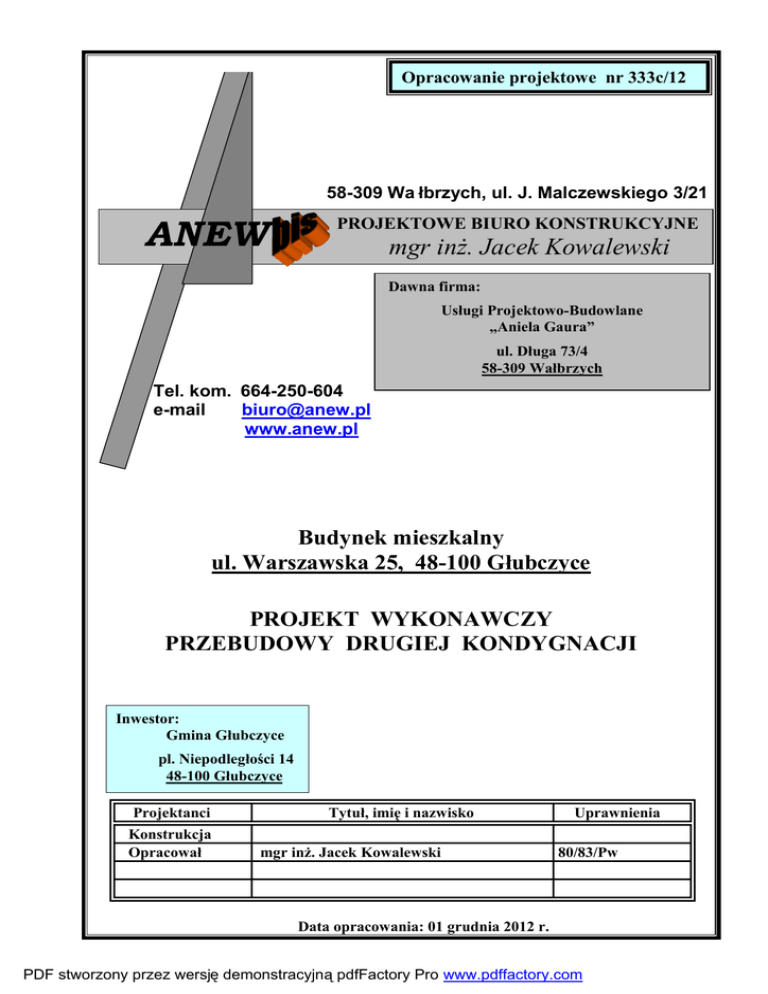

Budynek mieszkalny
ul. Warszawska 25, 48-100 Głubczyce
PROJEKT WYKONAWCZY
PRZEBUDOWY DRUGIEJ KONDYGNACJI
Inwestor:
Gmina Głubczyce
pl. Niepodległości 14
48-100 Głubczyce
Projektanci
Konstrukcja
Opracował
Tytuł, imię i nazwisko
Uprawnienia
80/83/Pw
Data opracowania: 01 grudnia 2012 r.
PDF stworzony przez wersję demonstracyjną pdfFactory Pro www.pdffactory.com
Strona 2.
Strona 3.
SPIS TREŚCI:
1. Załączniki:
1. Oświadczenie
2. Decyzja o stwierdzeniu przygotowania zawodowego nr 57/Ww/72
3. Zaświadczenie w/w o przynależności do Dolnośląskiej Okręgowej Izby Architektów RP,
4. Decyzja o stwierdzeniu przygotowania zawodowego nr 80/83/Pw
5. Zaświadczenie w/w o przynależności do Dolnośląskiej Okręgowej Izby Inżynierów Budownictwa,
6. Decyzja o stwierdzeniu przygotowania zawodowego nr
7. Zaświadczenie w/w o przynależności do Dolnośląskiej Okręgowej Izby Inżynierów Budownictwa,
2. Część budowlana:
1. Opis techniczny.
2. Rysunki wykonawcze:
1. Plan sytuacyjny,
2. Projekt przebudowy - Rzut piętra.
3. Instalacja gazowa:
1. Opis techniczny.
3. Projekt przebudowy instalacji gazowej,
4. Instalacja wody zimnej:
1. Opis techniczny.
4. Projekt przebudowy instalacji wody zimnej,
5. Instalacja ciepłej wody użytkowej:
1. Opis techniczny.
5. Projekt instalacji c.w.u.,
6. Instalacja etażowej instalacji c.o.:
1. Opis techniczny.
6. Projekt etażowej instalacji c.o.,
Strona 4.
7. Instalacja kanalizacji:
1. Opis techniczny.
7. Projekt przebudowy instalacji kanalizacyjnej,
8. Instalacja elektryczna:
1. Opis techniczny.
8. Projekt przebudowy instalacji elektrycznej.
9. Schemat strukturalny tablicy TE-Z1 oraz TL.
Strona 5.
Wałbrzych, dnia 01 grudnia 2012 r.
OŚWIADCZENIE
My niżej podpisani współautorzy projektu p.n.:
Projekt podziału lokalu mieszkalnego nr 3
na dwie jednostki mieszkalne
dz. nr 438/4
po zapoznaniu się z przepisami ustawy z dnia 07 lipca 1994 r. „Prawo Budowlane” (Dz.U. nr
207/2003, poz. 2016 z późniejszymi zmianami) zgodnie z art. 20 ust. 4 tej ustawy zgodnie
o ś w i a d c z a m y, że przedmiotowy projekt budowlany został sporządzony zgodnie z
obowiązującymi przepisami oraz zasadami wiedzy technicznej i sztuki budowlanej.
Świadomi odpowiedzialności karnej za składanie fałszywych oświadczeń zgodnie z art. 233
Kodeksu Karnego potwierdzamy prawdziwość niniejszego oświadczenia własnoręcznymi
podpisami
Branża
P/W
1.
2.
3.
P
Instalacje
sanitarne
Instalacje
elektryczne
Konstrukcja
Imię i nazwisko
Architektura
P - projektant
W – weryfikator
Nr
uprawnień
Podpis
Pieczątka
4.
5.
6.
mgr inż. arch. Janusz Kowalczyk
57/Ww/72
80/83/Pw
W
P
W
P
Mieczysław Nowak
W
P
mgr inż. arch. Janusz Kowalczyk
57/Ww/72
W
Strona 6.
Strona 6.
Strona 8.
Strona 9.
Strona 10.
Strona 13.
OPIS TECHNICZNY
Projektu podziału lokalu mieszkalnego nr 3
dz. nr 438/4
1. Dane ogólne:
-
Inwestor –
Gmina Głubczyce
pl. Niepodległości 14
48-100 Głubczyce
- Zarządzający -
Głubczyckie Towarzystwo
Budownictwa Społecznego Sp. z o.o.
ul. Pocztowa 8
48-100 Głubczyce
- Zadanie inwestycyjne: Podział lokalu mieszkalnego nr 3
-
Obiekt -
Budynek mieszkalny
-
Lokalizacja –
ul. Warszawska 25
48-100 Głubczyce
2. Podstawa opracowania:
1. Zawiadomienie o wyborze oferty z dnia 29.10.2012 r. (L.dz.; GTBS/5572/10/2012),
2. Umowa o prace projektowa nr 93/GG/2012 z dnia 07.11.2012 r.
3. Zakres opracowania:
Tematem opracowania jest projekt remontu piętra kamienicy przy ul. Warszawskiej 25 w
Głubczycach w związku z projektowaną zmianą podziału znajdującego się tam lokalu mieszkalnego nr 3 na dwie jednostki mieszkalne. Budynek jest obiektem dwukondygnacyjnym, częściowo podpiwniczonym, murowanym z cegły pełnej, krytym dachem dwuspadowym, płaskim –
pokrycie papą asfaltową na lepiku na pełnym deskowaniu. Budynek znajduje się w dobrym stanie technicznym. W budynku tym nad porterem i piętrem jest strop na belkach drewnianych.
Ogrzewanie piecowe wymaga kominów dymowych, ceglanych. Zakres opracowania obejmuje
niezbędne roboty budowlano-instalacyjne konieczne realizacji zamiaru Inwestora.
Strona 14.
4. Cel opracowania:
Celem niniejszego opracowania jest zmiana podziału znajdującego się w przedmiotowym budynku (piętro I) lokalu mieszkalnego nr 3 na dwie jednostki mieszkalne. W ramach
opracowania określono, jakie prace budowlane i instalacyjne należy wykonać w celu realizacji
tego celu.
5. Podstawy opracowania
- przepisy budowlane tj. Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 w
sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowania
(Dz.U. nr 75/02, poz. 690 i Dz.U. nr 33/03, poz. 270 i Dz.U. nr 109/04, poz.1156).
- normy:
PN-82/B-02001 - Obciążenia budowli. Obciążenie stałe
PN-82/B-02003 – Obciążenie budowli i podstawowe obciążenia technologiczne i montażowe.
PN-72/B-02011 - Obciążenia w obliczeniach statycznych Obciążenie wiatrem
PN-80/B-02010 - Obciążenia w obliczeniach statycznych. Obciążenie śniegiem
PN-90/B-03200 - Konstrukcje stalowe. Obliczenia statyczne i projektowanie
PN-B-03002:1999 - Konstrukcje murowe niezbrojone. Projektowanie i obliczanie.
- Inwentaryzacja kondygnacji.
6. Techniczna charakterystyka rozbudowy:
1. Posadzki – projektuje się wymianę istniejącej polepy glinianej stropu drewnianego na
izolację ze styropianu. Po demontażu istniejącej podłogi drewnianej wraz z wykładzinami (dywanowymi, PCV) zastosować jako podłoże pod nowe posadzki (panele, terrakota itp.) płyty wiórowe STOP FIRE (SF-B) gr. 22 mm.
2. Ścianki działowe – z uwagi na konieczność budowy ścianek działowych na stropie, którego nośność jest nieznana projektuje się ścianki lekkie gr. 10 cm z płyt gipsowo-kartonowych ≠ 12,5 mm na konstrukcji stalowej z profili (stal ocynkowana) 75 mm zamontowanej pomiędzy nowym podłożem posadzek (płyta STOP FIRE gr. 22 mm) a sufitem.
Konstrukcja stalowa ścianek wypełniona izolacją z wełny mineralnej ≠ 7 cm.
3. Zamurowania zbędnych otworów i inne ściany grube – wykonać z cegły ceramicznej
typu MAX (288x188x188 mm) kl. 100 na zaprawie cem.-wap. m-ki „30”. Alternatywnie można zastosować bloczki z betonu komórkowego.
4. Dodatkowy trzon spalinowo-wentylacyjny – wykonać z ceramicznych bloków wentylacyjnych 188x188x250 mm na zaprawie cem.-wap. m-ki „30”. Trzon wybudować na
podciągu z 2-belek typu L19/180 rozpiętym między ścianami łazienek (w osiach 2a/3a).
Budowę rozpocząć 25 cm poniżej poziomu sufitu. Ponad dachem trzon obudować
ścianką z cegły pełnej gr. 7 cm na zaprawie cem.-wap. m-ki „30” i otynkować. Ściankę
poniżej podciągu wykończyć jak ścianki działowe.
Strona 15.
5. Przekucia nowych otworów drzwiowych – wykonać ręcznie osadzając przed tym odpowiednie nadproża z belek L19 (2x) lub stalowych 2x I140.
6. Stolarka okienna – Od strony zachodniej (od ul. Warszawskiej) dokonano wymiany
okien drewnianych, skrzynkowych na okna jednodzielne PCV. W pozostałej części
kondygnacji okien nie wymieniono.
7. Stolarka drzwiowa – typowa, drewniana.
8. Malowanie – ścian i sufitów emulsyjne. Podłoże przetrzeć gipsowo. Starą stolarkę
okienną odnowić malując ją olejno po usunięciu starej farby.
9. Instalacje wod.-kan., c.o., c.w.u. – wg opracowań branżowych (patrz dalsza część nin.
opracowania),
10. Instalacje elektryczne – wg opracowań branżowych (patrz dalsza część nin. opracowania),
7. Wnioski końcowe
Prace remontowe należy wykonać zgodnie z zasadami sztuki budowlanej, z „Warunkami
Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych” oraz niniejszym
projektem przez osoby posiadające odpowiednie uprawnienia budowlane.
Opracował:
Wałbrzych, dnia 01.12.2012 r.
/-/ mgr inż. Jacek Kowalewski
Strona 16.
Strona 18.
INSTALACJA GAZOWA
8. Opis techniczny:
Opis do schematów instalacji gazowej. Opracowanie niniejsze obejmuje projekt instalacji od gazomierzy do urządzeń gazowych zamontowanych w mieszkaniach. W projekcie przewiduje się umieszczenie kurków odcinających oraz gazomierzy w skrzynce naściennej zamontowanej na zewnętrz w korytarzu. Przewiduje się, że instalacja przeznaczona jest gazu ziemnego GZ-50. Projektuje się doprowadzenie gazu do 2-ch piecy gazowych, dwufunkcyjnych i do
2-ch kuchenek gazowych czteropalnikowych. Nie ingeruje się projektowo w przyłącze gazowe,
które wymaga spełnienia Warunków Technicznych z Zakładu Gazowniczego.
Część ogólna. Projektowana kondygnacja budynku będzie wyposażona w 4 urządzenia
gazowe:
- 2 kotły gazowe dwufunkcyjne z komorą otwartą typu CERACLASS ZW 14-2 DVKE
firmy „Junkers” o mocy 14 kW każdy, zainstalowane w łazienkach każdego mieszkania,
- 2 kuchenki gazowe czteropalnikowe,
Rodzaj i parametry techniczne gazu: gaz ziemny grupy GZ 50 zgodnie z PN-89/C-96001.
Przyłącze gazowe bez zmian. Musi być zgodne z Warunkami Technicznymi z Zakładu Gazowniczego.
Opis wykonania wewnętrznej instalacji gazowej. Wewnętrzną instalację gazową wykonać z rur stalowych czarnych bez szwu łączonych przez spawanie lub skręcanie. Przejście przez
przegrodę budowlaną wykonać w rurze osłonowej stalowej Ø 40, miejsce wolne uszczelnić
szczeliwem nie powodującym korozji rur.
Poziome przewody rozprowadzające prowadzić po wierzchu ścian w odległości 2 cm od
tynku i 10 cm powyżej innych przewodów instalacyjnych. Przewody instalacyjne krzyżujące
się z innymi przewodami instalacyjnymi powinny być oddalone od nich co najmniej o 2 cm.
Przewody gazowe prowadzić ze spadkiem min. 0,4 % w kierunku przyborów gazowych lub
aparatów gazowych (za wyjątkiem gazomierza).
Przybory gazowe połączyć z instalacją na stałe przy pomocy dwuzłączek lub długich
gwintów, przed przyborem zamontować kurek gazowy odcinający. Rozmieszczenie aparatów
gazowych wg projektu.
Przewody instalacji zabezpieczyć antykorozyjnie farba podkładowa i nawierzchniową.
Odprowadzenie spalin i wentylacja pomieszczeń. Łazienki, gdzie zastano mocy 14 kW
posiadają wentylację grawitacyjną. Odprowadzenie spalin z kotłów projektuje się do nowowybudowanego przewodu spalinowego (należy zastosować wkład kominowy ze stali nierdzewnej). Maksymalna dł. rury spalinowej łączącej aparat gazowy z przewodem spalinowym 2,0 m,
Strona 19.
spadek – 5 % w kierunku aparatu,. Nad aparatem gazowym wymagany jest prosty odcinek rury
spalinowej o dł. 22 cm.
Sprawdzenie instalacji gazowej: Po wykonaniu instalacja podlega sprawdzeniu przez
wykonawcę w obecności przedstawiciela dostawcy gazu. Sprawdzenie to polega na kontroli:
- zgodności wykonania z projektem,
- jakości wykonania,
- kontroli szczelności przewodów.
Próbę szczelności należy wykonać na ciśnienie 50kPa (instalacja skręcana), 100 kPa (instalacja spawana). Czas próby 30 min. W tym czasie manometr nie może wskazać spadku ciśnienia. Z próby sporządza się protokół, w którym stwierdza siew prawidłowość wykonania instalacji gazowej.
Uwagi końcowe: Montaż przyłącza i instalacji gazowej wykonać zgodnie z projektem i:
- warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz.II
„Roboty instalacji sanitarnych i przemysłowych”,
- wytycznymi projektowania, wykonania, odbioru i eksploatacji sieci gazowych z polietylenu (PE) MOZG 1996 r.
Opracował:
/-/ mgr inż. arch. Janusz Kowalczyk
Strona 21.
INSTALACJA WODY ZIMNEJ
9. Opis techniczny:
Opis instalacji wody zimnej. Przyjęto, że budynek zaopatrywany będzie z istniejącej sięci wodociągowej przyłączem Ø 32 wprowadzonym do klatki schodowej. Zamontowanie zestawów wodomierzowych przewiduje się w każdym z nowo projektowanych mieszkań odrębnie.
Instalacja wody zimnej. Przewody wodociągowe projektuje się z rur miedzianych (do
wody pitnej łączonych za pomocą lutowania. Średnice przewodów wodociągowych podano na
rysunku technicznym. Na poszczególnych przewodach rozdzielczych i pionowych należy zainstalować zawory przelotowe ze spustami. Przewody dopływowe i odgałęzienia prowadzić ze
spadkiem w kierunku wodomierza, aby było możliwe w razie potrzeby spuszczenie z nich wody w jednym lub kilku punktach. Przewody poziome układać równolegle do ścian, a przez ściany przechodzić prostopadle. Otwór w ścianie musi mieć średnicę większą od średnicy rury. Po
ułożeniu rury otwór wypełnić sznurem smołowym i masą plastyczną. Podejścia do zaworów
baterii układać na ścianach lub w płytkich bruzdach z pozostawieniem izolacji powietrznej.
Bruzdy te należy zakryć dopiera po próbie ciśnienia instalacji. Na każdym podejściu do przyborów sanitarnych zastosować zawory odcinające. Na doprowadzeniach wody do przyborów należy zamontować zawory:
- czerpalne w bateriach przy umywalkach i kabiny natryskowej,
- pływakowe i przelotowe – przy zbiornikach klozetowych.
Po wykonaniu instalację poddać płukaniu, dezynfekcji oraz próbie ciśnieniowej 0,6 MPa.
Zabrania się prowadzenia przewodów wodociągowych nad przewodami centralnego
ogrzewania i ciepłej wody oraz przewodami elektrycznymi.
Opracował:
Strona 23.
INSTALACJA CIEPŁEJ WODY UŻYTKOWEJ
10. Opis techniczny:
Opis instalacji ciepłej wody użytkowej. Ciepła woda użytkowa dostarczana będzie
bezpośrednio z kotła gazowego dwufunkcyjnego z komorą otwartą typu CERACLASS ZW
14-2 DVKE firmy „Junkers” o mocy 14 kW każdy, zainstalowane w łazienkach każdego mieszkania. Przewody c.w.u. projektuje się z rur miedzianych (do wody pitnej łączonych za pomocą
lutowania.
UWAGA:
W przypadku połączenia kotła c.o. z instalacją wody zimnej i ciepłej rurami innymi niż tutaj
przyjęte (tzn. miedziane) połączenia należy wykonać np. z rur stalowych ocynkowanych z zastosowaniem łączników gwintowanych. Alternatywnie dopuszcza się wykonanie instalacji wodociągowej z rur stalowych ocynkowanych lub rur polipropylenowych połączonych przy użyciu kształtek zgrzewanych. W przypadku zastosowania rur PP należy sporządzić rysunki montażowe uwzględniające wydłużalność termiczną przewodów.
Przewody poziome c.w.u. należy prowadzić ze spadkiem nie mniejszym niż 3 % w kierunku przeciwnym do kierunku przepływu wody. Poziome [przewody instalacji wewnętrznej należy prowadzić w bruzdach w poziomie posadzki. Piony c.w.u. należy mocować jednym uchwytem znajdującym się w połowie kondygnacji lub długości pionu. W przypadku poziomego
prowadzenia kilku przewodów instalacyjnych jeden nad drugim, przewody c.w.u. należy umieścić poniżej przewodów elektrycznych, gazowych i centralnego ogrzewania a powyżej przewodów wodociągowych i kanalizacyjnych.
Opracował:
Strona 25.
ETAŻOWA INSTALACJA C.O.
Charakterystyka instalacji wew. centralnego ogrzewania.
Zapotrzebowanie ciepła na kondygnacji
Q = ~ 2 x 6 kW
Temperatura obliczeniowa zewnętrzna
tz = -20 ºC
Parametry czynnika grzejnego
tz/ tp = 70/55 ºC
Opis szczegółowy etażowej instalacji c.o. Zaprojektowano wodny system centralnego
ogrzewania z dwoma kotłami gazowymi dwufunkcyjnymi z komorą otwartą typu
CERACLASS ZW 14-2 DVKE firmy „Junkers” o mocy 14 kW (x2). Kotły będą podgrzewały
również ciepła wodę użytkową. Kotły należy zainstalować w łazienkach. Do regulacji kotłów
przyjmuje się termostaty pokojowe wyposażone w przełączniki zegarowe z programatorami
dobowymi.
Instalacja zabezpieczona będzie zgodnie z PN-B-02214:1999. Pomieszczenie kotła (łazienka) spełniać będzie wymogi PN-B-02431-1:1999.
Przewody grzewcze zasilające grzejniki zaprojektowano z rur miedzianych łączonych
przez lutowanie. Woda z kotła zostanie rozdzielona na dwa obiegi grzewcze, które zasilą grzejniki konwekcyjne mieszkania na piętrze oraz doprowadzą ciepłą wodę użytkową. Przewody
grzewcze prowadzić w poziomie posadzki w otulinach termoizolacyjnych. Kompensacja wydłużeń termicznych przez istniejące łuki, załamania i kolana. Jako elementy grzejne zastosowano grzejniki płytowe typu „PURMO Compact”. Do doboru wielkości grzejników przyjęto zapotrzebowanie na moc cieplną 80-90 W/m2 powierzchni pomieszczeń oraz parametry wody zasilającej 70 ºC i powrotu wody zasilającej 55 ºC. Uwzględniono również zapas mocy dla pomieszczeń, które posiadają większe straty cieplne np. ze względu na dużą powierzchnię otworów przeszklonych. Typy dobranych grzejników, zapotrzebowanie na moc cieplną oraz rozmieszczenie przedstawiono na załączonym rysunku. Grzejniki zlokalizowane przy ścianach zewnętrznych i wewnętrznych należy zamocować do ściany. Przy grzejnikach zastosowano termostatyczne zawory grzejnikowe. Zaprojektowano grzejniki płytowe typu „PURMO Compact” z podłączeniem od dołu za pomocą zespołów zaworowo-regulacyjnych np. f-my „Herc”.
Odpowietrzenie
instalacji
za
pomocą
odpowietrzników
automatycznych
f-my
P.P.H.„Aquatherm” (ul. Łąkowa 15, 05-092 Łomianki k/Warszawy). I(instalację poddać płukaniu i próbie ciśnieniowej na 0,4 MPa. Przewody zabezpieczyć otuliną termoizolacyjną z poliuretanu np. typu „STEINONORM 300” prod. „IZOTERM” Sp. z o.o. (ul. Komorowska 49, 05830 Nadarzyn).
Strona 26.
UWAGI:
Całość robót wykonać zgodnie z obowiązującymi normami PN, BN i przepisami BHP. Spełnić
„Warunki techniczne wykonania i odbioru robót budowlano-montażowych”.
Opracował:
Strona 27.
INSTALACJA KANALIZACJI
Opis instalacji kanalizacji. Projektuje się odprowadzenie ścieków z mieszkań do istniejących już odpływów (pionów). Nie ingeruje się w odpływ całego budynku (przyłącze). Nowe
piony i poziomy kanalizacyjne wykonać z rur PCV (Ø75 i Ø160) łączonych na uszczelki gumowe. Przewody kanalizacyjne wewnątrz budynku prowadzić po ścianach lub bruzdach ścian.
Zabrania się prowadzenia przewodów kanalizacyjnych nad przewodami gazowymi i elektrycznymi. Spadki podejść powinny wynosić min. 2%. Średnice podejść do przyborów sanitarnych
wynoszą odpowiednio:
- do umywalki -
Ø 50 mm,
- do miski ustępowej - Ø 110 mm,
- do natrysku (kabiny) – Ø 50 mm.
Piony umieszczone w bruzdach powinny mieć izolację powietrzną dookoła rury. Przyjęto
ze względu na obciążenie piony o średnicy Ø 110 mm PCV. W najniższym miejscu przewodu
spustowego nad posadzką zainstalować należy rewizję ze szczelną pokrywą otworu. Przewód
spustowy wyprowadzić jako rurę wentylacyjną ponad dach. Górna część rury wentylacyjnej poniżej dachu w odległości 0,5 m od jego powierzchni powinna być powiększona w średnicy
przynajmniej o 50 mm w stosunku do średnicy przewodu spustowego i wyprowadzona do wysokości 0,5 do 1,0 m ponad dach oraz zaopatrzona w daszek ochronny. Przewody odpływowe
prowadzić wewnątrz budynku pod podłogą na takiej głębokości aby odległość, licząc od wierzchu podłogi do wierzchu przewodu, wynosiła ca najmniej 0,3 m. Minimalne spadki przewodów
odpływowych wynoszą : dla średnicy Ø 110 mm – 2 %. W miejscach, gdzie przewody przechodzą przez ściany, między ścianką rury a krawędzią otworu w ścianie powinna być pozostawiona wolna przestrzeń wypełniona materiałem utrzymującym stan stale plastyczny.
Opracował:
Strona 29.
INSTALACJA ELEKTRYCZNA
Opis instalacji elektrycznej. Budynek zasilany jest zgodnie z Warunkami Technicznymi
Przyłączenia wydanymi przez Lokalny Zakład Energetyczny.
Rozdział energii elektrycznej w obiekcie. Tablica elektryczna „TE-Z12” oraz tablica
licznikowa „TL”. Do rozprowadzenia energii elektrycznej na obszarze budynku wykonano oddzielną tablicę elektryczną licznikową „TL” którą należy zasilić z wlz budynku. Tablicę liczninikową zainstalowano w klatce schodowej. W tablicy licznikowej „TL” zamontowane będą
dwa liczniki energii elektrycznej (dla każdego mieszkania) oraz zabezpieczenie przelicznikowe.
W dalszej części nin. opisu zamieszczono obliczenia techniczne z bilansem mocy zapotrzebowanej dla mieszkań piętra nin. budynku. Z tablicy licznikowej wyprowadzone będą rozdzielnice mieszkaniowe. Mieszkania zasilić przewodami YDY 3x4 mm². W tablicach mieszkaniowych zastały zainstalowane wyłączniki nadmiarowe do zabezpieczenia obwodów odbiorczych
w mieszkaniu. Wartość zabezpieczeń dla gniazd ogólnych 10A, dla gniazd w kuchni 16A, gniazda w łazience 10A, oświetlenie 6A. Wszystkie obwody gniazd należy zabezpieczyć grupowo
lub indywidualnie wyłącznikiem różnicowo-prądowym prądzie różnicowym ΔI = 30 mA. Wyłączniki te spełniają również rolę ochrony przeciwpożarowej.
W przyjętym układzie zasilania n/w odbiorniki powinny być zasilane oddzielnymi obwodami:
- obwód pralki elektrycznej i łazienka
- obwód gniazdka nad blatem stołu dla przyłączenia mikrofalówki lub czajnika elektrycznego - kuchnia
- obwód gniazd ogólnego przeznaczenia – pokoje
- obwód oświetlenia
Obwody elektryczne, oraz rozmieszczenie gniazd, pokazano na rysunku. Dodatkowo w tablica
została wyposażona w ochronniki przepięciowe zabezpieczające domową sieć elektryczną
przed przepięciami.
Całość instalacji wykonać w układzie TN-S.
Strona 30.
Obliczenie bilansu mocy dla jednego mieszkania
L.p.
1.
1.
2.
3.
4.
5.
Grupa
odbiorników
Nazwa
odbiornika
Moc
oblicz.
Ilość
Moc zainst.
Współcz.
szt.
Pi (kW)
kj
P0 (kW)
5.
2,5
0,8
1,0
6.
7.
2,25
0,72
0,90
2.
3.
4.
Pralka
1
Gniazda
Czajnik
1
wtykowe
Inne
2
ogólnego
1-faz.
przeznacz.
podwójne i
7
pojedyńcze
Oświetlenie wewnętrzne
5
Razem
*) gniazda nad blatem kuchennym
0,90
0,7
0,35
0,25
0,5
5,5
0,95
0,84
0,48
4,60
Uwagi
8.
*)
Prąd obliczeniowy I0 = 22,7 A,
Zabezpieczenie przedlicznikowe, wyłącznik nadmiarowy selektywny I = 25 A,
(lub inny określony w warunkach przyłączenia)
Układanie instalacji elektrycznej. Osprzęt elektroinstalacyjny. Całą instalację należy
wykonać podtynkowo. Przewody kabelkowe YDYżo 3x1,5mm2 dla oświetlenia oraz YDYżo
3x2,5mm2 układać pod tynkiem. W miejscach narażonych na uszkodzenia przewody prowadzić
w rurkach ochronnych winidurowych giętkich, wykonanych z twardego winiduru typu
RVKL23. Osprzęt elektroinstalacyjny (łączniki oświetleniowe, gniazdka wtykowe, puszki) w
wykonaniu podtynkowym. W pomieszczeniach takich jak kuchnia, łazienka oraz w pomieszczeniach z przewodzącą podłogą (terrakota, beton itp.) cały osprzęt w wykonaniu szczelnym,
hermetycznym o stopniu szczelności IP44. Wszystkie gniazdka wtykowe jednofazowe wyposażone w zestyk ochronny (bolec uziemiający). Należy szczególną uwagę zwrócić przy instalowaniu gniazd wtykowych w łazienkach wyposażonych w brodzik. Nie wolno instalować
osprzętu elektroinstalacyjnego w pierwszej strefie ochronnej. W pokojach należy instalować
gniazdka wtykowe podwójne. Wysokość od posadzki instalowanego osprzętu:
- pokoje, hall, przedpokój:
•
łączniki oświetleniowe h = 1,3 - 1,4 m,
•
gniazda wtykowe
h = 0,3 m.
- kuchnie i łazienki:
•
łączniki oświetleniowe h = 1,3 -1,4 m,
•
gniazda wtykowe
h = 1,1 m.
Ochrona od porażeń prądem elektrycznym.
W projektowanej instalacji elektrycznej zastosowano samoczynne wyłączenie zasilania jako środek
ochronny przed dotykiem pośrednim (ochrona dodatkowa).
Strona 31.
W rozdzielnicy należy zainstalować szynę (zacisk) ochronną PE, do której należy, za pośrednictwem przewodów ochronnych, połączyć bolce gniazd wtykowych i metalowe obudowy osprzętu i
urządzeń elektrycznych.
We wszystkich obwodach zasilających odbiorniki elektryczne zainstalowane zostały wyłączniki
różnicowo-prądowe.
Instalacja wyrównująca potencjały. W tablicy mieszkaniowej zamontować szynę „PE” stanowiącą szynę główną uziemień wyrównujących potencjały. Do szyny wyrównującej należy przyłączyć:
- obudowy metalowe rur wody zimnej, ciepłej, kanalizacji,
- przewody ochronne „PE”,
- przewody wyrównujące potencjały – lokalne,
- obudowy mas metalowych obcych, np. zbiornika wodnego, okucia itp.
Izolacja przyjętych przewodów elektrycznych – 0,75 kV, kabli – 1 kV.
Pomiary. Po wykonaniu instalacji elektrycznych należy wykonać następujące pomiary:
a) pomiary skuteczności ochrony przeciwporażeniowej,
b) pomiary izolacji kabli i przewodów elektrycznych,
c) pomiary ciągłości metalicznej sieci wyrównującej potencjały,
d) pomiary uziemień.
Wyniki pomiarów zaprotokołować i przekazać Inwestorowi.
Uwagi końcowe. Wykaz norm związanych:
a) PN-IEC 60364-4-41 Ochrona zapewniająca bezpieczeństwo. Ochrona przeciwporażeniowa ,
b) PN-IEC 60364-4-43 Ochrona zapewniająca bezpieczeństwo. Ochrona przed
prądem przetężeniowym,
c) PN-IEC 60364-5-54 Dobór i montaż wyposażenia elektrycznego. Uziemienia i
przewody ochronne,
d) PN-IEC 60364-7-701 Wymagania dotyczące specjalnych instalacji i ich lokalizacji. Pomieszczenia wyposażone w wannę lub/i basen
natryskowy.
Wszystkie prace wykonywać zgodnie z Warunkami Technicznymi wykonania robót
budowlano-montażowych część „Instalacja elektryczne”. Wszystkie zastosowane aparaty
elektryczne w tablicach elektrycznych, winny posiadać obowiązujące atesty i certyfikaty.
Opracował:
Strona 33.

130 Głubczyce ul.Warszawska_Wykonawczy

Transkrypt

Podobne dokumenty

Gazeta ekologiczna klasy 6c (XI 2007)

Wystawy malarskie

2005_05_13-15 RASEINIAI MTPS

Francja - sprawozdanie po polsku

Integracyjne seminarium w WERFTPFUHL
