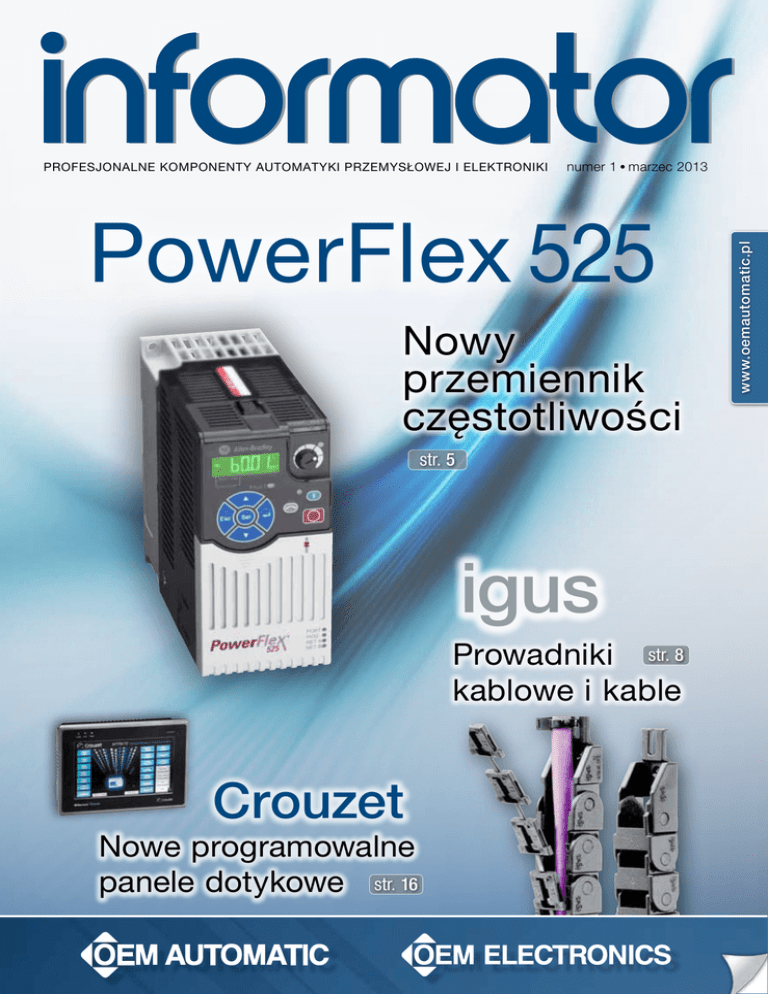

Crouzet

numer 1 • marzec 2013
PowerFlex 525
Nowy
przemiennik
częstotliwości
str. 5
igus
Prowadniki str. 8
kablowe i kable
Crouzet
Nowe programowalne
panele dotykowe str. 16
www.oemautomatic.pl
PROFESJONALNE KOMPONENTY AUTOMATYKI PRZEMYSŁOWEJ I ELEKTRONIKI
Słowo wstępu…
Mariusz Matejczyk
W numerze
Managing Director, OEM Automatic Sp. z o.o.
Wiosenna edycja Informatora zbiega się z kilkoma
ważnymi wydarzeniami w naszej firmie. Po dwóch
latach intensywnych działań poświęconych
prezentacji i pozycjonowaniu produktów na stronie
internetowej powróciliśmy do prac nad papierowymi
wydaniami katalogów. Pierwszym efektem naszych
starań jest publikacja katalogu „Komponenty Bezpieczeństwa Maszyn”
dostępnego już dla Państwa.
PowerFlex 525
ROCKWELL AUTOMATION, strona 5
Po wielu latach prac udało nam się stworzyć wydanie, które w swojej
treści obejmuje zarówno zagadnienia dotyczące doboru elementów,
jak również zawiera sporą dawkę wiedzy na temat bezpieczeństwa
systemowego.
Do końca roku planujemy jeszcze wydanie katalogów poświęconych
komponentom do montażu panelowego oraz komponentom
związanym z regulacją ciśnienia i przepływu.
Katalogi można zamawiać poprzez naszą stronę internetową:
www.oemautomatic.pl lub telefonicznie.
Przekaźnik bezpieczeństwa GSR GLP
ROCKWELL AUTOMATION, strona 6
Ponadto, miło mi Państwa poinformować o rozpoczęciu współpracy
z firmą igus – liderem rynku prowadników kablowych. Korzystając
z pozytywnych doświadczeń współpracy pomiędzy naszymi firmami
w Skandynawii, postanowiliśmy wesprzeć dystrybucję tych produktów
na terenie Polski.
Analizując nowości produktowe, które pojawiły się w naszej ofercie,
chciałbym zwrócić Państwa uwagę na nową generację przemienników
częstotliwości PowerFlex. Jestem przekonany, że ich zalety techniczne
oraz rozsądna cena znajdą uznanie użytkowników.
Prowadniki kablowe i kable
IGUS, strona 8
Zachęcam do zapoznania się z tą ofertą.
Mariusz Matejczyk, Managing Director
Switche ethernetowe
RED LION, strona 9
numer 1 • marzec 2013
PowerFlex
Nowy
przemiennik
częstotliwości
str. 5
igus
Prowadniki str. 8
kablowe i kable
Crouzet
Nowe programowalne
panele dotykowe str. 16
2
O E M informator 2 0 1 2 - 3
www.oemautomatic.pl
PROFESJONALNE KOMPONENTY AUTOMATYKI PRZEMYSŁOWEJ I ELEKTRONIKI
Redakcja OEM Automatic
wydawca OEM Automatic Sp. z o.o.
manager Mariusz Matejczyk
redakcja Aleksandra Klimek l nakład 3500 egz.
siedziba ul. Postępu 2, 02-676 Warszawa
tel. (+48 22) 863 27 22 l fax (+48 22) 863 27 24
internet www.oemautomatic.pl l [email protected]
www. oemautomatic . pl
Stacje lutownicze
JBC, strona 16
y
w
o
N
!
g
o
l
kat a
Komponenty
bezpieczeństwa
maszyn
Oddając do dyspozycji nowy katalog
Komponentów Bezpieczeństwa, uwzględniliśmy
Państwa sugestie. Przedstawiamy w nim
kompleksową ofertę komponentów: zarówno
tych niezbędnych do zapewnienia zgodności
z wymaganiami zasadniczymi nowych maszyn,
jak i z wymaganiami minimalnymi odnoszącymi
się do maszyn modernizowanych.
Mamy nadzieję, że nasz dział Bezpieczeństwa
Maszyn okaże się pomocny w rozwiązywaniu
Państwa problemów i realizowaniu najbardziej
skomplikowanych zadań.
Jeśli chcecie Państwo otrzymać nowy katalog
bezpieczeństwa w wersji papierowej, prosimy
o wypełnienie formularza na naszej stronie
internetowej: www.oemautomatic.pl
Nowa rodzina
blokad Salus ze stali
nierdzewnej
do zastosowań
w trudnych
warunkach
Szczegółowe informacje:
Jarosław Kalista tel. +48 22 863 27 22
e-mail: [email protected]
TLS-Z – nowa
generacja wyłącznika
TLS zapewniającego
bezpieczeństwo
na poziomie PLe
Kurtyny Micro 400
w obudowie
o stopniu ochrony
IP69K, o średnicy
tylko 29 mm
GSR – nowa gama
przekaźników
bezpieczeństwa
z konfigurowalna
logiką
Falowniki z funkcjami
bezpieczeństwa
SensaGuard – nowy
bezdotykowy
wyłącznik
bezpieczeństwa
O E M informator 2 0 1 3 - 1
www. oemautomatic . pl
3
Zmodernizowana rodzina
przekaźników czasowych
Chronos 2
Ciesząca się bardzo dużą popularnością rodzina przekaźników czasowych
serii Chronos 2 doczekała się modernizacji. Zmiany zewnętrzne są zauważalne
dzięki użyciu obudów wcześniej zastosowanych w przekaźnikach kontrolnych
tego producenta. Większych modyfikacji dokonano wewnątrz – dzięki temu
jeszcze bardziej wzrosła niezawodność przekaźników. Zapewne dobrą informacją
dla aktualnych użytkowników Chronos 2 jest fakt, że zarówno wymiary, jak
i rozmieszczenie zacisków na obudowie nie zostały zmienione. Nie ma zatem
konieczności zmiany połączeń w istniejących projektach.
Również oznaczenia typów pozostały takie same (np. MAR1, MUR3). Zmieniona
jest tylko jedna cyfra w numerach katalogowych. Przykładowo, dotychczasowy
numer katalogowy przekaźnika MUR1 to 88826105, a jego następcy, również
MUR1, ale nowej generacji – 88827105.
Fakty
Opcja
• Wielonapięciowe
• Podłączenie czujników
• Wielofunkcyjne lub jednofunkcyjne
3-przewodowych
• Wyjścia przekaźnikowe lub SSR
• Podłączenie zewnętrznego
• Zakres nastaw od 0,1 s do 100 h
zasilania do wejścia sterującego
• Zaciski śrubowe lub sprężynowe
• Sygnalizacja LED
Szczegółowe informacje:
Andrzej Kalata tel. +48 22 863 27 22
e-mail: [email protected]
Zasilacze o mocy do 2400 W
Firma Lutze wprowadziła do oferty zasilacze o mocy do 2400 W zasilane z sieci trójfazowej o napięciu
400–500 V. Do dyspozycji mamy dwa modele zasilaczy z napięciem wyjściowym 24 V DC oraz 48 V DC.
Konstrukcja techniczna zasilaczy pozwala na połączenie
do czterech urządzeń pracujących równolegle
redundantnie. Monitorowanie pracy zasilacza jest możliwe
dzięki: wyjściu przekaźnikowemu NO oraz analogowym
sygnałom 0–10 V lub 4–20 mA, które są bezpośrednim
odwzorowaniem wartości napięcia na wyjściu zasilacza.
Zasilacze wyposażone są w klawisze funkcyjne, które
dają możliwość dodatkowej regulacji. Wybrane funkcje
prezentowane są na wyświetlaczu. Podczas normalnej
pracy wyświetlacz wskazuje aktualną wartość napięcia
i prądu na wyjściu.
Fakty
• Napięcie znamionowe: 3 × AC 400–500 V
• Moc: 2400 W
• Napięcie wyjściowe: 24 V DC lub 48 V DC
• Sprawność: > 92%
• Temperatura pracy: –20÷60°C
• Wymiary: 233 × 158 × 102 mm
4
O E M informator 2 0 1 3 - 1
www. oemautomatic . pl
Szczegółowe informacje:
Krzysztof Zieliński tel. +48 22 863 27 22
e-mail: [email protected]
Now y przemiennik
!
ć
ś
o
częstotliwości
Now
PowerFlex 525
Kolejna generacja napędów wysokiej
wydajności z elastycznym sterowaniem.
PowerFlex 525 to pierwszy z kompaktowych, w pełni
funkcjonalnych napędów nowej generacji marki Allen-Bradley,
charakteryzujący się budową modułową, zakresem mocy
od 0,4 do 22 kW i zakresem napięć zasilania od 100 do 600 V AC.
Przemiennik został zaprojektowany, aby zapewnić użytkownikom
zwiększenie wydajności systemu przy jednoczesnym ograniczeniu
czasu i kosztów projektowania oraz wdrażania nowych maszyn
i instalacji.
PowerFlex 525 oferuje:
•
•
•
•
•
Wbudowany port Ethernet/IP
Zintegrowaną funkcję Safe Torque-Off (PL d, SIL 2, Cat 3)
Możliwość programowania przez port USB
Funkcję oszczędzania energii
Zintegrowany panel HIM
Innowacyjna budowa modułowa
Napęd PowerFlex 525 zbudowany jest z dwóch modułów: modułu
mocy i modułu sterowania. Moduły te można łatwo rozłączyć
i niezależnie od siebie wykonywać montaż i okablowanie modułu mocy
oraz konfigurację parametrów w module sterowania. Taki sam moduł
sterowania obsługuje cały zakres mocy napędu PowerFlex 525.
Prosta instalacja i konfiguracja
Programowanie jest szybkie i wygodne dzięki konfiguracji MainsFree.
Wystarczy podłączyć zdjęty moduł sterowania napędu PowerFlex 525
do komputera PC za pomocą standardowego kabla USB, aby szybko
wgrać lub przekopiować ustawienia i parametry. Cały proces odbywa
się z wykorzystaniem darmowej aplikacji Connected Components
Workbench.
W napędzie PowerFlex 525 można zamontować jednocześnie jedną
z opcjonalnych kart komunikacyjnych oraz kartę enkodera, zachowując
przy tym kompaktowe wymiary urządzenia.
Szczegółowe informacje:
Jacek Pietraszek tel. +48 22 863 27 22
e-mail: [email protected]
O E M informator 2 0 1 3 - 1
www. oemautomatic . pl
5
Przekaźnik bezpieczeństwa
GSR GLP
R
Rodzina przekaźników GSR została ostatnio rozszerzona o kolejny moduł
GSR GLP. Ten przekaźnik bezpieczeństwa wykorzystuje dwa czujniki
zbliżeniowe jako wejścia do monitorowania prędkości i odblokowuje
osłonę, gdy urządzenie osiągnie bezpieczną prędkość. GSR GLP
posiada jednoprzewodowe łącze bezpieczeństwa do łączenia z innymi
przekaźnikami serii GSR.
Fakty
• Kompaktowy przekaźnik, obudowa 22,5 mm
• We/Wy jednoprzewodowego łącza bezpieczeństwa
• Konfigurowany reset, logika i prędkość
• 2 wejścia dla czujników zbliżeniowych PNP
• 1 dwukanałowe wejście bezpieczeństwa
• 2 wyjścia bezpieczeństwa PNP
• 2 wyjścia PNP Lock
Szczegółowe informacje:
Jarosław Kalista tel. +48 22 863 27 22
e-mail: [email protected]
• 1 wyjście sygnałowe PNP
• PL d zgodnie z EN-ISO 13849-1
Wyłącznik ryglujący
TLS-Z GD2
R
Nowy wyłącznik z ryglowaniem z wbudowanym
czujnikiem RFID, zapewniający najwyższym poziom
bezpieczeństwa PL e zgodnie z wymogami normy
EN-ISO 13849-1.
Wyłącznik posiada 2 wyjścia PNP bezpieczeństwa, które
mogą być łączone w szereg z innymi komponentami
bezpieczeństwa, takimi jak: kurtyny świetlne, wyłączniki
E-Stop i SensaGuard. TLS-Z GD2 jest dostępny
w dwóch wersjach: ryglowany napięciem i odryglowywany
napięciem. Wyłącznik ten posiada złącze M12 8-Pin.
Fakty
•
•
•
•
•
•
6
PL e zgodnie z EN-ISO 13849-1
2 wyjścia PNP bezpieczeństwa
1 wyjście sygnałowe PNP
Złącze: M12 8-Pin
Stopień ochrony: IP69K
Siła ryglowania: do 2000 N
O E M informator 2 0 1 3 - 1
www. oemautomatic . pl
Szczegółowe informacje:
Radoslaw Wronko tel. +48 22 863 27 22
e-mail: [email protected]
TL46
Wybrane cechy
• Częstotliwości przełączania:
15, 20 lub 30 kHz
• Szerokie spektrum RGB–LED
• Ustawienie: automatyczne, ręczne, zdalne lub dynamiczne
• Wskazanie: 5-segmentowy
bargraf lub 4-cyfrowy wyświetlacz
• Wyjście: NPN/PNP i analogowe
• Krótki czas odpowiedzi: 25 μs
• Precyzyjna plamka w kierunku poziomym lub pionowym
TL46 – elastyczne i wydajne
czujniki kontrastu
W procesach napełniania i pakowania w maszynach pakujących
niezwykle ważna jest synchronizacja działań maszyny. Wszystkie
ruchy jej poszczególnych elementów muszą być skoordynowane.
Najczęściej na produkt, który ma być spozycjonowany, a następnie
np. pocięty, nanoszone są kolorowe znaczniki pozycjonujące.
Wysoka rozdzielczość, głębia ostrości i szybkość przetwarzania
to kluczowe cechy czujników w aplikacjach niezawodnego
wykrywania znaczników pozycjonujących.
Na wykrywanie kolorowych znaczników mogą wpływać takie
cechy, jak:
•
•
•
różne kształty produktów (butelki, puszki, blistry, worki, rury),
różne materiały wykonania przedmiotu (szkło, plastik, metal),
różne powierzchnie (nieprzezroczyste, o bardzo dużym stopniu odbicia, przezroczyste).
Rys. Przykładowe aplikacje. Wykrywanie znaczników pozycjonujących.
Szczegółowe informacje:
Mariusz Szabłowski tel. +48 22 863 27 22
e-mail: [email protected]
O E M informator 2 0 1 3 - 1
www. oemautomatic . pl
7
Nowość! Prowadniki
kablowe i kable igus
t e raz
w o f e r c ie
OEM A u t o m
a
Firmy OEM Automatic i igus nawiązały współpracę w zakresie
dystrybucji prowadników kablowych i kabli dedykowanych
do zastosowań dynamicznych.
tic!
Firma igus to jeden z czołowych producentów innowacyjnych rozwiązań
w dziedzinie prowadników, przewodów, kabli do połączeń ruchomych oraz
wysoko wydajnych polimerowych systemów łożyskowych odpowiednich
do stosowania we wszystkich gałęziach przemysłu.
Systemy zasilania – prowadzenie przewodów od igus, oferowane
jako konfekcjonowane, gotowe do podłączenia systemy readychain,
dostępne są również oddzielnie, w formie prowadników kablowych
i specjalnych, giętkich przewodów chainflex. Systemy mogą pracować
w wariancie samonośnym – na drogach do kilku metrów przesuwu, np.
w obrabiarkach, maszynach pakujących, ploterach, oraz w wariancie
ślizgowym – na drogach liczących nawet do kilkuset metrów przesuwu,
np. przy zasilaniu i sterowaniu suwnic. Prowadniki mogą być używane
do transportu zarówno przewodów elektrycznych, pneumatycznych, jak
też hydraulicznych. Elastyczne przewody są przeznaczone do wszystkich
zastosowań i zakresów ruchu, także o zmniejszonym tarciu i zwiększonej
odporności na zużycie. W ofercie firmy znajduje się ponad 80 000
produktów, dostępnych z magazynu.
Fakty
• Bezpieczne prowadzenie przewodów w ciągłym ruchu i w różnych płaszczyznach przesuwu
• Długi, obliczalny okres użytkowania przy dużych obciążeniach i wysokich parametrach użytkowania
• Odpowiednie do stosowania zarówno
w pomieszczeniach czystych, a także o dużym zapyleniu i zabrudzeniu
• Odporność chemiczna, na wysokie temperatury, na gorące wióry i odpryski
• Dostępne wersje z odwróconym promieniem gięcia
• Wersje otwierane po wewnętrznym i po zewnętrznym promieniu lub całkowicie zakryte
8
O E M informator 2 0 1 3 - 1
www. oemautomatic . pl
Szczegółowe informacje:
Emilian Dudek tel. +48 22 863 27 22
e-mail: [email protected]
Switche
PRODUCT DATASHEET
SLX-5/8MS-1/4/5
ethernetowe
MANAGED SWITCHES
ort industrial
be rugged,
pact DIN rail
ware to keep
.
witch with up
ode)
(RSTP) for
curity
nt
eration
Firma Red Lion, producent paneli sterowniczych, wyświetlaczy,
mierników i przetworników, poszerzyła portfolio dostępnych
produktów o switche ethernetowe. Stało się to możliwe dzięki
przejęciu firm: N-Tron i Sixnet, które dostarczają switche
ethernetowe dedykowane do zastosowań w różnych środowiskach
sieciowych. Dzięki bardzo wysokiej jakości wykonania oraz
odporności na wstrząsy i wibracje urządzenia te charakteryzują
się wysoką niezawodnością.
Switche N-Tron:
Switche Sixnet:
• Obudowa metalowa
• Zarządzalne, niezarządzalne, praca w ringu
• Montaż: na szynie DIN lub 19’’ rack
• Montaż: na szynie DIN lub 19’’ rack
• MTBF > 2 000 000 h
• Plug&play
• Zasilanie: z dwóch źródeł
• MTBF > 1 000 000 h
• Stopnień szczelności: do IP67
• Zasilanie: z jednego lub dwóch źródeł
• Zakres temperatury pracy: -40 do +85˚C
• Stopnień szczelności: do IP67
• Odporność: na uderzenie do 200 G, wibracje do 50 G
• Zakres temperatury pracy: -40 do +85˚C
• Gwarancja: 3 lata
rying)
Szczegółowe informacje:
Krzysztof Zieliński tel. +48 22 863 27 22
e-mail: [email protected]
ostics
Silniki bezszczotkowe
& more
ever
Zone 2) and
dels)
otection
g
positions
019 • USA •
Ultra fast
Fault-Tolerant
Ring
o mocy do 192 W
Nowa generacja wysokowydajnych
silników bezszczotkowych, o mocach
wyjściowych od 34 do 192 W
i dwóch rodzajach zintegrowanych
elektronicznych systemów sterowania.
Dzięki przyjaznemu użytkownikowi
oprogramowaniu są łatwe w obsłudze.
Doskonała gęstość mocy, zintegrowany
+1 518
877 5173
układ
elektroniczny oraz liczne funkcje
do kontroli prędkości, momentu
obrotowego
i
pozycjonowania
z absolutną precyzją, sprawiają, że
są silniki te są idealne do zastosowań
w przemyśle, kontroli dostępu oraz
w sektorze energetycznym.
Fakty
• Moc od 34 do 192 W
• Intuicyjny interfejs człowiek-maszyna (HMI)
• TNi21: sterownik prędkości
i momentu obrotowego
• SMi21: sterownik położenia, prędkości
i momentu obrotowego
www.sixnet.com
• Napięcie zasilania 12, 24 i 48 V
• Pobór tylko 1 W w stanie czuwania
• Szeroki zakres ustawień
• 6 wejść, 4 wyjścia
Szczegółowe informacje:
Wojciech Drabik tel. +48 22 863 27 22
e-mail: [email protected]
O E M informator 2 0 1 3 - 1
www. oemautomatic . pl
9
Systemy radiowe LPR-1D
Fakty
• Dokładność: do ±5 cm
• Zakres pomiarowy: do 1800 m
• Częstotliwość: 5,8 GHz, IBM
• Dostępne interfejsy: RS232,
Ethernet TCP/IP, Profibus
• Odporny na trudne warunki
atmosferyczne, wibracje,
zanieczyszczenia
• Łatwy w montażu i konfiguracji
• System bezobsługowy
Rys. 1. Pozycjonowanie mostu
i wózka suwnicy z zabronioną strefą
Pomiary odległości, antykolizja,
pozycjonowanie, rejestrowanie
danych i komunikacja
LPR-1D to bezprzewodowy system
do pomiaru odległości oparty na
technologii radiowej. W zależności od
aplikacji do jednostki czujnika mogą
być podłączone 4 anteny o różnych
charakterystykach. Oprócz mierzenia
odległości
między
poszczególnymi
antenami jednostek, system ten może
dokonywać transmisji danych (np. pozycji
wciągnika, sygnałów: otwarty/zamknięty,
sygnałów z tensometrów) pozyskanych
Rys. 2. Transmisja danych i unikanie kolizji
mostów suwnicy na różnych poziomach
z innych urządzeń poprzez moduł IO.
Konfiguracja odbywa się poprzez darmowe
oprogramowanie dołączone do czujników.
Opcjonalnie czujnik może być wyposażony
w 7 konfigurowalnych przekaźników.
Wszystkie dane dostępne są na każdej
z 2 sparowanych jednostek systemu. LPR1D może pracować równolegle z sieciami
Wi-Fi i innymi urządzeniami (np. pilotami
do zdalnego sterowania) w trudnych
warunkach przemysłowych.
Rys. 3. Unikanie kolizji mostów oraz
monitorowanie obciążenia suwnicy
Szczegółowe informacje:
Mariusz Szabłowski tel. +48 22 863 27 22
e-mail: [email protected]
10
O E M informator 2 0 1 3 - 1
www. oemautomatic . pl
Cyfrowy manometr
ze zintegrowanym
wyświetlaczem
Fakty
• Wyposażony jest w 4-cyfrowy
wyświetlacz obracany o 360º,
co zapewnia łatwy odczyt niezależnie
od pozycji montażu
• Zasilanie akumulatorowe, po upływie
określonego czasu wyłącza się
automatycznie, co zapewnia możliwość
wykonywania pomiarów niezależnie
od stałego źródła zasilania
• Duża precyzja odczytu – szersze
spektrum zastosowania (hydraulika,
pneumatyka, mechanika budowy
maszyn itd.)
• Możliwe wykonanie specjalne:
wskazanie ciśnienia maksymalnego
oraz minimalnego, zakres ciśnień
do 2000 bar, wyjście analogowe
lub alarmowe
Szczegółowe informacje:
Jakub Sobolak tel. +48 22 863 27 22
e-mail: [email protected]
Dane techniczne
• Zakres ciśnień: 0–700 bar
• Dokładność: ±0,5% zakresu pomiarowego zgodnie z DIN 16086 (0,25% BFSL)
• Odporność na nadciśnienie: < 40 bar 3 x; > 60 bar 2 x; > 250 bar 1,5 x
• Szybkość uaktualniania: 5 x/s (standard); 1–10 x/s (opcjonalnie)
• Przyłącze procesowe: G¼ B, ¼ NPT
• Obudowa: stal nierdzewna
• Części stykające się z medium:
- zakres pomiarowy: ≤ 50 bar (stal nierdzewna, tlenki aluminium, NBR)
- zakres pomiarowy: ≥ 100 bar (stal nierdzewna, mikrofilm)
• Temperatura medium: –30˚C do +85ºC (–30 ºC…+100°C ≥ 100 bar)
• Temperatura otoczenia: 0˚C do +60ºC
Zawór elektromagnetyczny 2-drogowy
Seria L182
Elektrozawór jest solidnie wykonany i charakteryzuje się niezawodnością pracy
oraz łatwym montażem. Jego zadaniem jest sterowanie przepływem cieczy
oraz gazów kompatybilnych z materiałami zaworu. Główne przeznaczenie
znajduje w przemyśle spożywczym, chemicznym i farmaceutycznym. Dzięki
atestowi PZH możliwe jest zastosowanie zaworów w aplikacjach obróbki
wodnej, wymagających kontaktu z wodą pitną.
Dane techniczne
Szczegółowe informacje:
Jakub Sobolak tel. +48 22 863 27 22
e-mail: [email protected]
• Maksymalne ciśnienie robocze: 16 bar
• Materiał korpusu: mosiądz lub stal nierdzewna AISI 316L
• Przyłącze procesowe: G3/8-G1
• Przepływ: 2,5–12 m3/h
• Uszczelnienie: NBR, FPM, EPDM
• Temperatura medium: –10°C do +140°C
• Lepkość medium: ~37 cStokes
• Napięcie: 12–24 V DC, 24–115–230 V AC /50–60 Hz
O E M informator 2 0 1 3 - 1
www. oemautomatic . pl
11
CONTROL DEVICES FOR FLUIDS
Regulowany, mechaniczny
czujnik ciśnienia PMN
Uniwersalny czujnik ciśnienia o szerokim zakresie pomiarowym
od 0,1 do 300 bar. Dzięki możliwości różnorakiej konfiguracji
przyłączy oraz membran czujnik PMN ma wiele zastosowań.
Na życzenie możliwe wykonanie regulacji nastawy (malejąco – rosnąco)
oraz wersji do aplikacji z tlenem.
Zastosowanie
•
•
•
•
Aplikacje hydrauliczne
Wdrożenia pneumatyczne
Projekty z zakresu inżynierii mechanicznej i samochodowej
Przy budowie różnego rodzaju instalacji ciśnieniowych
Dane techniczne
•
•
•
•
•
•
•
•
•
•
Zakres ciśnień: 0,1–300 bar
Maksymalne napięcie: 48 V AC/DC
Prąd: 0,5 (0,2) A
Styk: NO lub NC
Przyłącze procesowe: G1/8, G1/4, M10 x 1, M12 x 1
Liczba cykli: 200/min (membrana), 80/min (tłok)
Korpus: mosiądz, stal niskowęglowa, stal nierdzewna
Całkowita żywotność: 100 0000 operacji
Zakres temperatury: –40°C do +140°C
Membrana: NBR, FKM, silikon, HNBR, neopren, EPDM
Szczegółowe informacje:
Jakub Sobolak tel. +48 22 863 27 22
e-mail: [email protected]
Wtyczki ze standardową
klasą ochrony IP65
Wtyczki ze standardową klasą ochrony IP65 stosuje się do zaworów
elektromagnetycznych, czujników i przetworników ciśnienia oraz w pneumatyce
i hydraulice. Są łatwe w montażu, wyposażone w uszczelkę płaską lub
profilowaną. Występują w formie standardowej oraz przemysłowej. Ponadto
posiadają szeroki wybór obwodów zabezpieczających.
Dane techniczne
C122…
C182…
Napięcie nominalne
250 V AC lub 300 V DC
250 V AC lub 300 V DC
Nominalny prąd
10 A
10 A
Rozstaw pinów
11 mm
18 mm
Liczba wtyków
2 piny + uziemienie
3 piny + uziemienie
Temperatura pracy
–40°C do +90°C
–40°C do +90°C
Średnica kabli
4–10 mm
6–10 mm
Materiał przyłącza
PA
PA
Szczegółowe informacje:
Jakub Sobolak tel. +48 602 551 099
e-mail: [email protected]
12
O E M informator 2 0 1 3 - 1
www. oemautomatic . pl
Obudowy D-Sub
Firma Ossi Connectors jest jednym
z wiodących producentów obudów
D-Sub, paneli, złączy oraz produktów
wykorzystywanych w aplikacjach
wymagających połączeń.
Komponenty dostarczane są na rynek
europejski poprzez sieć starannie
wyselekcjonowanych dystrybutorów.
W Polsce jest to firma OEM Automatic.
Wspólnie
staramy
się
sprostać
wymaganiom
stawianym
przez
rynek oferując komponenty zarówno
standardowe jak i szyte na miarę, pod
konkretne aplikacje. Skupiamy się na
sektorach rynku, takich jak producenci
wiązek kablowych, telekomunikacja,
producenci sprzętu medycznego oraz
urządzeń pomiarowych.
Bliska i wieloletnia współpraca firmy OEM,
zarówno w Polsce jak i Skandynawii wraz
z Ossi Connectors owocuje wysoką
jakością obsługi, krótkimi czasami dostaw
oraz konkurencyjnymi cenami.
Nowoczesne, w pełni automatyczne
maszyny montażowe oraz doświadczona
i wykwalifikowana kadra zapewniają
wysoką jakość na każdym etapie
produkcji. Na liczącej 2500 m2
powierzchni zlokalizowana jest część
produkcyjna, pojemny magazyn oraz
biuro projektowe. Projekt, produkcja
narzędzi oraz prototypów odbywa
się na miejscu co znacząco wpływa
na skrócenie czasu od zamówienia
specjalnego do wysyłki. Elementy
standardowe niemal od razu spływają
z
taśmy
produkcyjnej
gotowe
do wysłania.
Szczegółowe informacje:
Krzysztof Główka tel. +48 669 917 931
e-mail: [email protected]
www.oemelectronics.pl
Elektryczny przepływomierz
CONTROL DEVICES FOR FLUIDS
z wizualnym wskaźnikiem IF...VE
Zastosowanie
• Opróżnianie zbiorników z cieczą
• Obieg paliw płynnych lub gazowych
• Chłodzenie transformatorów przemysłowych
• Przemysł chłodniczy
• Przemysł grzewczy przy pompach ciepłowniczych,
piece i urządzenia wymiany ciepła
• Przemysł spożywczy
• Przemysł chemiczny i farmaceutyczny
Dane techniczne
• Przepływ: 0,1–60 l/min (H2O)
• Materiał korpusu: aluminium anodowane, mosiądz, stal nierdzewna
• Maksymalne ciśnienie: 15 bar
• Przyłącze procesowe: G1/4”, G1/2”, G1”
• Uszczelnienie: NBR, FKM, EPDM
• Temperatura pracy: -10°C do +100°C (na życzenie do +130°C)
• Mocowanie: tylko pionowo (maksymalne odchylenie ±15°)
• Wlot medium: z dołu
• Napięcie przełączania: DC: 60 W; AC: 60 VA
• Maksymalne napięcie pracy: 220 V/50 Hz
• Napięcie niszczące: 300 V
• Styk: NO (standard), SPDT (na życzenie)
• Klasa ochrony: IP65
Szczegółowe informacje:
Krzysztof Biesaga tel. +48 602 551 099
e-mail: [email protected]
Superkondensatory
Maxwell Technologies to amerykański producent
superkondensatorów. Ponad czterdziestoletnia tradycja
oraz duże nakłady na rozwój powodują, że firma ta jest
globalnym liderem oferującym innowacyjne, niezawodne
i niezwykle wydajne rozwiązania m. in. w zakresie
rekuperacji energii.
Produkty Maxwella używane są głównie w przemyśle
odnawialnych energii, samochodowym, ciężkim transporcie,
komunikacji bezprzewodowej, elektronice przemysłowej oraz
użytkowej. Oprócz modułów oraz dużych ogniw w ofercie
Maxwella znajdują się również kompaktowe, przeznaczone
do montażu na PCB superkondensatory serii PC10, HC oraz
BC. Ogniwa te są dedykowane do samochodowych systemów
kontroli, urządzeń medycznych, elektroniki użytkowej, systemów
transmisji bezprzewodowej, automatycznych czytników,
a w przypadku serii BC również do zasilania awaryjnego,
systemów kontroli ustawienia turbin wiatrowych i wielu innych
aplikacji wymagających impulsów mocy, które nie mogą
być efektywnie dostarczone przez baterie, akumulatory czy
zasilacze.
Seria BC (D
)
Napięcie zn
amionowe
: 2,7V
Dostępne
pojemnośc
i: 310F ;
350F
Seria PC10
Napięcie zn
amionowe
: 2,2V ; 2
Dostępne
,5V
pojemnośc
i: 10F
Seria HC
Napięcie zn
amionowe
: 2,7V
Dostępne
pojemnośc
i: 1F ; 3
25F ; 50F
,3F ; 5F ;
; 100F ; 15
10F ;
0F
Szczegółowe informacje:
Krzysztof Napiórkowski tel. +48 669 910 901
e-mail: [email protected]
www.oemelectronics.pl
14
O E M informator 2 0 1 2 - 3
www. oemautomatic . pl
Wymień stare urządzenie,
a otrzymasz
10 powodów,
dla których warto kupić
do 200 EUR rabatu
przy zakupie stacji JBC !
O szczegóły pytaj handlowców.
Promocja ważna do 31 lipca 2013 r.
stację lutowniczą JBC
1. Lutowanie w niższej temperaturze
(o 50ºC mniej niż urządzenia innych producentów)
Grot nagrzewa się bardzo szybko, co ma duże znaczenie dla zwiększenia
efektywności procesu lutowania.
2. 350°C w ciągu 2 sekund
System nagrzewania grotu w lutownicy JBC pozwala na osiągnięcie
temperatury lutowania, tj. 350°C, w ciągu 2 sekund.
3. 5-krotnie dłuższa żywotność grotów
Stacje lutownicze JBC mają tryby uśpienia i hibernacji, przez
co obniżana jest temperatura grotu, gdy stacja nie jest używana.
4. Zwiększenie efektywności pracy
Wymiana grotów na gorąco.
5. 6 różnych narzędzi
3 rodzaje kolb do lutowania, ręczny podajnik cyny, mikropęseta,
pęseta, mikrorozlutownica, rozlutownica.
6. Ergonomia narzędzi
Lekkie kolby i duży komfort pracy.
7. Kontrola procesów lutowania - Menu
Umożliwia programowania i odczytywanie
statystyk pracy.
8. 400 różnych grotów
Najszersza oferta grotów na rynku.
9. Innowacyjność
JBC buduje stacje lutownicze,
uwzględniając potrzeby
i uwagi klientów.
10. Wsparcie techniczne
Szczegółowe informacje:
Andrzej Zawiliński tel. +48 609 670 989
e-mail: [email protected]
www.oemelectronics.pl
O E M informator 2 0 1 2 - 3
www. oemautomatic . pl
15
OPŁATA POBRANA
„TP”/TAXE PERCUE - POLAND
umowa Nr 483/HH/W-wa/S/08
z CP OR Warszawa z dnia 12.09.2008r.
Nadano w UP Warszawa 113
OEM AUTOMATIC Sp. z o.o.
ul. Postępu 2,
02-676 Warszawa, Polska
PRZESYŁKA REKLAMOWA
Nowe programowalne
panele dotykowe
Odkryj ich zalety:
Specyfikacja:
• Kompaktowe i wytrzymałe
• Zoptymalizowane do współpracy z rodziną
sterowników programowalnych Millenium 3
• Kompaktowe panele dotykowe rezystancyjne 4"3 oraz 7"
• Szeroki kąt widzenia 70° – horyzontalnie i wertykalnie
• LCD – 65 536 kolorów
• Wysoka jasność i rozdzielczość
• Wyświetlanie tekstów, danych, wykresów, animacji
• Bezpośrednie połączenie z Millenium 3
• Alarmy i receptury
poprzez port do programowania
• Pamięć wewnętrzna flash (128 MB); opcjonalnie karta SD lub pamięć USB
• Port szeregowy RS232/RS485; opcjonalnie porty USB i/lub Ethernet TCP/IP
• Bezpośrednie łączenie z Millenium 3 poprzez port programowania (24 V DC)
• Oprogramowanie EB – kompatybilne z Windows 2000/XP/Vista/7
• Łatwy montaż
Szczegółowe informacje:
Andrzej Kalata tel. +48 22 863 27 22
e-mail: [email protected]
• Stopień ochrony IP65/NEMA 4
• Certyfikaty CE, UL, cUL
• Możliwe adaptacje poprzez Customer Adaptation Center
OEM Automatic Sp. z o.o.
Postępu 2, 02-676 Warszawa | telefon +48 22 863 27 22
+48 22 863 27 24 | internet www.oemautomatic.pl | [email protected]
adres
fax
