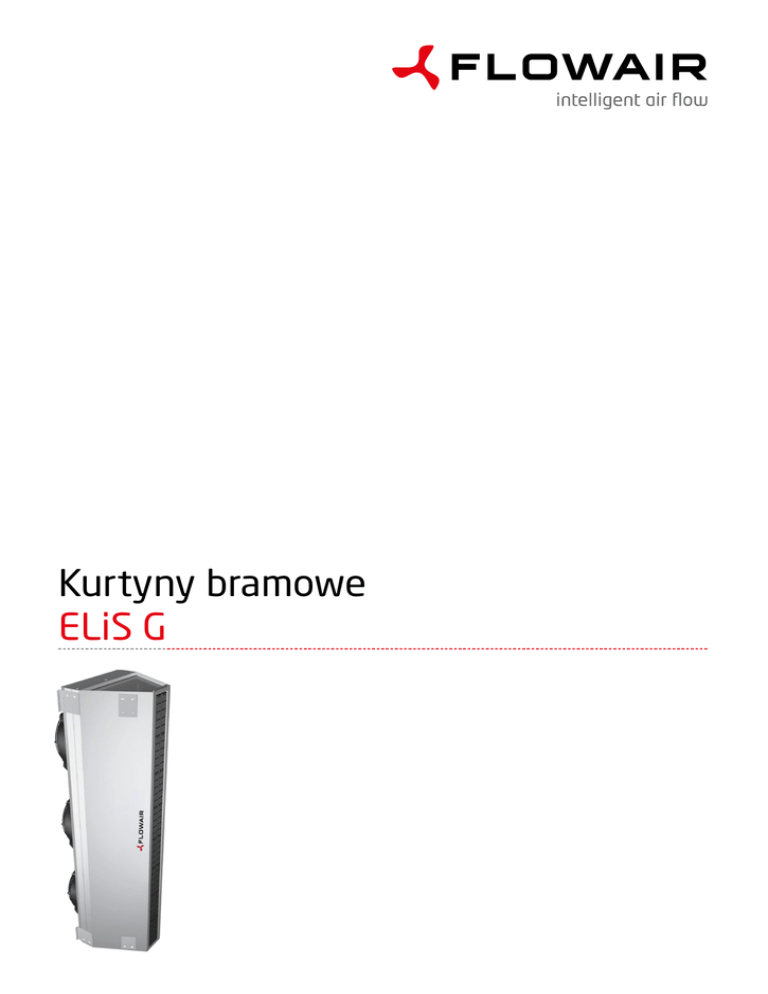

Kurtyny bramowe ELiS G

Kurtyny bramowe
ELiS G
Spis
treści
Ogólna charakterystyka.......................................................................................................................................................3
Konstrukcja..................................................................................................................................................................................................4
Wymiary.............................................................................................................................................................................................................5
Dane techniczne................................................................................................................................................................................5
Montaż.................................................................................................................................................................................................................6
Sterowanie....................................................................................................................................................................................................7
System FLOWAIR................................................................................................................................................................................7
Elementy sterowania.................................................................................................................................................................8
Schemat blokowy............................................................................................................................................................................9
Tabela mocy grzewczych – ELiS G1-W-150.................................................................................. 10
Tabela mocy grzewczych – ELiS G1-W-200.................................................................................. 10
Tabela mocy grzewczych – ELiS G1-E-150/200..................................................................... 11
2
www.flowair.com
Ogólna charakterystyka
Kurtyna bramowe ELiS G
Max. zasięg(1) [m]
Moc cieplna(2) [kW]
Wydajność [m3/h]
Masa [kg]
Konstrukcja
Kolor
7,5
24,4–28,2
6200–8600
43–67
stal + tworzywo
srebrno-grafitowy(3)
Zasięg pionowy strumienia izotermicznego, przy prędkości granicznej powyżej 3 m/s
Przy temp. czynnika grzewczego 90/70oC, temp. powietrza na wlocie do urządzenia 10oC
(3)
Na życzenie klienta urządzenie dostępne jest również w innych kolorach
(1)
(2)
Kurtyny powietrzne ELiS G to wysokowydajne
urządzenia przemysłowe, które ograniczają straty
ciepła związane z wymianą powietrza między
pomieszczeniem a otoczeniem. Ponadto skutecznie
zabezpieczają pomieszczenie przed napływem
insektów, kurzu i pyłu.
Obudowa wykonana ze stali ocynkowanej oraz
elementów z tworzywa sztucznego. Regulowana
kratka wylotowa +/-10o pozwala na ustawienie
odpowiedniego kąta strumienia nawiewanego
powietrza. Kurtyny można łączyć w większe zespoły
i montować w pozycji poziomej lub pionowej.
Kurtyny ELiS G:
• występują w 2 długościach: 1,5 m lub 2 m
• występują w 3 wersjach:
– bez elementów grzejnych tzw. kurtyna zimna (N)
– z wymiennikiem wodnym (W)
– z grzałkami elektrycznymi (E)
• przeznaczone są zarówno do montażu poziomego
jak i pionowego
OZNACZENIA KURTYN BRAMOWYCH ELiS G
G1-W-100
ELiS G1-N/W/E-150
G1 — ELiS G, zasięg kurtyny 7—7,5 m
N— kurtyna bez wymiennika ciepła (zimna)
W— kurtyna z wodnym wymiennikiem ciepła
E — kurtyna z grzałkami elektrycznymi
ELiS G1-N/W/E-200
www.flowair.com
150/200 — długość szczeliny nawiewu
3
Konstrukcja
Obudowa urządzenia
Wykonana ze stali ocynkowanej oraz
z elementów tworzywa.
Szeroki typoszereg
Kurtyny z wymiennikiem wodnym,
grzałkami elektrycznymi i bez wkładu
grzejnego (zimne) dostępne w dwóch
wymiarach 1,5 m i 2 m.
UCHWYTY MONTAŻOWE
w STANDARDZIE
W standardzie urządzenia wyposażone zostały
w elementy montażowe.
WYSOKOWYDAJNE WENTYLATORY
W skład konstrukcji kurtyn wchodzą
wysoko wydajne wentylatory osiowe
z IP54.
STEROWANIE Z BMS
Kurtyny wyposażone w prosty układ
zasilająco sterujący z możliwością
rozszerzenia o współpracę z BMS.
4
www.flowair.com
Wymiary
G1-N/W/E-100
G1-N/W/E-200
639
639
550
50
307
2070
1562
125
Dane techniczne
G1-N-150
G1-W-150
G1-E-150
G1-N-200
2 x osiowy,
Wentylator
G1-W-200
G1-E-200
3 x osiowy,
jednofazowy, prądu zmiennego
Max. strumień przepływu powietrza kurtyny [m3/h]
6500
6200
Zasilanie wentylatorów [V/Hz]
6300
8600
8100
230/50
230/50
Max. pobór prądu wentylatorów [A]
2,6
3,9
Pobór mocy wentylatorów [kW]
0,6
0,9
IP
54
54
Max. poziom ciśnienia akustycznego urządzenia(1) [dB(A)]
60
Max. zasięg strumienia powietrza(2) [m]
7,5
8200
62
7
7
7,5
7
G1-W-150
7
G1-W-200
Wymiennik ciepła
Cu–Al, jednorzędowy
Moc grzewcza(3) [kW]
9,1
Przyrost temperatury powietrza kurtyny (ΔT) [°C]
13,9
12
(3)
12
Max. ciśnienie robocze [MPa]
1,6
Max. temperatura wody grzewczej [°C]
130
Przyłącze [”]
¾”
Źródło ciepła
G1-E-150
G1-E-200
6 x grzejny element PTC
9 x grzejny element PTC
Zasilanie [V/Hz]
3x400/50
Prąd znamionowy [A]
20,5
32
Moc grzałek elektrycznych(3) [kW]
12,7
20
(3)
Przyrost temperatury powietrza kurtyny (ΔT)(3) [°C]
7
7
G1-N-150
G1-W-150
G1-E-150
G1-N-200
G1-W-200
G1-E-200
Masa urządzenia [kg]
43
47,4
49,8
58
62
67
Masa urządzenia napełnionego wodą [kg]
–
49,7
–
–
64,3
–
Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500 m , w odległości 5 m od urządzenia
Zasięg pionowy strumienia izotermicznego, przy prędkości granicznej powyżej 3 m/s
(3)
Przy temp. powietrza na wlocie do urządzenia 18°C (dla ELiS G1-W przy temperaturze czynnika grzewczego 90/70°C)
(1)
3
(2)
www.flowair.com
5
Montaż
Kurtyny posiadają
w standardzie uchwyty
do montażu za pomocą
szpilek.
do 7,5 m
Możliwość montażu
pionowego za pomocą
standardowych
wsporników.
Możliwość
zamontowania
elementów łączących
z przegrodą.
max. 13 m
Poprawny montaż
Istotą poprawnej pracy urządzenia
jest zapewnienie bariery
powietrznej na całej powierzchni
otworu. ELiS G przystosowane są
do łączenia dlatego zabezpieczenie
szerszych otworów drzwiowych nie
stanowi problemu. Niepoprawny
montaż względem chronionego
otworu może skutkować
znacznymi stratami ciepła w porach
zimowych oraz stratami chłodu
dla pomieszczeń klimatyzowanych
latem.
6
www.flowair.com
Sterowanie
SRQ2d
zawór dwudrogowy
z siłownikiem
S1G
Szafka zasilającosterująca dla 1 kurtyny
S3G
Szafka zasilającosterująca dla 3 kurtyn
RA
termostat pomieszczeniowy
SRQ3d
zawór trójdrogowy
z siłownikiem
DCm
mechaniczny
czujnik drzwiowy
Sterownice do kurtyn ELiS G wyposażone są w zabezpieczenia nadprądowe dla każdego urządzenia. Układ umożliwia podłączenie zasilania
wentylatorów. Sterowanie kurtyn odbywa się za pomocą zadajnika nadrzędnego w postaci czujnika drzwiowego DCm lub termostatu RA.
Dodatkowo do układu można podłączyć zawór odcinający dopływ czynnika. Dla kurtyn z grzałkami elektrycznymi grzanie uruchamiane jest
w momencie załączenia wentylatorów. Szafki sterownicze mogą zostać wyposażone w moduł umożliwiający integrację do Sytemu Flowair
oraz komunikację z BMS.
System Flowair
System Flowair to kompletna oferta urządzeń grzewczo-wentylacyjnych zintegrowanych 1 sterownikiem.
Sterownik T-box umożliwia kontrolę i obsługę wszystkich urządzeń z jednego miejsca.
ELiS DUO
kurtyno-nagrzewnice
LEO
wodne nagrzewnice powietrza
ELiS
kurtyny powietrzne
Integracja wszystkich
urządzeń za pomocą
jednego sterownika
T-box
T-box
inteligentny sterownik
z wyświetlaczem dotykowym
OXeN
wentylacja bezkanałowa
z odzyskiem ciepła
LEO D
destratyfikator powietrza
www.flowair.com
7
Elementy sterowania
Kategoria
Nazwa
Wygląd
Dane techniczne
S1G
Szafka zasilająco-sterująca
dla 1 kurtyny
Zakres tempeartury pracy: 0 … +40°C
Montaż: Natynkowy
Wymiary: 190x90x225 mm
Stopień ochrony: IP40
Materiał: tworzywo sztuczne
S3G
Szafka zasilająco-sterująca
dla 3 kurtyn
Zakres tempeartury pracy: 0 … +40°C
Montaż: Natynkowy
Wymiary: 212x98x303 mm
Stopień ochrony: IP40
Materiał: tworzywo sztuczne
Sterownice
Termostat
Czujniki krańcowe
RA
termostat
pomieszczeniowy
Zakres nastawy temperatury: +10 … +300C
Zakres temperatury pracy: 0 … +40°C
Stopień ochrony: IP30
Obciążalność styków: indukcyjne 3 A, rezystancyjne 10 A
Wymiary (WxSxG): 84x84x40 mm
DCm
mechaniczny czujnik
drzwiowy
Zakres temperatur pracy: -10 … +80°C
Stopień ochrony: IP65
Materiał: tworzywo sztuczne
Długość kabla przyłączeniowego: brak
Zwory: 1xNC i 1xNO
Obciążalność styków: indukcyjne 3 A, rezystancyjne 10 A
Max. napięcie styków: 300 VAC lub 250 VDC
SRQ2d
zawór dwudrogowy 3/4”
z siłownikiem
Stopień ochrony: IP20
Napięcie zasilania: 200–240 V 50/60 Hz
Max. temperatura czynnika: +93oC
Max. ciśnienie robocze: 1,6 MPa
Kvs: 6,5 m3/h
Montaż: na powrocie czynnika grzewczego z urządzenia
Czas otwarcia/zamknięcia: 18s/5s
Wymiary (WxSxG): 108x86x66 mm
SRQ3d
zawór trójdrogowy 3/4”
z siłownikiem
Stopień ochrony: IP20
Napięcie zasilania: 200–240 V 50/60 Hz
Max. temperatura czynnika: +93oC
Max. ciśnienie robocze: 2,0 MPa
Kvs: 6,5 m3/h
Montaż: na zasilaniu urządzenia czynnikiem grzewczym
Czas otwarcia/zamknięcia: 18s/5s
Wymiary (WxSxG): 118x86x66 mm
Zawory
z siłownikiem
8
www.flowair.com
Schemat blokowy
Regulacja ON/OFF
SRQ
DCm
min.
3×0,5 mm2
S3G
min.
2×0,5 mm2
RA
lub
S1G
min.
3×0,5 mm2
min.
3×1,5 mm2
min. 5×6,0 mm2
3x400 V/50 Hz
ELiS G-E
min. 3×1,5 mm2
230 V/50 Hz
ELiS G-N/W
zasilanie
www.flowair.com
9
Moce grzewcze
ELiS G z wymiennikem wodnym
ELiS G1-W-150
Tp1
°C
0
5
10
15
20
0
5
10
15
20
0
5
10
15
20
V
m3/h
PT
kW
6200
33,8
31,2
28,7
26,2
23,7
6200
19,5
17,1
14,7
12,4
10,1
6200
20,4
18
15,6
13,3
10,9
Qw
Δpw
l/h
kPa
Tw1/Tw2 = 90/70oC
1490
7
1370
6
1260
5
1150
5
1050
4
Tw1/Tw2 = 60/40oC
850
3
750
3
640
2
540
1
440
1
Tw1/Tw2 = 70/40oC
600
2
530
2
450
1
390
1
320
1
Tp2
°C
PT
kW
15
19
23,5
27,5
31,5
24,3
21,8
19,4
17
14,7
9
13
17
21
25
29
26,5
24
21,6
19,2
9
13
17,5
21,5
25,5
18,7
16,3
13,9
11,6
9,3
Tp2
°C
PT
kW
13,5
17,5
22
26
30
28,1
25,2
22,4
19,7
17
7,5
12
16
20
24,5
33,6
30,7
27,8
25
22,3
8
12,5
16,5
20,5
24,5
21,6
18,8
16,1
13,4
10,8
Qw
Δpw
l/h
kPa
Tw1/Tw2 = 70/50oC
1060
5
950
4
850
3
740
3
640
2
Tw1/Tw2 = 80/60oC
1280
5
1160
5
1060
5
950
4
850
3
Tw1/Tw2 = 50/40oC
1620
9
1410
7
1210
5
1010
5
810
3
Tp2
°C
11
15
19
23
27
13
17
21
25
29,5
8,5
12,5
16,5
20,5
24,5
ELiS G1-W-200
Tp1
°C
0
5
10
15
20
0
5
10
15
20
0
5
10
15
20
V
m3/h
PT
kW
8100
39,1
36,1
33,2
30,3
27,5
8100
22,5
19,7
17
14,3
11,6
8100
23,6
20,8
18
15,3
12,6
Qw
Δpw
l/h
kPa
Tw1/Tw2 = 90/70oC
1720
8
1590
8
1460
7
1340
6
1210
5
Tw1/Tw2 = 60/40oC
980
4
860
3
740
3
620
2
510
1
Tw1/Tw2 = 70/40oC
690
2
600
2
520
1
440
1
370
1
Qw
Δpw
l/h
kPa
Tw1/Tw2 = 70/50oC
1230
5
1100
5
980
4
860
3
740
3
Tw1/Tw2 = 80/60oC
1480
7
1350
6
1220
5
1100
5
980
4
Tw1/Tw2 = 50/40oC
1880
11
1640
9
1400
7
1170
5
940
4
Tp2
°C
9,5
14
18
22
26,5
11,5
15,5
20
24
28
7,5
11,5
15,5
20
24
W celu uzyskania parametrow pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym.
PT –moc grzewcza
Tp1 –temperatura powietrza na wlocie do urządzenia
Tp2 –temperatura powietrza na wylocie z urządzenia
Tw1 –temperatura wody na zasilaniu wymiennika
Tw2 –temperatura wody na powrocie z wymiennika
Qw –strumień przepływu wody w wymienniku
Δpw–spadek ciśnienia wody w wymienniku
10
Tp1
Tp2
www.flowair.com
Moce grzewcze
ELiS G z grzałkami elektrycznymi
G1-E-150
Napięcie znamionowe zasilania [V/Hz]
Prąd znamionowy(1) [A]
Moc grzewcza(1) [kW]
Przyrost temperatury powietrza ∆T(1) [°C]
(1)
G1-E-200
3x400/50
20,5
12,7
7
32
20
7
Podane parametry przy temperaturze powietrza na wlocie do urządzenia 18°C
www.flowair.com
11
2015/2016 v.1
www.flowair.com
