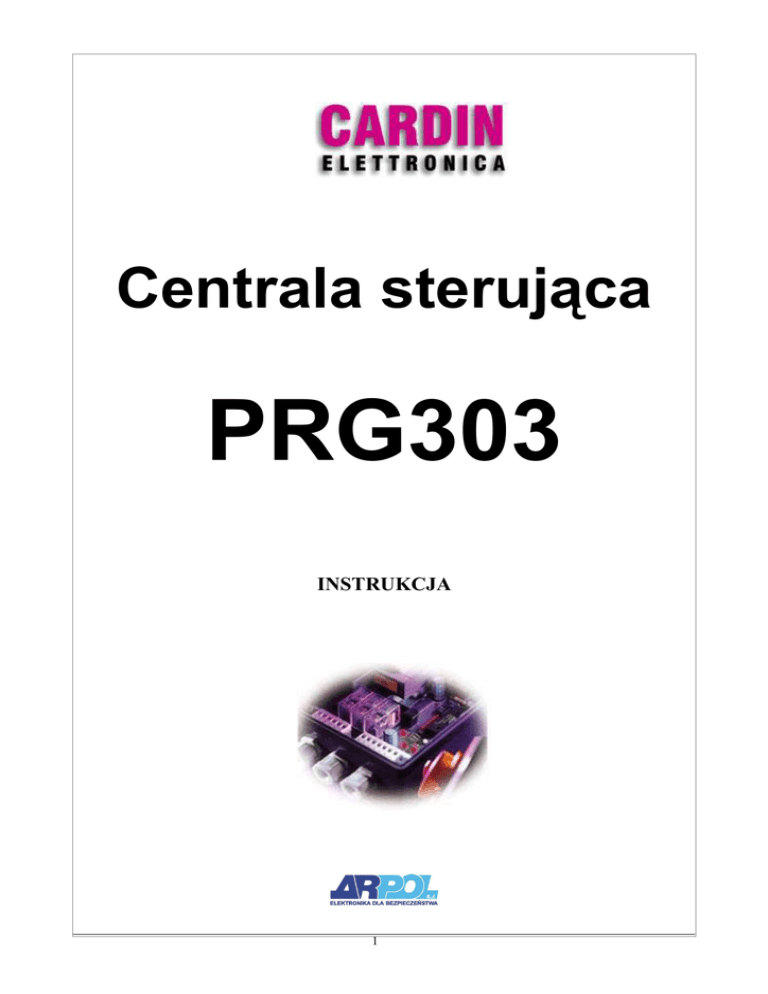

Centrala sterująca

Centrala sterująca
PRG303
INSTRUKCJA
1
Opis
Centrala PRG303 jest urządzeniem elektronicznym dla sterowania systemami automatycznego otwierania i
zamykania. Do podstawowych zalet centrali należy zaliczyć: proste programowanie (pamięć EEPROM), dużą
ilość funkcji oraz wizualizację LED stanu pracy centrali.
PRG303 umożliwia sterowanie w następujących trybach:
a) automatycznym: otwarcie  stop  automatyczne zamknięcie.
b) pół-automatycznym: otwarcie  zamknięcie.
Centrala wyposażona jest w złącze szeregowe, służące do zainstalowania karty odbiornika radiowego oraz
posiada jedno wejście sterujące TD.
PRG303 może pracować w pełnym zakresie bez wykorzystania wyłączników krańcowych.
Zastosowanie
Centrala może sterować napędami 220V o mocy max.350W np.:
- barier drogowych
- bram uchylnych, jednoskrzydłowych
- bram przesuwnych
- bram garażowych
Parametry techniczne
Zasilanie
Pobór mocy
Pobór prądu
Max. moc silnika
Temperatura pracy
Wymiary (wys x szer x gr)
220-230V /50-60Hz
400W
2A
350W
-20 do +55C
175x140x85mm
2
PŁYTA BAZOWA (145x125mm)
D1 Przełącznik wyboru trybu pracy centrali
F1 Bezpiecznik 3,15A 230V
F2 Bezpiecznik 0,8A 24V
F3 Bezpiecznik 0,16A – zabezpieczenie zasilania dla lampy LS 24V
J1 Przełącznik trybu pracy dla lampy LP 230V
LD1 Zielona dioda zasilania 220-230V
LD2 Czerwona dioda trybu programowania
LD3 Czerwona dioda wejścia TB – blokowanie centrali
LD4 Czerwona dioda wejścia FCC – „krańcówka” zamknięcia
LD5 Czerwona dioda wejścia FCA – „krańcówka” otwarcia
LD6 Czerwona dioda wejścia FTC – bariera podczerwieni
P1 Przycisk programowania
R1 Złącze szeregowe dla karty odbiornika radiowego
Opis diod
LD1 – zielona - świeci jeżeli do centrali podłączone jest zasilanie 220-230V
LD2 (LPR) – czerwona - świeci jeżeli centrala jest w trybie programowania
LD3 (TB) – czerwona - świeci jeżeli wejście TB jest zwarte do masy np. do wejścia 17.
LD4 (FCC) – czerwona - świeci jeżeli „krańcówka” zamknięcia jest włączona
LD5 (FCA) – czerwona - świeci jeżeli „krańcówka” otwarcia jest włączona
LD6 (FTC) – czerwona - świeci jeżeli bariera podczerwieni podłączona do wejścia FTC działa poprawnie.
3
UWAGA !
Centrala może rozpocząć pracę jeżeli świecą się następujące diody:
LD1, LD3, LD6, LD5 i LD4 (bez użycia „krańcówek”) oraz dla pracy z „krańcówkami” LD5 (jeżeli brama
otwarta) lub LD4 (jeżeli brama zamknięta).
Opis wejść i wyjść centrali
1 - uziemienie
2 - uziemienie
3 - zasilanie 230V
4 - zasilanie 230V
5-6 - wyjście zasilania 230V (80W) dla lampy ostrzegawczej (zwora J1 zwarta:
przerywane; rozwarta:
stałe)
7 – masa - wyjście do zasilania napędu
8 – uzwojenie zamykające - wyjście do zasilania napędu
9 – uzwojenie otwierające - wyjście do zasilania napędu
10 – styk wolny
11-12 – wyjście zasilania 24Vdc (3W) dla lampy ostrzegawczej
13-14 – wyjście zasilające 24Vac (3W) np. dla bariery podczerwieni
15-17 – wejście blokujące centralęTB (kontakt NC) - przycisk stopu
16-17 – wejście otwierające (zamykające) TD (kontakt NO)
17-18 – wejście „krańcówki” zamknięcia FCC (kontakt NC)
19-21 – wejście „krańcówki” otwarcia FCA (kontakt NC)
20-21 FTC-I (kontakt NC) - dla urządzeń zewnętrznych np. bariera podczerwieni; otwarcie styku powoduje
zatrzymanie i inwersję ruchu w trakcie zamykania
22-23 - wejście dla anteny karty odbiornika zdalnego sterowania
Procedura programowania
Z wykorzystaniem wyłączników „krańcowych”:
Programowanie rozpoczynamy w pozycji „napęd zamknięty (FCA świeci, FCC nie)
1. Wcisnąć przycisk „P1” (około 5s), aż do momentu zaświecenia się diody LD2 (LPR) – następnie zwolnić
przycisk.
2. Wcisnąć przycisk „P1” i zwolnić – rozpoczęcie programowania czasu otwarcia, napęd otwiera się (do
momentu wyłączenia przez „krańcówkę” FCA).
3. Wcisnąć przycisk „P1” i zwolnić – rozpoczęcie programowania czasu „stopu”.
4. Wcisnąć przycisk „P1” i zwolnić (dioda LD2 [LPR] gaśnie) – zakończenie programowania czasu „stopu” i
rozpoczęcie zamykania (do momentu wyłączenia przez „krańcówkę” FCC).
Bez wyłączników „krańcowych”:
Programowanie rozpoczynamy w pozycji „napęd zamknięty” (wejście FCA i FCC zwarte do masy).
1. Wcisnąć przycisk „P1” (około 5s), aż do momentu zaświecenia się diody LD2 (LPR) – następnie zwolnić
przycisk.
2. Wcisnąć przycisk „P1” i zwolnić – rozpoczęcie programowania czasu otwarcia, napęd otwiera się do
momentu ponownego wciśnięcia „P1”. Od tej chwili następuje odliczanie czasu „stopu” - koniec
odliczania przez ponowne wciśnięcie „P1”.
3. Wcisnąć przycisk „P1” i zwolnić (dioda LD2 [LPR] gaśnie) – zakończenie programowania czasu „stopu” i
rozpoczęcie zamykania napędu.
4
Funkcje mikroprzełącznika D1
Pos.A (DIP1 „ON” + DIP2 „ON”)
Automatyczne zamykanie + wejście TD pracuje w trybie „OTWÓRZ-ZAMKNIJ” (inwersja ruchu tylko podczas
zamykania).
Opis funkcji:
a) automatyczne zamykanie po zaprogramowanym czasie postoju
b) zmiana kierunku ruchu (wejście TD) tylko w czasie zamykania
Pos.B (DIP1 „OFF” + DIP2 „OFF”)
Automatyczne zamykanie wyłączone + wejście TD pracuje w trybie
„OTWÓRZ-STOP-ZAMKNIJ-STOP” .
Opis funkcji:
a) osobne komendy otwierania i zamykania (wejście TD)
b) zmiana kierunku ruchu (wejście TD) w czasie zamykania i otwierania
(STOP)
Pos.C (DIP1 „ON” + DIP2 „OFF”)
Automatyczne zamykanie wyłączone + wejście TD pracuje w trybie „OTWÓRZ-ZAMKNIJ” (inwersja ruchu
tylko podczas zamykania).
Opis funkcji:
a) osobne komendy otwierania i zamykania (wejście TD)
b) zmiana kierunku ruchu (wejście TD) tylko w czasie zamykania
Pos.D (DIP1 „OFF” + DIP2 „ON”)
Automatyczne zamykanie + wejście TD pracuje w trybie „OTWÓRZ-STOP-ZAMKNIJ-STOP” .
Opis funkcji:
a) automatyczne zamykanie po zaprogramowanym czasie postoju
b) zmiana kierunku ruchu (wejście TD) w czasie zamykania i otwierania (STOP)
Uwagi montażowe
1) Centrala wymaga zasilania 230V (przewód 31mm2)
2) Podłączenie bariery podczerwieni wymaga doprowadzenia do nadajnika i odbiornika zasilania 24Vac z
centrali (wyjście 13-14) do wejść zasilających odbiornika bariery i nadajnika, przewodem np.:20,22mm2
oraz z przekaźnika odbiornika (wyj. NC i C) do wejścia FTC (20-21) centralki.
3) Dodatkowe połączenia:
Należy założyć zworę na wejście TB wejście blokujące (15-14) lub wykorzystać np. drugi kanał radiolinii do
blokowania centrali w sytuacji awaryjnej.
4) Gotowość do pracy sygnalizowana jest diodami (patrz opis diod).
5) Przykładowe ustawienie:
Funkcje: otwieranie wejściem TD, zamykanie automatyczne, inwersja ruchu zawsze, lampa ostrzegawcza
230V przerywane światło.
a) mikroprzełącznik - Pos.D (DIP1 „OFF” + DIP2 „ON”)
b) zwora J1 zdjęta.
c) zaprogramować czas otwarcia/zamknięcia i stopu
5
