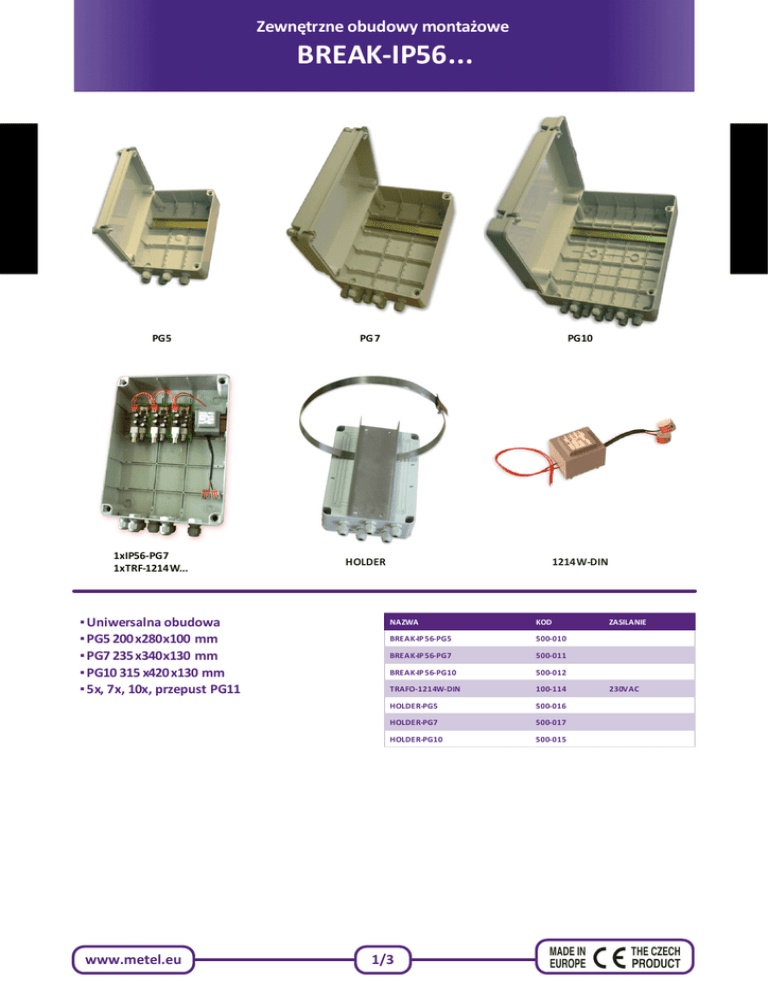

Karta katalogowa 201203

Zewnętrzne obudowy montażowe
BREAK-IP56...
PG5
1xIP56-PG7
1xTRF-1214W...
▪ Uniwersalna obudowa
▪ PG5 200x280x100 mm
▪ PG7 235x340x130 mm
▪ PG10 315 x420 x130 mm
▪ 5x, 7x, 10x, przepust PG11
www.metel.eu
www.metel.eu
PG 7
PG10
HOLDER
1214W-DIN
NAZWA
KOD
BREAK-IP 56-PG5
500-010
BREAK-IP 56-PG7
500-011
BREAK-IP 56-PG10
500-012
TRAFO-1214W-DIN
100-114
HOLDER-PG5
500-016
HOLDER-PG7
500-017
HOLDER-PG10
500-015
34/36
1/3
ZASILANIE
230VAC
Instrukcja instalacji REV:201203
BREAK-IP56...
Instalacyjne obudowy zewnętrzne
Opis i parametry techniczne
BREAK-IP56 - obudowa instalacyjna do montażu urządzenia BREAK-...-DIN w środowisku wewnętrznym lub zewnętrznym.
BREAK-TRF-1214W-DIN - transformatory zasilania z zabezpieczeniem termicznym do osadzenia w obudowie IP56.
HOLDER - wsporniky obudowie IP56 na słup.
Środowisko
Parametry
Uwagi
Typ środowiska
zewnetrzne / wewnetrzne
Pokrycie
IP56 dle EN60529 : IP5x - ochrona przed kurzem
IPx6 - ochrona wodą laną silną strugą
Mechanika
Rozmiary w mm
PG5
PG7
PG10
1214W
200 x 280 x 100
235 x 340 x 130
315 x 420 x 130
47 x 43 x 57
Wyloty
5 x PG11
7 x PG11
10 x PG11
-
Masa w kg
0,7
1,1
1,6
0,475
Producent zastrzega sobie prawo zmiany parametrów technicznych bez wcześniejszego uprzedzenia.
www.metel.eu
2/3
Instrukcja instalacji REV:201203
BREAK-IP56...
Instalacyjne obudowy zewnętrzne
PG10 - 251mm
Moduły DIN zainstalowane w IP56
PG5
- długość DIN35 174mm
- max. 1 moduł DIN szer. 103mm
+ TRF-1214W-DIN
- max. 2 moduły DIN szer. 43mm
+ TRF-1214W-DIN
(w obudowie brakuje miejsca na zwinięcie włókien
optycznych)
PG7
- długość DIN35 220mm
- max. 1 moduł DIN szer. 103mm
+ 1 moduł DIN szer. 43mm
+ TRF-1214W-DIN
- max. 3 moduły DIN szer. 43mm
+ TRF-1214W-DIN
(w obudowie jest miejsce dla zwinięcie włókien
optycznych)
PG7 - 170mm
PG5 - 194mm
PG7 - 250mm
PG10 - 330mm
PG5 - 140mm
Podziałki
otworów
montażowych
PG10 - dłudość DIN35 300mm
- max. 2 moduły DIN szer. 103mm
+ TRF-1214W-DIN
- max. 4 moduły DIN szer. 43mm
+ TRF-1214W-DIN
- max. 1 moduł DIN szer. 103mm
+ 1 moduł DIN szer. 43mm
+ TRF-1214W-DIN
(w obudowie jest miejsce dla zwinięcie włókien
optycznych)
Instalacja HOLDERów
wkręty
HOLDER- PG5 instalować na BREAK-IP56-PG5
HOLDER-PG7 instalować na BREAK-IP56-PG7
HOLDER-PG10 instalować na BREAK-IP56-PG10
Holdery są przeznaczone do montażu na
słupach o średnicy od 70mm do 300mm.
