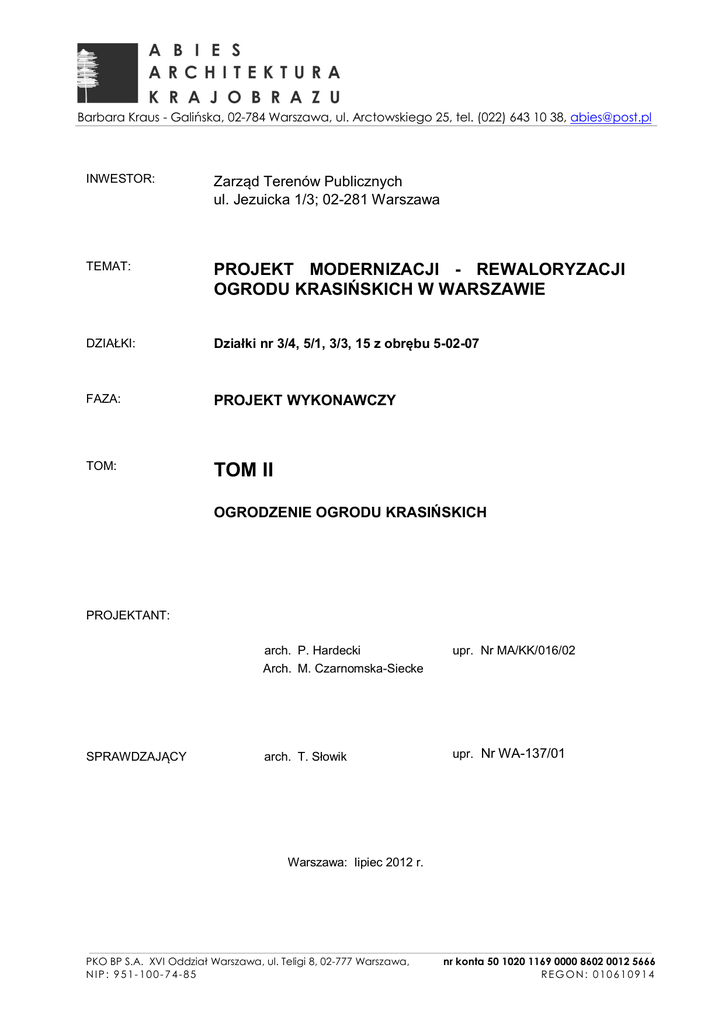

TOM II - Zarząd Terenów Publicznych

Barbara Kraus - Gali ska, 02-784 Warszawa, ul. Arctowskiego 25, tel. (022) 643 10 38, [email protected]
INWESTOR:
Zarz d Terenów Publicznych
ul. Jezuicka 1/3; 02-281 Warszawa
TEMAT:
PROJEKT MODERNIZACJI - REWALORYZACJI
OGRODU KRASI SKICH W WARSZAWIE
DZIA KI:
Dzia ki nr 3/4, 5/1, 3/3, 15 z obr bu 5-02-07
FAZA:
PROJEKT WYKONAWCZY
TOM:
TOM II
OGRODZENIE OGRODU KRASI SKICH
PROJEKTANT:
SPRAWDZAJ CY
arch. P. Hardecki
Arch. M. Czarnomska-Siecke
upr. Nr MA/KK/016/02
arch. T. S owik
upr. Nr WA-137/01
Warszawa: lipiec 2012 r.
___________________________________________________________________________________________________________
PKO BP S.A. XVI Oddzia Warszawa, ul. Teligi 8, 02-777 Warszawa,
nr konta 50 1020 1169 0000 8602 0012 5666
NIP : 95 1- 100- 74-85
REGON: 010610914
PROJEKT BUDOWLANO – WYKONAWCZY OGRODZENIA OGRODU KRASI SKICH
Opis
UWAGI OGÓLNE:
Wszystkie prace nale y wykonywa , a specyfikowane materia y stosowa zgodnie z w
ciwymi
regulacjami prawnymi i normatywnymi oraz zgodnie ze sztuk budowlan .
Wskazane produkty nale y rozumie jako komplet niezb dnych elementów i dodatków
koniecznych do w
ciwego monta u oraz ich poprawnego funkcjonowania zgodnie z zaleceniami
producentów.
Wszystkie prace przygotowawcze, podstawowe i wyko czeniowe zwi zane z zastosowaniem
danych produktów nale y wykona zgodnie z instrukcjami, procedurami i metodami wymaganymi i
przewidzianymi przez producentów wskazanych produktów i powinny by poprzedzone
zapoznaniem si z w
ciwymi kartami katalogowymi i instrukcjami producentów.
Uszczegó owione rozwi zania okre lone na etapie realizacyjnym przez Wykonawc w projektach
warsztatowych nale y przedstawi do zatwierdzenia przez Projektanta.
Specyfikowane i wskazywane produkty nale y traktowa jako produkty wzorcowe które mog
zosta zast pione innymi ale o parametrach technicznych, u ytkowych i estetycznych niegorszych,
po wcze niejszym zaakceptowaniu ich przez Projektanta.
Podawane nazwy producentów, materia ów i urz dze maj znaczenie jedynie dla
okre lenia standardów wyrobów i standardów procedur ich wbudowania, niezale nie od
formy zapisów w tre ci dokumentacji.
Projektowane ogrodzenie wspó czesne nawi zuje form
biegn cego wzd
do ogrodzenia historycznego
ul. Bohaterów Getta.
Panele ogrodzeniowe spawane z biegn cych poziomo p askowników stalowych litych o
przekroju 60x25mm (u podstawy 60x35mm) i pionowych rur stalowych o
rednicy 38 mm gr.
cianki 3,6 mm. Na szczycie rur dospawane odlewy eliwne w formie grota. Wszystkie spawy
szlifowane.
Ogrodzenie
osadzone
na
fundamentach
punktowych
co
oko o
2m
wykonanych
z
prefabrykowanych s upków elbetowych (jasny beton architektoniczny, wodo i mrozoodporny, bez
przebarwie
i uszczerbków) na podziemnej poziomej belce fundamentowej wylewanej,
dylatowanej w rozstawie co maksymalnie 20 m. Detal osadzenia s upków na belce, szczegó y
fundamentu, i parametry betonu architektonicznego wed ug rysunków konstrukcyjnych. Co oko o
6m zostanie zastosowany s upek poszerzany z poprzecznym profilem usztywniaj cym wygi tym z
kwadratowego pr ta stalowego o przekroju kwadratowym 30x30 mm.
W zwi zku z nachyleniem terenu przewidziano panele wyrównawcze o nachyleniu elementów
poziomych 6 cm na rozpi to ci 200 cm.
Z lewej strony Pa acu Krasi skich (w widoku od Placu Krasi skich), ze wzgl du na odkryte
ród a historyczne, ogrodzenie b dzie posiada o podmurówk
z piaskowca identycznie jak
ogrodzenie historyczne od strony ul. Bohaterów Getta. Podmurówka w konstrukcji elbetowej z
ok adzin
z p yt z piaskowca szyd owieckiego z kamienio omu
podmurówki nale y zagruntowa pow ok gruntuj
wod
i zaizolowa
mi ów. Konstrukcj
elbetow
Deitermann Eurolan 3K rozcie czon 1:10 z
poprzez naniesienie izolacji przeciwwodnej Deitermann Superflex 10 lub
równowa nej. Wymiary i grubo ci ok adziny wed ug rysunków ogrodzenia. Pionowe powierzchnie
nale y pokry
faktur , powsta
przy u yciu szerokich szlaków kamieniarskich, w sposób
analogiczny do coko u ogrodzenia historycznego od ul. Bohaterów Getta. Ok adzin
kamienn
mocowa z u yciem kleju mineralnego na bazie bia ego cementu (jak Ceresit CM 15 firmy Henkel lub
równowa ny).
Uzupe nienie spoiny mi dzy blokami kamienia za pomoc
trasowo-wapiennej spoiny –
Trass-Kalk-Fugensaniermörtel firmy Sto lub równowa nej. Unifikacja kolorystyczna (je li oka e si
niezb dna) Farb
na bazie zolowo-krzemianowej – Restaro-Lasur firmy Keim lub równowa
.
rodek rozcie czaj cy - Special-Fixativ firmy Keim lub równowa ny. Farba nanoszona na kamie
w formie laserunku.
W ko cowym etapie kamie
nale y podda
hydrofobizacji.
Szczególn
staranno ci
podczas zabiegu hydrofobizacji poddane powinny zosta fragmenty nara one na bezpo rednie
dzia anie
wody.
Impregnacj
dokona
za
pomoc
krzemoorganicznego
preparatu
hydrofobizuj cego – Funcosil SL firmy Remmers (lub równowa nego). Przed rozpocz ciem prac
impregnacyjnych nale y wykona próbk w miejscu uzgodnionym z Projektantem i przedstawi j
do akceptacji Projektanta.
Impregnacj wykona zgodnie ze specyfikacj producenta.
Zaleca si
w czasie u ytkowania parku kontrolowanie stopnia skuteczno ci dzia ania
zabezpieczenia hydrofobowego i powtarzanie hydrofobizacji po stwierdzeniu zwi kszonej
nasi kliwo ci wod
opadow
lub powstawaniem nawarstwie
biologicznych. Kolejny zabieg
hydrofobizacji powinien by poprzedzony zabiegiem oczyszczenia powierzchni kamienia.
upy bramowe wykonane z czterech rur kwadratowych o przekroju 120x120mm gr. cianki
5,6mm z osadzonymi w szczelinach (spawanymi) zawiasami do skrzyd a. W górnej cz
ci s upka
osadzony b dzie reflektor. Skrzyd a bramy wykonane analogicznie jak panel ogrodzenia.
Bramy otwierane r cznie. Skrzyd a wykonane w ca
ci, przygotowane do monta u na
miejscu osadzenia. W posadzce osadzone prowadnice stalowych kó ek podpieraj cych skrzyd a
bramne przy otwieraniu. Kó ka i prowadnice wykonane ze stali nierdzewnej matowej.
Nale y przewidzie
mo liwo
zamykania bram i furt za pomoc
zamka, jak równie
blokad skrzyde w pozycji otwartej. Szczegó y bramy, zawiasów, zamka i zamykania, osadzenia
reflektorów, odbojów itp. uzgodni z Projektantem w ramach nadzoru autorskiego.
Ca
ocynkowana ogniowo i malowana identycznie jak ogrodzenie historyczne od
strony ul. Bohaterów Getta (próbk przedstawi do akceptacji Projektanta).
Przy trzech bramach, od strony ul. Barokowej, Placu Krasi skich i naro nika ul. Andersa, do
pionowych profili ogrodzenia zamocowane punktowo tablice z matowej plexi o wymiarach oko o
120x80 cm, o grubo ci 10 mm (kraw dzie fazowane). Tablice mocowane punktowo za pomoc
czek ze stali nierdzewnej satynowanej (przedstawi
uzgodni
do akceptacji projektanta). Tekst tablic
z Zamawiaj cym. Projekt typograficzny tekstu na tablicy przedstawi
Projektanta, po wcze niejszym uzgodnieniu rodzaju czcionki.
do akceptacji
SPIS RYSUNKÓW
NR.
NAZWA RYSUNKU
SKALA
OK/ZT/1
Ogrodzenie Ogrodu Krasi skich – rysunek zestawczy
1:1000
OK/AB/1
Ogrodzenie Ogrodu Krasi skich - odcinek 1-2, fragment 1; rzut,
rozwini cie
1:50
OK/AB/2
Ogrodzenie Ogrodu Krasi skich - odcinek 2-5, fragment 2; rzut,
rozwini cie
1:50
OK/AB/3
Ogrodzenie Ogrodu Krasi skich - odcinek 4-9, fragment 3; rzut,
rozwini cie
1:50
OK/AB/4
Ogrodzenie Ogrodu Krasi skich - odcinek 8-10, fragmenty 4, 5; rzuty,
rozwini cia
1:50
OK/AB/5
Ogrodzenie Ogrodu Krasi skich - odcinek 9-10, fragmenty 6, 7; rzuty,
rozwini cia
1:50
OK/AB/6
Ogrodzenie Ogrodu Krasi skich - odcinek 10-11, fragment 8; rzut,
rozwini cie
1:50
OK/AB7
Ogrodzenie Ogrodu Krasi skich - odcinek 10-14, fragmenty 9, 10; rzuty,
rozwini cia
1:50
OK/AB/8
Ogrodzenie Ogrodu Krasi skich - odcinek 13-14, fragmenty 11, 12; rzuty,
rozwini cia
1:50
OK/AB/9
Ogrodzenie Ogrodu Krasi skich - odcinek 15-17, fragment 18; rzut,
rozwini cie
1:50
OK/AB/10
Ogrodzenie Ogrodu Krasi skich - odcinek 18-20, fragment 14; rzut,
rozwini cie
1:50
OK/AB/11
Ogrodzenie Ogrodu Krasi skich - odcinek 21-25, fragment 15; rzuty,
rozwini cia
1:50
OK/ABD/01
Ogrodzenie Ogrodu Krasi skich – modu y typu A
1:20
OK/ABD/02
Ogrodzenie Ogrodu Krasi skich – modu y typu B
1:20
OK/ABD/03
Ogrodzenie Ogrodu Krasi skich – brama BR 1
1:20
OK/ABD/04
Ogrodzenie Ogrodu Krasi skich – fragment ogrodzenia na cokole
kamiennym z bram wjazdow typu BR1
1:20
OK/ABD/05
Ogrodzenie Ogrodu Krasi skich – brama i furty od ul. Barokowej
1:20
OK/ABD/06
Ogrodzenie Ogrodu Krasi skich – lokalizacja tablic informacyjnych
1:50
