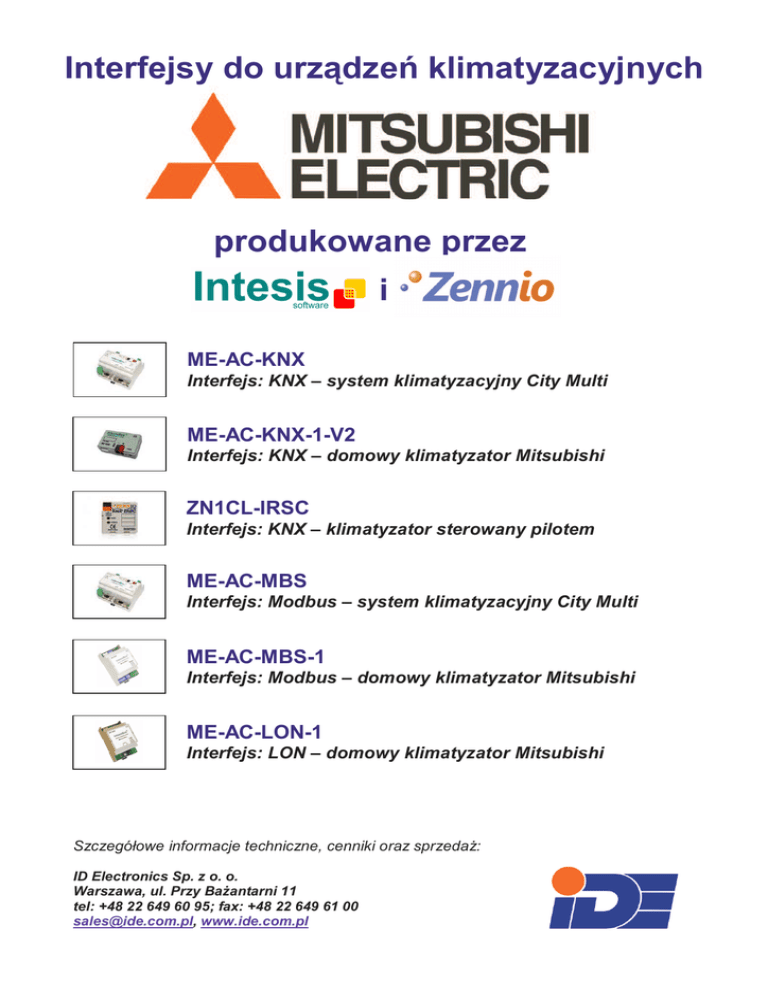

Interfejsy do urządzeń klimatyzacyjnych
produkowane przez
i
ME-AC-KNX
Interfejs: KNX – system klimatyzacyjny City Multi
ME-AC-KNX-1-V2
Interfejs: KNX – domowy klimatyzator Mitsubishi
ZN1CL-IRSC
Interfejs: KNX – klimatyzator sterowany pilotem
ME-AC-MBS
Interfejs: Modbus – system klimatyzacyjny City Multi
ME-AC-MBS-1
Interfejs: Modbus – domowy klimatyzator Mitsubishi
ME-AC-LON-1
Interfejs: LON – domowy klimatyzator Mitsubishi
Szczegółowe informacje techniczne, cenniki oraz sprzedaŜ:
ID Electronics Sp. z o. o.
Warszawa, ul. Przy BaŜantarni 11
tel: +48 22 649 60 95; fax: +48 22 649 61 00
[email protected], www.ide.com.pl
Parametry techniczne:
ME-ACKNX
ME-ACKNX-1-V2
ZN1CLIRSC
ME-ACMBS
ME-ACMBS-1
ME-ACLON-1
Intesis
Intesis
Zennio
Intesis
Intesis
Intesis
9 - 30 VDC
lub
24 VAC
20 - 31 VDC
(z magistrali
KNX-EIB)
20 - 31 VDC
(z magistrali
KNX-EIB)
9 - 30 VDC
lub
24 VAC
Pobór mocy
1,4 W
150 mW
280 mW
1,4 W
-
-
Temperatura
pracy
-40 ºC do
+70 ºC
-25 ºC do
+85 ºC
0 ºC do
+55 ºC
-40 ºC do
+70 ºC
-25 ºC do
+85 ºC
-25 ºC do
+85 ºC
Moduł
Producent
Napięcie
zasilania
Wilgotność
względna
Zasilane z
Zasilane z
urządzeń ME urządzeń ME
5 - 95% RH 30 - 85% RH 30 - 85% RH 5 - 95% RH
5 - 95% RH
5 - 95% RH
bez kondens. bez kondens. bez kondens. bez kondens. bez kondens. bez kondens
Wymiary
obudowy
107 x 105 x
58 mm
59 x 36 x 21
mm
45 x 45 x 14
mm
107 x 105 x
58 mm
93 x 53 x 58
mm
93 x 53 x 58
mm
Stopień
ochrony
IP20
IP20
IP20
IP20
IP20
IP20
Masa
200g
42 g
60 g
200g
85 g
85 g
Wskaźniki
6 x LED
1 x LED
1 x LED
5 x LED
1 x LED
1 x LED
Przyciski
1 (prog.)
1 (prog.)
1 (prog.)
-
Obudowa
Tworzywo
sztuczne
Szyna DIN
Tworzywo
szt., ABS
Obudowa,
klimatyzator,
puszka
Tworzywo
sztuczne
MontaŜ
Tworzywo
szt., ABS
Obudowa,
klimatyzator,
puszka
Port 1
KNX TP1
KNX TP1
Port 2
Ethernet
10BT, XML
CN92
CN105
CE
CE
Certyfikaty
Szyna DIN
Ethernet
10BT,
Modbus TCP
Odbiornik
1x RS232,
podczerwieni
1x RS485
KNX TP1
CE
CE
16 x DIP
(prog.)
Tworzywo
sztuczne
Obudowa,
klimatyzator,
puszka
1 (serwis)
Tworzywo
sztuczne
Obudowa,
klimatyzator,
puszka
1 x RS485
LON (TPFT/10)
CN92
CN105
CN92
CN105
CE
CE
Dostępne interfejsy umoŜliwiające integrację z innymi standardami komunikacji (LON, BACNET,
MODBUS, M-BUS, ASCII) są prezentowane na stronie www.intesis.pl.
ID Electronics Sp. z o.o.
www.ide.com.pl
Interfejs KNX - system klimatyzacyjny City Multi
ME-AC-KNX
Moduł komunikacyjny ME-AC-KNX umoŜliwia podłączenie urządzeń klimatyzacyjnych serii "City Multi" firmy
Mitsubishi Electric do systemów pracujących w standardzie KNX-EIB. Jest kompatybilny z urządzeniami
wyposaŜonymi w gateway G-50A oraz GB-50A.
Urządzenie dostępne jest w dwóch wersjach oprogramowania:
ME-AC-KNX-15: maks. 1 gateway G50 i 15 grup wewn. urządzeń klimatyzacyjnych
ME-AC-KNX-100: maks. 2 gateway’e G50 i 100 grup wewn. urządzeń klimatyzacyjnych
Moduł zapewnia komunikację z dwoma urządzeniami G50 poprzez protokół XML, udostępniając sygnały
wszystkich (do 100) klimatyzatorów urządzeniom pracującym w systemie KNX.
Od strony KNX moduł działa jak standardowe urządzenie KNX, które poprzez interfejs KNX-EIB z
optoizolacją zapewnia dostęp do danych.
Uruchamianie i konfiguracja modułu odbywa się z uŜyciem oprogramowania LinkBoxEIB dostarczanego
razem z modułem bez dodatkowych kosztów. Z oprogramowaniem dostępne są teŜ projekty przykładowe
ułatwiające naukę i uruchamianie.
Więcej informacji: www.intesis.pl
ID Electronics Sp. z o.o.
www.ide.com.pl
Interfejs KNX – domowy klimatyzator Mitsubishi
ME-AC-KNX-1-V2
ME-AC-KNX-1-V2: 1 moduł przewidziany jest dla 1 klimatyzatora
Moduł komunikacyjny ME-AC-KNX-V2 umoŜliwia podłączenie pojedynczych domowych urządzeń
klimatyzacyjnych (w tym serii „Mr. Slim”) firmy Mitsubishi Electric do systemów pracujących w standardzie
KNX-EIB.
Moduł jest podłączany bezpośrednio do magistrali KNX – EIB oraz do złącza portu klimatyzatora:
CN92 w klimatyzatorach Mr. Slim
CN105 w pozostałych typach urządzeń.
Kabel połączeniowy dostarczany jest w zestawie. Małe gabaryty modułu umoŜliwiają jego instalację
wewnątrz sterowanego urządzenia. MoŜe działać równolegle z pilotem.
Moduł zapewnia pełne moŜliwości sterowania i monitorowania pracy klimatyzatora, w tym dostęp do: funkcji
włączenia i wyłączenia, nastawy temperatury, temperatury otoczenia, trybu pracy, prędkości wentylatora,
ustawienia Ŝaluzji, licznika godzin pracy, alarmów, itd.
Dodatkowo umoŜliwia zaprogramowanie 5 scen (kompletów nastaw) do wykorzystania podczas eksploatacji.
Uruchamianie i konfiguracja modułu odbywa się z uŜyciem oprogramowania ETS
Więcej informacji: www.intesis.pl
ID Electronics Sp. z o.o.
www.ide.com.pl
Interfejs KNX –klimatyzator sterowany pilotem
ZN1CL-IRSC
ZN1CL-IRSC: 1 moduł przewidziany jest dla 1 klimatyzatora
Moduł IRSC firmy Zennio umoŜliwia bezpośrednie sterowanie poszczególnymi klimatyzatorami poprzez
magistralę instabus KNX-EIB. Obsługuje ponad 300 modeli klimatyzatorów typu split oraz klimatyzatorów
kanałowych, które fabrycznie mają moŜliwość sterowania przy pomocy pilotów wykorzystujących
podczerwień.
Moduł składa się ze sterownika i nadajnika podczerwieni. Sterownik jest podłączany bezpośrednio do
magistrali KNX, natomiast nadajnik podczerwieni jest umieszczany na odbiorniku sterowanego elementu
systemu klimatyzacji. DwuŜyłowy kabel nadajnika ma długość 2 m.
Z uwagi na małe gabaryty modułu zalecany jest jego montaŜ wewnątrz obudowy sterowanego urządzenia.
Obsługiwane funkcje:
- włączanie, wyłączanie i tryb pracy (AUTO, COOL, DRY, FAN, HEAT)
- zadawanie temperatury
- zadawanie szybkości wentylatora (MIN, MED, MAX, AUTO)
- sterowanie lamelami (SWING, STEP-STEP)
- programy pracy
- zadawanie czasu automatycznego włączania i wyłączania
- podłączanie czujników obecności i otwarcia okna
Moduł IRSC zasilany jest z magistrali KNX i nie wymaga Ŝadnego dodatkowego źródła zasilania.
W przypadku braku zasilania wszystkie dane są zapisywane i przechowywane w module.
Moduł jest kompatybilny z urządzeniami wykorzystującymi następujące piloty podczerwieni:
MITSUBISHI ELECTRIC
PAR-FL31MA = PAR-FL32MA
KP1A = KP1B
KM04F
KM05A = KM05B
Więcej informacji: www.zennio-knx.pl
ID Electronics Sp. z o.o.
www.ide.com.pl
MITSUBISHI-HEAVY INDUSTRIES
RMA502A001
PJA502A704AA
RMA502A001C
PJA502A704AB
RKX502A001C
RKN502A241F
Interfejs Modbus – system klimatyzacyjny City Multi
ME-AC-MBS
Moduł komunikacyjny ME-AC-MBS umoŜliwia podłączenie urządzeń klimatyzacyjnych serii "City Multi" firmy
Mitsubishi Electric do systemów nadzorczych (BMS, SCADA, PLC) pracujących w standardzie Modbus.
Wymogiem kompatybilności jest wyposaŜenie systemu klimatyzacji w gateway G-50A lub GB-50A.
Urządzenie dostępne jest w czterech wersjach oprogramowania:
ME-AC-MBS-50: maks. 1 gateway G50 i 50 grup City Multi
ME-AC-MBS-100: maks. 2 gateway’e G50 i 100 grup City Multi
ME-AC-MBS-150: maks. 3 gateway’e G50 i 150 grup City Multi
ME-AC-MBS-200: maks. 4 gateway’e G50 i 200 grup City Multi
Moduł zapewnia komunikację z maksymalnie czterema urządzeniami typu G50 poprzez protokół XML,
udostępniając sygnały wszystkich klimatyzatorów poprzez interfejs Modbus slave. KaŜdy sygnał jest
predefiniowanym stałym adresem Modbus.
Moduł moŜe być skonfigurowany do jako Modbus RTU RS232, Modbus RTU RS485 lub Modbus TCP.
Uruchamianie i konfiguracja modułu odbywa intuicyjnie. Wymagane jest tylko ustawienie adresów IP modułu
oraz podłączonych G50. Odbywa się to się z uŜyciem oprogramowania LinkBoxMB dostarczanego razem z
modułem bez dodatkowych kosztów.
Więcej informacji: www.intesis.pl
ID Electronics Sp. z o.o.
www.ide.com.pl
Interfejs Modbus – domowy klimatyzator Mitsubishi
ME-AC-MBS-1
ME-AC-MBS-1: 1 moduł przewidziany jest dla 1 klimatyzatora
Moduł komunikacyjny ME-AC-MBS-1 umoŜliwia podłączenie pojedynczych domowych urządzeń
klimatyzacyjnych (w tym serii „Mr. Slim”) firmy Mitsubishi Electric do systemów pracujących w standardzie
Modbus RTU.
Moduł jest podłączany bezpośrednio do magistrali RS485 (Modbus RTU) oraz do złącza portu klimatyzatora:
CN92 w klimatyzatorach Mr. Slim
CN105 w pozostałych typach urządzeń.
Kabel połączeniowy dostarczany jest w zestawie. Małe gabaryty modułu umoŜliwiają jego instalację
wewnątrz sterowanego urządzenia. Nie wymaga odrębnego zasilania. MoŜe działać równolegle z pilotem.
Moduł zapewnia pełne moŜliwości sterowania i monitorowania pracy klimatyzatora, w tym dostęp do: funkcji
włączenia i wyłączenia, nastawy temperatury, temperatury otoczenia, trybu pracy, prędkości wentylatora,
ustawienia Ŝaluzji, itd.
Uruchamianie i konfiguracja modułu odbywa się z uŜyciem rejestrów Modbus lub przełączników typu DIP na
obudowie modułu.
Więcej informacji: www.intesis.pl
ID Electronics Sp. z o.o.
www.ide.com.pl
Interfejs LON – domowy klimatyzator Mitsubishi
ME-AC-LON-1
ME-AC-LON-1: 1 moduł przewidziany jest dla 1 klimatyzatora
Moduł komunikacyjny ME-AC-LON-1 umoŜliwia podłączenie pojedynczych domowych urządzeń
klimatyzacyjnych (w tym serii „Mr. Slim”) firmy Mitsubishi Electric do systemów pracujących w standardzie
LonWorks.
Moduł jest podłączany bezpośrednio do magistrali LONWORKS TP/FT-10 oraz do złącza portu
klimatyzatora:
CN92 w klimatyzatorach Mr. Slim
CN105 w pozostałych typach urządzeń.
Kabel połączeniowy dostarczany jest w zestawie. Małe gabaryty modułu umoŜliwiają jego instalację
wewnątrz sterowanego urządzenia. Nie wymaga odrębnego zasilania. MoŜe działać równolegle z pilotem.
Moduł zapewnia pełne moŜliwości sterowania i monitorowania pracy klimatyzatora, w tym dostęp do: funkcji
włączenia i wyłączenia, nastawy temperatury, temperatury otoczenia, trybu pracy, prędkości wentylatora,
ustawienia Ŝaluzji, itd.
Uruchamianie i konfiguracja modułu odbywa się z uŜyciem oprogramowania LonMaker.
Więcej informacji: www.intesis.pl
