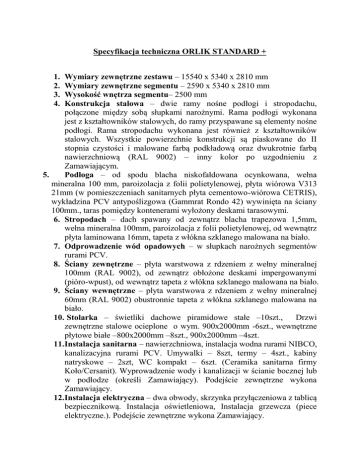

Specyfikacja techniczna ORLIK STANDARD +
Wymiary zewnętrzne zestawu – 15540 x 5340 x 2810 mm
Wymiary zewnętrzne segmentu – 2590 x 5340 x 2810 mm
Wysokość wnętrza segmentu– 2500 mm
Konstrukcja stalowa – dwie ramy nośne podłogi i stropodachu,
połączone między sobą słupkami narożnymi. Rama podłogi wykonana
jest z kształtowników stalowych, do ramy przyspawane są elementy nośne
podłogi. Rama stropodachu wykonana jest również z kształtowników
stalowych. Wszystkie powierzchnie konstrukcji są piaskowane do II
stopnia czystości i malowane farbą podkładową oraz dwukrotnie farbą
nawierzchniową (RAL 9002) – inny kolor po uzgodnieniu z
Zamawiającym.
5.
Podłoga – od spodu blacha niskofałdowana ocynkowana, wełna
mineralna 100 mm, paroizolacja z folii polietylenowej, płyta wiórowa V313
21mm (w pomieszczeniach sanitarnych płyta cementowo-wiórowa CETRIS),
wykładzina PCV antypoślizgowa (Gammrat Rondo 42) wywinięta na ściany
100mm., taras pomiędzy kontenerami wyłożony deskami tarasowymi.
6. Stropodach – dach spawany od zewnątrz blacha trapezowa 1,5mm,
wełna mineralna 100mm, paroizolacja z folii polietylenowej, od wewnątrz
płyta laminowana 16mm, tapeta z włókna szklanego malowana na biało.
7. Odprowadzenie wód opadowych – w słupkach narożnych segmentów
rurami PCV.
8. Ściany zewnętrzne – płyta warstwowa z rdzeniem z wełny mineralnej
100mm (RAL 9002), od zewnątrz obłożone deskami impergowanymi
(pióro-wpust), od wewnątrz tapeta z włókna szklanego malowana na biało.
9. Ściany wewnętrzne – płyta warstwowa z rdzeniem z wełny mineralnej
60mm (RAL 9002) obustronnie tapeta z włókna szklanego malowana na
biało.
10. Stolarka – świetliki dachowe piramidowe stałe –10szt.,
Drzwi
zewnętrzne stalowe ocieplone o wym. 900x2000mm -6szt., wewnętrzne
płytowe białe –800x2000mm –8szt., 900x2000mm –4szt.
11.Instalacja sanitarna – nawierzchniowa, instalacja wodna rurami NIBCO,
kanalizacyjna rurami PCV. Umywalki – 8szt, termy – 4szt., kabiny
natryskowe – 2szt, WC kompakt – 6szt. (Ceramika sanitarna firmy
Koło/Cersanit). Wyprowadzenie wody i kanalizacji w ścianie bocznej lub
w podłodze (określi Zamawiający). Podejście zewnętrzne wykona
Zamawiający.
12.Instalacja elektryczna – dwa obwody, skrzynka przyłączeniowa z tablicą
bezpiecznikową. Instalacja oświetleniowa, Instalacja grzewcza (piece
elektryczne.). Podejście zewnętrzne wykona Zamawiający.
1.
2.
3.
4.
13.Pergola – wykonana z poliwęglanu na konstrukcji stalowej, taras na
podłodze
segmentowej
wykończony
deskami
tarasowymi
impregnowanymi.
14.Wentylacja – wentylator nawiewny z nagrzewnicą i filtrem –10szt,
wentylator wywiewny –10szt.
15. Posadowienie – wykona Zamawiający w uzgodnieniem z LOGICON
KONTENERY.
