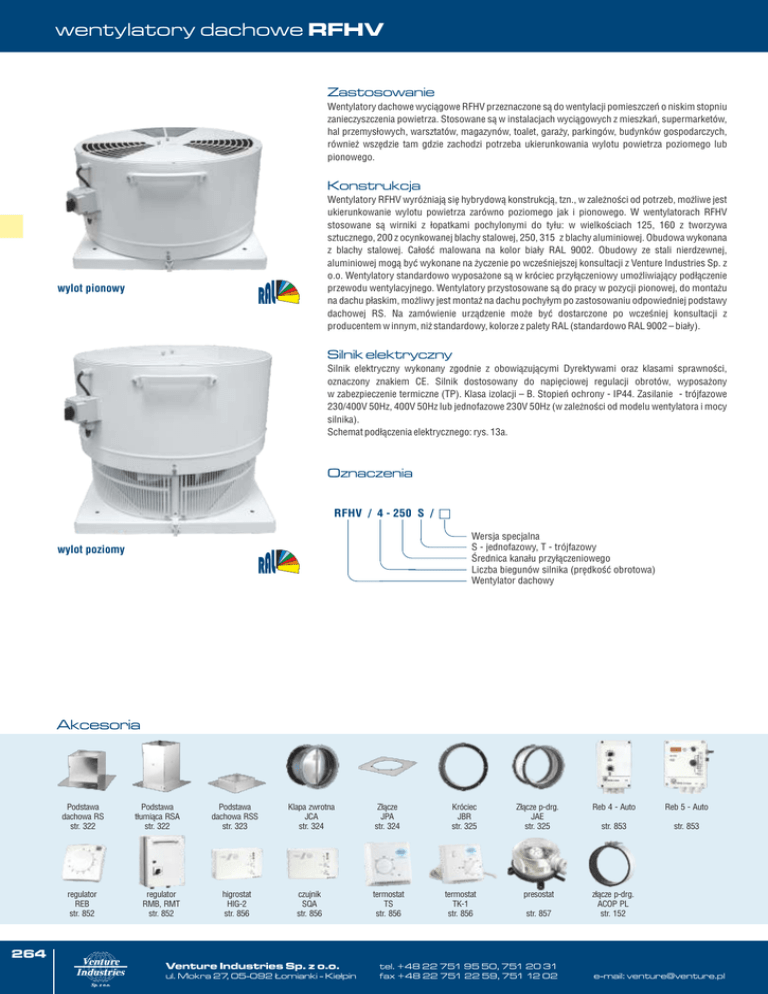

wentylatory dachowe RFHV

wentylatory dachowe RFHV
Zastosowanie
Wentylatory dachowe wyciągowe RFHV przeznaczone są do wentylacji pomieszczeń o niskim stopniu
zanieczyszczenia powietrza. Stosowane są w instalacjach wyciągowych z mieszkań, supermarketów,
hal przemysłowych, warsztatów, magazynów, toalet, garaży, parkingów, budynków gospodarczych,
również wszędzie tam gdzie zachodzi potrzeba ukierunkowania wylotu powietrza poziomego lub
pionowego.
Konstrukcja
Wentylatory RFHV wyróżniają się hybrydową konstrukcją, tzn., w zależności od potrzeb, możliwe jest
ukierunkowanie wylotu powietrza zarówno poziomego jak i pionowego. W wentylatorach RFHV
stosowane są wirniki z łopatkami pochylonymi do tyłu: w wielkościach 125, 160 z tworzywa
sztucznego, 200 z ocynkowanej blachy stalowej, 250, 315 z blachy aluminiowej. Obudowa wykonana
z blachy stalowej. Całość malowana na kolor biały RAL 9002. Obudowy ze stali nierdzewnej,
aluminiowej mogą być wykonane na życzenie po wcześniejszej konsultacji z Venture Industries Sp. z
o.o. Wentylatory standardowo wyposażone są w króciec przyłączeniowy umożliwiający podłączenie
przewodu wentylacyjnego. Wentylatory przystosowane są do pracy w pozycji pionowej, do montażu
na dachu płaskim, możliwy jest montaż na dachu pochyłym po zastosowaniu odpowiedniej podstawy
dachowej RS. Na zamówienie urządzenie może być dostarczone po wcześniej konsultacji z
producentem w innym, niż standardowy, kolorze z palety RAL (standardowo RAL 9002 – biały).
wylot pionowy
Silnik elektryczny
Silnik elektryczny wykonany zgodnie z obowiązującymi Dyrektywami oraz klasami sprawności,
oznaczony znakiem CE. Silnik dostosowany do napięciowej regulacji obrotów, wyposażony
w zabezpieczenie termiczne (TP). Klasa izolacji – B. Stopień ochrony - IP44. Zasilanie - trójfazowe
230/400V 50Hz, 400V 50Hz lub jednofazowe 230V 50Hz (w zależności od modelu wentylatora i mocy
silnika).
Schemat podłączenia elektrycznego: rys. 13a.
Oznaczenia
RFHV / 4 - 250 S / c
Wersja specjalna
S - jednofazowy, T - trójfazowy
Średnica kanału przyłączeniowego
Liczba biegunów silnika (prędkość obrotowa)
Wentylator dachowy
wylot poziomy
Akcesoria
Podstawa
dachowa RS
str. 322
regulator
REB
str. 852
Podstawa
tłumiąca RSA
str. 322
regulator
RMB, RMT
str. 852
Podstawa
dachowa RSS
str. 323
Klapa zwrotna
JCA
str. 324
Złącze
JPA
str. 324
higrostat
HIG-2
str. 856
czujnik
SQA
str. 856
termostat
TS
str. 856
Króciec
JBR
str. 325
termostat
TK-1
str. 856
Złącze p-drg.
JAE
str. 325
Reb 4 - Auto
Reb 5 - Auto
str. 853
str. 853
presostat
złącze p-drg.
ACOP PL
str. 152
str. 857
264
Venture Industries Sp. z o.o.
ul. Mokra 27, 05-092 Łomianki - Kiełpin
tel. +48 22 751 95 50, 751 20 31
fax +48 22 751 22 59, 751 12 02
e-mail: [email protected]
wentylatory dachowe RFHV
Dane techniczne
prędkość pobór mocy napięcie natężenie wydajność poziom ciśnienia temp. pracy masa klasa izolacji
obrotowa
max.
max.
akustycznego*
max.
/ stopień
[obr./min]
[W]
[V]
[A]
[m3/h]
[dB(A)]
[oC]
[kg] ochrony IP
Typ
regulator
nr artykułu
RFHV/2-125
2640
75
230
0,35
510
64
60
8,5
B / 44
REB 1; RMB 1,5
43522410
RFHV/4-125
1430
34
230
0,16
290
46
60
8,5
B / 44
REB 1; RMB 1,5
43522415
RFHV/2-160
2700
85
230
0,43
695
72
65
9
B / 44
REB 1; RMB 1,5
43522420
RFHV/4-160
1430
40
230
0,21
540
49
55
9
B / 44
REB 1; RMB 1,5
43522425
RFHV/2-200
1850
260
230
1,1
1620
72
60
15
B / 44
REB 2,5; RMB 1,5
43522430
RFHV/4-200
1400
90
230
0,4
1260
56
55
15
B / 44
REB 1; RMB 1,5
43522440
RFHV/4-250S
1400
120
230
0,56
1540
59
60
21
B / 44
REB 1; RMB 1,5
43522450
RFHV/4-250T
1400
100
400Y
0,48
1540
59
60
21
B / 44
RMT 1,5
43522455
RFHV/6-250
965
37
230
0,18
890
59
60
21
B / 44
REB 1; RMB 1,5
43522460
RFHV/6-315
875
70
230
0,33
1690
61
60
29
F / 54
REB 1; RMB 1,5
43522480
* poziom ciśnienia akustycznego mierzony w odległości 1,5 m.
Akcesoria montażowe
RFHV 125-315
RFHV 125-315
RFHV 125-630
6
6
9
11
12
10
7
Typ
Podst. Podst. Podst.
dachowa dachowa tłumiąca
krótka
1
2
3
5
Opaska
przeciwdrganiowa
6
7
8
9
10
11
RFHV/X-125 RSS-300 RS-300 RSA-300 CAR-125
AKU-COMP-125
ACOP PL-125
SBF-135
VENTAL-127
P-300
K-300
JCA-300
JAE-300
RFHV/X-160 RSS-300 RS-300 RSA-300 CAR-160
AKU-COMP-160
ACOP PL-160
SBF-165
VENTAL-165
P-300
K-300
JCA-300
JAE-300
RFHV/X-200 RSS-435 RS-435
-
-
Klapa
zwrotna
4
Przewód
elastyczny
Złącze
Króciec
Klapa
zwrotna
Złącze
przeciwdrganiowe
12
-
CAR-200
AKU-COMP-200
ACOP PL-200
SBF-215
VENTAL-203
-
-
-
-
-
-
ACOP PL-250
-
VENTAL-254
P-300
K-435
JCA-435
JAE-435
JAE-435
RFHV/X-250 RSS-435 RS-435 RSA-435 CAR-250
-
Opaska
zaciskowa
RSA-435
RFHV/X-315 RSS 560 RS-560
-
Tłumik
AKU-COMP-250
ACOP PL-250
SBF-325
VENTAL-254
P-435
K-435
JCA-435
-
CAR-315
AKU-COMP-315
ACOP PL-315
SBF-325
VENTAL-315
-
-
-
-
RSA-560
-
-
ACOP PL-355
-
VENTAL-356
P-435
K-560
JCA-560
JAE-560
www.venture.pl
265
wentylatory dachowe RFHV
G
D
Wymiary [mm]
oE
oF
cB
cA
cC
Typ
RFHV-125/160
A
cB
cC
D
OE
OF
G
340
300
245
160
125/160
10
20
RFHV-200/250
475
435
330
260
200/250
12
20
RFHV-315
610
560
450
365
315
12
40
Charakterystyki pracy
