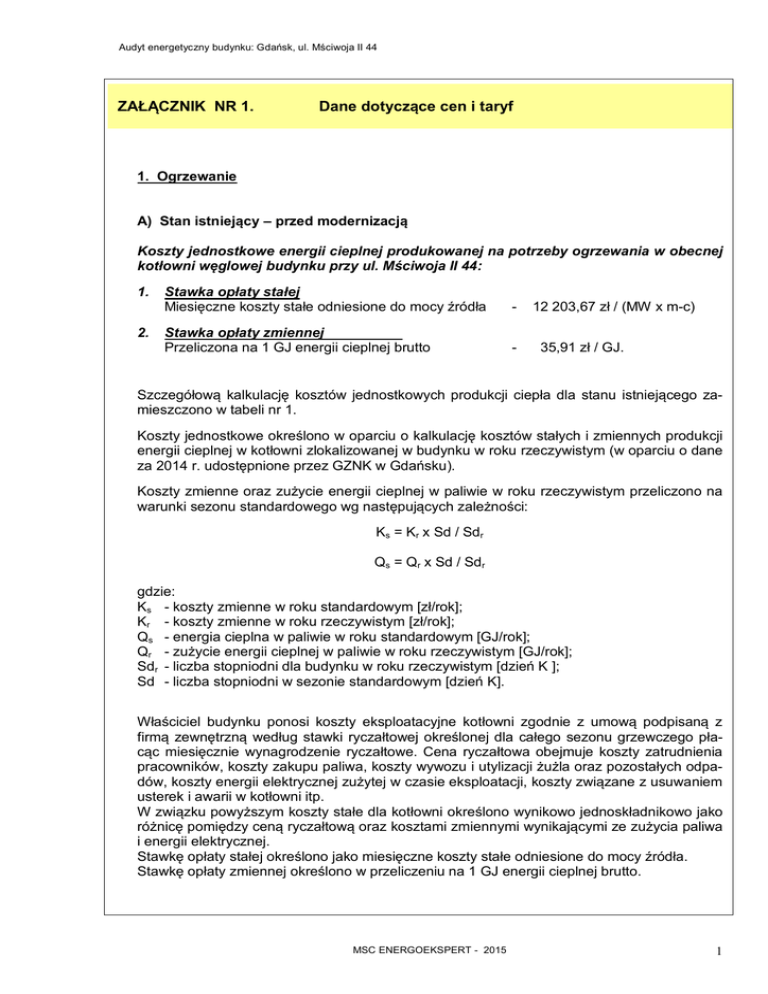

ZAŁĄCZNIK NR 1. Dane dotyczące cen i taryf

Audyt energetyczny budynku: Gdańsk, ul. Mściwoja II 44
ZAŁĄCZNIK NR 1.
Dane dotyczące cen i taryf
1. Ogrzewanie
A) Stan istniejący – przed modernizacją
Koszty jednostkowe energii cieplnej produkowanej na potrzeby ogrzewania w obecnej
kotłowni węglowej budynku przy ul. Mściwoja II 44:
1.
2.
Stawka opłaty stałej
Miesięczne koszty stałe odniesione do mocy źródła
-
Stawka opłaty zmiennej
Przeliczona na 1 GJ energii cieplnej brutto
-
12 203,67 zł / (MW x m-c)
35,91 zł / GJ.
Szczegółową kalkulację kosztów jednostkowych produkcji ciepła dla stanu istniejącego zamieszczono w tabeli nr 1.
Koszty jednostkowe określono w oparciu o kalkulację kosztów stałych i zmiennych produkcji
energii cieplnej w kotłowni zlokalizowanej w budynku w roku rzeczywistym (w oparciu o dane
za 2014 r. udostępnione przez GZNK w Gdańsku).
Koszty zmienne oraz zużycie energii cieplnej w paliwie w roku rzeczywistym przeliczono na
warunki sezonu standardowego wg następujących zależności:
Ks = Kr x Sd / Sdr
Qs = Qr x Sd / Sdr
gdzie:
Ks - koszty zmienne w roku standardowym [zł/rok];
Kr - koszty zmienne w roku rzeczywistym [zł/rok];
Qs - energia cieplna w paliwie w roku standardowym [GJ/rok];
Qr - zużycie energii cieplnej w paliwie w roku rzeczywistym [GJ/rok];
Sdr - liczba stopniodni dla budynku w roku rzeczywistym [dzień K ];
Sd - liczba stopniodni w sezonie standardowym [dzień K].
Właściciel budynku ponosi koszty eksploatacyjne kotłowni zgodnie z umową podpisaną z
firmą zewnętrzną według stawki ryczałtowej określonej dla całego sezonu grzewczego płacąc miesięcznie wynagrodzenie ryczałtowe. Cena ryczałtowa obejmuje koszty zatrudnienia
pracowników, koszty zakupu paliwa, koszty wywozu i utylizacji żużla oraz pozostałych odpadów, koszty energii elektrycznej zużytej w czasie eksploatacji, koszty związane z usuwaniem
usterek i awarii w kotłowni itp.
W związku powyższym koszty stałe dla kotłowni określono wynikowo jednoskładnikowo jako
różnicę pomiędzy ceną ryczałtową oraz kosztami zmiennymi wynikającymi ze zużycia paliwa
i energii elektrycznej.
Stawkę opłaty stałej określono jako miesięczne koszty stałe odniesione do mocy źródła.
Stawkę opłaty zmiennej określono w przeliczeniu na 1 GJ energii cieplnej brutto.
MSC ENERGOEKSPERT - 2015
1
Audyt energetyczny budynku: Gdańsk, ul. Mściwoja II 44
Tabela 1
Kalkulacja kosztów energii cieplnej dla kotłowni węglowej - stan istniejący
L.p.
I
1
2
3
4
5
6
7
8
Wyszczególnienie
Dane ogólne
Moc zainstalowana źródła ciepła
Rodzaj paliwa
Wartość opałowa
Żużycie paliwa w roku rzeczywistym
Zużyta energia cieplna w paliwie w roku rzeczywistym Qr
Temperatura wewnętrzna w pom. ogrzewanych (uśredniona)
Liczba stopniodni w sezonie standardowym Sd
Liczba stopniodni dla budynku w sezonie rzeczywistym Sdr
Energia cieplna w paliwie w roku standardowym
Q s = Q r x Sd / Sdr
9
Aktualna cena paliwa łącznie z transportem
II
Koszty stałe
1
2
3
4
5
Wynagrodzenia i koszty funduszu płac
Materiały
Remonty i usługi obce
Podatki i opłaty
Pozostałe
Koszty stałe łącznie:
III
1
2
3
4
5
6
IV
1
Koszty zmienne (dla roku rzeczywistego)
Koszty zmienne zakupu ciepła
Energia elektryczna
Paliwo (łącznie z transportem)
Koszty transportu
Koszt zakupu wody
Ochrona środowiska
Koszty zmienne Kr łącznie:
Określenie kosztów zmiennych
dla roku standardowego
Koszty zmienne dla roku standardowego Ks
Jednostka
Wartość
MW
kJ/kg
t
GJ / rok
°C
dzień K
dzień K
0,090
miał węglowy
22 000
20
440
19,02
3 359
3 055
GJ / rok
484
zł / t
700
zł/rok
zł/rok
zł/rok
zł/rok
zł/rok
zł / rok
13 180
13 180
zł / rok
zł / rok
zł / rok
zł / rok
zł / rok
zł / rok
zł / rok
1 800
14 000
------15 800
zł / rok
17 372
zł / (MW x m-c)
12 203,67
zł / GJ
35,91
Ks = Kr x Sd / Sdr
V
Kalkulacja kosztów jednostkowych
1
Stawka opłaty stałej
Miesięczne koszty stałe odniesione do mocy źródła
2
Stawka opłaty zmiennej
Stawka opłaty zmiennej na 1 GJ energii cieplnej brutto
MSC ENERGOEKSPERT - 2015
2
Audyt energetyczny budynku: Gdańsk, ul. Mściwoja II 44
B) Stan po modernizacji
Po modernizacji dostawa energii cieplnej na potrzeby ogrzewania budynku realizowana będzie z miejskiego systemu ciepłowniczego poprzez jednofunkcyjny węzeł cieplny zainstalowany w budynku.
Przewiduje się, że rozliczenie odbiorcy z dostawcą ciepła (Gdańskim Przedsiębiorstwem
Energetyki Cieplnej) odbywać się będzie w oparciu o taryfę VIII.1 obejmującą następujące
opłaty stałe i zmienne:
1
Opłaty stałe Om :
a) opłata za zamówioną moc cieplną
b) opłata stała za usługi przesyłowe
Opłaty stałe razem :
2
5 703,02 zł/(MW x m-c)
5 032,85 zł/(MW x m-c)
10 735,87 zł/(MW x m-c)
Opłaty zmienne Oz :
a) cena ciepła
b) opłata zmienna za usługi przesyłowe
Opłaty zmienne razem :
3
Opłaty abonamentowe:
37,11 zł/GJ
21,09 zł/GJ
58,20 zł/GJ
------- zł/m-c
2. Przygotowanie ciepłej wody użytkowej
Przygotowanie indywidualne – elektryczne podgrzewacze akumulacyjne.
Rozliczenie z dostawcą energii elektrycznej realizowane jest wg następujących stawek opłat
(grupa taryfowa C11):
1
2
3
Opłaty zmienne Oz :
a) cena energii elektrycznej
b) opłaty zmienne za przesył
- stawka opłaty jakościowej
- składnik zmienny stawki sieciowej
- razem opłaty zmienne za przesył
Opłaty zmienne razem :
0,5252 zł/kWh
0,0141
0,3219
0,3360
0,8612
zł/kWh
zł/kWh
zł/kWh
zł/kWh
Opłaty zmienne przeliczone na 1 GJ energii cieplnej:
1 kWh = 3,6 MJ = 3,6 x 10-3 GJ
0,8612 zł/kWh = 0,8612 x 1000 / 3,6 zł/GJ =
239,22 zł/GJ
Opłaty stałe Om:
a) stawka opłaty przejściowej
b) składnik stały stawki sieciowej
Opłaty stałe razem :
1,0701 zł/(kW x m-c)
4,9569 zł/(kW x m-c)
6,0270 zł/(kW x m-c)
Opłata abonamentowa :
2,21 zł/m-c
MSC ENERGOEKSPERT - 2015
3
Audyt energetyczny budynku: Gdańsk, ul. Mściwoja II 44
Po modernizacji ciepła woda użytkowa przygotowywana będzie nadal w źródłach indywidualnych (nowe podgrzewacze elektryczne akumulacyjne) - stawki opłat bez zmian.
3. Woda i ścieki
Opłaty jednostkowe ponoszone przez odbiorcę za wodę i ścieki wynoszą:
1
2
Opłata za wodę
Opłata za ścieki
Razem:
MSC ENERGOEKSPERT - 2015
4,37 zl/m3
6,22 zl/m3
10,59 zl/m3
4
Audyt energetyczny budynku: Gdańsk, ul. Mściwoja II 44
ZAŁĄCZNIK NR 2.
Analiza faktycznego zużycia ciepła i ciepłej wody użytkowej w budynku
Analizę zużycia energii cieplnej przeprowadzono w oparciu o dane dotyczące zużycia paliwa
przez kotłownię węglową zlokalizowaną na terenie obiektu w roku rzeczywistym.
Obliczenia przedstawiono w tabeli 1 załącznika nr 1 (pkt. I - Dane ogólne).
Zużyta energia cieplna w paliwie w roku rzeczywistym – około 440 GJ/rok.
Energia cieplna w paliwie w przeliczeniu na warunki roku standardowego - 484 GJ/rok.
Obliczeniowe zapotrzebowanie na energię cieplną na potrzeby ogrzewania (c.o.) w roku
standardowym dla budynku przy ul. Mściwoja II 44 zgodnie z wynikami niniejszego audytu
energetycznego wynosi:
Qo,co* = 448,72 GJ/rok.
Z analizy danych wynika, że zużyta energia cieplna (w przeliczeniu na rok standardowy) stanowiła około 99% obliczeniowego zapotrzebowania obiektu na ciepło.
W związku z powyższym ocenia się, dane obliczeniowe wiarygodnie odzwierciedlają stan
rzeczywisty i aktualne potrzeby cieplne obiektu.
Ze względu zastosowany indywidualny system przygotowania c.w.u. pracujący w oparciu o
podgrzewacze elektryczne brak jest danych pomiarowych umożliwiających oszacowanie zużycia ciepłej wody użytkowej na terenie obiektu oraz energii zużywanej na jej przygotowanie.
