OPZ - „Roboty remontowo-budowlane i konserwacyjne pomieszczeń w budynkach: Zakładu Przyrodoleczniczego,
Sanatoriów Uzdrowiskowych „Cis” i „Anka” „Uzdrowisko Szczawno-Jedlina” S.A. w Szczawnie-Zdroju
Załącznik nr 9 do SIWZ

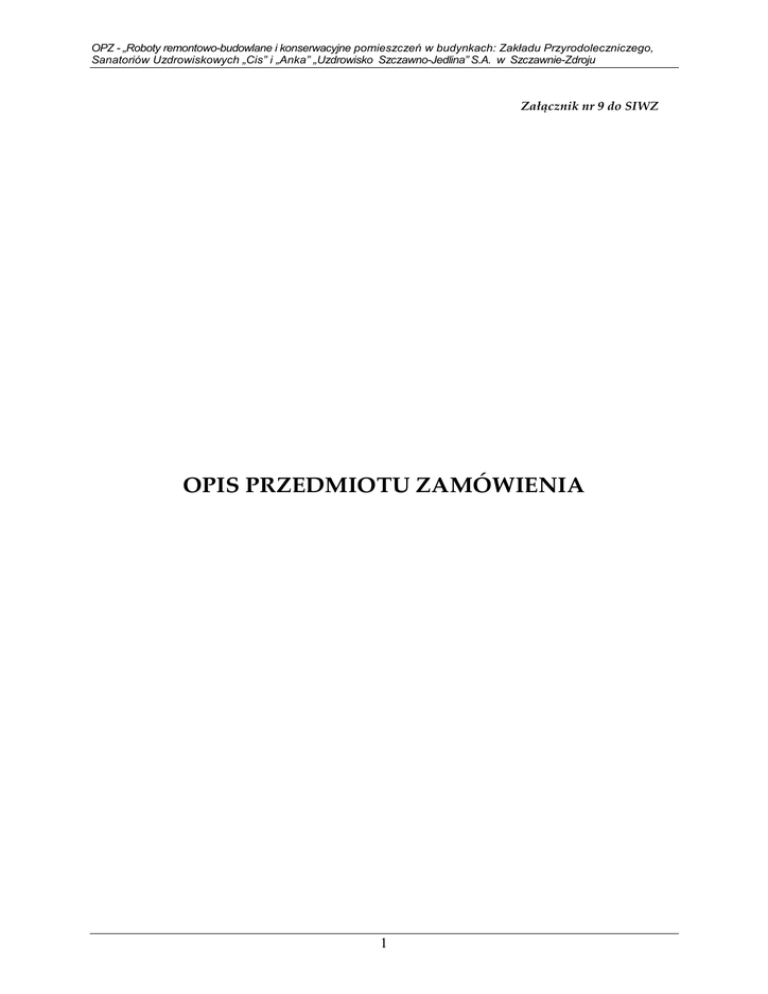

OPIS PRZEDMIOTU ZAMÓWIENIA
1
OPIS PRZEDMIOTU ZAMÓWIENIA .......................................................................... 1
I.
"Remont pomieszczeń zabiegowych i administracyjnych parteru budynku
Zakładu Przyrodoleczniczego".................................................................................... 7
1.
DANE OGÓLNE ............................................................................................. 7
1.1.
TEMAT..................................................................................................................................... 7
1.2.
LOKALIZACJA......................................................................................................................... 7
1.3.
OBIEKT.................................................................................................................................... 7
1.4.
FUNKCJA OBIEKTU. ............................................................................................................. 7
1.5.
OGÓLNE PARAMETRY OBSZARU OBJĘTEGO OPRACOWANIEM. .................................. 7
1.6.
INWESTOR. ............................................................................................................................ 7
2.
PRZEDMIOT, CEL I ZAKRES OPRACOWANIA ............................................ 7
2.1.
ZAMIERZENIA INWESTORA.................................................................................................. 7
2.2.
ZAKRES OPRACOWANIA...................................................................................................... 7
2.2.1.
BranŜa budowlana – roboty wewnętrzne: ....................................................................... 8
2.2.2.
BranŜa instalacyjna:......................................................................................................... 8
2.3.
3.
ZAŁOśENIA OGÓLNE. .......................................................................................................... 8
OPIS STANU ISTNIEJĄCEGO....................................................................... 9
3.1.
OGÓLNA CHARAKTERYSTYKA BUDYNKU ......................................................................... 9
3.2.
ELEMENTY BUDYNKU O WARTOŚCIACH ZABYTKOWYCH.......................................... 9
3.3.
OCENA STANU TECHNICZNEGO ELEMENTÓW KONSTRUKCYJNYCH BUDYNKU .... 10
4.
STAN PROJEKTOWANY ............................................................................ 10
4.1.
PODSTAWOWE ZAŁOśENIA............................................................................................... 10
4.2.
ZESTAWIENIE POWIERZCHNI POMIESZCZEŃ OBJĘTYCH OPRACOWANIEM ......... 10
4.3.
OPIS PROJEKTOWANYCH ROBÓT BUDOWLANYCH .................................................. 11
4.3.1.
ROBOTY ZABEZPIECZAJĄCE..................................................................................... 12
4.3.2.
ROBOTY ROZBIÓRKOWE ........................................................................................... 12
4.3.3.
SPOSÓB PRZEPROWADZENIA PRAC ....................................................................... 13
4.3.4.
ŚCIANKI DZIAŁOWE..................................................................................................... 13
4.3.5.
PRZEBICIA, ZAMUROWANIA, NAPRAWY MIEJSC USZKODZONYCH .................... 14
4.3.6.
NADPROśA................................................................................................................... 14
4.3.7.
ZABEZPIECZENIE PRZEJŚĆ INSTALACYJNYCH ..................................................... 15
4.3.8.
TYNKI ............................................................................................................................ 15
4.3.9.
ZABUDOWY INSTALACJI I INNYCH ELEMENTÓW ................................................... 16
4.3.10.
ZABUDOWY ŚCIAN, SŁUPÓW, PODCIĄGÓW I PIONÓW KANALIZACYJNYCH.... 16
4.3.11.
OŚCIEśA WEWNĘTRZNE OTWORÓW OKIENNYCH ................................................ 16
4.3.12.
OKŁADZINA ŚCIENNA CERAMICZNA – MOZAIKA ŚCIENNA .................................. 16
4.3.13.
OKŁADZINA ŚCIENNA CERAMICZNA ........................................................................ 16
4.3.14.
POSADZKI Z PŁYTEK CERAMICZNYCH .................................................................... 17
4.3.15.
POSADZKI Z PŁYTEK MARMUROWYCH ................................................................... 17
2
4.3.16.
POSADZKI Z DESEK PANELOWYCH ......................................................................... 18
4.3.17.
RENOWACJA PARKIETU............................................................................................. 18
4.3.18.
SUFITY PODWIESZANE .............................................................................................. 18
4.3.19.
ŚCIANKI PRZESZKLONE ............................................................................................. 19
4.3.20.
STOLARKA DRZWIOWA WEWNĘTRZNA - ISTNIEJĄCA........................................... 19
4.3.21.
STOLARKA DRZWIOWA WEWNĘTRZNA PROJEKTOWANA ................................... 20
4.3.22.
OKUCIA DRZWIOWE I OKIENNE ................................................................................ 20
4.3.23.
STOLARKA OKIENNA ISTNIEJĄCA ............................................................................ 20
4.3.24.
WYMIANA STOLARKI OKIENNEJ................................................................................ 21
4.3.25.
śALUZJE ....................................................................................................................... 23
4.3.26.
PODOKIENNIKI WEWNĘTRZNE ................................................................................. 23
4.3.27.
PODOKIENNIKI ZEWNĘTRZNE................................................................................... 23
4.3.28.
ZABEZPIECZENIE ANTYKOROZYJNE . ..................................................................... 23
4.3.29.
ROBOTY MALARSKIE .................................................................................................. 23
4.3.30.
WENTYLACJA GRAWITACYJNA................................................................................. 24
4.3.31.
INSTALACJE ELEKTRYCZNE...................................................................................... 24
4.3.32.
INSTALACJE TELETECHNICZNE................................................................................ 24
4.3.33.
WYTYCZNE BRANśOWE............................................................................................. 24
4.4.
OGÓLNE WYMAGANIA DOTYCZĄCE MATERIAŁÓW ....................................................... 25
4.5.
TRANSPORT I ZAGOSPODAROWANIE ODPADÓW ......................................................... 26
4.6.
INFORMACJE O TERENIE BUDOWY I WYTYCZNE INWESTORA ................................... 26
1.1.
Spis zawartości dokumentacji projektowej nazwa i adres podmiotu opracowującego projekt
budowlany .......................................................................................................................................... 27
5.
KARTY POMIESZCZEŃ – ZAKŁAD PRZYRODOLECZNICZY .................... 27
5.1.
Pomieszczenie 01, 01a ......................................................................................................... 28
5.2.
Pomieszczenie 02.................................................................................................................. 29
5.3.
Pomieszczenie 03.................................................................................................................. 30
5.4.
Pomieszczenie 04.................................................................................................................. 31
5.5.
Pomieszczenie 05.................................................................................................................. 32
5.6.
Pomieszczenie 06.................................................................................................................. 33
5.7.
Pomieszczenie 08.................................................................................................................. 34
5.8.
Pomieszczenie 09.................................................................................................................. 35
5.9.
Pomieszczenie 10.................................................................................................................. 36
5.10.
Pomieszczenie 11.................................................................................................................. 37
5.11.
Pomieszczenie 12.................................................................................................................. 38
5.12.
Pomieszczenie 13.................................................................................................................. 39
5.13.
Pomieszczenie 14.................................................................................................................. 40
5.14.
Pomieszczenie 15.................................................................................................................. 41
5.15.
Pomieszczenie 16.................................................................................................................. 42
5.16.
Pomieszczenie 17.................................................................................................................. 43
3
5.17.
Pomieszczenie 18.................................................................................................................. 44
5.18.
Pomieszczenie 19.................................................................................................................. 45
5.19.
Pomieszczenie 21.................................................................................................................. 46
5.20.
Pomieszczenie 22.................................................................................................................. 47
5.21.
Pomieszczenie 27a ............................................................................................................... 48
5.22.
Pomieszczenie 27.................................................................................................................. 49
5.23.
Pomieszczenie 28.................................................................................................................. 50
5.24.
Pomieszczenie 29.................................................................................................................. 51
5.25.
Pomieszczenie 30.................................................................................................................. 52
5.26.
Pomieszczenie 31.................................................................................................................. 53
5.27.
Pomieszczenie 32.................................................................................................................. 54
5.28.
Pomieszczenie 33.................................................................................................................. 55
II.
Wykonanie robót remontowo – budowlanych w budynku sanatorium
uzdrowiskowego „CIS”.............................................................................................. 56
6.
DANE OGÓLNE ........................................................................................... 56
6.1.
TEMAT................................................................................................................................... 56
6.2.
LOKALIZACJA....................................................................................................................... 56
6.3.
OBIEKT.................................................................................................................................. 56
6.4.
FUNKCJA OBIEKTU. ........................................................................................................... 56
6.5.
OGÓLNE PARAMETRY OBSZARU OBJĘTEGO OPRACOWANIEM. ................................ 56
6.6.
INWESTOR. .......................................................................................................................... 56
7.
PRZEDMIOT, CEL I ZAKRES OPRACOWANIA .......................................... 56
7.1.
ZAMIERZENIA INWESTORA................................................................................................ 56
7.2.
ZAKRES OPRACOWANIA.................................................................................................... 56
7.2.1.
BranŜa budowlana ......................................................................................................... 57
7.2.2.
BranŜa instalacyjna:....................................................................................................... 57
7.3.
8.
ZAŁOśENIA OGÓLNE. ........................................................................................................ 57
OPIS STANU ISTNIEJĄCEGO..................................................................... 58
8.1.
OGÓLNA CHARAKTERYSTYKA BUDYNKU ....................................................................... 58
8.2.
ELEMENTY BUDYNKU O WARTOŚCIACH ZABYTKOWYCH........................................ 58
8.3.
OPIS STANU TECHNICZNEGO BUDYNKU ........................................................................ 58
9.
STAN PROJEKTOWANY ............................................................................ 58
9.1.
PODSTAWOWE ZAŁOśENIA............................................................................................... 58
9.2.
9.3.
OPIS PROJEKTOWANYCH ROBÓT BUDOWLANYCH .................................................. 59
9.3.1.
ROBOTY ZABEZPIECZAJĄCE..................................................................................... 60
9.3.2.
ROBOTY ROZBIÓRKOWE ........................................................................................... 60
9.3.3.
SPOSÓB PRZEPROWADZENIA PRAC ....................................................................... 61
9.3.4.
ŚCIANKI DZIAŁOWE..................................................................................................... 61
9.3.5.
PRZEBICIA, ZAMUROWANIA, NAPRAWY MIEJSC USZKODZONYCH .................... 61
4
9.3.6.
NADPROśA................................................................................................................... 61
9.3.7.
TYNKI ............................................................................................................................ 62
9.3.8.
ZABUDOWY INSTALACJI I INNYCH ELEMENTÓW ................................................... 62
9.3.9.
OŚCIEśA WEWNĘTRZNE OTWORÓW OKIENNYCH ................................................ 62
9.3.10.
POSADZKI Z PŁYTEK CERAMICZNYCH .................................................................... 63
9.3.11.
OKŁADZINA ŚCIENNA CERAMICZNA ........................................................................ 63
9.3.12.
POSADZKI Z PANELI PODŁOGOWYCH ..................................................................... 64
9.3.13.
STOLARKA DRZWIOWA PROJEKTOWANA............................................................... 64
9.3.14.
STOLARKA OKIENNA PROJEKTOWANA................................................................... 64
9.3.15.
PODOKIENNIKI ZEWNĘTRZNE................................................................................... 65
9.3.16.
PODOKIENNIKI WEWNĘTRZNE ................................................................................. 65
9.3.17.
ROBOTY MALARSKIE .................................................................................................. 65
9.3.18.
ROBOTY INSTALACYJNE............................................................................................ 66
9.4.
9.5.
TRANSPORT I ZAGOSPODAROWANIE ODPADÓW ......................................................... 67
9.6.
10.
KARTY POMIESZCZEŃ SANATORIUM „CIS”............................................. 68
10.1.
Pokój nr 3............................................................................................................................... 69
10.2.
Pokój nr 4............................................................................................................................... 70
10.3.
Pokój nr 5............................................................................................................................... 71
10.4.
Pokój nr 6............................................................................................................................... 72
10.5.
Pokój nr 7............................................................................................................................... 73
10.6.
Pokój nr 8............................................................................................................................... 74
10.7.
Pokój nr 9............................................................................................................................... 75
10.8.
Pokój nr 10............................................................................................................................. 76
10.9.
Pokój nr 11............................................................................................................................. 77
10.10.
Pokój nr 12......................................................................................................................... 78
10.11.
Pokój nr 13......................................................................................................................... 79
10.12.
Pokój nr 14......................................................................................................................... 80
10.13.
Pokój nr 16......................................................................................................................... 81
10.14.
Pokój nr 17......................................................................................................................... 82
10.15.
Pokój nr 18......................................................................................................................... 83
10.16.
Pokój nr 19......................................................................................................................... 84
10.17.
Korytarze i klatka schodowa.............................................................................................. 85
10.18.
Dach .................................................................................................................................. 86
III.
Wykonanie robót konserwacyjnych w łazienkach budynku sanatorium
uzdrowiskowego „ANKA” .......................................................................................... 87
11.
Podstawowe załoŜenia ................................................................................. 87
11.1.
ZAKRES OPRACOWANIA.................................................................................................... 87
11.1.1.
BranŜa instalacyjna:....................................................................................................... 87
5
11.1.2.
BranŜa budowlana ......................................................................................................... 87
11.2.
11.3.
OPIS PROJEKTOWANYCH ROBÓT KONSERWACYJNYCH ......................................... 88
11.3.1.
Roboty instalacyjne........................................................................................................ 88
11.3.2.
Roboty malarskie ........................................................................................................... 88
11.4.
12.
SPOSÓB PRZEPROWADZENIA PRAC ............................................................................... 88
KARTY POMIESZCZEŃ – SANATORIUM „ANKA” ...................................... 89
12.1.
Pokój nr 2.............................................................................................................................. 89
12.2.
Pokój nr 3............................................................................................................................... 89
12.3.
Pokój nr 4............................................................................................................................... 90
12.4.
Pokój nr 5............................................................................................................................... 90
12.5.
Pokój nr 6............................................................................................................................... 91
12.6.
Pokój nr 7............................................................................................................................... 91
12.7.
12.8.
IV.
13.
14.
15.
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA93
INFORMACJE OGÓLNE ............................................................................. 93
CZĘŚĆ OPISOWA ...................................................................................... 93
UWAGI KOŃCOWE...................................................................................... 94
6
I. "Remont
pomieszczeń
administracyjnych parteru
Przyrodoleczniczego"
zabiegowych
i
budynku Zakładu
1. DANE OGÓLNE
1.1. TEMAT.
Remont pomieszczeń zabiegowych i administracyjnych w budynku Zakładu Przyrodoleczniczego.
Projektowany remont obejmuje takŜe zagospodarowanie obecnie nieuŜytkowanych pomieszczeń
parteru budynku.
1.2. LOKALIZACJA.
58-310 Szczawno Zdrój ul. Sienkiewicza nr 1, Gmina Szczawno Zdrój.
Działka nr 489, obręb 1. Arkusz mapy - AM462.342.2213. Powiat Wałbrzych.
1.3. OBIEKT.
Budynek Zakładu Przyrodoleczniczego.
Budynek wpisany do rejestru zabytków decyzją z dnia 17.12.2001 r. pod nr 73/A/01
1.4. FUNKCJA OBIEKTU.
Zakład Przyrodoleczniczy świadczy usługi zabiegowe w pełnym zakresie dla kuracjuszy. W zakładzie
funkcjonują działy kinezyterapii, fizykoterapii, hydroterapii, masaŜy, odnowy biologicznej, zabiegów
borowinowych.
1.5. OGÓLNE PARAMETRY OBSZARU OBJĘTEGO OPRACOWANIEM.
−
Powierzchnia objęta opracowaniem :
−
Kubatura objęta opracowaniem:
573,92 m
2
2.209,68 m
3
1.6. INWESTOR.
Uzdrowisko Szczawno - Jedlina S.A. 58-310 Szczawno Zdrój ul. Ratuszowa 1.
2. PRZEDMIOT, CEL I ZAKRES OPRACOWANIA
2.1. ZAMIERZENIA INWESTORA
Dostosowanie pomieszczeń do aktualnych potrzeb inwestora i wynikających z tego faktu wymagań
określonych warunkami technicznymi i przepisami prawa budowlanego w zakresie bezpieczeństwa
uŜytkowania i właściwej eksploatacji a w szczególności do aktualnych wymogów BHP, sanitarnohigienicznych i bezpieczeństwa poŜarowego obiektu (w części objętej projektem).
Zamierzeniem inwestora jest remont pomieszczeń administracyjnych i zabiegowych w celu
powiększenia bazy rehabilitacyjnej i odnowy biologicznej. Zamierzenie naleŜy traktować, jako
związane bezpośrednio z istniejącą funkcją.
2.2. ZAKRES OPRACOWANIA.
Wyodrębnione w części graficznej pomieszczenia zabiegowe i administracyjne. Określony projektem
zakres robót zwiększa komfort i standard pomieszczeń. Projektowane zmiany w ramach opracowania
projektowego mają charakter głównie remontowy. Szczegółowe określenie zakresu robót zawarte w
kartach pomieszczeń i w załączniku graficznym projektu. Opracowanie obejmuje rozwiązania
architektoniczne oraz branŜowe niezbędne dla wykonania zaplanowanego zakresu robót.
7
2.2.1. BranŜa budowlana – roboty wewnętrzne:
- rozbiórka ścian i ścianek działowych,
- rozbiórka sufitów podwieszanych systemowych z płyt z włókien mineralnych na ruszcie metalowym,
- wykucie otworów drzwiowych w ścianach wewnętrznych i wykonanie nadproŜy z belek stalowych,
- wykonanie nowych ścianek działowych murowanych oraz z płyt GK,
- wykonanie zabudowy z płyt GK,
- wymiana podkładów i posadzek,
- wyłoŜenie posadzek płytkami i deskami panelowymi,
- wykonanie napraw tynku i gładzi z zaprawy wapiennej,
- wykonanie przeszklonych ścianek drewnianych,
- wykonanie sufitów podwieszanych,
- renowacja istniejącej stolarki drzwiowej wewnętrznej
- renowacja części istniejącej stolarki,
- wymiana części stolarki okiennej
- wyłoŜenie ścian w pomieszczeniach zabiegowych glazurą ścienną,
- malowanie ścian i sufitów
.
2.2.2. BranŜa instalacyjna:
Dostosowanie do nowych potrzeb :
- istniejącej instalacji wody zimnej,
- istniejącej instalacji ciepłej wody uŜytkowej i cyrkulacji,
- istniejącej instalacji kanalizacyjnej wewnętrznej,
- istniejącej wewnętrznej instalacji elektrycznej.
- instalacji teletechnicznej
2.3. ZAŁOśENIA OGÓLNE.
Projektowane zamierzenie nie zmienia sposobu zagospodarowania terenu i nie powoduje zmian
funkcjonalnych, programowych, oraz parametrów technicznych takich jak powierzchnia zabudowy,
kubatura budynku. Nie ulega zmianie sposób uŜytkowania budynku ani zagospodarowanie terenu. Nie
ulegają zmianie warunki ochrony poŜarowej.
Działka i znajdujący się na niej budynek usytuowane są w dzielnicy uzdrowiskowej miasta Szczawno
Zdrój. Projektowane roboty, realizowane będą w budynku Zakładu Przyrodoleczniczego,
zlokalizowanego w strefie ochrony A. Strefa podlega rygorom w zakresie utrzymania zasadniczych
elementów rozplanowania istniejącej substancji o wartościach kulturowych oraz charakteru i skali
nowej zabudowy. Na terenie w którym projektuje się roboty remontowe, obowiązuje Miejscowy Plan
Zagospodarowania Przestrzennego miasta Szczawno Zdrój. Projekt obejmuje roboty remontowe
wewnątrz obiektu Zakładu Przyrodoleczniczego, więc nie jest w sprzeczności z obowiązującym
prawem miejscowym.
Projektowane zamierzenie nie zmienia dostosowania obiektu do krajobrazu i otaczającej zabudowy.
Nie przewiduje się zmian w istniejącym zagospodarowaniu działki. Pobór i odprowadzenie mediów z
istniejących przyłączy. Nie przewiduje się ingerencji w istniejący układ dróg wewnętrznych, parkingów,
placów i chodników
8
Budynek jest wyposaŜony we wszystkie niezbędne instalacje wewnętrzne:
−
instalację wodno-kanalizacyjną,
−
instalację hydrantową p/poŜarową,
−
instalację energetyczną,
−
instalacje telekomunikacyjną,
−
instalację centralnego ogrzewania,
−
wentylację grawitacyjną.
3. OPIS STANU ISTNIEJĄCEGO
3.1. OGÓLNA CHARAKTERYSTYKA BUDYNKU
Budynek o klasycystycznym wystroju elewacji frontowej, wybudowany w 1938 roku, po rozbudowie,
wzniesionego w 1902 roku zakładu kąpielowego tzw. Łazienek Luizy. Budynek wolnostojący,
wykonany w technologii tradycyjnej, parterowy, w części piętrowy, całkowicie podpiwniczony z
poddaszem nieuŜytkowym. Drzwi wejściowe główne, dwuskrzydłowe, przeszklone. Komunikacja
odbywa się korytarzem, usytuowanymi w centralnej osi budynku. Wejście do budynku od strony ulicy.
Elewacje tynkowane tynkiem wapienno-cementowym cyklinowanym.
W chwili obecnej budynek jest uŜytkowany i stanowi głównie bazę rehabilitacyjną i zabiegową dla
kuracjuszy.
Na poziomie parteru budynku, objętego opracowaniem, zlokalizowane są pomieszczenia zabiegowe,
korytarz, poczekalnia, klatka schodowa wewnętrzna, szatnia oraz pokoje administracyjne.
3.2. ELEMENTY BUDYNKU O WARTOŚCIACH ZABYTKOWYCH
Budynek wpisany do rejestru zabytków.
Elementy o wartościach zabytkowych:
−
Układ przestrzenny i architektura budynku – bryła i zewnętrzne detale architektoniczne
budynku, charakterystyczne proporcje i wysokości pomieszczeń.
−
Elewacje budynku .
−
Więźba dachowa – wartościowy układ przestrzenny, szczególnie w części centralnej.
−
Zewnętrzne schody wejściowe z piaskowca oraz wewnętrzne schody wejściowe
−
Stolarka okienna z oryginalnymi okuciami.
−
Oryginalne drewniane okiennice okienne.
−
Stolarka drzwiowa wewnętrzna z zachowanymi okuciami, klamkami, szyldami i oszkleniem.
−
Oryginalny klasycyzujący wystrój hallu, korytarzy i poczekalni-dekoracje sztukatorskie ścian i
stropów.
−
Oryginalne kolumny wewnętrzne ze stiukami marmurowymi.
−
Charakterystyczne elementy konstrukcyjne, proporcje otworów drzwiowych i okiennych.
−
Oryginalne posadzki z płyt marmurowych (hall wejściowy, klatka schodowa, korytarze.
−
Rzeźby postumentowe - Asklepios , Higeja.
−
Balustrady oraz detale architektoniczne i dekoracyjne z metaloplastyki.
−
Metalowe odlewy ze scenami mitologicznymi i alegorycznymi w supraportach drzwi,
9
−
MosięŜne i szklane Ŝyrandole i kinkiety.
−
Oryginalne meble z elementami metaloplastyki w holu i korytarzach budynku.
3.3. OCENA STANU TECHNICZNEGO
BUDYNKU
ELEMENTÓW KONSTRUKCYJNYCH
Ogólny ustrój konstrukcyjny budynku jest wykonany z materiałów dostatecznej jakości, co zapewnia
konstrukcji wymaganą nośność i sztywność. Główne elementy nośne spełniają wymogi techniczne dla
tego typu konstrukcji przy projektowanym sposobie uŜytkowania i funkcji budynku.
Część budynku, objęta zakresem opracowania jest w dobrym stanie technicznym pozwalającym na
realizację zamierzeń przebudowy w pełnym zakresie.
Elementy konstrukcyjne nie wykazują złej pracy statycznej. Nie stwierdzono wyraźnych rys ani
pęknięć na ścianach i stropach, które mogłyby świadczyć o niedostatecznej nośności czy sztywności
konstrukcji.
Dobry stan techniczny fundamentów świadczy o stabilności gruntu w poziomie posadowienia ław
fundamentowych ścian konstrukcyjnych
Projektowane elementy nie obciąŜają niekorzystnie istniejącej konstrukcji stropów budynku i nie
powodują przekroczenia dopuszczalnych napręŜeń i zmian nośności stropów.
Stropy wykazują wystarczającą nośność, pozwalającą na przejęcie istniejących obciąŜeń stałych i
uŜytkowych pomieszczeń i korytarzy, dla których nie przewiduje się zmian schematu obciąŜeń.
4. STAN PROJEKTOWANY
4.1. PODSTAWOWE ZAŁOśENIA
Pole obszaru opracowania to istniejące pomieszczenia parteru budynku. Większość pomieszczeń
objętych opracowaniem, oraz pomieszczenia techniczne są w złym stanie technicznym i wymagają
gruntownego remontu. Powierzchnie niewykorzystywane obecnie, inwestor zamierza po remoncie
uŜytkować jako pomieszczenia zabiegowe, sanitarne i administracyjne z niezbędnym zapleczem
socjalnym. Remont opracowywanego fragmentu obejmuje swoim zakresem zmianę funkcji
pomieszczeń w zakresie niezbędnym do zapewnienia właściwych warunków pracy i uŜytkowania,
renowację i wymianę okien oraz zmianę sposobu wykończenia pomieszczeń. Remont pomieszczeń
polega na wykonaniu robót budowlanych, które dostosują istniejącą strukturę do nowej funkcji i
nowych standardów uŜytkowych pomieszczeń zabiegowych i administracyjnych.
4.2. ZESTAWIENIE
OPRACOWANIEM
POWIERZCHNI
POMIESZCZEŃ
OBJĘTYCH
Projektowana przebudowa i zmiany układu pomieszczeń nie zmieniają sposobu uŜytkowania obiektu
ani jego części. W projektowanym obszarze przewidziano:
RODZAJ
POSADZKI
2
NR POM.
NAZWA POMIESZCZENIA
01a
Administracja
parkiet dębowy
9,52
01
Administracja
parkiet dębowy
20,90
02
Administracja
deski panelowe
10,52
03
Prezes Zarządu
deski panelowe
28,45
04
Członek Zarządu
deski panelowe
19,60
05
Aneks kuchenny sekretariatu
deski panlowe
6,90
06
Sekretariat
deski panelowe
20,50
08
Planowanie
deski panelowe
7,13
10
POW. (m )
09
Szatnia
deski panelowe
15,64
010
Marketing
deski panelowe
22,86
011
Administracja
deski panelowe
28,35
012
Administracja
deski panelowe
20,80
013
Administracja
deski panelowe
21,35
014
Administracja
deski panelowe
18,45
015
Administracja
deski panelowe
21,00
016
Administracja
deski panelowe
17,68
017
Dyrektor ds. Technicznych
deski panelowe
15,31
018
Administracja
deski panelowe
25,15
019
Świecowanie uszu
deski panelowe
26,19
021
Leczenie dźwiękami
płytki ceramiczne gres 30x30 21,18
022
Przychodnia
deski panelowe + płytki
18,27
ceramiczne gres 30x30
027
Borowiny
027a
Borowiny
028
Węzeł sanitarny
029
Bicze szkockie
030
Bicze szkockie
031
Bicze szkockie
032
Korytarz
płytki marmurowe 40x40
34,67
033
Korytarz
płytki marmurowe 40x40
13,35
POWIERZCHNIA UśYTKOWA RAZEM :
573,92 m
2
4.3. OPIS PROJEKTOWANYCH ROBÓT BUDOWLANYCH
Remont pomieszczeń polega na fragmentarycznej zmianie układu funkcjonalnego przez budowę
ścianek działowych wewnętrznych oraz dostosowaniu do nowych potrzeb instalacji wewnętrznych,
obsługujących pomieszczenia zgodnie z ich przeznaczeniem. W poszczególnych pomieszczeniach
projektuje się odnowienie powierzchni ścian, sufitów i posadzek pomieszczeń. Wprowadzono
niewielkie zmiany w rozkładzie pomieszczeń ograniczające się do ingerencji w układ ścianek
działowych. W istniejącej substancji zaprojektowano wyburzenia ścianek działowych, przemurowania,
montaŜ nadproŜy i montaŜ przegród działowych pomieszczeń projektowanych. Celem uzyskania
wymaganych zmian układu funkcjonalnego nastąpi konieczność wykonania tynków uzupełniających
na ścianach, licówek glazurowanych ścian oraz nowych posadzek i uzupełniających instalacji
wewnętrznych.
Projektowane zamierzenie nie powoduje niekorzystnego oddziaływania na fundamenty budynku i
przekroczenia dopuszczalnych napręŜeń w gruncie. Projektowane elementy nie obciąŜają
niekorzystnie istniejącej konstrukcji budynku i nie powodują przekroczenia dopuszczalnych napręŜeń
w istniejących elementach całego budynku.
Projektuje się roboty budowlane w istniejących pomieszczeniach parteru budynku pod potrzeby funkcji
rehabilitacyjnej, odnowy biologicznej i administracyjnej z dostosowaniem pomieszczeń do aktualnych
potrzeb funkcjonalno - przestrzennych.
W części graficznej projektu oznaczono elementy :
- do rozbiórki;
11
- projektowane, nowe;
- elementy nie ulegające zmianom.
4.3.1. ROBOTY ZABEZPIECZAJĄCE
Przed przystąpieniem do bezpośrednich robót wykonać niezbędne zabezpieczenia stref roboczych.
Teren oznakować tablicami ostrzegawczymi. Wokół poszczególnych pomieszczeń, wydzielić strefę
niebezpieczną. W strefie tej nie dopuszcza się przebywania ludzi i wykonywania jakichkolwiek innych
robót budowlanych.
4.3.2. ROBOTY ROZBIÓRKOWE
Przewiduje się wykonanie robót rozbiórkowych, niezbędnych dla realizacji robot budowlanych,
pozwalających na dostosowanie wielkości i układu pomieszczeń do aktualnych wymagań Inwestora
oraz przepisów i norm budowlanych.
[1]. DemontaŜ przyborów sanitarnych i urządzeń ściennych ;
DemontaŜem objęto wszystkie elementy znajdujące się w pomieszczeniach sanitarno-higienicznych
poddanych remontowi.
[2]. Rozbiórka elementów budowlanych wykończeniowych;
Usunąć tynki słabe i zawilgocone, oraz uszkodzone. Skucie tynków wykonać na powierzchniach
odparzonych, odspojonych, zawilgoconych i uszkodzonych. Rozbiórce poddać wyprawy na których
widoczne są wykwity po zawilgoceniu oraz po uszkodzeniach instalacji sanitarnych.
[3]. Rozbiórka przegród wewnętrznych;
Przewidziano wyburzenia ścianek działowych bez ingerencji w układ konstrukcyjny budynku.
Wyburzenia obejmują ścianki działowe. Ściany podlegające rozbiórce, rozebrać, zgodnie z częścią
graficzną projektu.
Rozebrać sufity podwieszane wraz z konstrukcją nośną . Rozebrać sufity podwieszane z płyt
mineralnych na rusztach z profili metalowych typu THERMATEX. Rozebrać sufity podwieszane z płyt
GK na rusztach z profili metalowych systemu NIDA-GIPS.
[4]. Rozbiórka okładzin podłogowych i posadzek;
Rozebrać wierzchnie warstwy posadzek oraz oczyścić podłoŜę zgodnie z opisem w kartach
pomieszczeń.
[5]. DemontaŜ elementów infrastruktury technicznej ;
W obszarze adaptacji i przebudowy dokonać demontaŜu nieczynnych instalacji wodnych,
kanalizacyjnych, centralnego ogrzewania, elektrycznych itp. Weryfikacja elementów do usunięcia w
gestii inwestora. Instalacje czynne zachować i zabezpieczyć na okres robót remontowych.
W przypadku braku moŜliwości przełoŜenia instalacji, instalacje pozostawić do ewentualnego
zabudowania płytami GKF oraz z wełny mineralnej THERMATEX na ruszcie.
[6]. Wykonanie otworów na potrzeby instalacji technologicznych w istniejących ścianach;
Wykuć lub przewiercić otwory dla przejść instalacyjnych.
[7]. Wykonanie otworów w istniejących ścianach;
Wykuć otwory dla drzwi i przejść zgodnie z częścią graficzną projektu oraz wytycznymi w części
opisowej.
W budynku zachowuje się układ konstrukcyjny ścian nośnych oraz istniejące stropy. Projektuje się
wybicie nowych otworów drzwiowych i przemurowań związanych z nowym układem funkcjonalnym
pomieszczeń.
[8]. Stolarka drzwiowa wewnętrzna.
Stolarkę stalową w pomieszczeniach zdemontować. Stolarka drewniana przeznaczona do renowacji.
[9]. Stolarka okienna.
12
- stolarka okienna przeznaczona do renowacji, częściowo do wymiany
- demontaŜ zniszczonych obróbek blacharskich otworowych,
4.3.3. SPOSÓB PRZEPROWADZENIA PRAC
Prace prowadzone będą w czynnym obiekcie.
Przed przystąpieniem do robót naleŜy wykonać szczegółową dokumentację fotograficzną detali o
zabytkowym charakterze, jak
−
stolarka okienna i drzwiowa wraz z okuciami
−
posadzki parkietowe
−
detal sztukatorski – gzymsy przysufitowe, dekoracje sufitowe
−
oryginalne oprawy oświetleniowe
Roboty wykonać w sposób nie zakłócający funkcjonowania budynku. Prace rozbiórkowe wykonywać
ręcznie, przy uŜyciu urządzeń mechanicznych (młotki udarowe). Dla wyeliminowania uciąŜliwości
prowadzonych robót dla otoczenia, osłonić folią drzwi wejściowe i wewnętrzne, zabezpieczając je
przed zapyleniem. Zabezpieczyć drogi transportu materiałów i wywozu gruzu poprzez zastosowanie
osłon z tektury, płyt OSB, folii itp. Niedopuszczalne jest, aby w trakcie robót rozbierane elementy
spadały poza strefę niebezpieczną. W ramach organizacji placu budowy, przewidzieć konieczność
sukcesywnego usuwania i wywozu gruzu.
4.3.4. ŚCIANKI DZIAŁOWE
Projektuje się korektę układu ścianek działowych. Zaprojektowano ścianki działowe w układzie
wynikającym z projektowanej funkcji. Zakres wyburzeń i układ projektowanych ścianek działowych
przedstawiono na rysunkach części graficznej projektu.
Ścianka działowa murowana
Ściankę w biczach szkockich o gr. 12 cm, wykonać do wysokości 2,50 m, metodą tradycyjną jako
murowaną z pustaków ceramicznych szczelinowych lub cegły dziurawki klasy 15 MPa na zaprawie
cementowo-wapiennej marki 3 MPa. Ściankę posadowić na podkładzie betonowym posadzki.
Nowe domurowania przewiązać co trzecią warstwę z istniejącymi murami wykonując strzępia na gł.1/2
cegły. Układ ścianki zgodnie z częścią graficzną projektu. Klasyfikacja p/poŜarowa: nie
rozprzestrzeniające ognia – NRO.
Ścianki działowe systemowe z płyt GK
Ścianki działowe w obudowie z płyt gipsowo-kartonowych GKFI (Typ FH2) o grubości 12,5 mm wodo i
ognioodpornych firmy KNAUF, na ruszcie metalowym z profili UW 50-100 i CW 50-100 ze stali
zimnogiętej ocynkowanej gr.0,6 mm, o rozstawie słupków 60 cm. Płyty ułoŜone dwuwarstwowo
grubość 2 x 12,5 mm.
Płyty mocować blachowkrętami fosfatowanymi TN 35 do profili zimnogiętych - rozstaw co 20 cm.
Profile przyścienne (obrzeŜne) mocować kołkami rozporowymi wbijanymi o średnicy 6 mm i długości
60 mm - rozstaw co 60 cm. Pomiędzy profilami a ścianami i stropami ułoŜyć taśmę akustyczną firmy
KNAUF. Złącza płyt GKFI i łby wkrętów zaszpachlować masą szpachlową UNIFLOTT firmy KNAUF
bez taśmy spoinowej lub masą szpachlową FUGENFUELLER
LEICHT z taśmą spoinową.
Powierzchnię płyt wygładzić przez szlifowanie packą z siatką ścierną i zagruntować środkiem
gruntującym. Na styku ze ścianami szczelinę wypełnić uszczelniaczem akrylowym. Ścianki wypełnić
wełną szklaną URSA o grubości 5-10 cm. Elementy wiszące na ściankach montować na dodatkowym
ruszcie z profili zimnogiętych CW/50 połączonych przewiązką ze stelaŜem ścianki działowej. W
ściankach zamontować drzwiczki rewizyjne umoŜliwiające dostęp do zaworów instalacji. Przed
zamknięciem ścianek wykonać instalacje elektryczne i sanitarne, które mają być umieszczone
wewnątrz ścian działowych.
Na naroŜnikach zewnętrznych zamontować aluminiowe profile ochronne, stosując największą moŜliwą
długość. Styki płyt z innym materiałem wypełnić masą akrylową w celu uniknięcia powstawania rys i
pęknięć.
Wartość waŜonego wskaźnika izolacyjności akustycznej przegrody Rw = 27 dB.
13
Wymagana klasa odporności ogniowej ścianek w obudowie z płyt GKFI - EI 30. Klasyfikacja w
zakresie rozprzestrzeniania ognia – nie rozprzestrzeniające ognia – NRO.
Klasyfikacja powierzchni w suchej zabudowie w/g instrukcji - Warunki techniczne wykonania i odbioru
robót – zeszyt nr 7 „Lekkie ściany działowe”.
4.3.5. PRZEBICIA, ZAMUROWANIA, NAPRAWY MIEJSC USZKODZONYCH
Wszelkie zamurowania, przebicia, bruzdy, wnęki, uszkodzenia, zarysowania, wykruszanie się cegieł,
zaprawy, mała wytrzymałość zaprawy, wymagają przemurowania fragmentów ścian. Zamurowania i
ubytki w ścianach, wykonać zgodnie z oznaczeniami na rysunkach. Materiał - cegła pełna klasy 15
MPa kat.1, zaprawa marki 5 MPa, kategoria wykonania prac A.
4.3.6. NADPROśA
[1]. W ściankach działowych lekkich GK - z profili metalowych – otwory systemowe.
[2]. W ściankach działowych murowanych nadproŜa systemowe z belek prefabrykowanych L-19 N.
[3]. W ścianach konstrukcyjnych nośnych do wykonania elementów konstrukcji nadproŜy, przystąpić
po skuciu tynków z obu stron ściany w okolicy projektowanego nadproŜa i po bezwzględnym
sprawdzeniu stanu technicznego muru. Nad projektowanymi otworami drzwiowymi, wykonać
nadproŜa z kształtowników stalowych walcowanych I NP 140 stal St3SX :
- w pomieszczeniu nr 8 z I NP 140 l = 130 cm w ilości 2 szt.
NadproŜa wykonać metodą połówkową osadzając belki w wykutej bruździe. Kolejność robót:
● Podstemplować strop w miejscu przyległym do projektowanego otworu, wzdłuŜ istniejącej ściany
w odległości nie większej niŜ 1,0 m od nadproŜa, po obu stronach rozkuwanej ściany, tak aby było
moŜliwe prowadzenie prac. Strop podpierać przy uŜyciu rozpór (stempli) stalowych teleskopowych.
Rozpory opierać dołem na podwalinie 14x14cm, górą poprzez podłuŜnicę 14x14cm, ustawioną
prostopadle do kierunku układu konstrukcyjnego stropu. Rozpory usunąć dopiero po osadzeniu
nadproŜa i uzyskaniu przez beton i zaprawę min.75% wytrzymałości.
● W miejscu oparcia belek wykuć w murze otwory w miejscu oparcia belek - pod poduszki betonowe.
● Wykonać poduszki z betonu klasy C20/25 o grubości 10 cm, długości 25cm i szerokości równej
grubości ściany.
● Po uzyskaniu przez beton poduszek wytrzymałości gwarantowanej, na odpowiedniej wysokości od
poziomu posadzki wykonać w ścianie jednostronną bruzdę o 5 cm większą od wysokości i długości
montowanej belki nadproŜowej. Głębokość bruzdy max. 1/2 grubości muru. Bruzdę wykonać przez
nawiercanie, nacinanie mechaniczne piłą z tarczą diamentową i wyłupywanie. Zabrania się
dynamicznego kucia ręcznym sprzętem udarowym, powodującego drgania i wibracje.
● Przygotowaną bruzdę oczyścić z części luźnych i pyłu, zwilŜyć wodą i skropić zaczynem
cementowym oraz wypełnić plastyczną zaprawą cementową klasy 8 Mpa.
● Belki stalowe umieścić na „wcisk” w bruździe wypełnionej zaprawą i oprzeć na poduszkach.
● W przestrzeni pomiędzy belkami a bruzdą wbić kliny stalowe w celu wywołania wstępnych
napręŜeń w belce i bruzdę wypełnić ręcznie zaprawą montaŜową Ceresit CX 15 o konsystencji
plastycznej z kaŜdorazowym dokładnym zagęszczaniem warstwy drewnianym ubijakiem .
● Po 7 dniach, wykonać bruzdę po przeciwnej stronie ściany, powtarzając czynności opisane
wyŜej. Pozostawić wystarczającą przestrzeń na osadzenie belek środkowych.
● Belki kotwić ze sobą śrubami stalowymi ∅ 16 mm z obu stron stosując tuleje dystansowe
między
belkami. Belki połączyć ze sobą śrubami po uprzednim wypełnieniu przestrzeni
międzybelkowej gruzobetonem, skręcając je nakrętkami z zastosowaniem podkładek.
● Po związaniu zaprawy, nad belkami wykuć otwory w celu zalania przestrzeni międzybelkowej
betonem. Przestrzeń pomiędzy belkami i kieszenią bruzdy wypełnić drobnoziarnistym plastyczno
14
płynnym betonem klasy C 20/25. Beton
tynkarskiego.
wtłaczać
pod
ciśnieniem
przy
uŜyciu
agregatu
● Po 7 dniach od zalania betonem przestrzeni międzybelkowej, przystąpić do wykonania otworu w
istniejącej ścianie, przez nawiercanie, nacinanie mechaniczne piłą z tarczą diamentową do betonu i
wyłupywanie. Zabrania się stosowania sprzętu pneumatycznego powodującego drgania i wibracje.
Zachować duŜą staranność przy pracach. Roboty realizować tak, aby nie dopuścić do destrukcji,
zarysowań lub spękań istniejących ścian konstrukcyjnych.
● Rozpory usunąć po uzyskaniu min. 75% wytrzymałości betonu i zaprawy.
● Roboty wykonywać pod stałym nadzorem technicznym. Podczas wykonywania nadproŜy
przestrzegać wymogów technologicznych w zakresie uzyskania wytrzymałości betonu i zaprawy.
● Belki stalowe zabezpieczyć antykorozyjnie przez malowanie farbą miniową. Dolne stopki belek
stalowych nadproŜa owinąć siatką tynkarską podtynkową i wyszpałdowć cegłą dziurawką.
Uwaga: w przypadku, gdy mur w miejscu podparcia nadproŜy stalowych będzie osłabiony (sypiąca się
zaprawa między cegłami, popękane cegły, brak poprawnego przewiązania wzajemnego cegieł),
przemurować pas muru o szer. 50 cm na całej grubości (wiąŜąc go z istniejącym murem) od poziomu
1,0 m nad posadzką do spodu poduszki betonowej. Ewentualne przemurowanie uzgodnić z
projektantem.
4.3.7. ZABEZPIECZENIE PRZEJŚĆ INSTALACYJNYCH
Przejścia wszelkich instalacji przez ściany i stropy oddzielenia przeciwpoŜarowego oraz w
przegrodach o wymaganej klasie odporności ogniowej, wykonać w formie przepustów o klasie
odporności ogniowej równej minimalnej wymaganej odporności ogniowej EI dla tej przegrody.
Przepusty instalacyjne wykonać w klasie odporności ogniowej (EI) tych oddzieleń, zabezpieczając je
atestowanymi materiałami uszczelniającymi lub urządzeniami w systemie posiadającym aktualne
dopuszczenie do stosowania. Wymagane w projekcie rozwiązania zapewni np. system PROMASTOP
firmy PROMAT. Dopuszcza się brak instalowania przepustów dla pojedynczych rur instalacji wodnych,
kanalizacyjnych i grzewczych, wprowadzanych przez ściany i stropy do pomieszczeń higienicznosanitarnych.
Przepusty instalacyjne o średnicy powyŜej 40 mm, naleŜy równieŜ wykonać w ścianach i stropach nie
będących elementami oddzieleń przeciwpoŜarowych, dla których jest wymagana klasa odporności
ogniowej co najmniej EI 60 lub REI 60. Przepusty te powinny posiadać klasę odporności ogniowej (EI)
tych elementów.
4.3.8. TYNKI
Projektuje się uzupełnienie i naprawę tynków z wykonaniem przecierki i gładzi gipsowej pod
malowanie.
Istniejące wewnętrzne tynki w dobrym stanie technicznym, zachować, w razie potrzeby skuć
obluzowane fragmenty, wypełnić ubytki i wyrównać.
Tynki wykonać jako tradycyjne zatarte na gładko z zaprawy wapiennej marki 0,6 MPa, kat.III o
grubości ok. 2,0 cm.
Zwrócić uwagę aby wszystkie instalacje wewnętrzne były pochowane w bruzdach w licu ściany przed
wykonaniem wypraw tynkarskich.
W naroŜnikach otworów okiennych i drzwiowych oraz załamań ścian „wtopić” w warstwę tynku
naroŜniki stalowe z wąsami w murze lub na śruby z ładunkiem silikonowym lub aluminiowe
zabezpieczające przed uszkodzeniami mechanicznymi do wys. min. 200 cm.
Na powierzchni tynków starych i naprawianych wykonać gładź z cienkowarstwowej zaprawy
wapiennej o grubości ziarna 0,1 mm, zatartej na gładko.
Powierzchnie tynków powinny być poziome, przecięcia płaszczyzn tynków powinny być liniami
prostymi. Odchylenie od pionu powierzchni płaskich nie powinno przekraczać 3 mm na 1 m oraz nie
więcej niŜ 3 mm na wysokości pomieszczenia. Wygląd powierzchni tynków - dopuszcza się
2
nierówności o długości i szerokości 5 cm, o głębokości do 1 mm w liczbie 3 sztuk na 10 m
2
powierzchni tynków, wyprysków i spęcznień tynków w ilości 5 szt. na 10 m powierzchni tynków
15
4.3.9. ZABUDOWY INSTALACJI I INNYCH ELEMENTÓW
Wykonać z płyt GKFI (Typ FH2) wodo i ognioodpornych KNAUF grubości 12,5 mm, ułoŜonych
dwuwarstwowo, na ruszcie metalowym z profili nośnych CD 27x60x27 i podstawowych UD 27x28x27.
Profile mocować do ścian i sufitów kotwami rozpręŜnymi szybkiego montaŜu KOELNER w tulei
stalowej ø 6 mm i długości 60 mm. Kotwy osadzać na szybkowiąŜącej zaprawie montaŜowej ATLAS
MONTER w rozstawie co 60 cm. Styki płyt okleić taśmą zbrojoną i wyszpachlować.
UmoŜliwić łatwy dostęp do instalacji, przez wmontowanie drzwiczek rewizyjnych. Kanały wentylacyjne
z blachy, obudować płytami ogniochronnymi PROMATECT-H, na ruszcie z profili ocynkowanych
zimnogiętych gr.0,6 mm. Płyty ułoŜone dwuwarstwowo – grubość 2 x 10,0 mm. Wymagana klasa
odporności ogniowej EI 60.
4.3.10.
ZABUDOWY ŚCIAN, SŁUPÓW, PODCIĄGÓW I
KANALIZACYJNYCH
PIONÓW
Wykonać z dwóch warstw płyt gipsowo-kartonowych GKFI (Typ FH2) wodo i ognioodpornych KNAUF
grubości 12,5 mm na ruszcie metalowym z profili nośnych CD 27x60x27 i podstawowych UD
27x28x27. Profile mocować do ścian i sufitów kotwami rozpręŜnymi szybkiego montaŜu KOELNER w
tulei stalowej ø 6 mm i długości 60 mm. Kotwy osadzać na szybkowiąŜącej zaprawie montaŜowej
ATLAS MONTER w rozstawie co 60 cm. Złącza poprzeczne i podłuŜne płyt przesunąć wzajemnie o
min.10 cm. Mocowanie płyt do konstrukcji wkrętami foasfatowanymi 3,2mm x 35mm, rozstaw 200 mm,
mocowanie płyt ze sobą ukośnymi zszywkami stalowymi 16/10. Styki płyt okleić taśmą zbrojoną i
szpachlować. Wytłumienie z wełny mineralnej.
4.3.11.
OŚCIEśA WEWNĘTRZNE OTWORÓW OKIENNYCH
Miejsca po zdemontowanych skrzynkach okiennych, zabudować płytami gipsowo-kartonowymi GKFI
(Typ FH2) wodo i ognioodpornych KNAUF grubości 12,5 mm na ruszcie metalowym. Przestrzeń
pomiędzy murem a obudową wypełnić szczelnie matami z wełny mineralnej.
Powierzchnię wewnętrznych ościeŜy okiennych oczyścić i zagruntować głęboko penetrującym
preparatem wzmacniającym podłoŜe. Tynki ościeŜy zniszczonych i odspojonych od podłoŜa zbić w
całości. Powierzchnię uszkodzoną, naprawić stosując mineralną zaprawę wapienno - cementową.
Powierzchnię tynków pokryć gładzią z cienkowarstwowej zaprawy wapiennej Optolith KFI o grubości
ziarna 0,1 mm, zatartej na gładko.
4.3.12.
OKŁADZINA ŚCIENNA CERAMICZNA – MOZAIKA ŚCIENNA
Ściankę działową stanowiska zabiegowego biczy szkockich wyłoŜyć mozaiką ścienną PERŁA prod.
TUBĄDZIN o wymiarach 300 mm x 300 mm. Dla zróŜnicowania kolorystyki i formy powierzchni
zastosować 9 elementowe pionowe panele mozaikowe REN prod. TUBĄDZIN o wymiarach 300 x
2700 mm. MontaŜ mozaiki na klej ADESILEX P10 zmieszany z emulsją ISOLASTIC (rozcieńczoną z
wodą w stosunku 1 :1). Spoinowanie elastyczną, cementową zaprawą do fugowania ULTRACOLOR
PLUS, odpornej na powstawanie pleśni i grzybów (technologia BIOBLOCK), o zmniejszonej
nasiąkliwości (technologia DROPEFECT) i wysokiej wytrzymałości na ścieranie. Uszczelnienie
szczelin silikonem MAPESIL AC na bazie kwasu octowego w kolorze spoiny. Krawędzie szczelin
pokryć preparatem gruntującym PRIMER F dla zapewnienia lepszej przyczepności silikonu.
4.3.13.
OKŁADZINA ŚCIENNA CERAMICZNA
Przed przystąpieniem do układania płytek , sprawdzić zgodność wyprowadzenia podejść pod przybory
instalacyjne. Zwrócić uwagę na wymiary i połoŜenie elementów podejść w stosunku do płaszczyzny
lica płytek ceramicznych. Na ścianach glazura biała błyszcząca o wymiarach 15 x 15 cm - spoinowana
fugą popielatą nr 110 Mapei. Okładziny wykonać od poziomu posadzki do wysokości górnej krawędzi
opaski ościeŜnicy stolarki drzwiowej oraz na całkowitą wysokość ścianek dzielących kabiny
zabiegowe, równieŜ na górnej powierzchni. Przy umywalkach fartuchy z płytek ceramicznych na
wysokość 1,60 m i szerokość min. 60 cm na kaŜdą stronę poza umywalką. Okładziny ścienne ułoŜyć
w siatkę prostokątną. Układanie pierwszego rzędu płytek ściennych wykonać przed ułoŜeniem płytek
posadzkowych. Płytki układać na kleju wodoodpornym elastycznym KERAFLEX MAXI S1. Przy
16
przyklejaniu płytek stosować krzyŜyki dystansowe, dla uzyskania szczeliny na spoinę. Spoina 1,5
mm. Łączenie płytek na naroŜach bezlistwowe - szlifowane. W otworach rewizyjnych zamontować
listwy naroŜne oraz elementy maskujące. Zaprawę klejącą nanosić na podłoŜe gładką krawędzią
pacy, a następnie równomiernie rozprowadzać krawędzią zębatą. Nie nanosić grubszej warstwą kleju
niŜ wynika z wielkości zębów pacy. Maksymalna grubość warstwy zaprawy klejącej pod płytką: 5 mm.
dla zapraw cienkowarstwowych i 10 mm. dla zapraw średniowarstwowych. Suche i czyste płytki
układać na zaprawę klejową przed upływem czasu otwartego wiązania - płytki ścienne pokryć
zaprawą na co najmniej 80 – 90% ich powierzchni. Płytki ułoŜone na ścianach spoinować po 2 dniach,
zaprawę wciskać w przestrzenie między płytkami gumową pacą, aŜ do całkowitego ich wypełnienia.
Dylatacje, ściany w naroŜnikach, na styku z posadzka, niszach i wokół drzwi wykończone silikonem
MAPESIL AC na bazie kwasu octowego. Silikonem wypełnić miejsca montaŜu baterii oraz innych
elementów przechodzących przez płaszczyznę płytek. Krawędzie płytek i szczelin zagruntować
preparatem gruntującym PRIMER FD dla zapewnienia lepszej przyczepności silikonu.
4.3.14.
POSADZKI Z PŁYTEK CERAMICZNYCH
Posadzki z płytek ceramicznych gress o wymiarach 300 mm x 300 mm, antypoślizgowość R9, w
pomieszczeniu nr 031 biczy szkockich - antypoślizgowość R11. Nasiąkliwość grupy BI -poniŜej 3%,
odporności na ścieranie klasy PEI 5, faktura naturalna matowa, w układzie prostopadłym.
Posadzkę w pomieszczeniu 031 – bicze szkockie – wykonać następująco:
−
sprawdzić mocowanie płytek starych- miejsca głuche - zbić i uzupełnić
−
zmyć i odtłuścić powierzchnię starych płytek wodą z detergentem
−
ułoŜyć warstwę szczepną, która poprawi przyczepność podłoŜa np. Ceresit CU 22
−
wykonać izolację wodoodporną typu folia w płynie ( np. Ceresit CI 51- dwie warstwy) wraz z
uszczelnieniem naroŜy i połączenia posadzki ze ścianami oraz ścianką działową stanowiska
zabiegowego - wtopionymi taśmami uszczelniającymi systemowymi ( np Ceresit CL 152)
−
kołnierze kratek odpływowych szczelnie połączyć z poziomą warstwą hydroizolacji
−
ułoŜyć nową glazurę na klej wodoszczelny ( np Ceresit) i zaspoinować wodoodporną zaprawą
spoinującą
W pozostałych pomieszczeniach płytki układać po oczyszczeniu i wyrównaniu podłoŜa. Podkład z
kanalizacyjnymi wpustami podłogowymi wykonać ze spadkiem min. 1% w kierunku kratek ściekowych.
Płytki kleić zaprawą klejową wodoodporną np. Keraflex Maxi S1
Cokoliki systemowe o wysokości 7,5 cm lub cięte z płytek i wykończone alternatywnie listwami PVC ,
w kolorze zbliŜonym do koloru płytek posadzkowych.
Przy przyklejaniu płytek stosować krzyŜyki dystansowe, dla uzyskania szczeliny na spoinę o
szerokości 3 mm. Zaprawę klejącą nanosić na podłoŜe gładką krawędzią pacy, a następnie
równomiernie rozprowadzać krawędzią zębatą. Nie nanosić grubszej warstwą kleju niŜ wynika z
wielkości zębów pacy. Maksymalna grubość warstwy zaprawy klejącej pod płytką: 7 mm dla zapraw
cienkowarstwowych i 10 mm dla zapraw średniowarstwowych. Suche i czyste płytki układać przed
upływem czasu otwartego klejenia - płytki pokryć zaprawą klejową na 100% ich powierzchni. Płytki
spoinować po 2 dniach. Zaprawę wciskać w przestrzenie między płytkami gumową pacą, aŜ do
całkowitego ich wypełnienia. Styk posadzki ze ścianami, szczeliny dylatacyjne wykończone silikonem
MAPESIL AC na bazie kwasu octowego. Krawędzie płytek i szczelin zagruntować preparatem
gruntującym PRIMER FD dla zapewnienia lepszej przyczepności silikonu. Kratki ściekowe ze stali
nierdzewnej.
4.3.15.
POSADZKI Z PŁYTEK MARMUROWYCH
Posadzki ze szlifowanych płyt szarego marmuru grubości 20 mm o wymiarach 400 mm x 400 mm,
faktura naturalna matowa, w układzie prostopadłym, klejone zaprawą klejową wodoodporną
elastyczną, bezpośrednio na warstwie izolacji przeciwwodnej, wraz z cokolikami o wysokości 10,0
cm.
17
Płyty spoinować po 2 dniach zaprawą do fugowania w kolorze płytek. Zaprawę wciskać w przestrzenie
między płytkami gumową pacą, aŜ do całkowitego ich wypełnienia. Dylatacje oraz połączenia ścian z
podłogą wypełnić wypełniaczem elastycznym Maxit Silikon Sanitarny.
4.3.16.
POSADZKI Z DESEK PANELOWYCH
Przygotować podłoŜa posadzki do ułoŜenia desek panelowych wg następujących zasad:
−
w pomieszczeniach z istniejącą posadzką z płytek ceramicznych – zdemontować cokoliki,
oczyścić wierzchnią warstwę posadzki
−
w pomieszczeniach z istniejącą wykładziną z tworzyw sztucznych – zerwać wykładzinę,
zdemontować cokoliki, oczyścić podłoŜe z płytek ceramicznych lub terakotowych, a w
przypadku podłoŜa betonowego – oczyścić i wyrównać podłoŜe
Układać deski panelowe z wierzchnią warstwą dębową Kronopol D2933 ACS 12 mm zgodnie z
technologią producenta. Zamontować listwy przypodłogowe z drewna naturalnego.
4.3.17.
RENOWACJA PARKIETU
Przeprowadzić renowację parkietu w pomieszczeniach 01,01a poprzez::
−
uzupełnienie wymianę uszkodzonych deszczułek parkietowych
−
uszczelnienie szczelin i naprawę ubytków
−
cyklinowanie posadzek
−
lakierowanie parkietu
rozpuszczalnika
−
matowanie powierzchni papierem ściernym o granulacji 160 i 180
−
odpylenie powierzchni
−
lakierowanie parkietu
rozpuszczalnika
−
lakierowanie parkietu lakierem poliuretanowym Eukula PU-550 bez dodatków
−
montaŜ nowych listew przypodłogowych z drewna naturalnego
4.3.18.
lakierem
lakierem
poliuretanowym
poliuretanowym
Eukula
Eukula
PU-550
PU-550
z
dodatkiem
30%
z
dodatkiem
10%
SUFITY PODWIESZANE
Sufity podwieszane na stelaŜu metalowym z ocynkowanej blachy stalowej, wypełnionym płytami z
prasowanej wełny mineralnej, bez dodatków organicznych. Konstrukcja sufitu kryta, rozbieralna –
system np. S9a OWAcoustic . PodwyŜszone wymagania:
● ochrona przeciwpoŜarowa - klasyfikacja pod względem niepalności w zakresie ciepła spalania –
niepalne - płyty z niepalnych włókien mineralnych i specjalnych środków wiąŜących. Niepalne Wyroby
wykonane zgodnie z Aprobatą Techniczną ITB AT-15-3485/2003.
● izolacja dźwiękowa dla dźwięków przenoszonych przez powietrze i odgłos kroków - izolacyjność
akustyczna 30 dB,
● klasa B pochłaniania dźwięku alpha W=0,08,
● termiczna przewodność cieplna 0,065W/(mK).
● wykonanie zgodnie z normą PN-EN 13964.
Płyty wypełniające z wełny mineralnej gr.15mm, krawędź A (prosta), o fakturze mikroporowatej,
zabezpieczona od tyłu welonem, z malowanymi krawędziami bocznymi. Klasa A2-s1,d0 wg EN 135011, o wymiarach 60 x 60 cm:
- A2 = niepalne,
- S1= brak dymu lub tylko nieznaczna jego ilość
- d0 = brak zapalnego kapania w ciągu 600 sekund
18
- płyty zaimpregnowane przeciwwilgociowo.
- kolor NCS-0500-N biały.
Metalową konstrukcję główną wykonać z profili T24 (rozstaw profili głównych 1200mm) w kolorze
białym RAL 9010, połączonych łącznikami krzyŜowymi lub poprzecznymi podwieszonymi na
wieszakach noniuszowych lub wieszakach z elementami rozpręŜnymi. Profile z blachy stalowej
ocynkowanej gr. 0,3–0,7mm; wieszaki z prętów stalowych ocynkowanych # 4mm , liczba wieszaków
2
min.0,7 szt./m Konstrukcję nośną, montować w sposób dopasowany do linii i poziomów, bez
załamań, z nie zabrudzoną i nie uszkodzoną widoczną siatką rastra. Skoordynować usytuowanie
wieszaków z innymi elementami konstrukcji i instalacji.
W miejscach gdzie kanały lub inne urządzenia uniemoŜliwiają regularne rozmieszczenie wieszaków,
wykonać wzmocnienia najbliŜszych sąsiadujących wieszaków, lub zastosować konstrukcje pośrednie,
aby zachować wymagane odległości podwieszenia. Cały układ podwiesić w sposób niezaleŜny od
ścian, słupów, kanałów wentylacyjnych, rur i instalacji elektrycznych. Kątowniki przyścienne i
o
krawędziowe łączyć pod kątem 45 . Umieścić układ sufitowy centralnie względem osi pomieszczenia
pozostawiając z kaŜdej strony równą odległość. Płyty dopasowane do szerokości pomieszczeń, z
fakturą uzgodnioną przez wykonawcę z Inwestorem, po dostarczeniu wzornika. W polach umieścić
rastry oświetleniowe i osłony dla anemostatów wentylacji mechanicznej nawiewnej i wywiewnej. Sufity
montować tak, by zapewnić wymagany dostęp do tras kablowych, instalacji i urządzeń. Zamontować
klapy na otworach rewizyjnych instalacji ułoŜonych ponad sufitem. Zapewnić moŜliwość demontaŜu
kaŜdej płyty pojedynczo co umoŜliwia dostęp do przestrzeni między sufitem i płytami w dowolnym
miejscu w celu przeprowadzenia prac montaŜowych lub naprawczych przewodów instalacji. W czasie
montaŜu konstrukcji sufitu, wieszaki rozmieścić w sposób nie kolidujący z podwieszonymi nad stropem
instalacjami oraz rozmieścić osie rusztu symetrycznie w stosunku do krawędzi powierzchni.
MontaŜ rozpocząć po zakończeniu prac tynkarskich i malarskich, po osadzeniu okien i drzwi przy
działającym ogrzewaniu. Oprawy oświetleniowe wpuszczane w sufit, licujące z jego powierzchnią. Na
płaszczyźnie sufitów podwieszanych, przewidzieć wentylację przestrzeni zakrytej zgodnie ze
wskazaniami producenta systemu. Uwaga dotyczy wszystkich pomieszczeń w których zastosowano
podwieszane systemy sufitowe.
4.3.19.
ŚCIANKI PRZESZKLONE
W pomieszczeniu nr 8 i nr 10, wykonać ścianki drewniane całkowicie przeszklone. Ścianki wykonać z
odtworzeniem profili i z powtórzeniem podziałów okien istniejących w patio. Podział ścianek wg
zestawienia stolarki. Odporność ogniowa EI 30. Przeszklenie ścianek - szyby przeźroczyste gr. 4 mm
– szkło bezpieczne P2.
Malowanie - VALTTI OPAOUE - impregnująca farba do drewna, półmatowa, kolor biały, przeznaczona
2
do wewnętrznych powierzchni drewnianych. ZuŜycie 0,25 l/m przy jednokrotnym nanoszeniu.
Grubość mokrej powłoki 100-250 µm na warstwę. Rzeczywista wydajność uzaleŜniona jest od faktury
malowanej powierzchni, porowatości oraz zawartości wilgoci w podłoŜu.
4.3.20.
STOLARKA DRZWIOWA WEWNĘTRZNA - ISTNIEJĄCA
Stolarkę drzwiową poddać renowacji zgodnie z następującym postępowaniem:
−
Ponumerowanie, demontaŜ i inwentaryzacja wytypowanych elementów
−
DemontaŜ i renowacja okuć
−
DemontaŜ szyb w skrzydłach drzwiowych
−
Usunięcie wtórnych nawarstwień olejnych i Ŝywicznych metodą chemiczną (przy uzyciu
środków chemicznych spęczniających powłoki lakiernicze (np. Scansol lub Alkutex Abbeizer
1368 firmy Remmers) i mechaniczną przy uŜyciu papierów ściernych. Gruntowanie
preparatem do wzmacniania drewna np. Holzverfestigung.
−
Dezynfekcja i dezynsekcja drewna preparatami np. Cuprinol lub gruntowanie Induline IL 150
firmy Remmers
−
Uzupełnienie ubytków, naprawa pęknięć, flekowanie szczelin, podklejanie odspojeń
−
Szpachlowanie – zapełnienie mniejszych nierówności
19
−
Szlifowanie papierem ściernym o granulacji nr 80, 120
−
Odpylenie powierzchni
−
Gruntowanie całej powierzchni drewna wypełniającym pory środkiem np. Pigmenfuller firmy
Remmers
−
Szlifowanie powierzchni kolejno papierem ściernym o granulacji 180,220,280
−
Odpylenie powierzchni i ponowne gruntowanie
−
NałoŜenie pędzlem na stolarkę drzwiową dwóch warstw powłoki malarskiej w kolorze RAL
9010 stosując np. Colorlak CL 240/30 o połysku matowo-jedwabistym
−
Wykonanie replik brakujących w podwójnych skrzydłach drzwiowych matowanych tafli
szklanych z dekoracją w kształcie gwiazdy
−
Wykonanie replik brakujących w pojedynczych skrzydłach drzwiowych matowanych tafli
szklanych
−
Przeszklenie skrzydeł oryginalnymi oraz ich replikami w miejsce brakujących wypełnień
−
NałoŜenie pędzlem na pozostałą stolarkę dwóch warstw powłoki malarskiej w kolorze RAL
9010 stosując np. Colorlak CL 240/30 o połysku matowo-jedwabistym
−
MontaŜ okuć
−
MontaŜ elementów stolarskich zgodnie z wcześniej dokonaną numeracja
4.3.21.
STOLARKA DRZWIOWA WEWNĘTRZNA PROJEKTOWANA
Ze względu na zabytkowy charakter obiektu, drzwi nowe (do uzupełnienia), zaprojektowano jako
drewniane. Drzwi powinny stanowić wierną kopię drzwi istniejących w zakresie zastosowanych
podziałów i detali stolarki. Podział drzwi drewnianych przyjęto na podstawie drzwi zachowanych, wg
historycznego wzoru. Nowe drzwi wykonać z drewna sosnowego z okuciami metalowymi (stal
nierdzewna malowana), na podstawie domiarów na budowie i zestawienia stolarki. W szczelinie od
spodu skrzydeł zamontować szczotki uszczelniające.
Przeszklenie szyby przeźroczyste oraz trawione, matowe mleczne gr. 4 mm wg zachowanego
historycznego wzoru. Przewidzieć zapasową ilość szyb trawionych na wypadek konieczności wymiany
w trakcie eksploatacji obiektu.
Wymiary drzwi interpretować jako wymiary w świetle przejścia, czyli jako uzyskane po otwarciu
o
skrzydła drzwi pod kątem 90 .
Wszystkie drzwi zabezpieczyć stalowo-gumowymi odbojami, mocowanymi do podłoŜa śrubami
rozporowymi. Przed wbudowaniem stolarki sprawdzić na budowie wymiary otworów.
4.3.22.
OKUCIA DRZWIOWE I OKIENNE
W drzwiach zlikwidować współczesne zamki nawierzchniowe. Wymienić zamki wpuszczane na zamki
z wkładką z wpasowaniem do nich klamek historycznych. Okucia oryginalne – klamki, gałki szyldy,
zawiasy, mechanizmy okienne poddać renowacji poprzez wstępne oczyszczenie elementów z
zabrudzeń, oczyszczenie i umycie roztworem wody destylowanej i detergentu. Klamki, gałki, szyldy
wtórne zdemontować i wymienić na oryginalne z odzysku lub repliki wykonane według zachowanego
historycznego wzoru.
4.3.23.
STOLARKA OKIENNA ISTNIEJĄCA
Stolarkę drewnianą istniejącą, poza projektowana do wymiany – naleŜy poddać renowacji według
następującego postępowania:
−
DemontaŜ uszkodzonych i ornamentowanych wtórnych szyb
−
DemontaŜ okuć do ich renowacji
−
Usunięcie wtórnych nawarstwień olejnych i Ŝywicznych metodą chemiczną (przy uzyciu
środków chemicznych spęczniających powłoki lakiernicze (np. Scansol lub Alkutex Abbeizer
20
1368 firmy Remmers) i mechaniczną przy uŜyciu papierów ściernych. Gruntowanie
preparatem do wzmacniania drewna np. Holzverfestigung.
−
Dezynfekcja i dezynsekcja drewna preparatami np. Cuprinol lub gruntowanie Induline IL 150
firmy Remmers
−
Uzupełnienie ubytków masą uzupełniającą do rekonstrukcji drewna np. Holzersatzmasse,
naprawa pęknięć, flekowanie szczelin, podklejenie odspojeń, szpachlowanie
−
Szlifowanie papierem ściernym o granulacji nr 80, 120
−
Wypełnienie porów drewna na całej jego powierzchni i zakrycie struktury drewna np. Induline
Schnellspachtel
−
NałoŜenie warstwy Aidol Universalgrund, jeŜeli wystąpią przebarwienia czynność powtórzyć
−
NałoŜenie dwóch warstw Aidol DW-601
−
ZałoŜenie uszczelek
−
Przeszklenie okien szybami niskoemisyjnymi 4 mm
−
MontaŜ okuć
4.3.24.
WYMIANA STOLARKI OKIENNEJ
W niektórych pomieszczeniach – wskazanych na kartach pomieszczeń - istniejącą stolarkę okienną
wymienić na nową, wzorowana na zachowanych oryginalnych oknach.
Stolarkę wymienić na nową, jednoramową w technologii EURO z drewna selekcjonowanego,
klejonego trójwarstwowo na mikrowczepy. Grubość profili 68 mm. Zachować historyczny podział i
wielkość okien. Okna dwuskrzydłowe z nadświetlem. Bezwzględnie wykonać okna na wzór i wymiar
okien istniejących z zachowaniem podziału przez szprosy naklejane zewnętrzne. Szerokość
elementów tworzących podział skrzydeł okiennych wykonać na wzór szprosów istniejących. Szprosy
naklejane, obustronnie nakładane, z wewnętrznym elementem dystansującym.
Dwie uszczelki (wrębowa i przylgowa ). Uszczelki profilowane, silikon neutralny uszczelniający wręb
przyszybowy (nie octanowy), ze środkiem grzybobójczym. Bezwzględnie odtworzyć frezowane
elementy ozdobne na ślemieniu i słupkach okien, jako odwzorowanie tych elementów (wykończenie
listwami ozdobnymi typu HISTORYK).
Skrzydła uchylno - rozwierane + nadświetle uchylne - zgodnie z rysunkiem zestawienia stolarki.
Okucia obwiedniowe w standardzie WK-01, pięciopozycyjne, wzmocnione, z wielopunktową blokadą
dociskową skrzydła do ościeŜnicy. Pełna szerokość rozwarcia. Rygiel antywłamaniowy.
Mikrowentylacja (rozszczelnienie okna do 5 mm pomiędzy skrzydłem a ościeŜnicą przy uchyleniu).
Klamki stylizowane oksydowane na aluminium w/g zachowanego historycznego wzoru klamek
istniejących. Klamki z blokadą zabezpieczającą skrzydło przed wypadnięciem. Blokada błędnego
połoŜenia klamki.
Nawierzchniowy otwieracz nadświetla z dźwignią ręczną. Mechanizm uchylający dostępny z poziomu
posadzki. Zastosować współczesne systemowe rozwiązania.
Okapnik drewniany
przemarzaniu),
pokryty
listwą
aluminiową
(z
przekładką
z
tworzywa,
zapobiegającą
W kaŜdym oknie dodatkowo zamontować systemowy nawiewnik higrosterowalny o samoczynnie
działającym regulatorze przepływu, reagującym na róŜnicę ciśnień i przepływie minimalnym 30m³/h
przy ∆ 10Pa, AERECO , typ AMI 30.
2
Współczynnik przenikania ciepła dla całego okna (Uok ≤ 1,6 W/m K).
3
2/3
Współczynnik infiltracji powietrza zgodnie z PN-83/B03430 a > 0,5 m /m*h*daPa .
Pakiet szklany :
- szyby termoizolacyjne zespolone, thermofloat, klasy B-2 z powłoką niskoemisyjną 4/16/4 mm,
- jednokomorowe, przeźroczyste z tzw. ciepłą ramką dystansową (uwaga: ramka w kolorze białym),
21
- wypełnienie gazem argon 90 %,
2
- współczynnik przenikania U ≤1,1 W/m K.
- przepuszczalność światła Lt = 75%;
- odbicie światła na zew. Lr = 18%; do wew. Lr =16%;
Właściwości świetlne:
- przepuszczalność energii słonecznej Dt=26%;
- odbicie energii słonecznej 25%;
Właściwości energetyczne:
- absorpcja energii słonecznej, na zew. 46%; do wew. 3%;
- przepuszczalność całkowita energii słonecznej g=31%;
- współczynnik zacienienia sc 0.68
Właściwości akustyczne:
- izolacyjność akustyczna Rw min = 34dB;
Właściwości p/poŜ:
Odporność na ogień (EN 13501-2) NPD
Reakcja na ogień (EN 13501-1) NPD
Właściwości mechaniczne:
Odporność na włamanie (EN 356) NPD
Odporność na uderzenie wahadłem (EN 12600) NPD / NPD
Stolarkę okienną malować hydrodynamicznie - kolor – biały w/g wzornika np.firmy BECKERS.
Czterowarstwowe pokrycie farbą:
- impregnacja
- gruntowanie
- warstwa pośrednia,
- powłoka nawierzchniowa (ostateczna).
Malowanie - VALTTI OPAOUE - impregnująca farba do drewna, półmatowa, kolor biały, przeznaczona
2
do zewnętrznych powierzchni drewnianych. ZuŜycie 0,25 l/m przy jednokrotnym nanoszeniu. Grubość
mokrej powłoki 100-250 µm na warstwę. Rzeczywista wydajność uzaleŜniona jest od faktury
malowanej powierzchni, porowatości oraz zawartości wilgoci w podłoŜu.
Przed zamówieniem okien dokonać pomiaru z natury i dokładnie określić wymiary okien. Okna przed
montaŜem wyposaŜyć we wszystkie elementy dodatkowe.
Kompletną ościeŜnicę ustawić w otworze podkładając kliny. Wykonać poziomowanie i pionowanie
regulując szerokość szczelin pomiędzy ościeŜnicą a ścianą. Sprawdzić geometrię okna przez pomiar
przekątnych. Okna mocować kotwami rozpręŜnymi szybkiego montaŜu KOELNER w tulei stalowej ø 8
mm i długości 120 mm w otworach wierconych w filarkach międzyokiennych.
Kotwy osadzać na szybkowiąŜącej zaprawie montaŜowej ATLAS MONTER w rozstawie co 60 cm.
Odległość kotew od naroŜy okna i połączeń słupków powinna wynosić minimum 15 cm. Po osadzeniu
ościeŜnicy i sprawdzeniu pozycji uszczelnić styk ściany z ościeŜnicą, montaŜową pianką
poliuretanową. Stronę licową szczelin wewnętrznych i zewnętrznych wypełnić kitem trwale
plastycznym (silikon jednoskładnikowy). Dolne połączenie ościeŜnicy z podokiennikiem zewnętrznym
powinno być wykonane bardzo szczelnie. Okna po montaŜu wyregulować i usunąć folię ochronną.
Okna montować w tej samej płaszczyźnie jak okna istniejące. Po zakończeniu wymiany okien
uzupełnić i naprawić tynki na ościeŜach. Wnękę okienną zewnętrzną przywrócić do jednolitego
wyglądu elewacji.
22
4.3.25.
śALUZJE
Okna zaopatrzyć w Ŝaluzje okienne pionowe zmywalne do wysokości parapetu, wyposaŜone w
łańcuszek wodzący dolny
4.3.26.
PODOKIENNIKI WEWNĘTRZNE
Podokienniki dla wymienianych okien wykonać z drewna selekcjonowanego, klejonego trójwarstwowo
o gr. 40 mm, z krawędzią frezowaną, malowane hydrodynamicznie na kolor biały. Podokienniki
montować w sposób uniemoŜliwiający poderwanie ich do góry. Podokienniki osadzić z 0,5 %
spadkiem w kierunku pomieszczenia.
W przypadku okien poddawanych renowacji podokienniki wewnętrzne poddać renowacji w sposób
opisany w punkcie 4.3.26,.
4.3.27.
PODOKIENNIKI ZEWNĘTRZNE
Podokienniki dla wymienianych okien wykonać z blachy tytanowo-cynkowej gr.0,6 mm odtwarzając
o
istniejący kształt i wyprofilowanie obróbek. Spadek 10 w kierunku zewnętrznym. Krawędź podłuŜna
podokiennika bezwzględnie zakończona zwojem o średnicy 15-20 mm a krawędzie boczne odgięte do
góry. Otwory po kołkach montaŜowych zakryć osłonkami z blachy i polutować. Szczeliny na stykach
blachy ze stolarką okienną uszczelnić silikonem dekarskim bezbarwnym.
Podokienniki pozostałych okien oczyścić.
4.3.28.
ZABEZPIECZENIE ANTYKOROZYJNE .
Kategoria korozyjności środowiska w/g PN-EN ISO 12944-2:2001, obiekt zaliczono do kategorii
agresywności środowiska C2 (mała agresywność środowiska).
Odkryte elementy stalowe dokładnie oczyścić z rdzy i zanieczyszczeń do II stopnia czystości Sa2 (wg
KOR 3-A) i PN-EN ISO 12944-4:2001 przez szczotkowanie i odtłuszczenie. Przyjęto system S2.07. wg
EN ISO 129444-5:2001 - dla długiego okresu oczekiwanej trwałości. Elementy zabezpieczyć
antykorozyjnie pakietem malarskim:
- powłoka gruntująca - dwukrotnie malowanie 60% farbą miniową ołowiową wg PN/H-97503;
- powłoka podkładowa - farba do gruntowania Cynkofan. Symbol w/g SWA 7221-004-950. Grubość
warstw 2x40 µm.
- powłoka nawierzchniowa - emalia chlorokauczukowa ogólnego stosowania. Symbol w/g SWA 7261000-xxx. Grubość warstw 2x40 µm.
Łączna grubość zabezpieczenia antykorozyjnego 160 µm. Jakość powłok malarskich wg PN/C-81503.
4.3.29.
ROBOTY MALARSKIE
Zakresem robót malarskich objęte są wszystkie pomieszczenia.
Roboty malarskie powinny być wykonywane przy temperaturze 12÷18ºC lecz nie wyŜszej niŜ 22ºC.
Tynki cementowe, cementowo-wapienne i wapienne nie powinny być malowane przed upływem 4
tygodni od ich wykonania. Powierzchnie otynkowane powinny być przetarte w celu usunięcia luźnych
ziaren piasku, grudek zaprawy, zachlapań. Ewentualne uszkodzenia tynku winny być naprawione.
Przed malowaniem powierzchnie ścian i sufitów w tym powierzchnie detali sztukatorskich oczyścić. Z
powierzchni detali sztukatorskich usunąć wtórne powłoki malarskie, sprawdzić stabilność i podkleić
odspojone partie detali sztukatorskich.
Wyrównać powierzchnie ścian, sufitów i detali sztukatorskich.
PodłoŜa ścian, sufitów i detali sztukatorskich naleŜy zagruntować preparatem np. Keim Solprim, po 2
godzinach nakładać warstwę farby na bazie zolowo-krzemianowej Keim Optil w kolorach podanych w
kartach pomieszczeń. Po wyschnięciu nałoŜyć drugą warstwę. PodłoŜe gruntować pędzlem, pozostałe
warstwy nanosić Walkiem malarskim.
Do malowania ścian i sufitów w pomieszczeniach borowin i biczy szkockich o nr 027, 027a, 028,
029,030 i 031 zastosować farbę Aquatex.
23
Powłoki malarskie powinny pokrywać powierzchnię równomiernie bez spękań, pęcherzy, prześwitów,
odprysków. Faktura powinna być jednorodna bez śladów pędzla. Barwa powinna być zgodna z
wzorcem oraz jednolita bez smug, plam, uwydatniających się poprawek. Powłoka powinna być
odporna na zmywanie zgodnie z PN-69/B-010280.
4.3.30.
WENTYLACJA GRAWITACYJNA
Przewiduje się demontaŜ nieczynnych blaszanych kanałów wentylacyjnych. W otworach po
zdemontowanych kanałach wstawić kratki wentylacyjne.
4.3.31.
INSTALACJE ELEKTRYCZNE
NaleŜy dokonać demontaŜu oryginalnych Ŝyrandoli w pomieszczeniach nr 01 i 01a, zabezpieczyć na
okres prowadzenia innych robót, dokonać ich oczyszczenia i ponownie zamontować po zakończeniu
wszystkich prac w tych pomieszczeniach..
W pomieszczeniach administracyjnych z podwieszonym stropem zamontować oprawy biurowe
rastrowe nasufitowe i wpuszczane w sufit podwieszany np. typu Kanlux.
W pomieszczeniu nr 031 – bicze szkockie – zamontować oprawy hermetyczne w kolorze białym.
W korytarzach, przebieralniach i pozostałych pomieszczeniach zabiegowych zamontować plafoniery
np. GTV Carat.
We wszystkich pomieszczeniach wymienić włączniki i gniazda wtyczkowe na nowe w kolorze białym.
4.3.32.
INSTALACJE TELETECHNICZNE
Zakres robót obejmuje :
−
UłoŜenie kabla 25x4 z naroŜnika budynku Zamawiającego przy ul. Ratuszowej 1 do
pomieszczenia oznaczonego na rzucie projektu budowlanego numerem 07 – Informatyk w
budynku Zakładu Przyrodoleczniczego. Długość kabla ok.250 m. Trasa kabla przedstawiona
na załączonym szkicu.
−
Przeniesienie do pomieszczenia nr 07 serwerowni z budynku Inwestora przy ul. Ratuszowej 1,
w pomieszczeniu 07 wykonanie szafy strukturalnej 16-18 U stojącej na kółkach
−
Wymianę sieci LAN w budynku Zakładu Przyrodoleczniczego – rozprowadzenie przewodów
piwnicą do wszystkich pomieszczeń administracyjnych objętych opracowaniem z wykonaniem
przewiertów, montaŜ gniazd komputerowych w ilości 48 szt i gniazd telefonicznych w ilości 35
szt
−
Podłączenie numerów telefonicznych, sprawdzenie obwodów komputerowych, uruchomienie
sieci LAN
4.3.33.
WYTYCZNE BRANśOWE
BranŜa instalacyjna.
Istniejące instalacje przystosować do nowego programu funkcjonalno-uŜytkowego. W miejscach
przejść instalacji kanałowych przez przegrody budowlane wykonać otwory oraz ich wzmocnienie
(nadproŜa), umoŜliwiające montaŜ tych instalacji, a po ich wykonaniu otwory obrobić i wykończyć
zgodnie z wymogami dla danych przegród budowlanych.
Budynek wyposaŜony we wszystkie niezbędne instalacje, przewiduje się ich przebudowę pod potrzeby
zaprojektowanej funkcji i technologii. Wykorzystuje się istniejące piony instalacji sanitarnych.
Wszystkie instalacje prowadzić w bruzdach, z zapewnionym do nich dostępem.
Doprowadzenie wody do urządzeń oraz odprowadzenie ścieków wykonać zgodnie z wytycznymi
instalacyjnymi urządzeń. Dokonać wymiany instalacji wodno-kanalizacyjnej, stosownie do nowego
układu funkcjonalnego, z podłączeniem do istniejących wpustów. Na istniejących pionach c.o.
wykonać instalację zasilającą do grzejników stalowych płytowych. Grzejniki wyposaŜyć w termostaty
i zamontować pod oknami.
Przybory i urządzenia sanitarne w kolorze białym i rozmiarach typowych, miska ustępowa wisząca
głębokości 56 cm, umywalka szerokości 60 cm - 55 cm z jednym otworem i półpostumentem. Baterie
24
stojące jednouchwytowe. Nad umywalkami dozowniki mydła w płynie, przy umywalkach pojemnik na
ręczniki papierowe, w kaŜdej kabinie pojemnik na papier toaletowy oraz kosz zamykany na odpady.
Instalacja centralnego ogrzewania.
Obiekt wyposaŜony w nową instalację centralnego ogrzewania wodnego. Nastąpi drobna korekta
istniejącego układu i dostosowanie go do nowych potrzeb.
Instalacja kanalizacji sanitarnej.
Projektowana instalacja kanalizacji sanitarnej odbiera ścieki sanitarne z przyborów i wpustów
podłogowych w pomieszczeniach. Zaprojektowano kanalizację z rur kielichowych PVC Wavin Buk o
średnicach Ф50 mm - Ф100 mm, łączonych na uszczelki gumowe. Przewody odpływowe kanalizacji
sanitarnej prowadzone pod posadzką piwnic. Projektowana kanalizacja sanitarna włączona do
istniejących przykanalików. Piony prowadzić w przestrzeni ścianek instalacyjnych lub w bruzdach
ściennych. Przewody kanalizacyjne ze względów estetycznych umieścić w bruzdach ściennych lub
obudować. Wpusty podłogowe z PVC z kratką ze stali nierdzewnej oraz syfonem. Średnica wpustów
dn 50 mm. Na przewodach odpływowych oraz na pionach zamontować rewizje.
Zamontować umywalki i zlewozmywaki. W gabinecie lekarskim zainstalować umywalkę z baterią
ciepłej i zimnej wody, uruchamianą bez uŜycia dłoni (łokciowa) lub uruchamiana na podczerwień.
4.4. OGÓLNE WYMAGANIA DOTYCZĄCE MATERIAŁÓW
Materiały budowlane stosowane do wykonywania przedmiotu zamówienia powinny spełniać wymogi
art. 10 ustawy Prawo Budowlane oraz być zgodne z Rozporządzeniem Ministra Infrastruktury z dnia
11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu
znakowania ich znakiem budowlanym (Dz. U. 2004 Nr 198 poz. 2041).
Materiały budowlane powinny być oznakowane znakiem budowlanym dopuszczenia wyrobu do obrotu
i powszechnego stosowania w budownictwie i posiadać informację od producenta zawierającą:
- określenie, siedzibę i adres producenta oraz adres zakładu produkującego wyrób budowlany;
- identyfikację wyrobu budowlanego zawierającą: nazwę, nazwę handlową, typ, odmianę, gatunek i
klasę według Polskiej Normy wyrobu lub aprobaty technicznej;
- numer i rok publikacji Polskiej Normy lub aprobaty technicznej, z którą potwierdzono zgodność
wyrobu;
- numer i datę wystawienia krajowej deklaracji zgodności;
- inne dane, jeŜeli wynika to z Polskiej Normy wyrobu lub aprobaty technicznej;
- nazwę jednostki certyfikującej.
Dopuszcza się zastosowanie równowaŜnych rozwiązań i wyrobów budowlanych o równowaŜnych
cechach technicznych, jakościowych i uŜytkowych oraz posiadających odpowiadające deklaracje lub
certyfikaty zgodności z obowiązującymi normami lub aprobatami technicznymi. Wymienione z nazwy
materiały w projekcie budowlanym, mają na celu określenie wymaganych parametrów technicznych
materiałów, potrzebnych do realizacji zadania.
Wskazane w projekcie materiały, w szczególności nazwy producentów i oznaczenia, zawarte w opisie
i na rysunkach projektu budowlanego, mają charakter przykładowy i nie stanowią rozwiązań
wiąŜących z punktu widzenia ustawy o zamówieniach publicznych. W kaŜdym przypadku
występowania w opisie i rysunkach projektu budowlanego, oznaczenia indywidualizującego, naleŜy w
sposób dorozumiany przyjąć, Ŝe występuje ono kaŜdorazowo z określeniem „lub równowaŜny”.
Dopuszcza się zatem zastosowanie materiałów równowaŜnych, o parametrach technicznych nie
gorszych niŜ opisane w projekcie, spełniających obowiązujące normy i przepisy prawa, a takŜe atesty i
certyfikaty dopuszczające do stosowania na obszarze Unii Europejskiej. W przypadku zastosowania
materiałów równowaŜnych, Wykonawca zobowiązany jest wykazać, Ŝe proponowane przez niego
materiały równowaŜne spełniają wskazane w projekcie budowlanym wymagania. Wykonawca
zobowiązany jest uzgodnić z Inwestorem i projektantem zastosowanie równowaŜnych materiałów.
25
4.5. TRANSPORT I ZAGOSPODAROWANIE ODPADÓW
Gruz przewozić samochodem samowyładowczym, zabezpieczonym plandeką przed pyleniem w
czasie jazdy, czy teŜ siatką przed odrywaniem się drobnych części lotnych.
Obowiązek unieszkodliwienia powstających w trakcie remontu odpadów spoczywa na wytwórcy
odpadów tj. wykonawcy robót - art. 3 ust. 3 pkt. 22 Ustawy z dnia 27 kwietnia 2001r o odpadach (Dz.
U. Nr 62 poz. 628), tekst jednolity (Dz. U. z 2007r, Nr 39, poz. 251). Wykonawca robót, powinien
postępować z odpadami w sposób zgodny z zasadami gospodarowania odpadami oraz wymogami
ochrony środowiska. Materiały z rozbiórki obiektu powinny być segregowane w miejscu ich demontaŜu
i magazynowane selektywnie do czasu wywozu z placu budowy. Wykonawca zapewni:
- prowadzenie ilościowej i jakościowej ewidencji odpadów zgodne z przyjętym katalogiem odpadów –
tj. kart ewidencji i kart przekazania odpadu zgodnie z art. 36 Ustawy o odpadach.
- wykonanie czynności związanych z gospodarowaniem odpadów, w tym: odbiór, transport,
segregacja lub unieszkodliwienie powstałych odpadów zgodnie z Ustawą o odpadach.
Remont realizować w sposób nie stwarzający zagroŜenia dla środowiska. Transport powstałych
odpadów (elementów nie nadających się do ponownego wykorzystania) prowadzić wyłącznie w porze
dnia.
Odpady powstałe w trakcie robót remontowych stanowią zgodnie z Rozporządzeniem Ministra
Środowiska z dnia 27 września 2001 r. w sprawie katalogu odpadów (Dz.U. Nr 112, poz. 1206),
odpady zaliczane do grupy 17 – odpady z budowy, remontów i demontaŜu obiektów budowlanych
oraz infrastruktury drogowej (włączając glebę i ziemię z terenów zanieczyszczonych).
W rezultacie robót rozbiórkowych, zostaną na placu rozbiórki wytworzone następujące rodzaje
odpadów:
– Gruz betonowy - kod 17.01.01;
– Gruz ceglany
- kod 17.01.02;
– Odpady innych materiałów ceramicznych i elementów wyposaŜenia - kod 17.01.02;
– Zmieszane odpady z betonu, gruzu ceglanego kod 17.01.07;
– Usunięte tynki - kod 17.01.80;
– drewno
- kod 17 02 01;
– szkło”
- kod 17 02 02 ;
– papa”
- kod 17 03 80 ;
– Ŝelazo i stal” - kod 17 04 05 ;
– Zmieszane odpady z demontaŜu inne niŜ wymienione wyŜej – kod 17.09.04.
Z rozbiórki powstaną odpady obojętne, nie powodujące zanieczyszczenia środowiska lub zagroŜenia
dla zdrowia ludzi. Odpady podlegają składowaniu na składowisku odpadów komunalnych bądź
przekazaniu uprawnionym podmiotom prowadzącym gospodarowanie odpadami. Wymagana jest
dokładna segregacja odpadów powstałych podczas budowy. Odpady betonu i gruzu nie mogą być
wykorzystywane do celów budowy. Po skruszeniu wywieźć na składowisko odpadów obojętnych.
W celu ograniczenia oddziaływania na środowisko, odpady transportować w zamkniętych pojemnikach
z miejsca ich powstania do kontenerów usytuowanych przy obiekcie przy transporcie poziomym.
Kontener zamykane i usytuowane w pobliŜu budowanego obiektu. Wpływ obiektu budowlanego na
powierzchnię ziemi, w tym glebę, wody powierzchniowe i podziemne – bez zmian.
4.6. INFORMACJE O TERENIE BUDOWY I WYTYCZNE INWESTORA
Prace będą wykonywane w czynnym i uŜytkowanym obiekcie, w związku z tym przyszły wykonawca
powinien uwzględnić konieczność przerw w realizacji zadania na czas dostaw i wywozu materiałów i
odpadów. Wykonawca zobowiązany będzie do właściwej organizacji robót, wykonania odpowiedniego
oznakowania i zabezpieczenia placu budowy przed dostępem osób niepowołanych.
Wykonawca zobowiązany będzie do utrzymywania w naleŜytym, porządku stanowisk pracy, ciągów
komunikacyjnych wokół budynku oraz terenu budowy i jego otoczenia. Wykonawcy musi wykonać
26
odpowiednie zabezpieczenia, chroniące przed zniszczeniem elementy budowlane budynków w rejonie
prac. Charakter robót zaleŜeć będzie od przyjętej przez wykonawcę organizacji robót budowlanych,
zastosowanych technologii, organizacji zaplecza budowy oraz przyjętych metod ochrony budynku i
uŜytkowników przed negatywnymi skutkami prowadzonych działań. Wykonawca obowiązany jest
ustalić zakres i charakter robót zabezpieczających wykorzystując własne doświadczenie oraz granice
placu budowy, przekazanego do dysponowania.
Kompletny projekt budowlany obejmujący zakres robót w posiadaniu Zamawiającego.
1.1. Spis zawartości dokumentacji projektowej nazwa i adres podmiotu
opracowującego projekt budowlany
"Remont pomieszczeń
zabiegowych
i
PODMIOT
OPRACOWUJĄCY
DOKUMENTACJĘ PROJEKTOWĄ
NAZWA DOKUMENTACJI
Projekt budowlany pn. "Remont pomieszczeń
zabiegowych i administracyjnych parteru
budynku Zakładu Przyrodoleczniczego"
AranŜacja wnętrz
PODMIOT
OPRACOWUJĄCY
DOKUMENTACJĘ PROJEKTOWĄ
NAZWA DOKUMENTACJI
Koncepcja wystroju wnętrz pomieszczeń
administracyjnych
oraz
wyznaczonych
pomieszczeń
zabiegowych
do
projektu
"Remont
pomieszczeń
zabiegowych
i
administracyjnych parteru budynku Zakładu
administracyjnych
parteru
budynku
Zakładu
WM Studio Projektów i Realizacji inŜ. Waldemar
Mazanik
Ul. Armii Krajowej 47/2, 58-302 Wałbrzych
BRANśA
PROJEKTOWAŁ
Architektoniczna
inŜ. Waldemar Mazanik
upr. UAN VI-f/3/167/87
ARTIFEX S.C. M.W.JODŁOWSCY
ul. Kościuszki 8/103 58-310 Szczawno Zdrój
BRANśA
PROJEKTOWAŁ
Architektura
wnętrz
mgr arch. Małgorzata Górka –
Jodłowska
5. KARTY POMIESZCZEŃ – ZAKŁAD PRZYRODOLECZNICZY
27
5.1. Pomieszczenie 01, 01a
KARTA POMIESZCZENIA
Nazwa pomieszczenia
ADMINISTRACJA
Kondygnacja
PARTER
Nr
01, 01a
2
Pow. [m ]
30,42
ROBOTY DEMONTAśOWE
Instalacja sanitarna
DemontaŜ umywalki
ROBOTY WYKOŃCZENIOWE
Posadzka
Renowacja parkietu i cokołów z dwukrotnym lakierowaniem
Ściany
Malowanie dwukrotne farbą na bazie zolowo-krzemianowej z
przygotowaniem podłoŜa: ściany - KEIM Optil 9136, gzymsy –KEIM Optil
weiss
Sufit
Malowanie dwukrotne farbą na bazie zolowo-krzemianowej KEIM Optil
9870 z przygotowaniem podłoŜa
Stolarka drzwiowa
istniejąca
Renowacja stolarki i okuć. Likwidacja współczesnych zamków
nawierzchniowych. Wymiana zamków wpuszczanych na zamki z wkładką
z wpasowaniem do nich klamek historycznych. Uzupełnienie oszklenia wg
wzoru. Malowanie w kolorze RAL 9010 o połysku matowo- jedwabistym
Stolarka drzwiowa
projektowana
Nie występuje
Stolarka okienna
istniejąca
Renowacja stolarki. Renowacja i uzupełnienie okuć. Malowanie na kolor
biały farbą Aidol DW 601. Przeszklenie okien szybami niskoemisyjnymi 4
mm. ZałoŜenie nowych uszczelek.
Podokienniki
wewnętrzne
Renowacja, malowanie na kolor biały
MontaŜ umywalki
Instalacja elektryczna
Oryginalne Ŝyrandole. Wymiana włączników i gniazd
Instalacja
teletechniczna
UłoŜenie przewodów, montaŜ gniazd telefonicznych i komputerowych
WYPOSAśENIE
ILOŚĆ
Umywalka z ciepłą wodą
1
śaluzje okienne pionowe, zmywalne do wysokości parapetu
3
28
5.2. Pomieszczenie 02
KARTA POMIESZCZENIA
Nazwa pomieszczenia
ADMINISTRACJA
Kondygnacja
PARTER
Nr
02
2
Pow. [m ]
10,52
ROBOTY DEMONTAśOWE
Posadzka
DemontaŜ wykładziny PVC wraz cokolikiem cementowym.
Oczyszczenie podłoŜa z zabrudzeń.
Posadzka
UłoŜenie desek panelowych Kronopol D2933 ACS 12 mm z wierzchnią
warstwą dębową. MontaŜ nowych listew przypodłogowych z drewna
naturalnego.
Ściany
Sufit
weiss z przygotowaniem podłoŜa
Stolarka drzwiowa
istniejąca
Stolarka drzwiowa
projektowana
Nie występuje
Stolarka okienna
istniejąca
biały farbą Aidol DW 601.Przeszklenie okien szybami niskoemisyjnymi 4
Podokienniki
wewnętrzne
Renowacja, malowanie na kolor biały.
Wymiana włączników i gniazd
Instalacja
teletechniczna
WYPOSAśENIE
29
ILOŚĆ
1
KARTA POMIESZCZENIA
Nazwa pomieszczenia
PREZES ZARZĄDU
Kondygnacja
PARTER
Nr
03
2
Pow. [m ]
28,45
ROBOTY DEMONTAśOWE
Posadzka
Rozbiórka płytek posadzkowych wraz z podkładem. Rozbiórka brodzika
murowanego.
Ściany
Rozbiórka ścianki działowej z płyt GK. DemontaŜ umywalki i płytek
ściennych fartucha. DemontaŜ podokienników wewnętrznych.
Instalacje
DemontaŜ instalacji wtórnych
Posadzka
naturalnego.
Ściany
Podmurowanie ościeŜy okiennych, uzupełnienie tynku, wykończenie
krawędzi. Uzupełnienie tynków, gładź gipsowa. Malowanie dwukrotne
farbą na bazie zolowo-krzemianowej KEIM Optil 9177 z przygotowaniem
podłoŜa.
Sufit
Stolarka drzwiowa
istniejąca
Stolarka drzwiowa
projektowana
Nie występuje
Stolarka okienna
Wymiana na okna drewniane, wykonane na wzór okien istniejących,
pomalowanych na kolor biały farbą Aidol DW 601
Podokienniki
wewnętrzne
Drewniane – kolor biały
Podokienniki
zewnętrzne
Z blachy tytanowo-cynkowej
Wymiana opraw oświetleniowych, włączników i gniazd
Instalacja
teletechniczna
WYPOSAśENIE
1
30
ILOŚĆ
1
KARTA POMIESZCZENIA
Nazwa pomieszczenia
CZŁONEK ZARZĄDU
Kondygnacja
PARTER
Nr
04
2
Pow. [m ]
19,60
ROBOTY DEMONTAśOWE
Ściany
DemontaŜ podokiennika
Sufit
Rozbiórka sufitu podwieszanego z płyt MDF
Posadzka
naturalnego.
Ściany
podłoŜa.
Sufit
Płyta GK na stelaŜu. Malowanie dwukrotne farbą na bazie zolowokrzemianowej KEIM Optil weiss z przygotowaniem podłoŜa.
Stolarka drzwiowa
istniejąca
Stolarka drzwiowa
projektowana
Nie występuje
Stolarka okienna
Oczyszczenie, regulacja, wymiana uszczelek
Podokienniki
wewnętrzne
Podokienniki
zewnętrzne
Instalacja
teletechniczna
WYPOSAśENIE
31
ILOŚĆ
1
KARTA POMIESZCZENIA
Nazwa pomieszczenia
ANEKS KUCHENNY
Kondygnacja
PARTER
Nr
05
2
Pow. [m ]
6,90
ROBOTY DEMONTAśOWE
Posadzka
DemontaŜ wykładziny PVC wraz cokolikiem cementowym. Oczyszczenie
podłoŜa z zabrudzeń.
Ściany
Usunięcie lamperii z farby olejnej. DemontaŜ podokiennika z lastrico.
Sufit
Likwidacja kanałów wentylacyjnych
Posadzka
naturalnego.
Ściany
podłoŜa. Przy zlewozmywaku fartuch z płytek ceramicznych o wymiarach
120x60.
Sufit
Płyta GK na stelaŜu. Malowanie dwukrotne farbą na bazie zolowokrzemianowej KEIM Optil 9878 z przygotowaniem podłoŜa.
Stolarka drzwiowa
istniejąca
Stolarka okienna
Podokienniki
wewnętrzne
Podokienniki
zewnętrzne
Instalacja wod-kan dla niŜej wymienionego wyposaŜenia
WYPOSAśENIE
ILOŚĆ
Umywalka z ciepłą i zimną wodą
1
Zlew jednokomorowy z ociekaczem i młynkiem koloidalnym
1
1
32
KARTA POMIESZCZENIA
Nazwa pomieszczenia
Kondygnacja
SEKRETARIAT
PARTER
Nr
06
2
Pow. [m ]
20,50
ROBOTY DEMONTAśOWE
Posadzka
Ściany
DemontaŜ ram i obudowy drewnianych boksów inhalacyjnych. DemontaŜ
podokiennika
Sufit
Posadzka
naturalnego.
Ściany
podłoŜa.
Sufit
Płyta GK na stelaŜu. Malowanie dwukrotne farbą na bazie zolowokrzemianowej KEIM Optil weiss z przygotowaniem podłoŜa.
Stolarka drzwiowa
istniejąca
Stolarka drzwiowa
projektowana
Drzwi drewniane wykonane na wzór istniejących, pomalowanew kolorze
RAL 9010 o połysku matowo- jedwabistym.
Stolarka okienna
Podokienniki
wewnętrzne
Podokienniki
zewnętrzne
Instalacja
teletechniczna
WYPOSAśENIE
33
ILOŚĆ
1
KARTA POMIESZCZENIA
Nazwa pomieszczenia
Kondygnacja
PLANOWANIE
PARTER
Nr
08
2
Pow. [m ]
7,13
ROBOTY DEMONTAśOWE
Posadzka
podłoŜa z zabrudzeń. Historyczne płytki marmurowe z cokołu do
zachowania (przekazać uŜytkownikowi).
Ściany
Usunięcie lamperii z farby olejnej. Wykucie otworu drzwiowego.
Lada podawcza
DemontaŜ wtórnego laminatu z blatu. DemontaŜ drewnianej deski
cokołowej od strony zaplecza.
Posadzka
naturalnego.
Ściany
krawędzi. Ścianka działowa z płyt GK na ruszcie metalowym. Uzupełnienie
tynków, gładź gipsowa. . Malowanie dwukrotne farbą na bazie zolowokrzemianowej z przygotowaniem podłoŜa :ściany - KEIM Optil 9197,
gzymsy – KEIM Optil weiss.
Sufit
Malowanie dwukrotne farbą na bazie zolowo-krzemianowej KEIM Optil 9870.z przygotowaniem podłoŜa.
Lada podawcza
Renowacja, lakierowanie blatu oraz zabudowy od strony zaplecza.
Stolarka drzwiowa
projektowana
Ścianka przeszklona
Drewniana, wykonana na wzór i podział okna patio – kolor biały
Instalacja
teletechniczna
WYPOSAśENIE
34
ILOŚĆ
1
KARTA POMIESZCZENIA
Nazwa pomieszczenia
Kondygnacja
SZATNIA
PARTER
Nr
09
2
Pow. [m ]
15,64
ROBOTY DEMONTAśOWE
Ściany
Usunięcie lamperii z farby olejnej.
Posadzka
UłoŜenie wykładziny PVC
Ściany
Malowanie dwukrotne farbą na bazie zolowo-krzemianowej z
przygotowaniem podłoŜa :ściany - KEIM Optil 9197, gzymsy – KEIM Optil
weiss.
Sufit
Malowanie dwukrotne farbą na bazie zolowo-krzemianowej KEIM Optil 9870.z przygotowaniem podłoŜa
WYPOSAśENIE
35
ILOŚĆ
1
KARTA POMIESZCZENIA
Nazwa pomieszczenia
MARKETING
Nr
010
Kondygnacja
PARTER
Pow. [m ]
2
22,86
ROBOTY DEMONTAśOWE
Posadzka
Ściany
Lada podawcza
podłoŜa z zabrudzeń. Historyczne płytki marmurowe z cokołu do
zachowania (przekazać uŜytkownikowi).
Usunięcie lamperii z farby olejnej. DemontaŜ niewymiarowej stolarki
drzwiowej wraz z ościeŜnicą. DemontaŜ drewnianej zabudowy wnęk
ściennych. Powiększenie otworu drzwiowego.
DemontaŜ witryny z ram drewnianych przeszklonych.
Posadzka
Ściany
Sufit
Lada podawcza
Ścianka przeszklona
drewniana
Instalacja
teletechniczna
naturalnego.
Wykonanie nadproŜa z belek stalowych, siatkowanie. Podmurowanie
ościeŜy otworu drzwiowego, uzupełnienie tynku, wykończenie krawędzi,
gładź gipsowa. Malowanie dwukrotne farbą na bazie zolowo-krzemianowej
z przygotowaniem podłoŜa :ściany - KEIM Optil 9197, KEIM Optil weiss.
Malowanie dwukrotne farbą na bazie zolowo-krzemianowej KEIM Optil 9870. z przygotowaniem podłoŜa.
Renowacja, lakierowanie blatu. Naprawa z zachowaniem formy uŜytkowej
wnęk pod ladą naprawczą
Drewniana, wykonana na wzór i podział okna patio – kolor biały. Lewe
pole z zamykanym okienkiem podawczym.
Wymiana opraw oświetleniowych, włączników i gniazd. Wykonanie nowej
zabudowy wyłączników światła.
WYPOSAśENIE
ILOŚĆ
3
36
KARTA POMIESZCZENIA
Nazwa pomieszczenia
ADMINISTRACJA
Nr
011
Kondygnacja
PARTER
Pow. [m ]
2
28,35
ROBOTY DEMONTAśOWE
Posadzka
Ściany
stalowych kanałów wentylacyjnych od boksów. Usunięcie lamperii z farby
olejnej
Sufit
Posadzka
naturalnego.
Ściany
9136 z przygotowaniem podłoŜa.
Sufit
weiss z przygotowaniem podłoŜa.
Stolarka drzwiowa
istniejąca
Naświetle drewniane
Renowacja
Stolarka okienna
Podokienniki
wewnętrzne
Instalacja
teletechniczna
WYPOSAśENIE
37
ILOŚĆ
1
KARTA POMIESZCZENIA
Nazwa pomieszczenia
ADMINISTRACJA
Nr
012
Kondygnacja
PARTER
Pow. [m ]
2
20,80
ROBOTY DEMONTAśOWE
Ściany
stalowych kanałów wentylacyjnych od boksów. Skucie fartucha z płytek
ceramicznych. DemontaŜ zlewozmywaka
Sufit
Posadzka
Ściany
Sufit
Stolarka drzwiowa
istniejąca
naturalnego.
Ścianka działowa z płyt GK na ruszcie stalowym. Uzupełnienie tynków,
KEIM Optil 9136 z przygotowaniem podłoŜa.
Naświetle drewniane
Renowacja
Stolarka okienna
Naprawa, regulacja
Podokienniki
wewnętrzne
Instalacja
teletechniczna
WYPOSAśENIE
38
ILOŚĆ
1
KARTA POMIESZCZENIA
Nazwa pomieszczenia
ADMINISTRACJA
Nr
013
Kondygnacja
PARTER
Pow. [m ]
2
21,35
ROBOTY DEMONTAśOWE
Ściany
DemontaŜ ścianek przeszklonych PVC. Skucie płytek ceramicznych.
DemontaŜ umywalki i brodzika natrysku.
Posadzka
naturalnego.
Ściany
Sufit
Stolarka drzwiowa
projektowana
Stolarka okienna
Naprawa, regulacja
Podokienniki
wewnętrzne
Instalacja
teletechniczna
WYPOSAśENIE
39
ILOŚĆ
2
KARTA POMIESZCZENIA
Nazwa pomieszczenia
ADMINISTRACJA
Nr
014
Kondygnacja
PARTER
Pow. [m ]
2
18,45
ROBOTY DEMONTAśOWE
Ściany
Rozbiórka ściany działowej. DemontaŜ drzwi i naświetla PVC. Skucie
płytek ściennych ceramicznych. DemontaŜ umywalki
Posadzka
naturalnego.
Ściany
Sufit
Stolarka drzwiowa
projektowana
Drzwi drewniane wykonane na wzór istniejących, pomalowane w kolorze
Stolarka okienna
Naprawa, regulacja
Podokienniki
wewnętrzne
Instalacja
teletechniczna
WYPOSAśENIE
40
ILOŚĆ
1
KARTA POMIESZCZENIA
Nazwa pomieszczenia
ADMINISTRACJA
Nr
015
Kondygnacja
PARTER
Pow. [m ]
2
21,00
ROBOTY DEMONTAśOWE
Posadzka
Ściany
DemontaŜ kanałów wentylacyjnych
Posadzka
naturalnego.
Ściany
Sufit
9870 z przygotowaniem podłoŜa. MontaŜ kratek wentylacyjnych w
otworach po zdemontowanych kanałach wentylacyjnych.
Stolarka drzwiowa
projektowana
Stolarka okienna
Naprawa, regulacja
Podokienniki
wewnętrzne
Instalacja
teletechniczna
WYPOSAśENIE
41
ILOŚĆ
2
KARTA POMIESZCZENIA
Nazwa pomieszczenia
ADMINISTRACJA
Nr
016
Kondygnacja
PARTER
Pow. [m ]
2
17,68
ROBOTY DEMONTAśOWE
Ściany
Wykucie otworu drzwiowego
Posadzka
naturalnego.
Ściany
Wykonanie nadproŜa z belek stalowych, siatkowanie. Podmurowanie
ościeŜy otworu drzwiowego, uzupełnienie tynku, wykończenie krawędzi,
KEIM Optil 9136 z przygotowaniem podłoŜa
Sufit
Stolarka drzwiowa
projektowana
Stolarka okienna
Naprawa, regulacja
Podokienniki
wewnętrzne
Instalacja
teletechniczna
WYPOSAśENIE
42
ILOŚĆ
1
KARTA POMIESZCZENIA
Nazwa pomieszczenia
ADMINISTRACJA
Nr
017
Kondygnacja
PARTER
Pow. [m ]
2
13,27
ROBOTY DEMONTAśOWE
Sufit
DemontaŜ świetlika
Posadzka
naturalnego.
Ściany
KEIM Optil 9177 z przygotowaniem podłoŜa. Likwidacja wnęki
podokiennej. Przeniesienie grzejnika na ścianę po zlikwidowanej wnęce.
UłoŜenie tapety do malowania.
Sufit
Uzupełnienie fragmentu po świetliku płytami GK. Malowanie dwukrotne
farbą na bazie zolowo-krzemianowej KEIM Optil weiss z przygotowaniem
podłoŜa
Stolarka drzwiowa
istniejąca
Stolarka drzwiowa
projektowana
Stolarka okienna
Naprawa, regulacja
Podokienniki
wewnętrzne
Instalacja
teletechniczna
WYPOSAśENIE
43
ILOŚĆ
1
KARTA POMIESZCZENIA
Nazwa pomieszczenia
ADMINISTRACJA
Nr
018
Kondygnacja
PARTER
Pow. [m ]
2
24,74
ROBOTY DEMONTAśOWE
Ściany
DemontaŜ ścianki działowej prysznica
Sufit
DemontaŜ świetlika
Posadzka
naturalnego.
Ściany
Uzupełnienie tynków, gładź gipsowa. Malowanie dwukrotne farbą na bazie
zolowo-krzemianowej KEIM Optil 9317 z przygotowaniem podłoŜa.
Likwidacja wnęki podokiennej. Przeniesienie grzejnika na ścianę po
zlikwidowanej wnęce. UłoŜenie tapety do malowania.
Sufit
Uzupełnienie fragmentu po świetliku płytami GK. Malowanie dwukrotne
farbą na bazie zolowo-krzemianowej KEIM Optil weiss z przygotowaniem
podłoŜa
Stolarka drzwiowa
istniejąca
Stolarka okienna
Naprawa, regulacja
Podokienniki
wewnętrzne
Instalacja
teletechniczna
WYPOSAśENIE
44
ILOŚĆ
1
KARTA POMIESZCZENIA
Nazwa pomieszczenia
ŚWIECOWANIE USZU
Nr
Kondygnacja
PARTER
Pow. [m ]
019
2
26,19
ROBOTY DEMONTAśOWE
Posadzka
Ściany
Usunięcie lamperii z farby olejnej.
Sufit
Posadzka
naturalnego.
Ściany
Sufit
Stolarka drzwiowa
istniejąca
Stolarka okienna
Podokienniki
wewnętrzne
Instalacja
teletechniczna
WYPOSAśENIE
45
ILOŚĆ
2
KARTA POMIESZCZENIA
Nazwa pomieszczenia
LECZENIE DŹWIĘKAMI
Nr
021
Kondygnacja
PARTER
Pow. [m ]
2
21,18
ROBOTY DEMONTAśOWE
Posadzka
Ściany
DemontaŜ podokienników. DemontaŜ ścianki działowej. Usunięcie lamperii
z farby olejnej
Sufit
Posadzka
naturalnego.
Ściany
krawędzi. Ścianka działowa z płyt GK na ruszcie metalowym. Uzupełnienie
tynków, gładź gipsowa. Malowanie dwukrotne farbą na bazie zolowokrzemianowej KEIM Optil 9457 z przygotowaniem podłoŜa.
Sufit
Stolarka drzwiowa
istniejąca
Stolarka okienna
pomalowanych na kolor biały farbą Aidol DW 601. Renowacja i malowanie
okna okrągłego.
Podokienniki
wewnętrzne
Instalacja
teletechniczna
WYPOSAśENIE
46
ILOŚĆ
1
KARTA POMIESZCZENIA
Nazwa pomieszczenia
PRZYCHODNIA – GABINET LEKARSKI
Nr
022
Kondygnacja
PARTER
Pow. [m ]
2
18,27
ROBOTY DEMONTAśOWE
Posadzka
Częściowy demontaŜ płytek posadzkowych w gabinecie lekarskim
Ściany
Częściowy demontaŜ płytek ściennych. Rozbiórka progu w natrysku
Posadzka
Naprawa i uzupełnienie płytek posadzkowych
Ściany
Uzupełnienie ścianki w natrysku z płyt GK do wysokości ścianki działowej.
Uzupełnienie płytek ściennych. Uzupełnienie tynków, gładź gipsowa.
Sufit
Podokienniki
wewnętrzne
MontaŜ umywalki w natrysku
Instalacja
teletechniczna
WYPOSAśENIE
47
ILOŚĆ
2
5.21. Pomieszczenie 27a
KARTA POMIESZCZENIA
Nazwa pomieszczenia
BOROWINY
Nr
027a
Kondygnacja
PARTER
Pow. [m ]
2
3,80
ROBOTY DEMONTAśOWE
Posadzka
podłoŜa z zabrudzeń. Skucie uszkodzonych płytek posadzkowych wraz z
podkładem.
Ściany
Skucie uszkodzonych płytek ściennych. Usunięcie lamperii z farby olejnej
Posadzka
Płytki ceramiczne gress z przygotowaniem podłoŜą
Ściany
Zabudowa kanałów wentylacji grawitacyjnej. Okładzina z płytek
glazurowanych na ścianach do wysokości 2m.Uzupełnienie tynków, gładź
gipsowa. Malowanie dwukrotne farbą krzemianową KABE AQUATEX–
kolor biały- z przygotowaniem podłoŜa
Sufit
Malowanie dwukrotne farbą krzemianową KABE AQUATEX– kolor biały- z
przygotowaniem podłoŜa
Stolarka okienna
Oczyszczenie, regulacja i uzupełnienie okuć
MontaŜ wpustów podłogowych z kratką ze stali nierdzewnej.
WYPOSAśENIE
48
ILOŚĆ
1
KARTA POMIESZCZENIA
Nazwa pomieszczenia
BOROWINY
Nr
027
Kondygnacja
PARTER
Pow. [m ]
2
58,98
ROBOTY DEMONTAśOWE
Posadzka
podłoŜa z zabrudzeń
Ściany
DemontaŜ stolarki drzwiowej w ściance działowej (do ponownego
wbudowania w pom.29). Usunięcie lamperii z farby olejnej.
Posadzka
Płytki ceramiczne gress z przygotowaniem podłoŜą
Ściany
UłoŜenie płytek ceramicznych ściennych na ścianach i ściankach
działowych boksów zabiegowych. Zabudowa kanałów wentylacji
grawitacyjnej. . Malowanie dwukrotne farbą krzemianową KABE
AQUATEX– kolor biały- z przygotowaniem podłoŜa
Sufit
Malowanie dwukrotne farbą na bazie krzemianową KABE AQUATEX–
Stolarka drzwiowa
istniejąca
Stolarka okienna
Podokienniki
wewnętrzne
WYPOSAśENIE
49
ILOŚĆ
5
KARTA POMIESZCZENIA
Nazwa pomieszczenia
WĘZEŁ SANITARNY
Nr
028
Kondygnacja
PARTER
Pow. [m ]
2
4,98
ROBOTY DEMONTAśOWE
Posadzka
Skucie płytek posadzkowych wraz z podkładem
Ściany
Skucie płytek ściennych wraz z podkładem. Rozbiórka ścianek działowych.
Usunięcie lamperii z farby olejnej. DemontaŜ muszli WC, umywalki,
grzejników co..
Posadzka
Płytki ceramiczne gress z przygotowaniem podłoŜa.
Ściany
Zabudowa kanałów wentylacji grawitacyjnej. Okładzina z płytek
glazurowanych wysokość 2,5 m. Malowanie dwukrotne farbą krzemianową
KABE AQUATEX– kolor biały- z przygotowaniem podłoŜa
Sufit
Stolarka drzwiowa
istniejąca
Stolarka okienna
Renowacja okrągłego okna drewnianego.
MontaŜ kabiny natryskowej z brodzikiem, muszli WC kompakt, umywalki,
wpustów podłogowych z kratką ze stali nierdzewnej, instalacji ciepłej
wody, demontaŜ i ponowny montaŜ grzejnika co.
50
KARTA POMIESZCZENIA
Nazwa pomieszczenia
BICZE SZKOCKIE - PRZEBIERALNIA
Nr
029
Kondygnacja
PARTER
Pow. [m ]
2
6,67
ROBOTY DEMONTAśOWE
Posadzka
DemontaŜ wykładziny PVC wraz cokolikiem cementowym. Skucie płytek
posadzkowych wraz z podkładem
Ściany
Skucie płytek ściennych wraz z podkładem. Usunięcie lamperii z farby
olejnej.
Posadzka
Ściany
Zabudowa kanałów wentylacji grawitacyjnej. Uzupełnienie tynków, gładź
gipsowa.. Malowanie dwukrotne farbą krzemianową KABE AQUATEX–
kolor biały- z przygotowaniem podłoŜa Zabudowa otworu drzwiowego
między pomieszczeniami 27a i 29.
Sufit
Stolarka drzwiowa
istniejąca
Wbudowanie drzwi z pomieszczenia 27. Renowacja stolarki i okuć.
Likwidacja współczesnych zamków nawierzchniowych. Wymiana zamków
wpuszczanych na zamki z wkładką z wpasowaniem do nich klamek
historycznych. Uzupełnienie oszklenia wg wzoru. Malowanie w kolorze
RAL 9010 o połysku matowo- jedwabistym
Stolarka okienna
MontaŜ wpustów podłogowych z kratką ze stali nierdzewnej. DemontaŜ i
ponowny montaŜ grzejników co.
WYPOSAśENIE
51
ILOŚĆ
2
KARTA POMIESZCZENIA
Nazwa pomieszczenia
BICZE SZKOCKIE - PRZEBIERALNIA
Nr
030
Kondygnacja
PARTER
Pow. [m ]
2
13,67
ROBOTY DEMONTAśOWE
Posadzka
podłoŜa z zabrudzeń
Ściany
DemontaŜ ram i obudowy drewnianych boksów inhalacyjnych. Usunięcie
lamperii z farby olejnej. Częściowy demontaŜ zbędnych kanałów
wentylacyjnych.
Posadzka
Ściany
MontaŜ 2 ścianek systemowych przebieralni. Uzupełnienie tynków, gładź
gipsowa. Malowanie dwukrotne farbą krzemianową KABE AQUATEX–
Sufit
Stolarka drzwiowa
istniejąca
Wbudowanie drzwi z pomieszczenia 26. Renowacja stolarki i okuć.
Likwidacja współczesnych zamków nawierzchniowych. Wymiana zamków
wpuszczanych na zamki z wkładką z wpasowaniem do nich klamek
historycznych. Uzupełnienie oszklenia wg wzoru. Malowanie w kolorze
RAL 9010 o połysku matowo- jedwabistym
Stolarka okienna
WYPOSAśENIE
52
ILOŚĆ
1
KARTA POMIESZCZENIA
Nazwa pomieszczenia
BICZE SZKOCKIE
Nr
031
Kondygnacja
PARTER
Pow. [m ]
2
42,05
ROBOTY DEMONTAśOWE
Ściany
DemontaŜ zbędnych instalacji i baterii
Posadzka
Doczyszczenie istniejących płytek. UłoŜenie hydroizolacji. UłoŜenie płytek
gress.
Ściany
Doczyszczenie, naprawa i uzupełnienie okładziny z płytek glazurowanych.
Uzupełnienie tynków, gładź gipsowa. Malowanie dwukrotne farbą
krzemianową KABE AQUATEX– kolor biały- z przygotowaniem podłoŜa.
Wymiana kratek wentylacyjnych na kratki ze stali nierdzewnej.
Sufit
Osłona świetlika z poliwęglanu przeźroczystego na profilach aluminiowych.
krzemianową KABE AQUATEX– kolor biały- z przygotowaniem podłoŜa
Ścianka
Ścianka łukowa murowana z cegły na zaprawie cementowo – wapiennej.
Wykończenie powierzchni płytkami ceramicznymi. Spoinowanie
elastyczną, cementową zaprawą do fugowania ULTRACOLOR PLUS,
odpornej na powstawanie pleśni i grzybów
Stolarka okienna
Oczyszczenie, regulacja i uzupełnienie okuć. Wymiana uszczelek i
oszklenia.
MontaŜ baterii natryskowej. MontaŜ wpustów podłogowych z kratką ze stali
nierdzewnej.
WYPOSAśENIE
53
ILOŚĆ
5
KARTA POMIESZCZENIA
Nazwa pomieszczenia
KORYTARZ
Nr
032
Kondygnacja
PARTER
Pow. [m ]
2
34,67
ROBOTY DEMONTAśOWE
Ściany
DemontaŜ boazerii z paneli MDF. Przebicie otworów komunikacyjnych w
ściankach działowych.
Posadzka
Płyty kamienne na wzór płyt oryginalnych z korytarza nr 33.
Ściany
Wykonanie nadproŜy z belek prefabrykowanych typu L. Uzupełnienie
tynków, gładź gipsowa. Malowanie dwukrotne farbą na bazie zolowokrzemianowej KEIM Optil 9870 z przygotowaniem podłoŜa.
Sufit
Stolarka drzwiowa
istniejąca
54
KARTA POMIESZCZENIA
Nazwa pomieszczenia
KORYTARZ
Nr
033
Kondygnacja
PARTER
Pow. [m ]
2
13,35
ROBOTY DEMONTAśOWE
Ściany
DemontaŜ boazerii z płyt MDF.
Ściany
Uzupełnienie tynków, gładź gipsowa. Malowanie dwukrotne farbą na bazie
zolowo-krzemianowej KEIM Optil 9870 z przygotowaniem podłoŜa
Sufit
Stolarka drzwiowa
istniejąca
55
II. Wykonanie robót remontowo – budowlanych w
budynku sanatorium uzdrowiskowego „CIS”
6. DANE OGÓLNE
6.1. TEMAT.
Remont pokoi kuracyjnych na parterze, I i II piętrze, malowanie ścian i sufitów korytarzy i klatki
schodowej, remont cząstkowy dachu budynku sanatorium Cis
6.2. LOKALIZACJA.
58-300 Szczawno Zdrój ul. Sienkiewicza nr 5, Gmina Szczawno Zdrój
Działka nr
6.3. OBIEKT.
Budynek Sanatorium Uzdrowiskowego CIS
6.4. FUNKCJA OBIEKTU.
W budynku znajdują się pokoje dla kuracjuszy korzystających z usług świadczonych przez
„Uzdrowisko Szczawno Jedlina” S.A.
6.5. OGÓLNE PARAMETRY OBSZARU OBJĘTEGO OPRACOWANIEM.
Projektem objęte są pokoje kuracyjne zaznaczone na załączonych rysunkach o łącznej powierzchni
2
366,06 m .
Zestawienie pomieszczeń zawiera tabela w pkt. 9.2.
Wysokość pomieszczeń na parterze i I piętrze - ok. 3,20 m, na II piętrze –ok. 2,60 m
6.6. INWESTOR.
Uzdrowisko Szczawno - Jedlina S.A. 58-310 Szczawno Zdrój ul. Ratuszowa 1.
7. PRZEDMIOT, CEL I ZAKRES OPRACOWANIA
7.1. ZAMIERZENIA INWESTORA
Dostosowanie pomieszczeń do aktualnych potrzeb inwestora i wynikających z tego faktu wymagań
określonych warunkami technicznymi i przepisami prawa budowlanego w zakresie bezpieczeństwa
uŜytkowania i właściwej eksploatacji a w szczególności do aktualnych wymogów BHP, sanitarnohigienicznych i bezpieczeństwa poŜarowego obiektu (w części objętej projektem).
Zamierzeniem inwestora jest remont pokoi kuracyjnych w celu poprawy standardu i wystroju pokoi.
Zamierzenie naleŜy traktować, jako związane bezpośrednio z istniejącą funkcją.
Wyodrębnione w części graficznej pomieszczenia..
Projektowane zmiany w ramach opracowania projektowego mają charakter remontowy. Szczegółowe
określenie zakresu robót zawarte są w kartach pomieszczeń i w załączniku graficznym projektu.
Opracowanie obejmuje rozwiązania architektoniczne oraz branŜowe niezbędne dla wykonania
zaplanowanego zakresu robót.
56
7.2.1. BranŜa budowlana
−
rozbiórka konstrukcji brodzików murowanych w pokojach na I i II piętrze
−
skucie płytek ściennych i posadzkowych w łazienkach pokoi (poza pokojem nr 4)
−
zerwanie wykładziny podłogowej z tworzyw sztucznych w pokojach
−
wykucie otworów drzwiowych w ściankach działowych wewnętrznych i wykonanie nadproŜy z
belek stalowych,
−
demontaŜ umywalek, muszli wc w łazienkach pokoi
−
demontaŜ grzejników c.o. w pokojach
−
wykonanie nowych ścianek działowych murowanych z płyt GK,
−
wykonanie zabudowy z płyt GK,
−
ułoŜenie płytek ceramicznych ściennych i posadzkowych w łazienkach pokoi,
−
ułoŜenie desek panelowych (deska warstwowa) podłogowych w pokojach
−
wykonanie napraw tynku i gładzi z zaprawy wapiennej,
−
wymiana stolarki drzwiowej w całym budynku
−
wymiana stolarki okiennej w pokojach
−
malowanie ścian i sufitów w pokojach, korytarzy, klatki schodowej
−
remont cząstkowy dachu – przemurowanie komina, uzupełnienie dachówek i gasiorów
7.2.2. BranŜa instalacyjna:
−
montaŜ nowych umywalek, muszli wc kompakt w łazienkach (poza pokojem nr 4)
−
montaŜ kabin prysznicowych w łazienkach pokoi (poza pokojami nr 3 i 4)
−
montaŜ grzejników panelowych w pokojach oraz grzejników drabinkowych w łazienkach pokoi
wraz z zaworami termoregulacyjnymi na dopływie i zaworami odcinającymi na odpływie
−
dostosowanie do nowych potrzeb :
•
istniejącej instalacji wody zimnej,
•
istniejącej instalacji ciepłej wody uŜytkowej i cyrkulacji,
•
istniejącej instalacji kanalizacyjnej wewnętrznej,
•
istniejącej wewnętrznej instalacji elektrycznej.
7.3. ZAŁOśENIA OGÓLNE.
Projektowane zamierzenie nie zmienia sposobu zagospodarowania terenu i nie powoduje zmian
funkcjonalnych, programowych, oraz parametrów technicznych takich jak powierzchnia zabudowy,
kubatura budynku. Nie ulega zmianie sposób uŜytkowania budynku ani zagospodarowanie terenu.
Nie ulegają zmianie warunki ochrony poŜarowej.
Działka i znajdujący się na niej budynek usytuowane są w dzielnicy uzdrowiskowej miasta Szczawno
Zdrój. Projektowane roboty, realizowane będą w budynku sanatorium CIS, zlokalizowanego w strefie
ochrony A. Strefa podlega rygorom w zakresie utrzymania zasadniczych elementów rozplanowania
istniejącej substancji o wartościach kulturowych oraz charakteru i skali nowej zabudowy. Na terenie w
którym projektuje się roboty remontowe, obowiązuje Miejscowy Plan Zagospodarowania
Przestrzennego miasta Szczawno Zdrój. Projekt obejmuje roboty remontowe wewnątrz obiektu, więc
nie jest w sprzeczności z obowiązującym prawem miejscowym.
Projektowane zamierzenie nie zmienia dostosowania obiektu do krajobrazu i otaczającej zabudowy.
57
Nie przewiduje się zmian w istniejącym zagospodarowaniu działki. Pobór i odprowadzenie mediów z
istniejących przyłączy. Nie przewiduje się ingerencji w istniejący układ dróg wewnętrznych, parkingów,
placów i chodników
Budynek jest wyposaŜony we wszystkie niezbędne instalacje wewnętrzne.
8. OPIS STANU ISTNIEJĄCEGO
8.1. OGÓLNA CHARAKTERYSTYKA BUDYNKU
Budynek pełni funkcję obiektu sanatoryjnego na terenie Gminy Szczawno Zdrój. W chwili obecnej jest
uŜytkowany i stanowi bazę noclegową dla kuracjuszy.
Stolarka okienna skrzynkowa drewniana tradycyjna.
Dach pokryty dachówką ceramiczną.
8.2. ELEMENTY BUDYNKU O WARTOŚCIACH ZABYTKOWYCH
Elementy o wartościach zabytkowych nie występują.
8.3. OPIS STANU TECHNICZNEGO BUDYNKU
Budynek podpiwniczony. Ogólny stan ocenia się jako dobry. Stan połaci dachowych średni.
Wymagany remont pomieszczeń objęty niniejszym projektem.
Pomieszczenia kuracjuszy wyposaŜone są węzeł sanitarny z murowanym brodzikiem. Stan techniczny
i wystrój pokoi z przed kilkunastu lat i nie odpowiada aktualnym standardom dla obiektów
sanatoryjnych.
Zamawiający przewiduje równieŜ remont cząstkowy dachu w miejscach najbardziej uszkodzonych,
które ocenia się na ok. 2% powierzchni dachu. Remontu wymaga równieŜ komin murowany.
9. STAN PROJEKTOWANY
9.1. PODSTAWOWE ZAŁOśENIA
ZałoŜeniem Zamawiającego jest remont pomieszczeń (pokoje wraz z łazienkami) w celu dostosowania
do obowiązujących standardów, wymaganego poziomu sanitarnego oraz dostosowanie dla osób
niepełnosprawnych tj. likwidację progów i zastosowanie kabin prysznicowych z płaskim brodzikiem.
Wszystkie nowe posadzki w pokojach naleŜy dostosować do poziomu posadzki korytarza.
9.2. ZESTAWIENIE
OPRACOWANIEM
POWIERZCHNI
POMIESZCZEŃ
OBJĘTYCH
Nr
pomieszczeni
a
3
Nazwa
pomieszczenia
Rodzaj posadzki
Powierzchnia
2
(m )
Pokój z łazienką
pokój-deski panelowe, łazienka-płytki ceramiczne
33,36
4
Pokój z łazienką
31,38
5
Pokój z łazienką
15,31
6
Pokój z łazienką
24,81
7
Pokój z łazienką
28,66
8
Pokój z łazienką
24,30
58
Nr
pomieszczeni
a
9
Nazwa
pomieszczenia
Rodzaj posadzki
Powierzchnia
2
(m )
Pokój z łazienką
24,78
10
Pokój z łazienką
26,08
11
Pokój z łazienką
21,84
12
Pokój z łazienką
14,41
13
Pokój z łazienką
24,20
14
Pokój z łazienką
20,80
16
Pokój z łazienką
26,93
17
Pokój z łazienką
9,43
18
Pokój z łazienką
21,12
19
Pokój z łazienką
18,65
Powierzchnia uŜytkowa razem
366,06
9.3. OPIS PROJEKTOWANYCH ROBÓT BUDOWLANYCH
Remont pomieszczeń polega na zmianie układu funkcjonalnego w łazienkach pokoi.
W łazienkach pokoi na I i II piętrze projektuje się rozbiórkę murowanych brodzików z wysokim progiem
i wstawienie w to miejsce kabin prysznicowych z płaskimi brodzikami oraz wymianę umywalek i muszli
wc.
W łazienkach pokoi nr 3 i 4 projektuje się wstawienie do wnęk prysznicowych kabin natryskowych
brodzików płaskich nastopowych i kabin prostokątnych oraz wymianę umywalek i muszli wc.
W łazienkach pokoi nr 17,18,19 projektuje się montaŜ kabin prysznicowych z płaskimi brodzikami,
umywalek i muszli wc.
Projektuje się wymianę płytek ceramicznych ściennych i posadzkowych w łazienkach oraz wymianę
posadzek pokoi z wykładziny PVC na deski panelowe (deski warstwowe).
Planuje się wymianę:
−
stolarki okiennej na stolarkę PVC
−
stolarki drzwiowej.
−
grzejników na grzejniki panelowe w pokojach i grzejniki drabinkowe w łazienkach.
Projektuje się malowanie ścian i sufitów.
Fragmentarycznej zmianie ulegnie układ funkcjonalny przez budowę ścianek działowych
wewnętrznych oraz dostosowaniu do nowych potrzeb instalacji wewnętrznych, obsługujących
pomieszczenia zgodnie z ich przeznaczeniem.
Wprowadzono niewielkie zmiany w rozkładzie pomieszczeń ograniczające się do ingerencji w układ
ścianek działowych.
W istniejącej substancji zaprojektowano wykucia otworów w ściankach działowych, zamurowania
otworów, przemurowania, montaŜ nadproŜy i montaŜ przegród działowych pomieszczeń
projektowanych,
Projektowane zamierzenie nie powoduje niekorzystnego oddziaływania na fundamenty budynku i
przekroczenia dopuszczalnych napręŜeń w gruncie. Projektowane elementy nie obciąŜają
niekorzystnie istniejącej konstrukcji budynku i nie powodują przekroczenia dopuszczalnych napręŜeń
w istniejących elementach całego budynku.
Prace realizować z uwzględnieniem warunków technicznych i wymagań zawartych w projekcie.
W części graficznej projektu oznaczono elementy :
59
- do rozbiórki;
- projektowane, nowe;
- elementy nie ulegające zmianom.
9.3.1. ROBOTY ZABEZPIECZAJĄCE
Przed przystąpieniem do bezpośrednich robót wykonać niezbędne zabezpieczenia stref roboczych.
Teren oznakować tablicami ostrzegawczymi. Wokół poszczególnych pomieszczeń, wydzielić strefę
niebezpieczną. W strefie tej nie dopuszcza się przebywania ludzi i wykonywania jakichkolwiek innych
robót budowlanych.
9.3.2. ROBOTY ROZBIÓRKOWE
Przewiduje się wykonanie robót rozbiórkowych, niezbędnych dla realizacji robot budowlanych,
pozwalających na dostosowanie wielkości i układu pomieszczeń do aktualnych wymagań Inwestora
oraz przepisów i norm budowlanych.
Wykonawca ma obowiązek znać i stosować w czasie prowadzenia Robót wszelkie przepisy dotyczące
ochrony środowiska naturalnego. W szczególności Wykonawca powinien zapoznać się z
postanowieniami Ustawy z dnia 27 kwietnia 2001 r. „O odpadach” tekst jednolity: Dz. U. 2007 r. Nr 39
poz. 251 z późniejszymi zmianami. Wykonawca musi wystąpić o określone Ustawą zezwolenia i
uzgodnienia oraz ponieść wszelkie koszta związane z zagospodarowaniem odpadów.
Wszystkie elementy moŜliwe do powtórnego wykorzystania uzgodnione z Zamawiającym powinny być
usuwane bez powodowania zbędnych uszkodzeń i przewiezione na miejsce wskazane przez
inspektora nadzoru. Zamawiający te materiały wykorzysta na własne potrzeby.
DemontaŜ przyborów sanitarnych i urządzeń ściennych ;
DemontaŜem objęto wszystkie przybory sanitarne w łazienkach (poza istniejącą łazienką pokoju nr 4)
i pokojach oraz wszystkie grzejniki c.o. w pokojach objętych opracowaniem
Rozbiórka elementów budowlanych wykończeniowych;
Usunąć tynki słabe i zawilgocone, oraz uszkodzone. Skucie tynków wykonać na powierzchniach
odparzonych, odspojonych, zawilgoconych i uszkodzonych. Rozbiórce poddać wyprawy na których
widoczne są wykwity po zawilgoceniu oraz po uszkodzeniach instalacji sanitarnych.
Rozbiórka przegród wewnętrznych;
Przewidziano rozbiórkę brodzików murowanych w łazienkach pokoi na I i II piętrze bez ingerencji w
układ konstrukcyjny budynku. Rozebrać naleŜy ścianki działowe przy muszli wc w pokojach nr 13 i 14.
Ściany podlegające rozbiórce, rozebrać, zgodnie z częścią graficzną projektu. W pokojach nr 3 i 4
zlikwidować progi z pokoju do wnęki prysznica.
Rozbiórka okładzin podłogowych i posadzek;
Rozebrać posadzki z płytek ceramicznych w łazienkach (poza pokojem nr 4) i wnęce prysznica w
pokojach nr 3 i 4 oraz oczyścić podłoŜe pod nowe płytki.
Rozebrać wykładzinę podłogową z PVC i oczyścić podłoŜe pod deski panelowe.
Wykonanie otworów na potrzeby instalacji technologicznych w istniejących ścianach;
Wykuć lub przewiercić otwory dla przejść instalacyjnych.
Wykonanie otworów w istniejących ścianach;
Wykuć otwory dla drzwi i przejść zgodnie z częścią graficzną projektu oraz wytycznymi w części
opisowej.
W budynku zachowuje się układ konstrukcyjny ścian nośnych oraz istniejące stropy. Projektuje się
wybicie nowych otworów drzwiowych i przemurowań związanych z nowym układem funkcjonalnym
pomieszczeń.
Stolarka drzwiowa wewnętrzna.
60
Zdemontować stolarkę drzwiową w pokojach objętych opracowaniem oraz stolarkę do pozostałych
pomieszczeń w budynku. Projektuje się montaŜ nowej stolarki. Wraz z rozbiórką istniejących drzwi
naleŜy zlikwidować progi.
Stolarka okienna
Zdemontować stolarkę okienną w pokojach oraz stolarkę okienną klatki schodowej. Projektuje się
montaŜ nowej stolarki.
9.3.3. SPOSÓB PRZEPROWADZENIA PRAC
Roboty wykonać w sposób nie zakłócający funkcjonowania budynku. Zabronione jest prowadzenie
robót w porze od godz 20:00 do godz. 8:00.
Dla wyeliminowania uciąŜliwości prowadzonych robót dla otoczenia, zabezpieczyć dokładnie folią
drzwi wejściowe i wewnętrzne, zabezpieczając je przed zapyleniem.
Roboty prowadzić zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 06.02.2003 (Dz.U. Nr 47
póz. 401) w sprawie bezpieczeństwa i higieny pracy podczas wykonywana robót budowlanych.
Materiały z rozbiórki znosić lub spuszczać rynnami.
Elementy podłogi rozbierać ręcznie, materiały odnieść poza obręb budynku.
9.3.4. ŚCIANKI DZIAŁOWE
Projektuje się korektę układu ścianek działowych. Zaprojektowano ścianki działowe w układzie
wynikającym z projektowanej funkcji. Zakres wyburzeń i układ projektowanych ścianek działowych
przedstawiono na rysunkach części graficznej projektu.
Ścianki działowe systemowe z płyt GK
Projektuje się ścianki działowe w obudowie z płyt gipsowo-kartonowych GKFI (Typ FH2) o grubości
12,5 mm wodo i ognioodpornych, na ruszcie metalowym z profili UW 50-100 i CW 50-100 ze stali
zimnogiętej ocynkowanej gr.0,6 mm, o rozstawie słupków 60 cm.
Płyty ułoŜone dwuwarstwowo grubość 2 x 12,5 mm.
Przed zamknięciem ścianek wykonać instalacje elektryczne i sanitarne, które mają być umieszczone
wewnątrz ścian działowych.
Na naroŜnikach zewnętrznych zamontować aluminiowe profile ochronne, stosując największą moŜliwą
długość. Styki płyt z innym materiałem wypełnić masą akrylową w celu uniknięcia powstawania rys i
pęknięć.
Wartość wymaganego waŜonego wskaźnika izolacyjności akustycznej przegrody Rw = 27 dB.
Wymagana klasa odporności ogniowej ścianek w obudowie z płyt GKFI - EI 30.
Klasyfikacja w zakresie rozprzestrzeniania ognia – nie rozprzestrzeniające ognia – NRO.
Klasyfikacja powierzchni w suchej zabudowie w/g instrukcji - Warunki techniczne wykonania i odbioru
robót – zeszyt nr 7 „Lekkie ściany działowe”.
9.3.5. PRZEBICIA, ZAMUROWANIA, NAPRAWY MIEJSC USZKODZONYCH
Wszelkie zamurowania, przebicia, bruzdy, wnęki, uszkodzenia, zarysowania, wykruszanie się cegieł,
zaprawy, mała wytrzymałość zaprawy, wymagają przemurowania fragmentów ścian. Zamurowania i
przebicia w ścianach, wykonać zgodnie z oznaczeniami na rysunkach. Materiał - cegła pełna klasy 15
MPa kat.1, zaprawa marki 5 MPa, kategoria wykonania prac A.
9.3.6. NADPROśA
[1]. W ściankach działowych lekkich GK - z profili metalowych – otwory systemowe.
[2]. W ściankach działowych murowanych nadproŜa systemowe z belek prefabrykowanych L-19 N.
61
[3]. W ścianach konstrukcyjnych nośnych do wykonania elementów konstrukcji nadproŜy, przystąpić
po skuciu tynków z obu stron ściany w okolicy projektowanego nadproŜa i po bezwzględnym
sprawdzeniu stanu technicznego muru. Nad projektowanymi otworami drzwiowymi, wykonać
nadproŜa z kształtowników stalowych walcowanych I NP 140 stal St3SX :
● Roboty wykonywać pod stałym nadzorem technicznym. Podczas wykonywania nadproŜy
przestrzegać wymogów technologicznych w zakresie uzyskania wytrzymałości betonu i zaprawy.
● Belki stalowe zabezpieczyć antykorozyjnie przez malowanie farbą miniową. Dolne stopki belek
stalowych nadproŜa owinąć siatką tynkarską podtynkową i wyszpałdowć cegłą dziurawką.
Uwaga: w przypadku, gdy mur w miejscu podparcia nadproŜy stalowych będzie osłabiony (sypiąca się
zaprawa między cegłami, popękane cegły, brak poprawnego przewiązania wzajemnego cegieł),
przemurować pas muru o szer. 50 cm na całej grubości (wiąŜąc go z istniejącym murem) od poziomu
1,0 m nad posadzką do spodu poduszki betonowej. Ewentualne przemurowanie uzgodnić z
inspektorem nadzoru.
9.3.7. TYNKI
Projektuje się uzupełnienie i naprawę tynków z wykonaniem przecierki i gładzi gipsowej pod
malowanie.
Istniejące wewnętrzne tynki w dobrym stanie technicznym, zachować, w razie potrzeby skuć
obluzowane fragmenty, wypełnić ubytki i wyrównać.
Tynki wykonać jako tradycyjne zatarte na gładko z zaprawy wapiennej marki 0,6 MPa, kat.III o
grubości ok. 2,0 cm.
Zwrócić uwagę aby wszystkie instalacje wewnętrzne były pochowane w bruzdach w licu ściany przed
wykonaniem wypraw tynkarskich.
W naroŜnikach otworów okiennych i drzwiowych oraz załamań ścian „wtopić” w warstwę tynku
naroŜniki stalowe z wąsami w murze lub na śruby z ładunkiem silikonowym lub aluminiowe
zabezpieczające przed uszkodzeniami mechanicznymi do wys. min. 200 cm.
Na powierzchni tynków starych i naprawianych wykonać gładź z cienkowarstwowej zaprawy
wapiennej o grubości ziarna 0,1 mm, zatartej na gładko.
Powierzchnie tynków powinny być poziome, przecięcia płaszczyzn tynków powinny być liniami
prostymi. Odchylenie od pionu powierzchni płaskich nie powinno przekraczać 3 mm na 1 m oraz nie
więcej niŜ 3 mm na wysokości pomieszczenia. Wygląd powierzchni tynków - dopuszcza się
2
nierówności o długości i szerokości 5 cm, o głębokości do 1 mm w liczbie 3 sztuk na 10 m
2
powierzchni tynków, wyprysków i spęcznień tynków w ilości 5 szt. na 10 m powierzchni tynków
9.3.8. ZABUDOWY INSTALACJI I INNYCH ELEMENTÓW
Zabudowy naleŜy wykonać z płyt GKFI (Typ FH2) wodo i ognioodpornych grubości 12,5 mm,
ułoŜonych dwuwarstwowo, na ruszcie metalowym z profili nośnych CD 27x60x27 i podstawowych UD
27x28x27. Profile mocować do ścian i sufitów kotwami rozpręŜnymi szybkiego montaŜu w tulei
stalowej ø 6 mm i długości 60 mm. Kotwy osadzać na szybkowiąŜącej zaprawie montaŜowej np.
ATLAS MONTER w rozstawie co 60 cm. Styki płyt okleić taśmą zbrojoną i wyszpachlować.
UmoŜliwić łatwy dostęp do instalacji, przez wmontowanie drzwiczek rewizyjnych w miejscach
zaworów.
9.3.9. OŚCIEśA WEWNĘTRZNE OTWORÓW OKIENNYCH
Miejsca po zdemontowanych skrzynkach okiennych, zabudować płytami gipsowo-kartonowymi GKFI
(Typ FH2) wodo i ognioodpornych np. KNAUF grubości 12,5 mm na ruszcie metalowym. Przestrzeń
pomiędzy murem a obudową wypełnić szczelnie matami z wełny mineralnej gr.
Powierzchnię wewnętrznych ościeŜy okiennych oczyścić i zagruntować głęboko penetrującym
preparatem wzmacniającym podłoŜe. Tynki ościeŜy zniszczonych i odspojonych od podłoŜa zbić w
całości. Powierzchnię uszkodzoną, naprawić stosując mineralną zaprawę wapienno - cementową.
Powierzchnię tynków pokryć gładzią z cienkowarstwowej zaprawy wapiennej
62
9.3.10.
POSADZKI Z PŁYTEK CERAMICZNYCH
Posadzki z płytek ceramicznych układać naleŜy na przygotowanym wcześniej suchym i czystym
podkładzie betonowym. Do układania stosować klej, którego rodzaj dobrać zgodnie z przeznaczeniem
posadzki oraz rodzaju płytek.
Po usunięciu starych płytek czy wykładzin podłoŜa dokładnie oczyścić, a tam gdzie to konieczne
zastosować zaprawy samopoziomujące.
Roboty posadzkowe rozpocząć od ułoŜenia spoziomowanych płytek-reperów, których powierzchnia
wyznacza połoŜenie płaszczyzny posadzki. Następnie ułoŜyć w odstępach będących wielokrotnością
wymiaru płytek pasy kierunkowe, których płaszczyznę kontroluje się łatą opieraną na płytkachreperach. Prawidłowość płaszczyzny układanych pól kontroluje się łatą przykładaną do pasów
kierunkowych. Spoiny wypełnia się zaprawą do spoinowania.
Wykonana posadzka powinna być równa, gładka i pozioma. Dopuszczalne odchylenia powierzchni od
poziomu nie powinno być większe niŜ 2mm. Spoiny pomiędzy płytkami powinny być równe,
prostoliniowe i jednakowej szerokości. Szerokość spoin powinna wynosić 2mm. Wykonana posadzka
powinna posiadać odchylenie powierzchni od powierzchni poziomu na całej długości i szerokości
posadzki nie przekraczające ±2mm.
Posadzki wykonać z płytek dopasowanych do kolorystyki i rodzaju płytek ściennych – komplety płytek
ściana – podłoga.
Posadzki z płytek ceramicznych o wymiarach 300 mm x 300 mm, antypoślizgowość R9, nasiąkliwość
grupy BI -poniŜej 3%, odporności na ścieranie klasy PEI 5, klejone zaprawą klejową wodoodporną
elastyczną np. KERAFLEX MAXI S1.
Wpusty podłogowe ze stali nierdzewnej.
9.3.11.
OKŁADZINA ŚCIENNA CERAMICZNA
Wykonawca przed rozpoczęciem prac powinien przedstawić Zamawiającemu próbki materiałów do
akceptacji. Wykonywanie wewnętrznych okładzin z płytek ceramicznych moŜna rozpocząć po
wykonaniu tynków, robót instalacyjnych, osadzeniu i dopasowaniu ościeŜnic i stolarki budowlanej a
takŜe innych robót (malarskich, podłogowych itp.).
Przed przystąpieniem do układania płytek , sprawdzić zgodność wyprowadzenia podejść pod przybory
instalacyjne. Zwrócić uwagę na wymiary i połoŜenie elementów podejść w stosunku do płaszczyzny
lica płytek ceramicznych.
2
Projektuje się na ścianach łazienek glazurę błyszczącą w I gatunku w cenie ok. 40 zł/m .
Kolorystyka płytek zróŜnicowana dla poszczególnych pokoi, Rodzaj i kolorystyka do uzgodnienia z
Inwestorem.
Okładziny ścienne wykonać z płytek dopasowanych do kolorystyki i rodzaju płytek podłogowych –
komplety płytek ściana – podłoga.
Okładziny wykonać od poziomu posadzki do wysokości górnej krawędzi opaski ościeŜnicy stolarki
drzwiowej. . Okładziny ścienne ułoŜyć w siatkę prostokątną. Układanie pierwszego rzędu płytek
ściennych wykonać przed ułoŜeniem płytek posadzkowych. Płytki układać na kleju wodoodpornym
elastycznym.
W przypadku okładzin przyklejanych do podłoŜa mogą być stosowane tylko kleje zalecane przez
producenta płytek. PodłoŜe pod płytki powinno być dokładnie oczyszczone z kurzu i zanieczyszczeń
oraz zagruntowane według zaleceń producenta.
Płaszczyzna okładziny powinna wyznaczona przez tymczasowe naklejenie tzw. płytek kierunkowych
ze sprawdzeniem łatą i poziomicą prawidłowości płaszczyzny. Po wykonaniu okładziny naleŜy
wypełnić spoiny masą do spoinowania. Płytki docinane w naroŜach ścian, przy ościeŜnicach i
podobnych miejscach nie mogą być węŜsze jak 5 cm. Spoiny na naroŜach ścian i na stykach z
ościeŜnicami winny być wypełnione kitem trwale plastycznym w kolorze fug (silikon).
Nie dopuszcza się stosowania naroŜników z tworzyw sztucznych.
Wykonawca powinien sporządzić plan ułoŜenia okładzin na podstawie rzeczywistych wymiarów
pomieszczeń.
63
Powierzchnie okładzin powinny być równe i tworzyć płaszczyznę zgodną z zatwierdzonym przez
Inwestora planem. Dopuszczalne odchylenie powierzchni okładziny mierzone łatą kontrolną długości
2m nie powinny być na całej długości łaty większe niŜ 2 mm.
Płytki ceramiczne powinny być układane w ten sposób, aby ich krawędzie tworzyły układ wzajemnie
prostopadłych linii prostych. Dopuszczalne odchylenie linii spoin od kierunku pionowego lub
poziomego nie powinno być większe niŜ 2 mm na 1m.
9.3.12.
POSADZKI Z PANELI PODŁOGOWYCH
Przygotować podłoŜa posadzki do ułoŜenia paneli podłogowych klasy AC5 wg następujących zasad:
−
w pomieszczeniach z istniejącą posadzką z płytek ceramicznych – zdemontować cokoliki,
oczyścić wierzchnią warstwę posadzki
−
w pomieszczeniach z istniejącą wykładziną z tworzyw sztucznych – zerwać wykładzinę,
zdemontować cokoliki, oczyścić podłoŜe z płytek ceramicznych lub terakotowych, a w
przypadku podłoŜa betonowego – oczyścić i wyrównać podłoŜe
−
panele powinno się układać na równym i suchym podłoŜu,
−
pod panele połoŜyć izolację akustyczną z płyt filcowych albo korkowych lub specjalne maty do
układania pod panele zalecane przez producenta paneli.
Listwy przypodłogowe systemowe.
9.3.13.
STOLARKA DRZWIOWA PROJEKTOWANA
MontaŜ nowej stolarki drzwiowej wraz z ościeŜnicami na wymiar stolarki istniejącej. Stolarka drzwi
wejściowych do pokoi i drzwi łazienkowych systemowa np. pełne płycinowe typu Porta w kolorze buku
lub dębu do uzgodnienia z Zamawiającym.
Przed zamówieniem okien dokonać pomiaru z natury i dokładnie określić wymiary otworów
drzwiowych. Drzwi przed montaŜem wyposaŜyć we wszystkie elementy dodatkowe.
9.3.14.
STOLARKA OKIENNA PROJEKTOWANA
Nowa stolarka okienna systemowa z PVC (kolor biały) jednoramowa na wzór i wymiar stolarki
istniejącej. Szerokość elementów tworzących podział skrzydeł okiennych na wzór szprosów
istniejących. Szprosy naklejane, obustronnie nakładane, z wewnętrznym elementem dystansującym.
Skrzydła uchylno – rozwierane. Dwie uszczelki (wrębowa i przylgowa ). Stolarkę okienną malowana
hydrodynamicznie - kolor – biały.
2
Współczynnik przenikania ciepła dla całego okna oraz drzwi balkonowych(Uok ≤ 1,3 W/m K).
3
2/3
Współczynnik infiltracji powietrza zgodnie z PN-83/B03430 a > 0,5 m /m*h*daPa .
Pakiet szklany :
- szyby termoizolacyjne zespolone, thermofloat, klasy B-2 z powłoką niskoemisyjną 4/16/4 mm,
- jednokomorowe, przeźroczyste z tzw. ciepłą ramką dystansową (uwaga: ramka w kolorze białym),
- wypełnienie gazem argon 90 %,
2
- współczynnik przenikania U ≤1,1 W/m K.
- przepuszczalność światła Lt = 75%;
- odbicie światła na zew. Lr = 18%; do wew. Lr =16%;
Właściwości świetlne:
- przepuszczalność energii słonecznej Dt=26%;
- odbicie energii słonecznej 25%;
Właściwości energetyczne:
- absorpcja energii słonecznej, na zew. 46%; do wew. 3%;
64
- przepuszczalność całkowita energii słonecznej g=31%;
- współczynnik zacienienia sc 0.68
Właściwości akustyczne:
- izolacyjność akustyczna Rw min = 34dB;
Właściwości p/poŜ:
Odporność na ogień (EN 13501-2) NPD
Reakcja na ogień (EN 13501-1) NPD
Właściwości mechaniczne:
Odporność na włamanie (EN 356) NPD
Odporność na uderzenie wahadłem (EN 12600) NPD / NPD
Przed zamówieniem okien dokonać pomiaru z natury i dokładnie określić wymiary okien. Okna przed
montaŜem wyposaŜyć we wszystkie elementy dodatkowe.
9.3.15.
PODOKIENNIKI ZEWNĘTRZNE
o
Zamontować nowe podokienniki z blachy tytanowo-cynkowej gr.0,6 mm Spadek 10 w kierunku
zewnętrznym. Szczeliny na stykach blachy ze stolarką okienną uszczelnić silikonem dekarskim
bezbarwnym.
Szerokość podokienników powinna być tak dobrana, aby odprowadzać wodę w odległości 3 ÷ 5 cm
poza lico ściany, spadek powinien wynosić min. 5%.
Aby uniemoŜliwić poderwanie parapetu do góry, naleŜy go zamocować na wspornikach przykręconych
w progu ościeŜa lub na zewnętrznej płaszczyźnie ściany, uwzględniając przy montaŜu luz 2 mm/m.
9.3.16.
PODOKIENNIKI WEWNĘTRZNE
Osadzenie podokienników naleŜy wykonywać po osadzeniu i zamocowaniu okna. NaleŜy wykuć w
pionowych powierzchniach ościeŜy bruzdy dostosowane do grubości parapetu. Dla parapetów o
większym wysięgu naleŜy osadzić w murze podokiennym wsporniki stalowe rozstawione w odległości
nie większe niŜ 1,0 m.
NaleŜy wyrównać zaprawą mur podokienny z małym spadkiem w kierunku pomieszczenia i osadzić
parapet na piance montaŜowej lub silikonie. Przed osadzeniem parapetów krawędzie parapetów
mające styk z ramą okienną i murem naleŜy zaszpachlować silikonem. Przy osadzaniu parapet naleŜy
wsunąć we wrąb w ramie ościeŜnicy. Styk parapetu z oknem i ścianą uszczelnić silikonem.
Podokienniki z płyty MDF.
9.3.17.
ROBOTY MALARSKIE
Zakresem robót malarskich objęte są wszystkie pokoje wymienione w kartach pomieszczeń oraz
korytarze i klatka schodowa.
Tynki cementowe, cementowo-wapienne i wapienne nie powinny być malowane przed upływem 4
tygodni od ich wykonania. Powierzchnie otynkowane powinny być przetarte w celu usunięcia luźnych
ziaren piasku, grudek zaprawy, zachlapań.
Ewentualne uszkodzenia tynku winny być naprawione. Powierzchnia powinna być odkurzona i
oczyszczona ze wszystkich plam.
Przy malowaniu farbami emulsyjnymi, podłoŜe naleŜy zagruntować rozcieńczoną wodą w stosunku
1:5 farbą emulsyjną, po 2 godzinach nakładać 2 warstwę farby, a po wyschnięciu nakładać 3 warstwę.
Gruntować podłoŜe nanosząc farbę pędzlem, pozostałe warstwy nanosić wałkiem malarskim.
65
Kolorystyka do uzgodnienia z Zamawiającym.
9.3.18.
ROBOTY INSTALACYJNE
Instalacje sanitarne
Projektuje się montaŜ nowych umywalek, muszli WC kompakt i kabin natryskowych zgodnie z kartami
pomieszczeń.
We wnękach łazienek pokoi nr 3 i 4 projektuje się brodziki 100 x 100 cm nastopowe wpuszczone w
posadzkę. Na ścianach wnęki wokół brodzika poręcz dla niepełnosprawnych
W pozostałych pokojach kabiny półokrągłe 90 x 90 cm z brodzikiem płaskim akrylowym głębokość do
4 cm. . Wysokość ok. 188 mm . Kolor profili: biały.
Szkło kabin matowe
niepełnosprawnych.
-
decormat
grafitowy.
Kabiny
wyposaŜone
w
poręcz
prostą
dla
W pokojach nr 16,17,18 na parterze oraz w pokojach 10, 11 na I piętrze wykonać instalację sanitarną.
Przybory i urządzenia sanitarne w kolorze białym i rozmiarach typowych, miska ustępowa kompakt,
umywalka szerokości 60 cm - 55 cm z jednym otworem i półpostumentem. Baterie stojące
jednouchwytowe. Nad umywalkami dozowniki mydła w płynie, przy umywalkach pojemnik na ręczniki
papierowe, w kaŜdej łazience pojemnik na papier toaletowy oraz kosz zamykany na odpady. Kratka
ściekowa ze stali nierdzewnej.
Przybory i urządzenia łączone z instalacją kanalizacyjną naleŜy wyposaŜyć w indywidualne
zamknięcia wodne (syfony). Wysokość jego winna gwarantować niemoŜność wysysania wody z
syfonu podczas spływania wody z innych przyborów. Wysokości dla róŜnych przyborów podano w
załączonej tabeli :
Rodzaje przyborów
Minimalna
syfonu
Miski ustępowe, pisuary, zlewy, zmywaki, umywalki, bidety, wanny, wpusty
piwniczne, pralki
50 ÷ 75 mm
Wpusty podłogowe
50 mm
wysokość
Instalacja centralnego ogrzewania.
W miejsce zdemontowanych grzejników w pokojach załoŜyć grzejniki stalowe płytowe z zaworem
odcinającym na powrocie oraz zaworem termostatycznym z nastawą wstępną i głowicą
termostatyczną. Wysokość grzejników 60 cm.
W łazienkach przewiduje się grzejniki stalowe drabinkowe z zaworami jak wyŜej.
Instalacje elektryczne
W remontowanych łazienkach naleŜy wymienić włączniki i gniazda wtyczkowe.
W pokoju nr 4 w części łazienki przed wnęką prysznica zamontować oświetlenie sufitowe.
W pokojach nr 17,18,19 na parterze oraz w pokojach 10, 11 na I piętrze wykonać instalację
elektryczną oświetleniową oraz gniazda wtyczkowe.
66
wyrobu;
9.5. TRANSPORT I ZAGOSPODAROWANIE ODPADÓW
Gruz przewozić samochodem samowyładowczym, zabezpieczonym plandeką przed pyleniem w
czasie jazdy, czy teŜ siatką przed odrywaniem się drobnych części lotnych.
Obowiązek unieszkodliwienia powstających w trakcie remontu odpadów spoczywa na wytwórcy
odpadów tj. wykonawcy robót - art. 3 ust. 3 pkt. 22 Ustawy z dnia 27 kwietnia 2001r o odpadach (Dz.
U. Nr 62 poz. 628), tekst jednolity (Dz. U. z 2007r, Nr 39, poz. 251). Wykonawca robót, powinien
postępować z odpadami w sposób zgodny z zasadami gospodarowania odpadami oraz wymogami
ochrony środowiska. Materiały z rozbiórki obiektu powinny być segregowane w miejscu ich demontaŜu
i magazynowane selektywnie do czasu wywozu z placu budowy. Wykonawca zapewni:
- prowadzenie ilościowej i jakościowej ewidencji odpadów zgodne z przyjętym katalogiem odpadów –
tj. kart ewidencji i kart przekazania odpadu zgodnie z art. 36 Ustawy o odpadach.
- wykonanie czynności związanych z gospodarowaniem odpadów, w tym: odbiór, transport,
segregacja lub unieszkodliwienie powstałych odpadów zgodnie z Ustawą o odpadach.
Remont realizować w sposób nie stwarzający zagroŜenia dla środowiska. Transport powstałych
odpadów (elementów nie nadających się do ponownego wykorzystania) prowadzić wyłącznie w porze
dnia.
Odpady powstałe w trakcie robót remontowych stanowią zgodnie z Rozporządzeniem Ministra
Środowiska z dnia 27 września 2001 r. w sprawie katalogu odpadów (Dz.U. Nr 112, poz. 1206),
odpady zaliczane do grupy 17 – odpady z budowy, remontów i demontaŜu obiektów budowlanych
oraz infrastruktury drogowej (włączając glebę i ziemię z terenów zanieczyszczonych).
W rezultacie robót rozbiórkowych, zostaną na placu rozbiórki wytworzone następujące rodzaje
odpadów:
– Gruz betonowy - kod 17.01.01;
– Gruz ceglany
- kod 17.01.02;
– Odpady innych materiałów ceramicznych i elementów wyposaŜenia - kod 17.01.02;
– Zmieszane odpady z betonu, gruzu ceglanego kod 17.01.07;
67
– Usunięte tynki - kod 17.01.80;
– drewno
- kod 17 02 01;
– szkło”
- kod 17 02 02 ;
– papa”
- kod 17 03 80 ;
– Ŝelazo i stal” - kod 17 04 05 ;
– Zmieszane odpady z demontaŜu inne niŜ wymienione wyŜej – kod 17.09.04.
Z rozbiórki powstaną odpady obojętne, nie powodujące zanieczyszczenia środowiska lub zagroŜenia
dla zdrowia ludzi. Odpady podlegają składowaniu na składowisku odpadów komunalnych bądź
przekazaniu uprawnionym podmiotom prowadzącym gospodarowanie odpadami. Wymagana jest
dokładna segregacja odpadów powstałych podczas budowy. Odpady betonu i gruzu nie mogą być
wykorzystywane do celów budowy. Po skruszeniu wywieźć na składowisko odpadów obojętnych.
W celu ograniczenia oddziaływania na środowisko, odpady transportować w zamkniętych pojemnikach
z miejsca ich powstania do kontenerów usytuowanych przy obiekcie przy transporcie poziomym.
Kontener zamykane i usytuowane w pobliŜu budowanego obiektu. Wpływ obiektu budowlanego na
powierzchnię ziemi, w tym glebę, wody powierzchniowe i podziemne – bez zmian.
10. KARTY POMIESZCZEŃ SANATORIUM „CIS”
68
10.1. Pokój nr 3
KARTA POMIESZCZENIA
Nazwa pomieszczenia
POKÓJ
Nr
3
Kondygnacja
PARTER
Pow. [m ]
2
33,36
ROBOTY DEMONTAśOWE
Posadzka
DemontaŜ wykładziny PVC w pokoju, oczyszczenie podłoŜa z zabrudzeń.
DemontaŜ płytek posadzkowych w łazience oraz wnęce prysznica,
likwidacja progu, wyrównanie i oczyszczenie podłoŜa.
Ściany
Wykucie otworu w ścianie działowej między łazienka i wnęką prysznica.
DemontaŜ płytek ściennych glazurowanych na ścianach łazienki i wnęki
prysznica.
Stolarka drzwiowa
DemontaŜ drzwi wejściowych i łazienkowych wraz z ościeŜnicami.
Likwidacja progów.
Stolarka okienna
DemontaŜ okien wraz z ościeŜnicami. DemontaŜ podokienników
wewnętrznych i zewnętrznych
DemontaŜ grzejników c.o, umywalki i muszli wc
Posadzka
UłoŜenie paneli podłogowych klasy AC5 wraz z listwami przypodłogowymi
systemowymi. UłoŜenie płytek posadzkowych w łazience i wnęce
prysznica..
Ściany
Zamurowanie otworu wnęki prysznica od strony pokoju. Uzupełnienie
tynków, gładź gipsowa. UłoŜenie płytek ściennych glazurowanych w
łazience i wnęce prysznica. Wykonanie nadproŜa z belek stalowych,
siatkowanie. Podmurowanie ościeŜy okiennych i drzwiowych, uzupełnienie
tynku, gładź gipsowa, wykończenie krawędzi. Malowanie dwukrotne farbą
emulsyjną zmywalną w kolorze jasnym pastelowym – kolor do
uzgodnienia.
Sufit
Malowanie dwukrotne farbą emulsyjną zmywalną w kolorze białym
Stolarka drzwiowa
MontaŜ nowych drzwi wejściowych i nowych drzwi łazienkowych wraz z
ościeŜnicami .
Stolarka okienna
MontaŜ okien PVC wraz ościeŜnicami na wzór i wymiar okien
zdemontowanych. MontaŜ nowych podokienników.
MontaŜ we wnęce brodzika 100 x 100 cm nastopowego wpuszczonego w
posadzkę z poręczą dla niepełnosprawnych zamontowaną wokół brodzika.
MontaŜ grzejników panelowych w pokoju oraz grzejnika drabinkowego w
łazience wraz z zaworami termoregulacyjnymi i zaworami odcinającymi na
odpływie. MontaŜ nowej umywalki i muszli wc kompakt.
Wymiana włączników i gniazd,
69
10.2. Pokój nr 4
KARTA POMIESZCZENIA
Nazwa pomieszczenia
POKÓJ
Nr
4
Kondygnacja
PARTER
Pow. [m ]
2
31,38
ROBOTY DEMONTAśOWE
Posadzka
DemontaŜ płytek posadzkowych we wnęce prysznica, likwidacja progu,
wyrównanie i oczyszczenie podłoŜa.
Ściany
DemontaŜ płytek ściennych glazurowanych na ścianach wewnętrznych
wnęki prysznica
Stolarka drzwiowa
DemontaŜ drzwi wejściowych i łazienkowych Likwidacja progów.
Stolarka okienna
DemontaŜ okien. DemontaŜ podokienników wewnętrznych i zewnętrznych
DemontaŜ grzejników c.o w pokoju, umywalki i muszli wc
Posadzka
systemowymi. UłoŜenie płytek posadzkowych (podobnych do istniejących
w łazience) w powiększonej części łazienki oraz wnęce prysznica
Ściany
Ścianka działowa z płyt GK na ruszcie stalowym z otworem do wstawienia
drzwi łazienkowych. UłoŜenie płytek ściennych glazurowanych (podobnych
do istniejących w łazience) na wewnętrznej stronie powiekszonej części
łazienki oraz wnęce prysznica. Podmurowanie ościeŜy okiennych i
drzwiowych, uzupełnienie tynku, gładź gipsowa, wykończenie krawędzi.
Malowanie dwukrotne farbą emulsyjną zmywalną w kolorze jasnym
pastelowym – kolor do uzgodnienia.
Sufit
Stolarka drzwiowa
ościeŜnicami.
Stolarka okienna
MontaŜ okien PVC na wzór i wymiar okien zdemontowanych. MontaŜ
nowych podokienników
MontaŜ we wnęce brodzika 100 x 100 cm nastopowego wpuszczonego w
posadzkę z poręczą dla niepełnosprawnych zamontowaną wokół brodzika
MontaŜ grzejników panelowych w pokoju wraz z zaworami
termoregulacyjnymi i zaworami odcinającymi na odpływie. MontaŜ nowej
umywalki i muszli wc kompakt.
MontaŜ oprawy oświetleniowej, wymiana włączników i gniazd
70
10.3. Pokój nr 5
KARTA POMIESZCZENIA
Nazwa pomieszczenia
POKÓJ
Nr
5
Kondygnacja
I PIĘTRO
Pow. [m ]
2
15,31
ROBOTY DEMONTAśOWE
Posadzka
DemontaŜ płytek posadzkowych w łazience, wyrównanie i oczyszczenie
podłoŜa.
Ściany
DemontaŜ brodzika murowanego, likwidacja progu brodzika. DemontaŜ
płytek ściennych glazurowanych. Powiększenie otworu drzwiowego do
łazienki
Stolarka drzwiowa
DemontaŜ drzwi wejściowych, łazienkowych i balkonowych wraz z
ościeŜnicami. Likwidacja progów
Stolarka okienna
Posadzka
systemowymi. UłoŜenie płytek posadzkowych w łazience
Ściany
UłoŜenie płytek ściennych glazurowanych w łazience. Podmurowanie
ościeŜy okiennych i drzwiowych, uzupełnienie tynku, gładź gipsowa,
wykończenie krawędzi. Malowanie dwukrotne farbą emulsyjną zmywalną
w kolorze jasnym pastelowym – kolor do uzgodnienia.
Sufit
Stolarka drzwiowa
MontaŜ nowych drzwi i nowych drzwi łazienkowych wraz z ościeŜnicami
Stolarka okienna
odpływie. MontaŜ kabiny prysznicowej z brodzikiem, nowej umywalki i
muszli wc kompakt.
71
10.4. Pokój nr 6
KARTA POMIESZCZENIA
Nazwa pomieszczenia
POKÓJ
Nr
6
Kondygnacja
I PIĘTRO
Pow. [m ]
2
24,81
ROBOTY DEMONTAśOWE
Posadzka
podłoŜa.
Ściany
łazienki
Stolarka drzwiowa
DemontaŜ drzwi wejściowych, łazienkowych wraz z ościeŜnicami.
Likwidacja progów
Stolarka okienna
Posadzka
Ściany
w kolorze jasnym pastelowym – kolor do uzgodnienia. emulsyjną
Sufit
Stolarka drzwiowa
Stolarka okienna
zdemontowanych. MontaŜ nowych podokienników
muszli wc kompakt
72
10.5. Pokój nr 7
KARTA POMIESZCZENIA
Nazwa pomieszczenia
POKÓJ
Nr
7
Kondygnacja
I PIĘTRO
Pow. [m ]
2
28,66
ROBOTY DEMONTAśOWE
Posadzka
podłoŜa.
Ściany
łazienki
Stolarka drzwiowa
DemontaŜ drzwi wejściowych, łazienkowych wraz z ościeŜnicami
Likwidacja progów.
Stolarka okienna
Posadzka
Ściany
Sufit
Stolarka drzwiowa
Stolarka okienna
muszli wc kompakt.
73
10.6. Pokój nr 8
KARTA POMIESZCZENIA
Nazwa pomieszczenia
POKÓJ
Nr
8
Kondygnacja
I PIĘTRO
Pow. [m ]
2
24,30
ROBOTY DEMONTAśOWE
Posadzka
podłoŜa.
Ściany
łazienki
Stolarka drzwiowa
DemontaŜ drzwi wejściowych, łazienkowych wraz z ościeŜnicami.
Likwidacja progów
Stolarka okienna
Posadzka
Ściany
wykończenie krawędzi. . Malowanie dwukrotne farbą emulsyjną zmywalną
Sufit
Stolarka drzwiowa
Stolarka okienna
muszli wc kompakt
74
10.7. Pokój nr 9
KARTA POMIESZCZENIA
Nazwa pomieszczenia
POKÓJ
Nr
9
Kondygnacja
I PIĘTRO
Pow. [m ]
2
24,78
ROBOTY DEMONTAśOWE
Posadzka
podłoŜa.
Ściany
łazienki
Stolarka drzwiowa
Likwidacja progów
Stolarka okienna
Posadzka
Ściany
Sufit
Stolarka drzwiowa
ościeŜnicami
Stolarka okienna
muszli wc kompakt
75
10.8. Pokój nr 10
KARTA POMIESZCZENIA
Nazwa pomieszczenia
POKÓJ
Nr
10
Kondygnacja
I PIĘTRO
Pow. [m ]
2
26,08
ROBOTY DEMONTAśOWE
Posadzka
podłoŜa.
Ściany
DemontaŜ płytek ściennych glazurowanych
Stolarka drzwiowa
DemontaŜ drzwi wejściowych wraz z ościeŜnicami. Likwidacja progów
DemontaŜ zabudowy otworu między korytarzem i pokojem.
Stolarka okienna
DemontaŜ umywalki
Posadzka
systemowymi. UłoŜenie płytek posadzkowych w wydzielanej łazience
Ściany
drzwi łazienkowych. Zamurowanie otworu między pokojem i korytarzem.
Sufit
Stolarka drzwiowa
ościeŜnicami
Stolarka okienna
muszli wc kompakt. MontaŜ instalacji wod-kan
Wykonanie instalacji oświetleniowej i montaŜ gniazd wtyczkowych w
łazience, wymiana włączników i gniazd
76
10.9. Pokój nr 11
KARTA POMIESZCZENIA
Nazwa pomieszczenia
POKÓJ
Nr
11
Kondygnacja
I PIĘTRO
Pow. [m ]
2
21,84
ROBOTY DEMONTAśOWE
Posadzka
DemontaŜ płytek posadzkowych w łazience
Ściany
DemontaŜ płytek ściennych glazurowanych. Wykucie otworu na drzwi w
ścianie miedzy pokojem a sąsiednim pomieszczeniem gospodarczym.
DemontaŜ płytek ceramicznych w pomieszczeniu gospodarczym.
Zamurowanie otworu drzwiowego z pom. gospodarczego na korytarz.
Stolarka drzwiowa
DemontaŜ drzwi wejściowych oraz drzwi balkonowych wraz z
ościeŜnicami. Likwidacja progów DemontaŜ zabudowy otworu między
korytarzem i pokojem.
Stolarka okienna
DemontaŜ umywalki. DemontaŜ urządzeń, instalacji gazowej w
pomieszczeniu gospodarczym
Posadzka
Ściany
Zamurowanie otworu między pokojem i korytarzem. UłoŜenie płytek
ściennych glazurowanych w łazience. Wykonanie nadproŜa z belek
stalowych, siatkowanie. Podmurowanie ościeŜy okiennych i drzwiowych,
uzupełnienie tynku, gładź gipsowa, wykończenie krawędzi. Malowanie
dwukrotne farbą emulsyjną zmywalną w kolorze jasnym pastelowym –
kolor do uzgodnienia.
Sufit
Stolarka drzwiowa
ościeŜnicami
Stolarka okienna
muszli wc kompakt
77
10.10. Pokój nr 12
KARTA POMIESZCZENIA
Nazwa pomieszczenia
POKÓJ
Nr
12
Kondygnacja
II PIĘTRO
Pow. [m ]
2
14,41
ROBOTY DEMONTAśOWE
Posadzka
podłoŜa.
Ściany
ścianki przy ubikacji. DemontaŜ płytek ściennych glazurowanych.
Powiększenie otworu drzwiowego do łazienki
Stolarka drzwiowa
Likwidacja progów
Stolarka okienna
Posadzka
Ściany
Sufit
Stolarka drzwiowa
ościeŜnicami
Stolarka okienna
muszli wc kompakt
78
10.11. Pokój nr 13
KARTA POMIESZCZENIA
Nazwa pomieszczenia
POKÓJ
Nr
13
Kondygnacja
II PIĘTRO
Pow. [m ]
2
24,20
ROBOTY DEMONTAśOWE
Posadzka
podłoŜa.
Ściany
Stolarka drzwiowa
Likwidacja progów
Stolarka okienna
Posadzka
Ściany
Sufit
Stolarka drzwiowa
ościeŜnicami
Stolarka okienna
muszli wc kompakt
79
10.12. Pokój nr 14
KARTA POMIESZCZENIA
Nazwa pomieszczenia
POKÓJ
Nr
14
Kondygnacja
II PIĘTRO
Pow. [m ]
2
20,80
ROBOTY DEMONTAśOWE
Posadzka
podłoŜa.
Ściany
Stolarka drzwiowa
Likwidacja progów
Stolarka okienna
Posadzka
Ściany
Sufit
Stolarka drzwiowa
ościeŜnicami
Stolarka okienna
muszli wc kompakt
80
10.13. Pokój nr 16
KARTA POMIESZCZENIA
Nazwa pomieszczenia
POKÓJ
Nr
16
Kondygnacja
PARTER
Pow. [m ]
2
26,93
ROBOTY DEMONTAśOWE
Posadzka
podłoŜa.
Ściany
Stolarka drzwiowa
Likwidacja progów
Stolarka okienna
Posadzka
Ściany
Sufit
Stolarka drzwiowa
ościeŜnicami
Stolarka okienna
muszli wc kompakt
81
10.14. Pokój nr 17
KARTA POMIESZCZENIA
Nazwa pomieszczenia
POKÓJ
Nr
17
Kondygnacja
PARTER
Pow. [m ]
2
9,43
ROBOTY DEMONTAśOWE
Posadzka
DemontaŜ płytek posadzkowych w części wydzielanej łazienki,
wyrównanie i oczyszczenie podłoŜa.
Ściany
Stolarka drzwiowa
DemontaŜ drzwi wejściowych wraz z ościeŜnicą. Likwidacja progów
Stolarka okienna
DemontaŜ grzejników c.o
Posadzka
systemowymi. UłoŜenie płytek posadzkowych w wydzielanej łazience.
Ściany
drzwi łazienkowych. UłoŜenie płytek ściennych glazurowanych w łazience.
Podmurowanie ościeŜy okiennych i drzwiowych, uzupełnienie tynku, gładź
gipsowa, wykończenie krawędzi. Malowanie dwukrotne farbą emulsyjną
zmywalną w kolorze jasnym pastelowym – kolor do uzgodnienia.
Sufit
Stolarka drzwiowa
ościeŜnicami
Stolarka okienna
muszli wc kompakt
82
10.15. Pokój nr 18
KARTA POMIESZCZENIA
Nazwa pomieszczenia
POKÓJ
Nr
18
Kondygnacja
PARTER
Pow. [m ]
2
21,12
ROBOTY DEMONTAśOWE
Posadzka
DemontaŜ płytek posadzkowych w części wydzielanej łazienki,
wyrównanie i oczyszczenie podłoŜa
Ściany
Zamurowanie otworu drzwiowego.
Stolarka drzwiowa
DemontaŜ drzwi wejściowych wraz z ościeŜnicami. Likwidacja progów
Stolarka okienna
DemontaŜ grzejników co
Posadzka
systemowymi. UłoŜenie płytek posadzkowych w wydzielanej łazience..
Ściany
drzwi łazienkowych. UłoŜenie płytek ściennych glazurowanych w łazience.
Podmurowanie ościeŜy okiennych i drzwiowych, uzupełnienie tynku, gładź
gipsowa, wykończenie krawędzi. Malowanie dwukrotne farbą emulsyjną
Sufit
Stolarka drzwiowa
ościeŜnicami
Stolarka okienna
muszli wc kompakt
83
10.16. Pokój nr 19
KARTA POMIESZCZENIA
Nazwa pomieszczenia
POKÓJ
Nr
19
Kondygnacja
PARTER
Pow. [m ]
2
18,65
ROBOTY DEMONTAśOWE
Posadzka
DemontaŜ płytek posadzkowych w wydzielanej łazience
Ściany
Wykucie otworu drzwiowego między pokojem i sąsiednim pomieszczeniem
gospodarczym. DemontaŜ płytek ściennych w łazience. Zamurowanie
części otworu okiennego w łazience.
Stolarka drzwiowa
DemontaŜ drzwi wejściowych wraz z ościeŜnicami Likwidacja progów.
Stolarka okienna
DemontaŜ grzejników co, umywalki
Posadzka
Ściany
UłoŜenie płytek ściennych glazurowanych w łazience. Zamurowanie
otworu do pomieszczenia d. laboratorium. Wykonanie nadproŜa z belek
stalowych, siatkowanie. Podmurowanie ościeŜy okiennych i drzwiowych,
uzupełnienie tynku, gładź gipsowa, wykończenie krawędzi. Malowanie
dwukrotne farbą emulsyjną zmywalną w kolorze jasnym pastelowym –
kolor do uzgodnienia.
Sufit
Stolarka drzwiowa
ościeŜnicami
Stolarka okienna
MontaŜ w pokoju okien PVC wraz ościeŜnicami na wzór i wymiar okien
zdemontowanych. MontaŜ w łazience naświetla otwieranego PVC wraz
ościeŜnicami o wysokości 60 cm i szerokości okna zdemontowanego.
MontaŜ nowych podokienników
muszli wc kompakt
84
10.17. Korytarze i klatka schodowa
KARTA POMIESZCZENIA
Nazwa pomieszczenia
KORYTARZE I KLATKA SCHODOWA
Nr
Kondygnacja
PARTER, I PIĘTRO, II PIĘTRO
Pow. [m ]
2
143,50
ROBOTY DEMONTAśOWE
Posadzka
Ściany
Stolarka drzwiowa
Stolarka okienna
Posadzka
Ściany
Uzupełnienie tynków, gładź gipsowa. Malowanie dwukrotne farbą akrylową
emulsyjną
Sufit
Uzupełnienie tynków, gładź gipsowa. Malowanie dwukrotne farbą
emulsyjną zmywalną w kolorze białym
Stolarka drzwiowa
Stolarka okienna
85
10.18. Dach
KARTA POMIESZCZENIA
Nazwa pomieszczenia
DACH
Nr
Kondygnacja
PARTER
Pow. [m ]
2
ROBOTY REMONTOWE
Komin
Przemurowanie korony komina
Połać dachowa
Naprawy cząstkowe, uzupełnienie brakujących dachówek, gąsiorów.
Naprawy cząstkowe rynien i rur spustowych
86
III. Wykonanie robót konserwacyjnych w łazienkach
budynku sanatorium uzdrowiskowego „ANKA”
Przedmiotem niniejszego zamówienia jest wykonanie robót konserwacyjnych pomieszczeń w
Sanatorium Uzdrowiskowym „Anka” przy ul. Wojska Polskiego 6 w Szczawnie-Zdroju.
Zakres planowanych robót obejmuje:
−
odnowienie malatury i wymianie uszkodzonych płytek w pomieszczeniach łazienek przy
pokojach kuracyjnych,
−
dostawę kabin natryskowych,
−
wymianę wanien na kabiny natryskowe w pomieszczeniach łazienek przy pokojach
kuracyjnych.
11. Podstawowe załoŜenia
ZałoŜeniem Zamawiającego jest dostosowanie łazienek dla osób niepełnosprawnych poprzez
wymianę wanien na kabiny natryskowe z płaskim brodzikiem.
Pomieszczenia łazienek przy pokojach kuracyjnych, wyodrębnione w części graficznej
Projektowane zmiany mają charakter konserwacyjny i polegają na wymianie wanien na kabiny
natryskowe oraz odnowienie malatury w łazienkach . Szczegółowe określenie zakresu robót zawarte
są w kartach pomieszczeń i w załączniku graficznym projektu.
11.1.1.
BranŜa instalacyjna:
−
DemontaŜ wanien w łazienkach
−
MontaŜ kabin natryskowych w łazienkach
−
Dostosowanie instalacji wodno-kanalizacyjnej do dokonywanej wymiany wanien na kabiny
natryskowe
11.1.2.
−
BranŜa budowlana
Malowanie ścian i sufitów łazienek
11.2. ZESTAWIENIE
OPRACOWANIEM
POWIERZCHNI
POMIESZCZEŃ
OBJĘTYCH
Nr
pomieszczeni
a
2
Nazwa
pomieszczenia
Rodzaj posadzki
Powierzchnia
2
(m )
Łazienka
Płytki ceramiczne
5,80
3
Łazienka
Płytki ceramiczne
6,10
4
Łazienka
Płytki ceramiczne
4,96
5
Łazienka
Płytki ceramiczne
5,75
6
Łazienka
Płytki ceramiczne
6,52
7
Łazienka
Płytki ceramiczne
6,10
87
Nr
pomieszczeni
a
Nazwa
pomieszczenia
Rodzaj posadzki
Powierzchnia
2
(m )
Powierzchnia razem
35,18
Wysokość pomieszczeń – 2,65 m
11.3. OPIS PROJEKTOWANYCH ROBÓT KONSERWACYJNYCH
11.3.1.
Roboty instalacyjne
Projektuje się demontaŜ wanien w łazienkach oraz montaŜ kabin natryskowych z płaskim brodzikiem.
W łazience nr 3 projektuje się brodzik prostokątny 90 x 90 cm nastopowy wpuszczony w posadzkę z
uchwytami poręczowymi dla niepełnosprawnych. Brodzik bez kabiny natryskowej.
W łazienkach nr 2,6 kabiny półokrągłe 90 x 90 cm, a w łazienkach nr 4,5 i 7 kabiny półokrągłe 80 x 80
cm.
Brodziki płaskie akrylowe o głębokości do 5 cm. . Wysokość ok. 188 mm . Kolor profili: biały. Szkło
kabin matowe - decormat grafitowy. Kabiny wyposaŜone w poręcz prostą dla niepełnosprawnych.
Instalację wodno-kanalizacyjną naleŜy dostosować do projektowanej wymiany.
11.3.2.
Roboty malarskie
Zakresem robót malarskich objęte są wszystkie łazienki wymienione w kartach pomieszczeń .
Powierzchnia powinna być odkurzona i oczyszczona. Ewentualne ubytki
Przy malowaniu farbami emulsyjnymi, podłoŜe naleŜy zagruntować rozcieńczoną wodą w stosunku
1:5 farbą emulsyjną, po 2 godzinach nakładać 2 warstwę farby, a po wyschnięciu nakładać 3 warstwę.
Gruntować podłoŜe nanosząc farbę pędzlem, pozostałe warstwy nanosić wałkiem malarskim.
Kolorystyka do uzgodnienia z Zamawiającym.
11.4. SPOSÓB PRZEPROWADZENIA PRAC
Roboty wykonać w sposób nie zakłócający funkcjonowania budynku. Zabronione jest prowadzenie
robót w porze od godz 20:00 do godz. 8:00.
Dla wyeliminowania uciąŜliwości prowadzonych robót dla otoczenia, zabezpieczyć dokładnie folią
drzwi wejściowe i wewnętrzne, zabezpieczając je przed zapyleniem.
Roboty prowadzić zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 06.02.2003 (Dz.U. Nr 47
póz. 401) w sprawie bezpieczeństwa i higieny pracy podczas wykonywana robót budowlanych.
Materiały z rozbiórki znosić lub spuszczać rynnami.
88
12. KARTY POMIESZCZEŃ – SANATORIUM „ANKA”
12.1. Pokój nr 2
KARTA POMIESZCZENIA
Nazwa pomieszczenia
ŁAZIENKA POKOJU
Nr
2
Kondygnacja
PARTER
Pow. [m ]
2
5,80
ROBOTY KONSERWACYJNE
Posadzka
Uzupełnienie uszkodzonych płytek
Ściany
Uzupełnienie uszkodzonych płytek. OdświeŜenie malatury.
Sufit
OdświeŜenie malatury
Instalacja sanitarne
Wymiana wanny na kabinę natryskową z brodzikiem
12.2. Pokój nr 3
KARTA POMIESZCZENIA
Nazwa pomieszczenia
ŁAZIENKA POKOJU
Nr
3
Kondygnacja
PARTER
Pow. [m ]
2
6,10
Posadzka
Ściany
Sufit
Wymiana wanny na brodzik nastopowy wpuszczony w posadzkę dla
niepełnosprawnych wraz z uchwytem poręczowym
89
12.3. Pokój nr 4
KARTA POMIESZCZENIA
Nazwa pomieszczenia
ŁAZIENKA POKOJU
Nr
4
Kondygnacja
I PIĘTRO
Pow. [m ]
2
4,96
Posadzka
Ściany
Sufit
12.4. Pokój nr 5
KARTA POMIESZCZENIA
Nazwa pomieszczenia
ŁAZIENKA POKOJU
Nr
5
Kondygnacja
I PIĘTRO
Pow. [m ]
2
Posadzka
Ściany
Sufit
90
5,75
12.5. Pokój nr 6
KARTA POMIESZCZENIA
Nazwa pomieszczenia
ŁAZIENKA POKOJU
Nr
6
Kondygnacja
I PIĘTRO
Pow. [m ]
2
6,52
Posadzka
Ściany
Sufit
12.6. Pokój nr 7
KARTA POMIESZCZENIA
Nazwa pomieszczenia
ŁAZIENKA POKOJU
Nr
7
Kondygnacja
PARTER
Pow. [m ]
2
6,10
Posadzka
Ściany
Sufit
91
wyrobu;
92
IV. INFORMACJA
DOTYCZĄCA
BEZPIECZEŃSTWA I OCHRONY ZDROWIA
13. INFORMACJE OGÓLNE
Obiekt: Budynek Zakładu Przyrodoleczniczego.
Adres: 58-310 Szczawno Zdrój ul. Sienkiewicza nr 1, Gmina Szczawno Zdrój.
Stadium: Projekt budowlany - informacja BIOZ.
14. CZĘŚĆ OPISOWA
1.
Zakres
robót
dla
całego
zamierzenia budowlanego i
kolejność realizacji obiektów
Ustalić szczegółowy harmonogram robót w planie BIOZ
2.
Wykaz istniejących
budowlanych
obiektów
Zakresem opracowania objęta jest istniejąca część obiektu
budowlanego.
3.
Wskazanie
elementów
zagospodarowania
terenu,
które
mogą
stwarzać
zagroŜenie bezpieczeństwa i
zagroŜenia ludzi.
W granicach działki nie występują elementy zagospodarowania
mogące stwarzać zagroŜenie bezpieczeństwa i zdrowia ludzi.
Brak potencjalnego zagroŜenia bezpieczeństwa i zdrowia ludzi z
uwagi na wykonywane roboty wewnątrz budynku.
4.
Wskazanie
przewidywanych
zagroŜeń
występujących
podczas
realizacji
robót
budowlanych, określenie skali i
rodzaju zagroŜeń oraz miejsce
i czas ich występowania.
W planie BIOZ, na podstawie projektu, określić rodzaj robót,
mogących stwarzać zagroŜenie dla bezpieczeństwa .
5.
Wskazania
sposobu
prowadzenia
instruktaŜu
pracowników
przed
przystąpieniem do realizacji
robót
szczególnie
niebezpiecznych.
Zgodnie z instrukcją BHP i programem szkolenia pracowników.
Przed przystąpieniem do realizacji robót, pracownicy powinni
być przeszkoleni przez kierownika budowy lub inspektora do
spraw bezpieczeństwa i higieny pracy w/g wymagań :
a) Rozporządzenia Ministra Pracy i Polityki Socjalnej z
28.05.1996 r. w sprawie szczegółowych zasad szkolenia w
dziedzinie bezpieczeństwa i higieny pracy ( Dz.U. nr 62 poz.
285, 288 z 1 czerwca 1996 r.).
b) Rozporządzenia Ministra Gospodarki z dnia 17 września
1999 r. w sprawie bezpieczeństwa i higieny pracy sposobami
ochrony przed zagroŜeniami oraz metodami bezpiecznego
wykonywania robót przy urządzeniach i instalacjach
energetycznych (Dz. U. Nr 80, poz. 912 z dnia 8 października
1999 r.).
Czas trwania instruktaŜu uzaleŜniony od przygotowania
zawodowego pracowników, dotychczasowego staŜu pracy oraz
rodzaju
robót
i
występujących
zagroŜeń.
InstruktaŜ
udokumentować w „Zeszycie szkolenia instruktaŜowego”
InstruktaŜ przeprowadzić na terenie budowy ze wskazaniem
zagroŜeń oraz sposobów zabezpieczenia ludzi i mienia na
wypadek wypadku lub awarii.
W trakcie instruktaŜu, wykorzystać instrukcje BHP oraz oceny
93
ryzyka zawodowego:
- instrukcja bezpieczeństwa i
wykonywania robót budowlanych,
higieny
pracy
podczas
- instrukcja bhp przy transporcie ręcznym,
- instrukcja bhp przy składowaniu materiałów budowlanych
luzem,
- instrukcja bhp eksploatacji elektronarzędzi,
- instrukcja prowadzenia prac poŜarowo niebezpiecznych,
- instrukcja przeciwpoŜarowa.
6.
Wskazanie
środków
technicznych i organizacyjnych
zapobiegających
niebezpieczeństwom
wynikającym z wykonywania
robót budowlanych w strefach
szczególnego zagroŜenia, w
tym zapewniającym bezpieczną
komunikację i ewakuację.
Przedstawić w formie graficznej i opisowej w planie BIOZ.
Wykonawca sporządza instrukcję bezpiecznego wykonywania
robót, przy których występuje zagroŜenie zdrowia i Ŝycia ludzi
oraz sposobu postępowania w przypadku występowania tych
zagroŜeń. W trakcie wykonywania robót zastosować środki
techniczne, zapobiegające niebezpieczeństwom w strefach
szczególnego zagroŜenia.
15. UWAGI KOŃCOWE
W oparciu o przedmiotową informację i inne szczegółowe wytyczne zawarte w projekcie budowlanym,
przed rozpoczęciem budowy, kierownik budowy uwzględnia specyfikę obiektu, warunki prowadzenia
robót budowlanych i przepisy BHP. Ze względów bezpieczeństwa szczególną uwagę zwrócić na
zabezpieczenie placu budowy i miejsc niebezpiecznych związanych z budową, przed dostępem dzieci
i osób postronnych w trakcie prowadzenia prac budowlanych, jak teŜ w czasie gdy na terenie budowy
nie ma robotników.
Zgodnie z art. 20 ust.1 pkt. 1b ustawy Prawo Budowlane, ze względu na specyfikę remontowanego
obiektu, kierownik budowy jest zobowiązany do sporządzenia planu (BIOZ). Plan opracować w
oparciu o art. 21 a, ust. 1 i 2 pkt.1 cytowanej ustawy oraz zgodnie z Rozporządzeniem Ministra
Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony
zdrowia oraz planu bezpieczeństwa i ochrony zdrowia – (Dz.U. Nr 120 poz. 1126 z dnia 10 lipca
2003r.).
W planie BIOZ uwzględnić wszystkie zagroŜenia, takŜe te wymienione w innych projektach
realizowanych w ramach wspólnego pozwolenia na budowę lub wspólnego zgłoszenia zamiaru
wykonania robót budowlanych.
