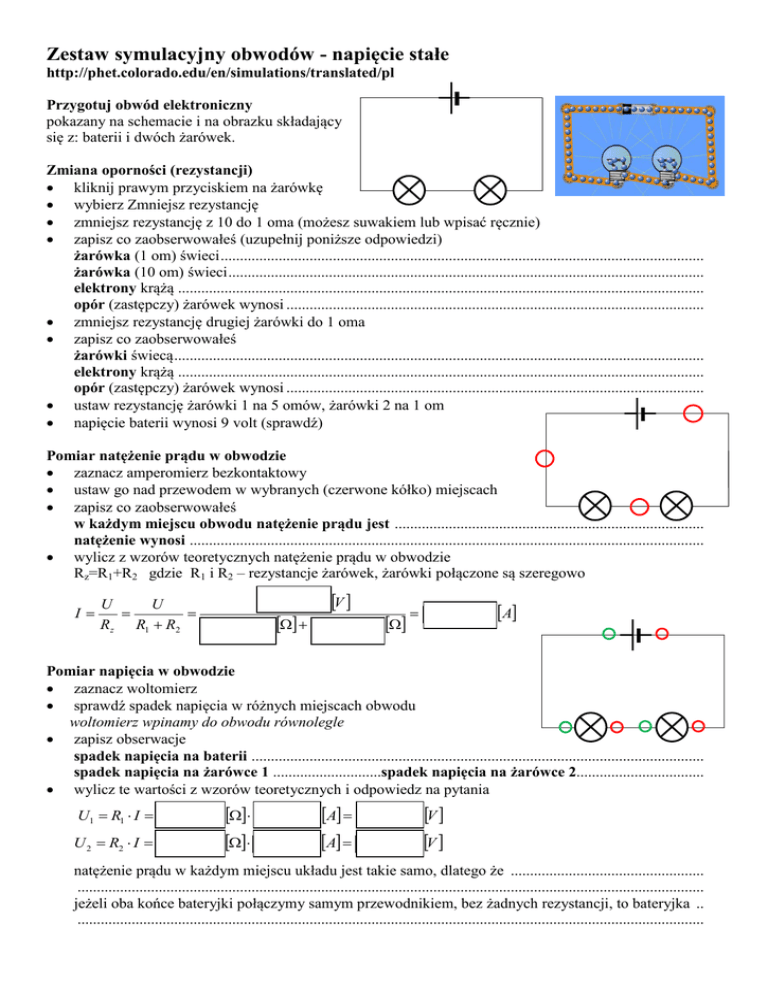

Zestaw symulacyjny obwodów - napięcie stałe
http://phet.colorado.edu/en/simulations/translated/pl
Przygotuj obwód elektroniczny
pokazany na schemacie i na obrazku składający
się z: baterii i dwóch żarówek.
Zmiana oporności (rezystancji)
 kliknij prawym przyciskiem na żarówkę
 wybierz Zmniejsz rezystancję
 zmniejsz rezystancję z 10 do 1 oma (możesz suwakiem lub wpisać ręcznie)
 zapisz co zaobserwowałeś (uzupełnij poniższe odpowiedzi)
żarówka (1 om) świeci .............................................................................................................................
żarówka (10 om) świeci ...........................................................................................................................
elektrony krążą ........................................................................................................................................
opór (zastępczy) żarówek wynosi ............................................................................................................
 zmniejsz rezystancję drugiej żarówki do 1 oma
 zapisz co zaobserwowałeś
żarówki świecą .........................................................................................................................................
elektrony krążą ........................................................................................................................................
opór (zastępczy) żarówek wynosi ............................................................................................................
 ustaw rezystancję żarówki 1 na 5 omów, żarówki 2 na 1 om
 napięcie baterii wynosi 9 volt (sprawdź)
Pomiar natężenie prądu w obwodzie
 zaznacz amperomierz bezkontaktowy
 ustaw go nad przewodem w wybranych (czerwone kółko) miejscach
 zapisz co zaobserwowałeś
w każdym miejscu obwodu natężenie prądu jest ................................................................................
natężenie wynosi .....................................................................................................................................
 wylicz z wzorów teoretycznych natężenie prądu w obwodzie
Rz=R1+R2 gdzie R1 i R2 – rezystancje żarówek, żarówki połączone są szeregowo
I
U
U


Rz R1  R2
 
V 

A

Pomiar napięcia w obwodzie
 zaznacz woltomierz
 sprawdź spadek napięcia w różnych miejscach obwodu
woltomierz wpinamy do obwodu równolegle
 zapisz obserwacje
spadek napięcia na baterii .....................................................................................................................
spadek napięcia na żarówce 1 ............................spadek napięcia na żarówce 2.................................
 wylicz te wartości z wzorów teoretycznych i odpowiedz na pytania
U1  R1  I 
U 2  R2  I 


A 
A 
V 
V 
natężenie prądu w każdym miejscu układu jest takie samo, dlatego że ..................................................
..................................................................................................................................................................
jeżeli oba końce bateryjki połączymy samym przewodnikiem, bez żadnych rezystancji, to bateryjka ..
..................................................................................................................................................................
OPÓR ZASTĘPCZY





Zbuduj układ pokazany na rysunku i schemacie
ustaw napięcie baterii – 6 V
ustaw rezystancję oporników na 1, 2, 3,...,6 omów jak pokazują oznaczenia)
sprawdź natężenia w zaznaczonych punktach obwodu (czerwone kółka) – wpisz do schematu
sprawdź spadki napięć na opornikach i baterii– wpisz do schematu
U1
I1
R1
U2
I2
U3
R2
R3
U4
U5
R4
U6
R5
R6
I3
I
U

sprawdź I prawo Kirchhoffa: I=I1+I2+I3
[A] =

[A] +
[A] +
wylicz teoretycznie opór obwodu:
[A]
Rz 
U
=
I
[V]
=
[Ω]
[A]

wylicz teoretycznie opór zastępczy układu oporników: Rz=

sprawdź II prawo Kirchhoffa w poszczególnych „oczkach” obwodu: U = U1 = U2 + U3 = U4 + U5 + U6
[V] =

[V] =
[V] +
[V] =
[Ω]
[V] +
[V] +
wylicz teoretycznie natężenia w poszczególnych „nitkach” obwodu
U
U
I1 


I2 

R1
R2  R3


U


R4  R5  R6


wylicz teoretycznie spadki napięć na poszczególnych opornikach
I3 

U1  I1  R1 

[V]

U 4  I 3  R4 


U 2  I 2  R2 


U 5  I 3  R5 


U 3  I 2  R3 


U 6  I 3  R6 


