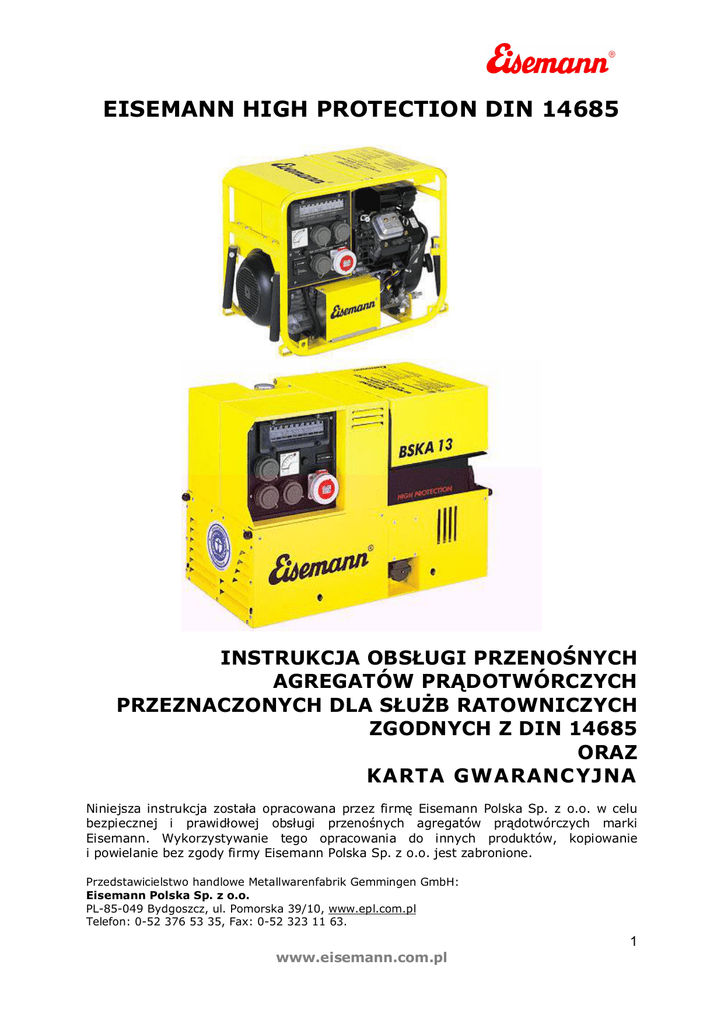

EISEMANN HIGH PROTECTION DIN 14685
INSTRUKCJA OBS UGI PRZENO NYCH
AGREGATÓW PR DOTWÓRCZYCH
PRZEZNACZONYCH DLA S
B RATOWNICZYCH
ZGODNYCH Z DIN 14685
ORAZ
KARTA GWARANC YJNA
Niniejsza instrukcja zosta a opracowana przez firm Eisemann Polska Sp. z o.o. w celu
bezpiecznej i prawid owej obs ugi przeno nych agregatów pr dotwórczych marki
Eisemann. Wykorzystywanie tego opracowania do innych produktów, kopiowanie
i powielanie bez zgody firmy Eisemann Polska Sp. z o.o. jest zabronione.
Przedstawicielstwo handlowe Metallwarenfabrik Gemmingen GmbH:
Eisemann Polska Sp. z o.o.
PL-85-049 Bydgoszcz, ul. Pomorska 39/10, www.epl.com.pl
Telefon: 0-52 376 53 35, Fax: 0-52 323 11 63.
www.eisemann.com.pl
1
SZANOWNY U YTKOWNIKU
Wyra amy wdzi czno , za podj cie decyzji o zakupie najwy szej
klasy profesjonalnego, agregatu pr dotwórczego marki EISEMANN linii
HIGH PROTECTION IP 54 z spe niaj cego wymogi DIN 14685 silnikiem
benzynowym.
Jeste my pewni,
e zaufanie naszej marce zaowocuje pe
satysfakcj w trakcie eksploatacji. Pewno nasza poparta jest gruntown
wiedz oraz wieloletnim do wiadczeniem w produkcji wszelkiego typu
agregatów pr dotwórczych od 2,5 do 500 kVA, od 50 do 400 Hz. Na
specjalne zamówienia produkujemy agregaty o mocy do 1000 kVA.
Nasze produkty DIN przeznaczone dla s b ratowniczych – g ównie
stra y po arnej spe niaj ni ej wymienione normy europejskie i inne
specjalistyczne wymogi w zakresie budowy, bezpiecze stwa obs ugi jak i
ochrony rodowiska:
Stromerzeuger entspricht der DIN 14685)
EG 89/37/EG (EG-Maschinenrichtlinie 98/37/EG)
EG 73/23/EWG (EG-Niederspannungsrichtlinie 73/23/EWG)
EG 89/336/EWG (EG-Richtlinie Elektromagnetische Verträglichkeit 89/336/EWG)
Harmonisierte Normen soweit Erzeugnisbezogen anwendbar:
EN 292
EN 60 204
EN 50 082-1
ISO 8528-8 (DIN 6280 T10)
Do naszych urz dze do czamy deklaracj zgodno ci
UWAGA:
BEZWZGL DNIE NALE Y PRZECZYTA PONI SZ INSTRUKCJ ,
ZROZUMIE JEJ TRE
I STOSOWA SI DO ZAWARTYCH W NIEJ
WSKAZÓWEK!
www.eisemann.com.pl
2
SPIS TRE CI
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
Ogólny zarys wiedzy o agregatach pr dotwórczych
Opis dzia ania agregatów pr dotwórczych DIN
Zasady prawid owego doboru agregatu pr dotwórczego do odbiornika
Tabela doboru oleju silnikowego
Budowa przeno nych agregatów pr dotwórczych
Zasady bezpiecznej obs ugi agregatów pr dotwórczych
Zasady prawid owej eksploatacji i konserwacji przeno nych
agregatów pr dotwórczych
Harmonogram czynno ci serwisowych gwarantuj cych prawid ow prac
Wykaz okoliczno ci zak ócaj cych prawid ow prac agregatów pr dotwórczych
Osprz t do przeno nych agregatów pr dotwórczych EISEMANN
Warunki gwarancji
Dane techniczne przeno nych agregatów pr dotwórczych TOPLINE EISEMANN
Ksi ka wpisów przegl dów i innych zdarze agregatu pr dotwórczego
Wzór arkusza zg oszenia naprawy gwarancyjnej
Karta gwarancyjna agregatu pr dotwórczego EISEMANN HIGH PROTECTION
Uwagi
www.eisemann.com.pl
str. 4
str. 5
str. 6
str. 7
str. 7
str.11
str.16
str.20
str.20
str.22
str.22
str.23
str.30
str.41
str.42
str.43
3
1.
Ogólny zarys wiedzy o agregatach pr dotwórczych :
Synchroniczne agregaty pr dotwórcze DIN IP54 to urz dzenia
wyposa one w zabezpieczenia przeci eniowe, termiczne oraz niskiego stanu
oleju w silniku. Agregaty te odporne s na wp yw zewn trznych czynników
mechanicznych, zabryzganie wod , oraz zu ycie wynikaj ce z pracy ci
ej,
wyposa one w nieprzewietrzane pr dnice synchroniczne. Konstrukcja i sposób
nawijania uzwojenia wirnika umo liwia zastosowane tego typu agregatów do
zasilania
odbiorników
oporowych,
indukcyjnych,
oraz
najwy ej
zaawansowanej elektroniki i medycznego sprz tu ratowniczego, tak e
elektronarz dzi i maszyn o ekstremalnie wysokim pr dzie rozruchu. Agregaty
synchroniczne przy ró nym obci aniu utrzymuj
sta e parametry
generowanego pr du. Charakteryzuje je niski poziom emisji zak óce fal
radiowych.
IP XX
pierwsza cyfra
druga cyfra
ochrona przed cia ami sta ymi i przed dotkni ciem ochrona przed zabryzganiem wod
0 brak ochrony
0 bez ochrony
1 cia a obce > 50 mm
1 pionowo spadaj ce krople wody
2 cia a obce > 12 mm
2 zabryzganie wod pod k tem 15 od pionu
3 cia a obce > 2,5 mm
3 pryskaj ca sko nie woda do 60 od pionu
4 cia a obce > 1 mm
4 tryskaj ca woda ze wszystkich kierunków
5 ochrona przed zapyleniem
5 strumienie wody ze wszystkich kierunków
Oznaczenia i symbole umieszczane na agregatach pr dotwórczych EISEMANN:
DIN HP to grupa agregatów pr dotwórczych dla s
DIN
b ratowniczych.
Spe niaj najwy sze wymagania pod wzgl dem bezpiecze stwa,
trwa ci i niezawodno ci – przy zachowaniu najwy szej jako ci
wytwarzanej energii elektrycznej przy zachowaniu norm ochrony
rodowiska.
HIGH PROTECTION to grupa agregatów najwy szej klasy. Agregaty
H
te spe niaj najwy sze wymagania pod wzgl dem bezpiecze stwa,
jako ci wytwarzanej energii elektrycznej, ochrony rodowiska.
P
PROFILINE to seria agregatów do profesjonalnego zastosowania np.
na placach budów z d ugim okresem „od tankowania do tankowania”.
S
SCHWEISS-STROMERZEUGER to grupa agregatów wyposa onych w
modu spawalniczy, czyli to samo urz dzenie mo na wykorzysta jako
profesjonalny agregat profesjonalny lub jako profesjonaln spawark .
T
TOPLINE to wyciszone agregaty pr dotwórcze.
E
ECOLINE to grupa profesjonalnych agregatów pr dotwórczych o
najkorzystniejszej cenie.
Uwaga: ni sza cena nie wp ywa ujemnie na jako agregatu.
E
... E oznaczenie na ko cu symbolu agregatu oznacza ELEKROSTART.
www.eisemann.com.pl
4
V
... V umieszczone na ko cu symbolu oznacza, e agregat uruchomiony
ale nieobci ony pracuje z pr dko ci 1800 obr/min. Po pod czeniu
odbiornika pr dko silnika wzrasta do 3150 obr/min. Funkcja
Variospeed zapewnia zmniejszenie zu ycia paliwa, zmniejsza emisj
ha asu o oko o 33 dB.
Symbol ten za wiadcza, e agregat wykonany jest zgodnie z
normami i wytycznymi dotycz cymi budowy maszyn i urz dze w Unii
Europejskiej. Zapewniamy deklaracj zgodno ci z tymi wytycznymi
dla ka dego agregatu pr dotwórczego EISEMANN.
Symbol wiadcz cy, e agregaty s dopuszczone do pracy w Unii
Europejskiej. Prototypy zosta y sprawdzone wg wytycznych 84/532
EWG i 84/536 EWG.
Oznaczone symbolem „b kitny anio ” agregaty s szczególnie ciche.
2.
Opis agregatów pr dotwórczych EISEMANN serii DIN:
Przeno ny agregat pr dotwórczy to urz dzenie wytwarzaj ce
energi elektryczn o za onych i zgodnych z normami parametrach.
Dane techniczne agregatu opisane s na tabliczce znamionowej trwale
przymocowanej do urz dzenia. Informacje te zawarte s równie w
dokumentacji techniczno-ruchowej.
Energia elektryczna powstaje w pr dnicy agregatu nap dzanej przez
pracuj cy silnik spalinowy.
Agregaty pr dotwórcze marki EISEMANN DIN to szczególny typ urz dze
nie maj cych sobie równych. Cech
najbardziej wyró niaj
nasze
agregaty to fakt, e one pracuj bezb dnie tam, gdzie ka dy inny agregat
zawodzi.
Oto cechy wyró niaj ce agregaty pr dotwórcze EISEMANN dla s b
ratownikczych:
Wykonanie agregatu pr dotwórczego zgodne z norm DIN 14685.
Odporno na ekstremalnie niekorzystne warunki pracy, jakie mog
wyst pi na obszarze prowadzonej akcji ratowniczej (po ar, powód ,
teren dzia ania pól elektromagnetycznych po awarii j drowej lub po
eksplozji nuklearnej.
Mo liwo ci przeci enia do 10% (w cyklu: 1 godzina pracy pod
przeci eniem na 12 godzin pracy optymalnym obci eniu).
Klasa ochrony IP 54.
Uk ad regulacji parametrów pr du: AVR-digital.
Wszystkie gniazda odbioru mocy wodoszczelne IP 67, zabezpieczone
bezpiecznikami nadpr dowymi (wielobiegunowy automat
bezpiecznikowy).
www.eisemann.com.pl
5
Agregat wyposa ony w zabezpieczenie przeciwpora eniowe (kl.B).
Bezzw ocznie wzbudzalna (2 do 4 sekund) pr dnica bezszczotkowa z
zabezpieczeniem termicznym.
Agregat zabezpieczony przed destrukcyjnym polem
elektromagnetycznym – b
cym efektem awarii reaktora
drowego lub eksplozji nuklearnej (NEMP).
Daszek chroni cy agregat przed deszczem od góry na
ca ej powierzchni urz dzenia.
Pod wietlany prze czalny wska nik parametrów pracy pr dnicy
(napi cie/obci enie).
Seryjnie montowany 3-dro ny zawór do przy czenia dodatkowego
zbiornika paliwa. Umo liwia on prac agregatu przez wiele dób bez
przerw na tankowanie. Jedynym ograniczeniem mo e by obni enie
poziomu oleju silnikowego.
3.
Zasady prawid owego doboru agregatu DIN do odbiornika.
Urz dzenia z silnikami elektrycznymi:
Po czonym w gwiazd :
Po czonym w trójk t:
Po czonym w gwiazd /trójk t:
Z regulacj obr. (falownikiem):
Komutatorowym:
Moc agregatu
moc agregatu
moc agregatu
moc agregatu
moc agregatu
moc agregatu
2-3-krotnej mocy znamionowej silnika.
1,5-krotnej mocy znamionowej silnika.
1,2-krotnej mocy znamionowej silnika.
Grzejniki:
1,2-krotnej mocy znamionowej pod czonych grza ek.
wietlenie:
AROWE: moc agregatu 1,2-krotnej mocy znamionowej arówki.
SODOWE: moc agregatu 5-krotnej mocy znamionowej pod czonych arówki.
Zasilacze, adowarki i UPS-y:
1,7-krotnej mocy znamionowej pod czonych odbiorników.
Urz dzenia elektroniczne:
Moc agregatu co najmniej 1,2-krotnej mocy znamionowej odbiorników.
Moc agregatu
UWAGA!
W CELU PRAWID OWEJ KONFIGURACJI ZESTAWU:
AGREGAT PR DOTWÓRCZY – ODBIORNIK,
NALE Y WYKONA POMIARY ELEKTRYCZNE W MOMENCIE ROZUCHU ODBIORNIKÓW.
www.eisemann.com.pl
6
4.
Tabela doboru oleju silnikowego:
St.C
OLEJ SILNIKOWY
50
45
5W/40
10W/40 15W/40
40
40
35
5W/30
10W/30
30
30
25
20W/20
20
15
10
10W
5
0
-5
-10
-15
-20
-25
-30
-40
-45
SAE:
5.
5W/30
5W/40
10W
10W/30 10W/40 15W/40
20W20
30
40
Budowa przeno nych agregatów pr dotwórczych:
Przeno ny agregat pr dotwórczy sk ada si z silnika spalinowego
(wraz z osprz tem) po czonego na sztywno z pr dnic trójfazow
i wyprowadzon sekcj odbiorcz . Ca
zabudowana jest na gumowych
poduszkach amortyzuj cych w ramie no nej stanowi cej jednocze nie
obudow
ochronn . Agregat mo e by
ca kowicie zabudowany, co
znacznie zmniejsza emisj ha asu.
Pobór pr du nast puje po pod czeniu odbiorników go gniazd.
a. Opis podstawowych elementów agregatów DIN:
www.eisemann.com.pl
7
Agregat DIN BSKA 6,5/BSKA 6,5V
17
.
18
.
1
2
16
.
3
15
.
4
5
14
.
13
.
6
12
.
11
.
10
.
7
8
Pokrywa przeciwdeszczowa
(012410)
Zawór elektromagnetyczny
(935930)
Silnik (90911)
Nity (012655)
Uchwyty transportowe (010915)
Amortyzatory silnika i pr dnicy
(021405)
Gniazdo CEE 400V 16A (014430)
Gniazdo Schuko (903051)
9
Licznik motogodzin (020069)
1
2
3
4
5
6
9
10
8
Miernik obci
7
enia (020755)
12
13
14
Wy cznik bezpiecze stwa obrotów
(014611)
Pr dnica (011259)
Przycisk (017480)
Wska nik obci enia (020040)
15
Zbiornik paliwa (015633)
16
17
Kontrolki (020367)
Przezroczysta os ona (904407)
Bezpieczniki 230V (017585) 400V
(017770)
11
18
www.eisemann.com.pl
8
Agregat DIN BSKA 9/BSKA 9V/BSKA 9EV
17
.
18
.
1
2
16
.
3
4
15
.
5
14
.
13
.
6
12
.
11
.
7
8
(012410)
Zawór elektromagnetyczny
(935930)
Silnik (90911)
Nity (012655)
(021405)
Gniazdo CEE 400V 16A (014430)
Gniazdo Schuko (903051)
9
1
2
3
4
5
6
7
10
.
9
10
8
Miernik obci
enia (020755)
12
13
14
Wy cznik bezpiecze stwa obrotów
(014611)
Pr dnica (011259)
Przycisk (017480)
15
16
17
Kontrolki (020367)
Przezroczysta os ona (904407)
Bezpieczniki 230V (017585) 400V
(017770)
11
18
www.eisemann.com.pl
9
Agregat DIN BSKA 12E/12EV, 13E/BSKA 13EV
14
.
13
.
15
.
16
.
1
12
.
2
11
.
3
10
.
4
8
9
1
2
3
4
5
6
7
8
7
6
(012400)
Silnik (019696)
wieca zap onowa (927068)
(021405)
Gniazdo CEE 400V 16A IP 67
(919559)
Gniazdo Schuko IP 67 (903051)
Pr dnica (011259)
5
9
Przycisk START (017480)
10
11
Miernik obci enia (020755)
12
Zestaw narz dzi serwisowych
13
Bezpieczniki 400V (017675)
14
15
16
Zawiasy (027216)
www.eisemann.com.pl
10
Agregat DIN BSKA 13EV Super Silent
14
.
16
.
18
.
17
.
1
15
.
2
12
.
3
11
.
13
.
4
10
.
9.
8
1
2
3
4
7
6
10
11
12
13
6
7
Pokrywa (027402)
Zamkni cie (919210)
Ssanie (027421)
Port przy czeniowy pilota zdalnego
sterowania (014265)
Gniazdo CEE IP 67 16A (919559)
8
Wska nik obci
17
9
Uchwyty do przenoszenia (010916)
5
enia (020040)
14
15
16
18
5
Regulator napi cia AVR (902150)
Pokrywa (014370)
Prze cznik regulacji obrotów
(014611)
Korek wlewu paliwa (900600)
Bezpieczniki 230V (014614) i 400V
(014613)
Zawiasy pokrywy (027216)
www.eisemann.com.pl
11
Agregat DIN BSKA 14E/BSKA 14EV
16
.
17
.
18
.
19
.
20
.
1
2
3
15
.
4
14
.
5
13
.
11
.
6
10
.
12
.
9
1
2
3
4
5
6
7
8
9
10
Mocowanie zawiasowe (027216)
Pokrywa (027402)
Pojemnik/komora (027409)
Zamkni cie (919210)
Ssanie (027421)
Gniazdo CEE IP 67 16A (919559)
Wtyczka do pilota zdalnego
sterowania (014265)
Uchwyty do przenoszenia (010916)
8
11
12
13
14
15
16
17
18
19
20
7
Regulator napi cia AVR (902153)
Wska nik poziomu paliwa (020096)
Korek wlewu paliwa (900600)
Pokr o pokrywy bezpieczników
(017480)
www.eisemann.com.pl
12
5.1. Opis silników:
Przeno ne agregaty pr dotwórcze Eisemann w klasie DIN HP
wyposa ane s w specjalnie przygotowane górnozaworowe, czterosuwowe
dwucylindrowe, benzynowe silniki spalinowe firmy BRIGGS & STRATTON.
Wszystkie silniki wyposa one s w uk ady gwarantuj ce prawid ow prac :
czujnik poziomu oleju, termiczne zabezpieczenie przeci eniowe, oraz
automatyk
stabilizacji za onej pr dko ci obrotowej silnika. Silniki
agregatów klasy DIN optymalnie pracuj przy pr dko ci obrotowej silnika
3000 obr/min lub silniki oznaczone symbolem „V” 3150 obr/min
(niezale nie od obci enia) co gwarantuje optymaln
prac pr dnic.
Agregaty DIN oznaczone symbolem V pracuj bez obci enia z pr dko ci
obrotow 1800 obr/min. Za czenie obci enia w ci gu ~1 sekundy
podnosi pr dko
obrotow do warto ci 3150 obr/min. Posiadamy w
ofercie agregaty wyposa one w:
elektryczny rozrusznik + akumulator,
automatyk BLC (start-stop)
ko owy zestaw transportowy,
zestaw uziemiaj cy,
metalowy w do odprowadzenia spalin,
dodatkowy zbiornik paliwa,
komputer UBC,
pilot zdalnego uruchamiania i zatrzymywania agregatu.
Wszystkie wy ej wymienione pozycje zawarte s
produktów oraz na stronie www.eisemann.com.pl.
w naszym katalogu
Silniki
przeno nych
agregatów
pr dotwórczych
EISEMANN
uruchamiane s na dwa sposoby: r czny (rewersyjny) link szarpaka lub
elektryczny za pomoc
rozrusznika. W agregatach EISEMANN
wyposa onych w elektrostart istnieje mo liwo
zastosowania pilota
zdalnego uruchamiania, lub w przypadku defektu akumulatora – r cznie
za pomoc linki. Agregaty z elektrostartem mog
wspó pracowa z
automatyk
BLC lub pe
automatyk
START-STOP, jako system
zasilania awaryjnego na wypadek zaniku pr du w sieci.
Zasilanie silnika paliwem odbywa si poprzez podci nieniow pomp
paliwa umo liwiaj
zasilanie silnika z dodatkowych zbiorników. Paliwo
filtrowane jest przez filtr siatkowy umieszczony w zbiorniku paliwa
(filtrowanie wst pne), oraz przez przep ywowy filtr paliwa umieszczony na
przewodzie paliwowym (filtrowanie dok adne).
Silniki B&S stosowane w agregatach pr dotwórczych
EISEMANN smarowane s olejem silnikowym w sposób ci nieniowy.
DIN
Przeno ne agregaty pr dotwórcze EISEMANN ch odzone s
przep ywaj cym
powietrzem,
którego
temperatura
nie
powinna
przekracza 40 C. W agregatach pracuj cych w niskich temperaturach
mo emy zastosowa uk ad podgrzewaj cy powietrze zasysane do komory
spalania. Agregaty pr dotwórcze EISEMANN pracuj ce w pomieszczeniach
www.eisemann.com.pl
13
zamkni tych winny by
wentylowane za pomoc
wentylatorów
gwarantuj cych nap yw wie ego powietrza o kubaturze minimum 220
/h.
Seryjnie stosowane uk ady wydechowe s
przewodami odprowadzaj cymi spaliny.
kompatybilne z metalowymi
5.2. Opis pr dnic:
Agregaty pr dotwórcze EISEMANN DIN wyposa one s w bezszczotkowe
pr dnice trójfazowe synchroniczne w klasie IP 54. Istotn cech pr dnic
przeznaczonych dla s b ratowniczych jest wyj tkowo niski czas
wzbudzenia, który wynosi 2-4 sekund! Po tym czasie agregat jest w pe ni
gotowy do eksploatacji. Odlewy korpusów, sztancowane pakiety
jednostronnie pokrywane specjalnymi preparatami na bazie sylitu,
kompletne impregnowane stojany i wirniki, elektronika, ramy jak i wiele
innych podzespo ów stanowi w asn produkcj zak adów Metallwarenfabrik
Gemmingen GmbH wg w asnych opracowa
i patentów. Wieloletnie
do wiadczenie sprawia, e nasze pr dnice charakteryzuj si wybitnie
niskim poziomem zak óce harmonicznych – nie przekraczaj cych 5%
(normy dopuszczaj do 15%) Ka dy agregat pr dotwórczy EISEMANN
zanim opu ci fabryk przechodzi szereg testów przy ró nym obci eniu.
Taka praktyka jest standardem od pocz tku produkcji. Wyró nia to
agregaty pr dotwórcze EISEMANN po ród wszystkich innych podobnych
urz dze na rynku.
Zastosowanie cyfrowego uk adu regulacji napi cia w pr dnicach
gwarantuje maksymalne wahania nie przekraczaj ce warto ci +/- 5% przy
równomiernym obci enia agregatu.
Dopuszczalne nierównomierne obci enie faz pr dnic trójfazowych
nie powinno przekracza 55% mocy znamionowej.
Uwaga: z gniazd jednofazowych pr dnic trójfazowych mo na odebra
maksymalnie ok. 60% mocy.
Przekroczenie w/w warto ci mo e negatywnie wp ywa na prac pr dnicy.
Gwarantujemy zgodno
poziomu zak óce
0875 oraz norm DIN VDE 0879.
radiowych N z norm
VDE
Agregaty pr dotwórcze DIN wytwarzaj
pr d zmienny o napi ciu
znamionowym 230/400V, cz stotliwo ci 50 Hz. Warto ci te ustawione s
przez producenta i s zgodne z obowi zuj cymi przepisami, u ytkownik
nie ma mo liwo ci, ani potrzeby zmienia parametrów generowanego
pr du.
6.
Zasady BHP w czasie obs ugi przeno nych agregatów
pr dotwórczych:
Agregaty pr dotwórcze mog
by
wyznaczone
osoby
uprawnione
elektryczno ci.
obs ugiwane
do
obs ugi
www.eisemann.com.pl
tylko przez
generatorów
14
W czasie czynno ci przygotowawczych do uruchomienia agregatu
nale y zachowa szczególn ostro no
i przestrzega przepisy BHP
i P.PO .
Nale y zwraca uwag , by nigdy nie umieszcza na agregatach
adnych przedmiotów: kluczy, narz dzi, p ynów, …
Przed uruchomieniem agregatu nale y sprawdzi czy nie jest on
ustawiony w miejscu gdzie s porozlewane p yny: woda, paliwo,
inne nieznane substancje.
Przed uruchomieniem agregatu nale y sprawdzi kierunek w jakim
wyrzucane b
spaliny. Odleg
wylotu t umika od sta ych
przeszkód (np. cian) na otwartej przestrzeni powinna wynosi
minimum 2,5 m.
Tankowanie zbiornika paliwem winno odbywa si tylko wówczas
gdy agregat jest wy czony, ustawiony na poziomym pod u (±
5%) z dala od róde ognia, wysokiej temperatury i ulatniaj cych si
wybuchowych oparów farb, lakierów czy gazów technicznych.
Nale y zachowa szczególn ostro no podczas tankowania – mo e
wyst pi
zagro enie po arem lub wybuchem. Nie wolno
bezpo rednio tankowa agregatów pr dotwórczych w czasie
pracy.
Istnieje
jednak
mo liwo
tankowania
agregatów
pr dotwórczych w czasie pracy stosuj c oryginalny osprz t (opcja)
gwarantuj cy bezpiecze stwo dla osób i mienia w czasie tych
czynno ci. W czasie tankowania agregatu z kanistra nale y stosowa
specjalny lejek z sitkiem uniemo liwiaj cym przedostanie si do
zbiornika paliwa wody i zanieczyszcze mechanicznych. Agregat
mo e by
po czony z dodatkowym zewn trznym zbiornikiem
paliwa, co umo liwia prac agregatu przez wiele dób bez przerwy.
Jedyna ewentualno
zatrzymania agregatu mo e nast pi w czasie
uzupe niania oleju silnikowego.
W trakcie uruchamiania agregatu pr dotwórczego nale y upewni
si , czy w bezpo redniej odleg ci (z ty u operatora) nie znajduj
si inne osoby nara one na uderzenie okciem (dotyczy agregatów
uruchamianych r cznie).
W trakcie pracy silnik t umik jak i pr dnica osi gaj
wysok
temperatur , dotkni cie grozi oparzeniem.
Uwaga spaliny s truj ce! Bezwzgl dnie zabrania si u ywania
agregatu w pomieszczeniach zamkni tych i s abo wentylowanych.
Gazy spalinowe zawieraj
silnie truj cy gaz: bezwonny
tlenek w gla (CO), którego wdychanie grozi powa
chorob lub mierci !
Stosuj c metalowe przewody odprowadzaj cego spaliny, nale y
zachowa
szczególn
ostro no . Przewód taki osi ga bardzo
wysok temperatur , wi c nale y sprawdzi , czy niema on kontaktu
z materia ami palnymi, b
na takie nie jest skierowany. Grozi to
po arem! Spaliny powinny by zawsze wyprowadzone na zewn trz
przewodem metalowym. Nale y wówczas sprawdzi
by wylot
przewodu by umieszczony by z dala od okien lub czerpni powietrza
www.eisemann.com.pl
15
pomieszcze
s siednich.
Przewodem
metalowym
mo na
wyprowadzi spaliny do sprawnego komina dymowego jednak tylko
po uprzednim sprawdzeniu stanu technicznego przewodów
kominowych.
Nie wolno stosowa agregatu w bezpo rednim kontakcie ze ród ami
ciep a oraz ognia – grozi to po arem lub eksplozj .
Prawid owa praca agregatu Eisemann DIN przebiega w zakresie
temperatur od –10º do + 40º C i wysoko ci od ok. -10 do +1800
m.n.p.m.
Pod czenie odbiorników niezgodne z instrukcj stanowi zagro enie
dla ycia lub zdrowia u ytkowników oraz urz dze odbiorczych.
Przy d ugotrwa ej pracy w pobli u agregatu pr dotwórczego nale y
stosowa sprz t ochrony – t umi cy ha as.
Agregaty pr dotwórcze nale y u ywa wy cznie zgodnie z ich
przeznaczeniem, tj. do odbiorników elektrycznych.
Zawsze
nale y
zabezpiecza
agregat
przed
po lizgiem
przewróceniem si
lub upadkiem, szczególnie podczas pracy
i transportu.
Przy transporcie i podnoszeniu agregatów zawsze nale y sprawdzi
i dopasowa parametry wagowe (no no i ud wig).
Zabrania si podwieszania agregatów (dotyczy to wszystkich typów)
za podzespo y lub elementy osprz tu.
Zawsze nale y pilnowa , by do agregatów pr dotwórczych nie mia y
dost pu osoby niepowo ane, a w szczególno ci dzieci !!!
7.
Zasady prawid owej eksploatacji agregatów pr dotwórczych:
Przechowywanie:
Agregaty
pr dotwórcze
powinny
by
przechowywane w pomieszczeniach suchych, przewietrzanych, z
dala od róde ciep a, wolnych od py ów i kurzu.
Transport agregatów pr dotwórczych na miejsce przeznaczenia
powinien odbywa si tak, by chroni urz dzenie przed bezw adnym
przemieszczaniem si
w przestrzeni baga owej. Zderzenia si
agregatu z przedmiotami sztywnymi grozi trwa ym uszkodzeniem
agregatu pr dotwórczego. Nale y zawsze zabezpieczy
tak
transportowany agregat jak i inny sprz t by nie dochodzi o do
przewracania czy zalania go p ynami (dotyczy szczególnie agregatów
jak i np. elektronarz dzi i innych odbiorników elektryczno ci).
Niew ciwe zabezpieczenie urz dze elektrycznych i generuj cych
energi elektryczn mo e by przyczyn gro nych wypadków w
czasie pracy!
W przypadku zalania agregatu p ynem (woda, paliwo, farby lakiery,
kleje czy
ce chemikalia – nale y bezwzgl dnie zwróci si do
autoryzowanego serwisu agregatów pr dotwórczych EISEMANN – w
celu profesjonalnego oczyszczenia i osuszenia urz dzenia.
Paliwo – benzyna Pb95 do agregatu pr dotwórczego powinna
zawsze by „ wie a” – przechowywana nie d ej ni 30 dni.
Stosowanie paliw przechowywanych powy ej 30 dni oraz nieznanego
www.eisemann.com.pl
16
a.
b.
c.
d.
e.
pochodzenia grozi wytr caniem zwi zków sta ych zapychaj cych
uk ad zasilania co mo e utrudnia zap on i niekorzystnie wp ywa na
prac silnika, lub powodowa jego awari .
Agregaty nale y tankowa tak, by powierzchnia paliwa by a ok. 1 cm
poni ej górnej kraw dzi zbiornika paliwa. Zwi zane jest to ze
znaczn rozszerzalno ci termiczn paliw.
Zawsze nale y sprawdzi , czy zbiornik paliwa jest solidnie zakr cony
zakr tk .
Olej silnikowy: Nowe agregaty pr dotwórcze dostarczane s do
klienta z odessanym olejem i paliwem z powodu przepisów o
bezpiecznym transporcie.
UWAGA:
Przed
pierwszym
uruchomieniem
agregatu
pr dotwórczego nale y zala silnik odpowiednim pó syntetycznym
olejem silnikowym! Olej silnikowy dobieramy pos uguj c si tabel
umieszczon w niniejszej instrukcji. Smarowanie silnika przebiega w
sposób
ci nieniowy,
wi c
zaleca
si
stosowanie
olejów
pó syntetycznych, co znacznie poprawia warunki smarowania silnika.
Olej pó syntetyczny szybciej dociera do najdalszych zakamarków
silnika ni olej mineralny – zw aszcza w czasie pierwszych sekund
pracy silnika.
Mimo, e silniki agregatów wyposa one s w czujniki poziomu
oleju, nale y zawsze przed rozpocz ciem pracy sprawdzi poziom
oleju. Ka dy silnik w czasie pracy zu ywa olej. Jest to normalne
zjawisko.
Prawid owy poziom oleju silnikowego zaznaczony jest na „bagnecie”
si gaj cym miski olejowej, a umieszczonym w bloku silnika.
UWAGA: Pomiaru dokonuje si nie wkr caj c bagnetu w korpus,
lecz wsuwaj c go JEDYNIE do kraw dzi gwintowanego wlewu!
Przekroczenie stanu „MAX” i „MIN” na niewkr conym w korpus
silnika bagnecie uniemo liwia uruchomienie silnika.
Prawid owe funkcjonowanie agregatu pr dotwórczego gwarantuj
tylko oryginalne i czyste filtry oleju, paliwa i powietrza.
Cz stotliwo
kontroli/wymiany okre la tabela zawarta w niniejszej
instrukcji.
Absolutnie
zabrania
si
uruchamiania
silnika
agregatu
pr dotwórczego bez prawid owo zamontowanego oryginalnego filtra
powietrza. Mo e to doprowadzi do powa nego uszkodzenia silnika
i utraty gwarancji.
Przed uruchomieniem silnika agregatu pr dotwórczego EISEMANN
nale y:
Sprawdzi stabilno ustawienia agregatu pr dotwórczego,
sprawdzi poziom oleju silnikowego,
sprawdzi poziom paliwa,
sprawdzi
warunki prawid owej wentylacji agregatu i bezpieczne
odprowadzenie spalin,
otworzy zawór paliwa, poczeka kilka sekund by paliwo nape ni o
ga nik,
www.eisemann.com.pl
17
f. ustawi w cznik zap onu na pozycj „ON” (w czony),
g. tylko (!) je li silnik jest zimny w czy ssanie „CHOKE”,
h. uruchomi silnik:
Rozruch r czny:
Link rozrusznika lekko wyci gamy do momentu wyczucia oporu. W
tym momencie zabieraki ko a rozrusznika sprz gaj si z koszem
zaczepowym ko a zamachowego silnika. Zdecydowane szarpni cie
spowoduje uruchomienie silnika. W przypadku gdyby nie nast pi o
uruchomienie silnika czynno
nale y powtórzy kilka razy co oko o
3 sekundy (by paliwo mog o wype ni ga nik).
Niekontrolowane szarpanie linki rozrusznika mo e spowodowa
nag e
uderzenie
elementów
sprz
a
o
kosz
zaczepowy
i spowodowa jej zerwanie. Wyci ganie ca ej d ugo ci linki do oporu
powoduje trwa e odkszta cenie spr yny naci gowej linki.
Rozruch elektryczny „elektrostart”
Wk adamy kluczyk do stacyjki i przekr camy w prawo do pozycji „I”
do chwili zadzia ania rozrusznika i uruchomienia silnika. Gdy silnik
zostanie uruchomiony puszczamy kluczyk by swobodnie powróci do
pozycji pocz tkowej.
Uwaga: Zabroniona jest praca rozrusznika powy ej 5 sekund.
Je li nie nast pi uruchomienie silnika po pierwszej próbie nale y
odczeka ok. 10 sekund i powtórzy prób uruchomienia silnika.
Kluczyk w stacyjce pozostaje tak d ugo jak d ugo ma pracowa
agregat pr dotwórczy. Przekr cenie kluczyka w lewo spowoduje
wy czenie silnika i zatrzymanie pr dnicy.
Uwaga: Zabronione jest uruchamianie rozrusznika w czasie pracy
silnika. Eksperyment taki spowoduje natychmiastowe zniszczenie
batki rozrusznika!!!
i. Praca agregatu.
Kiedy po kilkunastu sekundach pracy silnik agregatu rozgrzeje si
wy czamy ssanie „CHOKE” przesuwaj c d wigni
w pozycj
pocz tkow . Po ustabilizowaniu si obrotów silnika co mo e trwa od 2
do 4 sekund mo na obci
agregat odbiornikami mocy pocz wszy od
odbiorników o najmniejszych do najwi kszych poborów pr du. W
trakcie pracy agregatu nale y kontrolowa
czy agregat nie
przemieszcza si – szczególnie gdy praca odbywa si na kraw dzi
wykopów, lub na pochy ciach.
j. Zako czenie pracy i wy czenie agregatu.
Po zako czeniu prac z wykorzystaniem agregatu nale y od cza
odbiorniki od najwi kszego do najmniejszego poboru mocy. Nast pnie
kiedy pr dnica jest ca kowicie odci ona mo emy wy czy agregat
prze czaj c w cznik na pozycj „OFF” (wy czony), natomiast w
agregatach z elektrostartem przekr camy kluczyk w lewo do oporu i
wyci gamy go ze stacyjki.
Zamykamy kranik paliwa i odstawiamy agregat w bezpieczne miejsce
gdzie nast pi jego wych odzenie.
www.eisemann.com.pl
18
k. UWAGA: Je li planujemy przerw
w pracy agregatu na czas
przekraczaj cy
30
dni
nale y
zastosowa
inn
procedur
wy czania. Kiedy agregat jeszcze pracuje bez obci enia najpierw
nale y zamkn
zawór paliwa i odczeka do chwili samoczynnego
zatrzymania silnika z powodu braku paliwa. Trwa to oko o 1 do 2
minut. Dopiero wtedy prze cznik przestawiamy na pozycj „OFF”
(wy czony) i odstawiamy agregat w bezpieczne miejsce. Takie
zatrzymanie silnika zapobiega grawitacyjnemu sp ywowi paliwa
najpierw do ga nika, pó niej po przelaniu ga nika do komory spalania,
a nast pnie przedostaje si do miski olejowej, gdzie paliwo rozcie cza
olej silnikowy i pogarsza warunki smarowania silnika SILNIK
ZACIERA SI ! Nieodwracalne niszczenie wspó pracuj cych tr cych
cz ci silnika (korbowód, pier cienie, cylinder) znacznie skraca jego
ywotno . W przypadku przedostania si paliwa do komory spalania
lub miski olejowej nale y agregat przekaza do autoryzowanego
serwisu agregatów pr dotwórczych EISEMANN.
l. W przypadku podejrzenia e agregat pr dotwórczy zosta zawilgocony
nale y przeprowadzi kontrolne pomiary elektryczne. Rezystancja
izolacji powinna wynosi nie mniej ni 1 M .
m. Je li w trakcie pomiaru oka e si , e rezystancja uzwoje b dzie
ni sza, nale y osuszy pr dnic suchym spr onym powietrzem. Po
tym zabiegu nale y pomiar powtórzy .
n. Wymiana oleju powinna odbywa
si
na rozgrzanym silniku.
Przepracowany olej bezwzgl dnie powinien by
przekazany do
utylizacji.
o. Filtry oleju, paliwa i powietrza powinny by dobierane zgodnie z DTR
silnika. Wymieniaj c filtr oleju nale y pami ta , by przed
przykr ceniem nowego filtra nasmarowa gumow uszczelk czystym
olejem. Zapobiega to przywieraniu uszczelki do korpusu silnika.
W celu oczyszczenia filtra powietrza nale y u
odkurzacza,
jednocze nie delikatnie uderza cz ci brudn filtra o sta y przedmiot
tak, by wytrzepa i odci gn
osad z powierzchni filtra
Je li do oczyszczania filtra powietrza chcemy u
spr onego powietrza, nale y
znacznie ograniczy jego ci nienie by unikn przebicia cz ci filtruj cej. Filtr
nale y przedmuchiwa od strony czystej, natomiast odkurza od strony brudnej.
Je li w trakcie oczyszczania filtra powietrza dostrze one zostanie jego uszkodzenie
– taki filtr nale y bezwzgl dnie wymieni na nowy.
W p r zyp ad k u w t p li wo ci w sp ra wa ch p ra wid o we j ek sp l oa ta cji
nale y k ontak towa si z autory zowany m sprze da wc , serwisem
agregatów EISEMANN , dostawc lub firm
E IS E M A N N P L Sp . Z O .O .
www.eisemann.com.pl
19
8.
Harmonogram
czynno ci
serwisowych
gwarantuj cych
prawid ow prac przeno nych agregatów pr dotwórczych:
Opis czynno ci / ilo
roboczogodzin
Zawsze
pierwsze
przed
rozpocz ciem
8
pracy.
X
X
co
co
25
50 100
X**
X
1
Oczyszczenie zesp. pr dotwórczego *
2
Kontrola stanu poziomu oleju
3
Wymiana oleju **
4
wymiana filtra oleju **
X**
5
Czyszczenie filtra powietrza
X**
6
Sprawdzenie czysto ci filtra powietrza
X**
7
Kontrola stanu wiec zap onowych
8
Kontrola i regulacja zaworów ***
9
Kontrola, oczyszczenie odstojnika
paliwa
10
Czyszczenie zbiornika paliwa ***
11
Czyszczenie apacza iskier
12
Kontrola, regulacja obrotów silnika ***
13
Kontrola uk adu paliwa ***
14
Pomiar rezystancji izolacji ****
X
X
co
co
300
co 6
m-cy
m-Ce
X
X
X
X
X
X
X
X**
X
X
X
X
Uwagi:
W przypadku pracy przy du ym zapyleniu powietrza, wysokiej
* temperaturze pracy czynno ci powtórzy codziennie, lub co 4 godziny
pracy.
Je eli agregat pracuje w ekstremalnie ci kich (j.w.) warunkach olej
**
i filtr nale y wymienia co 25 godzin.
Prace nale y wykona w autoryzowanym
***
serwisie agregatów pr dotwórczych.
Pomiary mo e wykona pracownik posiadaj cy odpowiednie uprawnienia
****
I po wiadczy wykonanie czynno ci w ciwym protoko em.
UWAGA:
Tylko stosowanie oryginalnych cz ci zamiennych i eksploatacyjnych
zapewnia prawid ow prac zespo ów pr dotwórczych.
9.
co
24
Wykaz
okoliczno ci
zak ócaj cych
prawid ow
przeno nych agregatów pr dotwórczych:
www.eisemann.com.pl
prac
20
Usterka
Problem z
uruchomieniem
silnika
Nierówna,
zak ócona praca
silnika
Brak napi cia w
gniazdach sekcji
odbiorczej
Nieprawid owe
napi cie w
gniazdach sekcji
odbiorczej
Mo liwa przyczyna
Brak paliwa.
Poziom oleju
odbiegaj cy od normy.
Silnik zimny a ssanie
wy czone.
Zanieczyszczona wieca
zap onowa.
Zanieczyszczony uk ad
zap onu.
Sprawdzi poziom
paliwa w zbiorniku.
Sprawdzi po enie
wigni ssania.
Sprawdzi czysto
filtrów paliwa.
Sprawdzi czy jest
wy czone ssanie.
Sprawdzi czysto filtra
powietrza.
Sprawdzi pochodzenie
paliwa.
Sprawdzi styki
pr dnicy.
Sprawdzi stan
kondensatora.
Sprawdzi stan
(pomiary) uzwoje
pr dnicy.
Sprawdzi obroty
silnika.
Sprawdzi pojemno
kondensatora.
Sprawdzi jako diod
wirnika pr dnicy.
Sprawdzi jako
uzwoje wirnika
(pomiary).
Sprawdzi obci enie
agregatu.
www.eisemann.com.pl
Sposób naprawy
Sprawdzi stan paliwa.
Sprawdzi poziom oleju.
Sprawdzi , ewentualnie
czy ssanie gdy
silnik jest zimny, a
wy czy gdy jest
rozgrzany.
Sprawdzi , ewentualnie
oczy ci wiece
zap onowe.
W przypadku
stwierdzenia
niedomagania uk adu
zap onowego
skontaktowa si z
serwisem.
Wy czy agregat i
uzupe ni paliwo.
Wy czy ssanie.
Wymieni przep ywowy
filtr paliwa, oczy ci
siatkowy filtr paliwa.
Oczy ci lub wymieni
filtr powietrza.
Wymieni „podejrzane”
paliwo.
Dokr ci styki pr dnicy.
Wymieni uszkodzony
kondensator.
Odstawi agregat do
autoryzowanego
serwisu.
Wymieni uszkodzony
kondensator.
Wymieni uszkodzone
diody (serwis).
Odstawi agregat do
serwisu.
Zmniejszy obci enie
agregatu.
21
na praca
pr dnicy,
drgania, stuki.
Sprawdzi obroty
silnika.
Sprawdzi stan
po czenia
ko nierzowego silnika z
pr dnic .
Sprawdzi stan
yska
pr dnicy.
Sprawdzi stan
amortyzatorów
gumowych agregatu
Dokr ci po czenia
rubowe ko nierza
silnik-pr dnica.
Odstawi agregat do
serwisu.
Wymieni kpl.
Amortyzatorów
gumowych agregatu.
10. Opcjonalne wyposa enie agregatów pr dotwórczych
EISEMANN:
W celu prawid owego doboru osprz tu agregatów pr dotwórczych nale y
zapozna si z danymi zawartymi w katalogach produktów Eisemann, lub
na stronach internetowych www.eisemann.com.pl lub
www.metallwarenfabrik.com
Oto kilka przydatnych pozycji sprz towych:
Pilot zdalnego uruchamiania
Zestaw jezdny
Adapter do przew. spalinowych Metalowe przewodu spalin
Zestaw do uziemienia
Dodatkowy zbiornik paliwa: 50 i 100l
11. Warunki gwarancji:
Okres profesjonalnej eksploatacji agregatów pr dotwórczych EISEMANN
wynosi minimum 10 lat.
Na wszystkie produkty EISEMANN b
ce w ofercie udzielamy 12 miesi cy
gwarancji.
Firma EISEMANN PL. SP. Z. O.O. gwarantuje prawid owe
dzia anie agregatu pr dotwórczego w okresie gwarancji. Fachow opiek
www.eisemann.com.pl
22
serwisu pogwarancyjn
obj te s
wszystkie produkty Eisemann,
niezale nie od daty i miejsca nabycia.
W przypadku stwierdzenia jakiejkolwiek usterki prosz o skontaktowanie
si z dostawc lub z Eisemann PL SP. Z O.O. ul. Pomorska 39/10, 85-049
Bydgoszcz Telefon: 0-52 376 53 35, Fax: 0-52 323 11 63.
Istnieje mo liwo przed enia o kolejne 12 miesi cy okresu gwarancji
pod nast puj cymi warunkami:
a. Agregat wyposa ony jest w licznik motogodzin.
b. Podpisanie umowy z EISEMANN PL SP. Z O.O. na
prowadzenie serwisu bie cego agregatu pr dotwórczego.
c. Bie ce prowadzenie przez u ytkownika „Ksi ki
eksploatacji agregatu”. Stanowi cej dalsz cz
instrukcji.
12. Dane techniczne przeno nych agregatów pr dotwórczych
klasy DIN HIGH PROTECTION:
PARAMETR
Moc agregatu
~3 [kVA]
Moc agregatu
~1 [kVA]
Napi cie i
cz stotliwo
Pr d ~3 [A]
Max pr d ~1
znamionowy [A]
Max pr d
(Schuko) [A]
Max pr d ~3
rozruchowy [A]
Max pr d ~1
rozruchowy [A]
Pr dnica IP54
Silnik / ilo
cylindrów
Obroty [U/min]
Poj. miski oleju
ltr
Moc silnika [kW]
Ch odzenie
silnik/pr dnica
Poj. zbiornika
paliwa [litr]
Czas pracy przy
75% obc. [h]
Masa bez bat.
[kg]
Wymiary
xsz.xwys.
Poziom ha asu
LWA (A) [dB]
Ci nienie akust.
(A) [dB]
BSKA 6,5/
BSKA 6,6V
cos =0,8
6,5/6,5
cos =1
5,0/5,0
400V/ 230V
50Hz
9,3
BSKA 9/ 9V
BSKA 9EV
cos =0,8
9,0/9,0
cos =1
5,0/5,0
400V/230V
50Hz
13
BSKA 12E/
BSKA 12EV
cos =0,8
11,5/11,5
Cos =1
11/11
400V/230V
50Hz
16,7
BSKA 13E/
BSKA 13EV
cos =0,8
13/13
cos =0,8
11/11
400V/230V
50Hz
18,6
BSKA 13EV
SuperSilent
cos =0,8
13/13
cos =0,8
11
400V/230V
50Hz
18,6
BSKA 14/
BSKA 14EV
cos =0,8
13,4/13,4
cos =0,8
11/11
400V/230V
50Hz
19,3
21,7
21,7
48
48
48
48
16
16
16
16
16
16
cos =0,6
18/18
cos =0,6
20/20
cos =0,6
25/25
cos =0,6
30/30
Cos =1
30
cos =0,6
30/30
40/40
41/41
45/45
55/55
55
55/55
Synchron.
AVR-digital
B&S (2)
295442
3000/ 18003150
Synchron.
AVR-digital
B&S (2)
305442/7
3000/ 18003150
Synchron.
AVR-digital
B&S (2)
356447
3000/ 18003150
Synchron.
AVR-digital
B&S (2)
386447
3000/ 18003150
Synchron.
AVR-digital
B&S (2)
380447
3000/ 18003150
Synchron.
AVR-digital
B&S (2)
386447
3000/ 18003150
1,7
1,7
1,7
1,7
1,7
1,7
8,8
10,5
12,1
13,8
13,8
13,8
powietrze
powietrze
Powietrze
powietrze
powietrze
powietrze
10,5
10,5
10,5
10,5
12
16,5
4,8
3,8/3,8
3/3
3/3
3
4,5
118/118
126/133
149/149
150/150
150 z bat.
145/145
700x440x 580
700x440x 580
820x440x 580
820x440x 580
820x440x580
820x440x 580
96/68
96/ 68
98
98
91
96
62 Variosp.
63 Variosp.
66 Variosp.
66 Variosp.
59 Variosp.
61 Variosp.
www.eisemann.com.pl
23
KARTA KATALOGOWA PRODUKTU
BSKA 6,5 / BSKA 6,5V (082 651/2)
KLASA: HIGH PROTECTION IP 54, DIN 14685
Moc maksymalna (cos
= 0,8)
7150 VA 3~ (1 h / 12 h)
Moc znamionowa (cos
= 0,8)
6500 VA 3~
Moc jednofazowa (cos
= 1,0)
5000 VA 1~
Napi cie znamionowe
400/230 V 50 Hz
Max. pr d znamionowy
21,7 A / 1~ 16A
Ci nienie akustyczne
LWA 96 dB (A) / 68 dB (A)
Wymiary (d . x szer. x wys.)
700 x 440 x 580 mm
Ci
118 kg
ar
Generator
synchroniczny, regulowany elektronicznie (AVR)
Stopie
IP 54
ochrony
Silnik
benzynowy, 4 suwowy, Briggs&Stratton 295442
Moc silnika
8,8 KW przy 3000 obr./min.
Rodzaj, typ silnika
2 cylindrowy ch odzony powietrzem
Zu ycie paliwa przy 3/4 obci
Pojemno
enia
2,2 l/h
zbiornika paliwa / misy oleju
Czas pracy bez tankowania przy 3/4 obci
10,5 l / 1,7 l
enia
4,8 h
Rozruch
rewersyjny (linka)
Wyposa enie:
AVR, wy cznik przy braku smarowania, 3 gniazda 1-fazowe
(16 A) IP 67, 1 gniazdo 3-fazowe (16 A) IP 67, licznik czasu
pracy, zabezpieczenie przeciwpora eniowe, wielobiegunowy
automat bezpiecznikowy, zabezpieczenie termiczne generatora
i silnika, prze czany miernik obci enia i napi cia, 3-dro ny
zawór do przy czenia dodatkowego zbiornika paliwa, daszek
ochronny, uchwyty transportowe, komplet narz dzi
serwisowych, uchwyty do mocowania agregatu na poje dzie.
Wyposa enie dodatkowe
2,5 m do odpr. spalin, kanister z zestawem do tankowania
w czasie pracy, uziemienie, zdalny START/STOP (pilot).
PRZYK ADOWE ZASTOSOWANIA
ODBIORNIKI
230V 1 ~
400V 3 ~
Pompy, urz dzenia elektryczne (budowlane)
2100 W
3500 W
Elektronarz dzia,
4000 W
-
Elektroniczny sprz t medyczny, komputery, o wietlenie,
ogrzewanie, adowarki akumulatorów, prostowniki.
4700 W
-
Spawarki, przecinarki plazmowe
Elektroda 2,5 mm /160 A
Elektroda 4 mm /220 A
www.eisemann.com.pl
24
BSKA9 / BSKA 9E (082 901/2)
Moc maksymalna (cos
= 0,8)
9900 VA 3~ (1 h / 12 h)
Moc znamionowa (cos
= 0,8)
9000 VA 3~
= 1,0)
5000 VA 1~
Napi cie znamionowe
400/230 V 50 Hz
21,7 A / 1~ 16A
LWA 99 dB (A) / 68 dB (A)
700 x 440 x 580 mm
Ci
133 kg / 136 kg z akumulatorem
ar
Generator
Stopie
IP 54
ochrony
Silnik
benzynowy, 4 suwowy, Briggs&Stratton 303442/7
Moc silnika
Rodzaj, typ silnika
2 cylindrowy (480 cm ) ch odzony powietrzem
Pojemno
enia
2,8 l/h
10,5 l / 1,7 l
enia
3,8 h
Rozruch
BSKA 9 rewersyjny (link ) / BSKA 9E elektryczny i rewersyjny
Wyposa enie:
ODBIORNIKI
230V 1 ~
400V 3 ~
2100 W
4500 W
Elektronarz dzia,
4000 W
-
4700 W
-
www.eisemann.com.pl
25
BSKA 12E / BSKA 12EV (082 124/6)
Moc maksymalna (cos
= 0,8)
12650 VA 3~ (1 h / 12 h)
Moc znamionowa (cos
= 0,8)
11500 VA 3~
= 0,8)
11000 VA 1~
Napi cie znamionowe
400/230 V 50 Hz
48,0 A / 1~ 16A
LWA 98 dB (A) / 66 dB (A)
820 x 440 x 580 mm
Ci
149 kg / 152 z akumulatorem
ar
Generator
Stopie
IP 54
ochrony
Silnik
Moc silnika
Rodzaj, typ silnika
Pojemno
enia
3,5 l/h
10,5 l / 1,7 l
enia
3h
Rozruch
rewersyjny (linka) i elektrostart
Wyposa enie:
ODBIORNIKI
230V 1 ~
400V 3 ~
5000 W
5000 W
Elektronarz dzia,
8000 W
-
8000 W
-
www.eisemann.com.pl
26
BSKA 13E / BSKA 13EV (082 138/9)
Moc maksymalna (cos
= 0,8)
14300 VA 3~ (1 h / 12 h)
Moc znamionowa (cos
= 0,8)
13000 VA 3~
= 0,8)
11000 VA 1~
Napi cie znamionowe
400/230 V 50 Hz
48,0 A / 1~ 16A
LWA 98 dB (A) / 66 dB (A)
820 x 440 x 580 mm
Ci
150 kg / 153 z akumulatorem
ar
Generator
Stopie
IP 54
ochrony
Silnik
Moc silnika
Rodzaj, typ silnika
Pojemno
enia
3,5 l/h
10,5 l / 1,7 l
enia
3h
Rozruch
Wyposa enie:
(16 A) IP 67, 2 gniazda 3-fazowe (16 A) IP 67, licznik czasu
ODBIORNIKI
230V 1 ~
400V 3 ~
5000 W
6500 W
Elektronarz dzia,
8000 W
-
8000 W
-
www.eisemann.com.pl
27
BSKA 13EV Super Silent (082 143)
Moc maksymalna (cos
= 0,8)
14300 VA 3~ (1 h / 12 h)
Moc znamionowa (cos
= 0,8)
13000 VA 3~
= 0,8)
11000 VA 1~
Napi cie znamionowe
400/230 V 50 Hz
48,0 A / 1~ 16A
LWA 91 dB (A) / 56 dB (A)
820 x 440 x 580 mm
Ci
150 kg z akumulatorem
ar
Generator
Stopie
IP 54
ochrony
Silnik
Moc silnika
Rodzaj, typ silnika
Pojemno
enia
4 l/h
12 l / 1,7 l
enia
3h
Rozruch
Wyposa enie:
ODBIORNIKI
230V 1 ~
400V 3 ~
5000 W
6500 W
Elektronarz dzia,
8000 W
-
8000 W
-
www.eisemann.com.pl
28
BSKA 14E/BSKA 14EV (082 140/1)
Moc maksymalna (cos
= 0,8)
14700 VA 3~ (1 h / 12 h)
Moc znamionowa (cos
= 0,8)
13400 VA 3~
= 0,8)
11000 VA 1~
Napi cie znamionowe
400/230 V 50 Hz
48,0 A / 1~ 16A
LWA 96 dB (A) / 61 dB (A)
820 x 440 x 580 mm
Ci
145 kg / 148 kg z akumulatorem
ar
Generator
Stopie
IP 54
ochrony
Silnik
Moc silnika
Rodzaj, typ silnika
Pojemno
enia
3,7 l/h
16,5 l / 1,7 l
enia
4,5 h
Rozruch
Wyposa enie:
ODBIORNIKI
230V 1 ~
400V 3 ~
5000 W
7000 W
Elektronarz dzia,
8000 W
-
8000 W
-
www.eisemann.com.pl
29
ytkownik:
……………………….……………………………………………………………………………………….
KSI
KA SERWISOWA AGREGATU
PR DOTWÓRCZEGO DIN
Eisemann BSKA …………………
o mocy ……… kVA
Producent: Metallwarenfabrik Gemmingen GmbH & Co RFN
www.metallwarenfabrik.com
Importer: Eisemann Polska Sp. z o.o. 85-049 Bydgoszcz, ul. Pomorska 39/10
65/6
www.eisemann.com.pl
Dostawca:
….…………..………………….……………………………………………………………………………..
________________________________________________________________
Ksi ka zawiera 10 stron rejestru zdarze
pr dotwórczego.
obs ugowych agregatu
www.eisemann.com.pl
30
L.p.
Data
godzina
Opis zdarzenia
Uwagi, sposób
za atwienia
www.eisemann.com.pl
Imi i nazwisko
31
L.p.
Data
godzina
Opis zdarzenia
Uwagi, sposób
za atwienia
www.eisemann.com.pl
Imi i nazwisko
32
L.p.
Data
godzina
Opis zdarzenia
Uwagi, sposób
za atwienia
www.eisemann.com.pl
Imi i nazwisko
33
L.p.
Data
godzina
Opis zdarzenia
Uwagi, sposób
za atwienia
www.eisemann.com.pl
Imi i nazwisko
34
L.p.
Data
godzina
Opis zdarzenia
Uwagi, sposób
za atwienia
www.eisemann.com.pl
Imi i nazwisko
35
L.p.
Data
godzina
Opis zdarzenia
Uwagi, sposób
za atwienia
www.eisemann.com.pl
Imi i nazwisko
36
L.p.
Data
godzina
Opis zdarzenia
Uwagi, sposób
za atwienia
www.eisemann.com.pl
Imi i nazwisko
37
L.p.
Data
godzina
Opis zdarzenia
Uwagi, sposób
za atwienia
www.eisemann.com.pl
Imi i nazwisko
38
L.p.
Data
godzina
Opis zdarzenia
Uwagi, sposób
za atwienia
www.eisemann.com.pl
Imi i nazwisko
39
L.p.
Data
godzina
Opis zdarzenia
Uwagi, sposób
za atwienia
www.eisemann.com.pl
Imi i nazwisko
40
U W A G A : WZÓR ZG OSZENIA NAPRAWY GWARANCYJNEJ AGREGATU PR DOTWÓRCZEGO
STRON PROSIMY SKOPIOWA (KSERO), WYPE NI I WYS
W PRZYPADKU AWARII AGREGATU.
miejscowo i data: ……………………………………………………………………
WYPE NIA ZG ASZAJ CY AWARI
MODEL AGREGATU: …………………………………………………………………………………………………………………………………………………………
NUMER FABRYCZNY I ROK PRODUKCJI AGREGATU : …………………………………………………………………………………………………
NUMER I DATA DOKUMENTU SPRZEDA Y (ZALECA SI ZA CZENIE KOPII) : ………………………………………………………………
DOSTAWCA AGREGATU: ........................……………………………………………………………………………………………………………………..
WSKAZANIE LICZNIKA MOTOGODZIN (JE LI AGREGAT JEST WYPOSA ONY): …………………………………………………
DATA OPIS I OKOLICZNO CI STWIERDZONEJ WADY (USTERKI): ….………………………………………………………
………………………………………………………………………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………………………………………………………………………..
ZLECENIODAWCA
IMI I NAZWISKO: ………………………………………………………………………………………………………………………………………….
TELEFON ORAZ FAX : TEL. KOM. ………………………………………….. FAX ………….…………………………………………..…….
NAZWA FIRMY, DOK ADNY ADRES, FAX: ……………………………………………………………………………………………………….
………………………………………………………………………………………………………………………………………………………………………………….
………………………………………………………………………………………………………………………… NIP ...…………………………………………….
W p rzypadk u zg aszania awarii agregatu w trakcie gwarancji
b e zw zg l d n ie k o nie czn y m je st , by ud o st p n i se rw iso wi
o ry g i na ln e g o eg ze mp la rza k a rt y g w aran cy jn e j.
WIADCZENIE:
Niniejszym wyra am zgod na pokrycie wszelkich kosztów oryginalnych materia ów eksploatacyjnych
koniecznych dla prawid owego przeprowadzenia naprawy gwarancyjnej. W sytuacji odrzucenia roszcze
do przeprowadzenia naprawy na gwarancji pokryj wszelkie koszty naprawy oraz transportu agregatu do
i z serwisu.
Ceny towarów i us ug stosowane s wg aktualnego cennika firmy EISEMANN PL SP. Z O.O. i redniego
kursu € NBP z dnia przeprowadzenia naprawy
Prosz o wcze niejsz wycen kosztów naprawy : TAK / NIE
PODPIS PRZYJMUJ CEGO ZLECENIE:
www.eisemann.com.pl
PODPIS ZLECENIODAWCY:
41
Miejscowo
, data: ________________________ r.
KARTA GWARANCYJNA AGREGATU PR DOTWÓRCZEGO HP
TYP: DIN BSKA
_____
NR: _______ Rok produkcji:______
Data dostawy agregatu: ___________________________________________
Nr fabryczny i typ silnika: __________________________________________
Nr fabryczny pr dnicy: ____________________________________________
Data i numer dok. sprzeda y: _______________________________________
Piecz
i podpis sprzedawcy:
Piecz
i podpis gwaranta:
___________________________
___________________________
Na wszystkie produkty marki EISEMANN udzielamy 12 miesi cznego
okresu gwarancji, od dnia przekazania urz dzenia do eksploatacji.
Gwarancji nie podlegaj usterki wynikaj ce z niew ciwej eksploatacji
sprz tu, lub uszkodze spowodowanych czynnikami zewn trznymi.
UWAGI: ___________________________________________
__________________________________________________
Piecz
i podpis odbiorcy: _____________________________
Karta gwarancyjna zosta a sporz dzona w 1 egzemplarzu i stanowi ona jedyny dokument b
podstaw dochodzenia roszcze gwarancyjnych.
cy
Eisemann PL Sp. z o.o. 85-021 Bydgoszcz, ul. Gda ska 65/6
www.eisemann.com.pl
42
UWAGI:
www.eisemann.com.pl
43
UWAGI:
www.eisemann.com.pl
44

X - Eisemann PL

Transkrypt

Podobne dokumenty

Agregat prądotwórczy SMG-27LA-S 27kVA

Agregat prądotwórczy SMG-20LA-S 20kVA

Agregat prądotwórczy SMG-30TE-LS-2 30kVA

KARTA KATALOGOWA

serwis 24h - Agregaty Prądotwórcze Sp. z oo

Agregat - niezbędnik użytkownika

Agregat – specyfikacja
