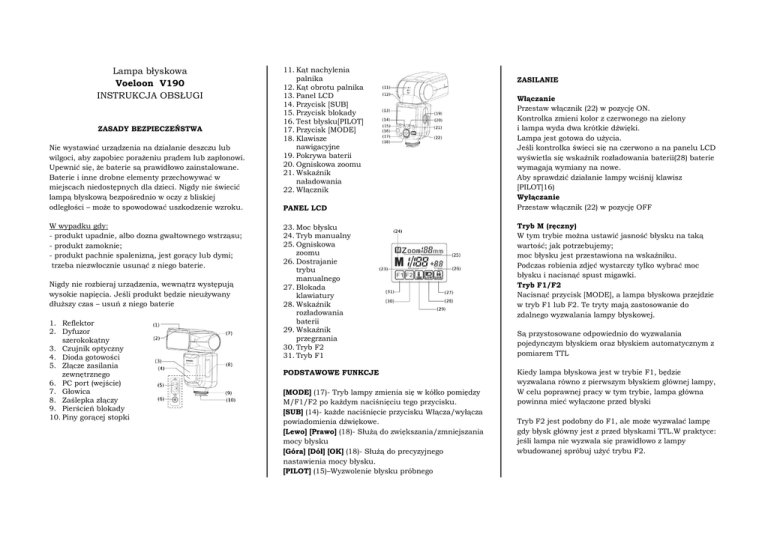

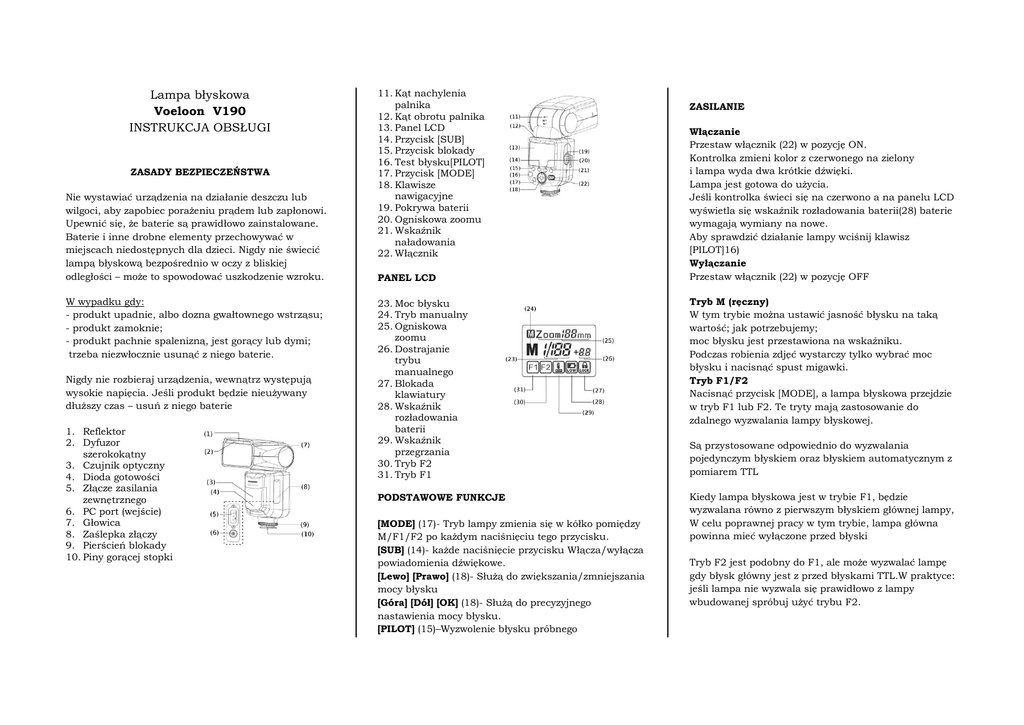

Lampa błyskowa
Voeloon V190
INSTRUKCJA OBSŁUGI
ZASADY BEZPIECZEŃSTWA
Nie wystawiać urządzenia na działanie deszczu lub
wilgoci, aby zapobiec porażeniu prądem lub zapłonowi.
Upewnić się, że baterie są prawidłowo zainstalowane.
Baterie i inne drobne elementy przechowywać w
miejscach niedostępnych dla dzieci. Nigdy nie świecić
lampą błyskową bezpośrednio w oczy z bliskiej
odległości – może to spowodować uszkodzenie wzroku.
W wypadku gdy:
- produkt upadnie, albo dozna gwałtownego wstrząsu;
- produkt zamoknie;
- produkt pachnie spalenizną, jest gorący lub dymi;
trzeba niezwłocznie usunąć z niego baterie.
Nigdy nie rozbieraj urządzenia, wewnątrz występują
wysokie napięcia. Jeśli produkt będzie nieużywany
dłuższy czas – usuń z niego baterie
1. Reflektor
2. Dyfuzor
szerokokątny
3. Czujnik optyczny
4. Dioda gotowości
5. Złącze zasilania
zewnętrznego
6. PC port (wejście)
7. Głowica
8. Zaślepka złączy
9. Pierścień blokady
10. Piny gorącej stopki
11. Kąt nachylenia
palnika
12. Kąt obrotu palnika
13. Panel LCD
14. Przycisk [SUB]
15. Przycisk blokady
16. Test błysku[PILOT]
17. Przycisk [MODE]
18. Klawisze
nawigacyjne
19. Pokrywa baterii
20. Ogniskowa zoomu
21. Wskaźnik
naładowania
22. Włącznik
PANEL LCD
ZASILANIE
Włączanie
Przestaw włącznik (22) w pozycję ON.
Kontrolka zmieni kolor z czerwonego na zielony
i lampa wyda dwa krótkie dźwięki.
Lampa jest gotowa do użycia.
Jeśli kontrolka świeci się na czerwono a na panelu LCD
wyświetla się wskaźnik rozładowania baterii(28) baterie
wymagają wymiany na nowe.
Aby sprawdzić działanie lampy wciśnij klawisz
[PILOT]16)
Wyłączanie
Przestaw włącznik (22) w pozycję OFF
23. Moc błysku
24. Tryb manualny
25. Ogniskowa
zoomu
26. Dostrajanie
trybu
manualnego
27. Blokada
klawiatury
28. Wskaźnik
rozładowania
baterii
29. Wskaźnik
przegrzania
30. Tryb F2
31. Tryb F1
Tryb M (ręczny)
W tym trybie można ustawić jasność błysku na taką
wartość; jak potrzebujemy;
moc błysku jest przestawiona na wskaźniku.
Podczas robienia zdjęć wystarczy tylko wybrać moc
błysku i nacisnąć spust migawki.
Tryb F1/F2
Nacisnąć przycisk [MODE], a lampa błyskowa przejdzie
w tryb F1 lub F2. Te tryty mają zastosowanie do
zdalnego wyzwalania lampy błyskowej.
PODSTAWOWE FUNKCJE
Kiedy lampa błyskowa jest w trybie F1, będzie
wyzwalana równo z pierwszym błyskiem głównej lampy,
W celu poprawnej pracy w tym trybie, lampa główna
powinna mieć wyłączone przed błyski
[MODE] (17)- Tryb lampy zmienia się w kółko pomiędzy
M/F1/F2 po każdym naciśnięciu tego przycisku.
[SUB] (14)- każde naciśnięcie przycisku Włącza/wyłącza
powiadomienia dźwiękowe.
[Lewo] [Prawo] (18)- Służą do zwiększania/zmniejszania
mocy błysku
[Góra] [Dół] [OK] (18)- Służą do precyzyjnego
nastawienia mocy błysku.
[PILOT] (15)–Wyzwolenie błysku próbnego
Są przystosowane odpowiednio do wyzwalania
pojedynczym błyskiem oraz błyskiem automatycznym z
pomiarem TTL
Tryb F2 jest podobny do F1, ale może wyzwalać lampę
gdy błysk główny jest z przed błyskami TTL.W praktyce:
jeśli lampa nie wyzwala się prawidłowo z lampy
wbudowanej spróbuj użyć trybu F2.
Znaczenia kontrolki
Stan
Świeci się kolor
czerwony
Świeci się Kolor
zielony
Świeci się kolor
czerwony przez
długi czas
Znaczenie
Czynność
Ładowanie
-
Lampa jest
gotowa do użycia
-
Baterie
rozładowane
Wymień baterie
Znaczenie sygnałów dźwiękowych
Forma dźwięku
Jeden krótki
dźwięk
Jeden długi dźwięk
Dwa dźwięki
Krótkie dźwięki
przez 15 sekund
Znaczenie
Wciśnięcie przycisku
Sound/Wyłączenie informacji
dźwiękowej
Włączenie informacji
dźwiękowej/Użycie lampy
Lampa jest naładowana i gotowa
do pracy
Przegrzanie lampy
FUNKCJE WSPOMAGAJĄCE
Zmiana ogniskowej zoomu.
V190 posiada regulowany zoom palnika w zakresie
24-180 mm.
Aby zmienić wartość zoomu należy: wcisnąć klawisz
zoom (20) a następnie przy pomocy klawiszy lewo prawo
(18) zwiększyć lub zmniejszyć jego zakres.
Aby potwierdzić wybraną wartość należy ponownie
wcisnąć klawisz zoom.
Blokowanie klawiszy
Po przytrzymaniu przez 2 sekundy klawisza blokady
(15) na ekranie LCD wyświetli się ikona blokady
klawiatury (27)i klawiatura zostanie zablokowana.
Odblokowywanie klawiatury.
Po przytrzymaniu przez 2 sekundy klawisza blokady
(15) z ekranu LCD zniknie ikona blokady klawiatury
(27)i klawiatura zostanie odblokowana.
Reflektor(1) i dyfuzor szerokokątny(2).
W korpusie palnika zainstalowane są dyfuzor oraz
reflektor służące do kontroli nad światłem błyskowym.
Reflektor oraz dyfuzor wysuwają się jednocześnie
z części górnej palnika, ale mogą być używane osobno.
Reflektor służy do ukierunkowania światła odbitego, a
dyfuzor rozprasza światło np. w razie fotografowania z
użyciem obiektywu szerokokątnego. Daje to możliwość
lepszego wypełnienia kadru światłem z lampy błyskowej.
SPECYFIKACJA
Liczba przewodnia 55 (przy ogniskowej zoomu
nastawionej na 180,ISO 100)
Komunikacja dźwiękowa
Zakres zoomu flasha 24-180mm
Ochrona przed przegrzaniem
Tryby pracy: M. SF, SF
Zakres ruchu palnika (pion): -70 ~ 900
Zakres ruchu palnika (poziom): 00 ~ 2700
Zasilanie: 4xAA (Alkaliczne lub Ni-MH)
Ilość wyzwoleń 100-1500
Czas ładowania: 2-5 s
Czas błysku: 1/800 -1/20000 s
Waga: 425g
Kontrola błysku; 22 poziomy mocy błysku (1/1~1/128)
Interfejsy zewnętrzne: gorąca stopka, złącze PC.
