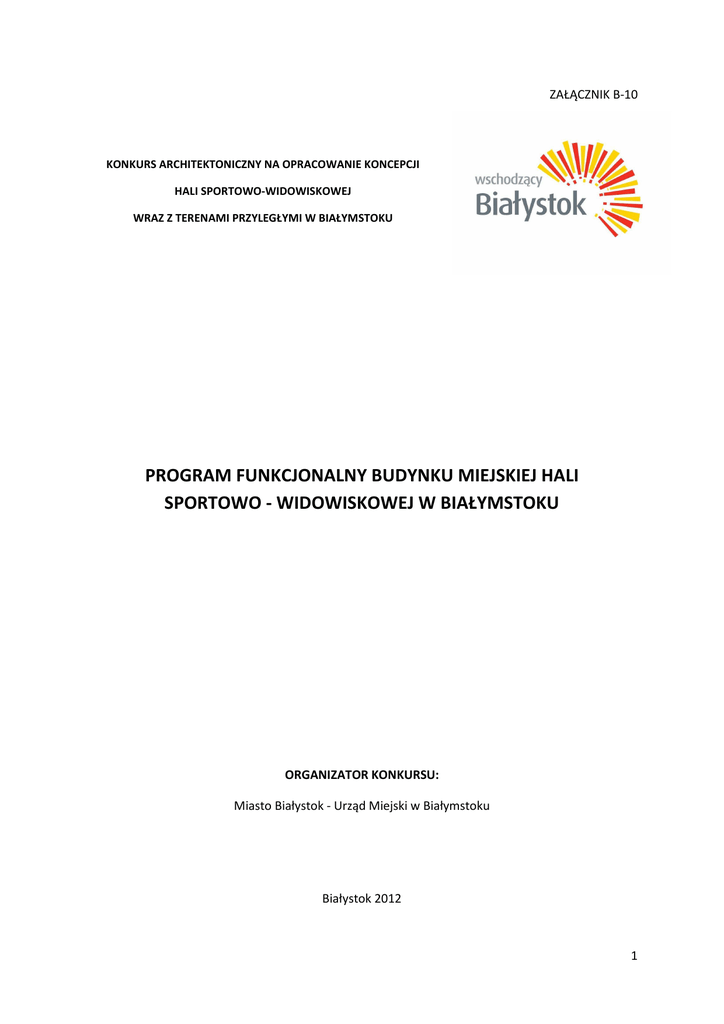

ZAŁĄCZNIK B-10
KONKURS ARCHITEKTONICZNY NA OPRACOWANIE KONCEPCJI
HALI SPORTOWO-WIDOWISKOWEJ
WRAZ Z TERENAMI PRZYLEGŁYMI W BIAŁYMSTOKU
PROGRAM FUNKCJONALNY BUDYNKU MIEJSKIEJ HALI
SPORTOWO - WIDOWISKOWEJ W BIAŁYMSTOKU
ORGANIZATOR KONKURSU:
Miasto Białystok - Urząd Miejski w Białymstoku
Białystok 2012
1
I. ARENA SPORTOWO-WIDOWISKOWA.
Minimalna wielkość areny sportowo-widowiskowej "netto" określona jest gabarytami
proponowanego największego boiska do gier, tzn. piłki nożnej halowej: 44 x 22 m,
z minimalnymi marginesami 2 m ze wszystkich stron. Wielkość areny "brutto" wynikać
będzie z wykresów widoczności, określających położenie najbliższych rzędów widowni stałej,
jak również z wielkości i rozmieszczenia widowni ruchomej. Przy zastosowaniu trybun
rozsuwanych dla widowisk sportowych należy zdefiniować, do czego będzie służyła
przestrzeń po zsunięciu widowni.
Minimalna wysokość nad całą powierzchnią areny = 12,5 m do najniższej konstrukcji lub
instalacji. Położenie sceny zależy każdorazowo od reżysera widowiska, w zwiazku z tym
widownia dostawiana na płycie boiska może mieć różne konfiguracje.
Należy przewidzieć możliwość łatwego podwieszania do konstrukcji nad areną dekoracji
o różnych gabarytach i ciężarze.
Należy zaprojektować możliwość wjazdu na arenę samochodów dostawczych, gabaryt
wjazdu szerokość 3m, wysokość 4 m.
Wskazane jest oświetlenie dzienne areny z możliwością regulacji i zaciemniania;
oświetlenie dzienne zapewni możliwość użytkowania dla celów treningu i bez konieczności
oświetlenia sztucznego.
Wszystkie miejsca na widowni musza mieć możliwość oglądania tablicy (tablic) wyników
i wideo, należy zaprojektować położenie tych tablic.
Należy zaprojektować położenie pomostów oświetleniowych.
II. SALA TRENINGOWA.
Należy zaprojektować salę treningową, która służyć będzie także dla rozgrzewki drużyn
oraz do rozgrywania zawodów towarzyskich z udziałem ok. 200 widzów. Gabaryty sali
treningowej wynikają z wymiarów boiska 44 x 22 m z marginesami 2 m, wysokość netto min.
7 m. Sala winna być oświetlona światłem dziennym regulowanym. Usytuowanie ma
zapewnić łatwe przejście zawodników do areny głównej.
III. POMIESZCZENIA DLA ZAWODNIKÓW I ARTYSTÓW
1. WEJŚCIE DLA ZAWODNIKÓW I ARTYSTÓW
Wejście dla zawodników i artystów prowadzić powinno z wydzielonego parkingu przy
hali. Możliwe jest także wejście z podziemnego lub naziemnego garażu, pod warunkiem, że
droga ta będzie komunikacyjnie wydzielona. Wejście powinno być kontrolowane przez
portiera.
2. PRZEBIERALNIE ZBIOROWE I ZESPOŁY SANITARNE
Należy zaprojektować 4 przebieralnie dla drużyn, każda na 25 zawodników, ok. 35 m2,
oraz 2 przebieralnie dla drużyn, każda na 15 zawodników, ok 25 m2. W przebieralniach
przewiduje się szafki, ławy, wieszaki i stół do masażu. Przy każdej przebieralni odpowiedni
zespól sanitarny, złożony z umywalni (2-3 szt.), WC (2 szt.), natrysków (6-4 szt.). Ze względu
na wymienność użytkowania w każdym zespole należy projektować pisuary w osobnym
pomieszczeniu (4 szt.). Dwie mniejsze przebieralnie powinny być przystosowane do
użytkowania przez niepełnosprawnych.
2
3. PRZEBIERALNIE INDYWIDUALNE
Należy zaprojektować 4 przebieralnie indywidualne dla artystów, każda ok. 12 m2
z WC, umywalką i natryskiem. W dwóch przebieralniach należy przewidzieć pisuary.
4. SZATNIE DLA ORKIESTRY I CHÓRU.
Należy zaprojektować 2 szatnie dla członków chóru i orkiestry, każda po ok. 40 m2
(jedna dla kobiet, druga dla mężczyzn). Przy szatniach: 2 WC i 4 umywalnie. Obok powinien
znajdować się magazyn na instrumenty muzyczne, ok. 15 m2.
5. PRZEBIERALNIE DLA BALETU.
Należy zaprojektować 2 przebieralnie dla zespołów baletowych, każda po ok. 40 m2
(jedna dla kobiet, druga dla mężczyzn). Przy przebieralniach zespoły sanitarne, każdy z WC
(2 szt.) umywalki (4 szt.) natryski (4 szt.).
6. WEJŚCIE NA ARENĘ.
Przed wejściem sportowców na arenę należy zaprojektować odpowiednią przestrzeń,
służącą do formowania uroczystego przemarszu. Wejście to o szer. 2,40 m. powinno
znajdować się na przeciwko loży prezydenckiej.
7. BUFET I POCZEKALNIA.
Należy zaprojektować pomieszczenie odpoczynku zawodników (ok. 50 m2)
z niewielkim bufetem, serwującym napoje i gotowe dania.
8. SALA ZEBRAŃ.
Sala zebrań zawodników przewidziana jest na 50 osób, podłoga płaska.
9. POKOJE TRENERÓW.
Należy zaprojektować 2 pokoje trenerów w pobliżu zespołów przebieralni
zawodników, każdy po ok. 15 m2, z zespołem sanitarnym: WC, umywalka, natrysk.
10. POKÓJ PIERWSZEJ POMOCY.
Pokój ten o pow. ok 25 m2 powinien znajdować się w pobliżu wejścia zawodników na
arenę i powinien mieć łatwy dostęp do stanowiska karetki na zewnątrz lub wewnątrz.
11. POKÓJ LEKARSKI.
Pokój ten o pow. ok. 20 m2 służy do konsultacji medycznych.
12. ZESPÓŁ BADAŃ ANTY-DOPINGOWYCH .
Należy zaprojektować: poczekalnię (8 krzeseł), 2 WC z umywalkami, 1 natrysk,
1 pokój lekarski ok. 15 m2, magazynek ok. 10 m2.
13. ROZGRZEWKA I ODNOWA.
Rozgrzewka indywidualna przed zawodami i odnowa sportowców przewidziane są
w zespole rekreacyjnym, użytkowanym także komercyjnie. Zespół ten powinien mieć
dogodne połączenie z zespołem przebieralni zawodników oraz mieć kontrolowane
bezpośrednie dojście z zewnątrz.
3
Zespół składa się z następujacych pomieszczeń:
a) Hol wejściowy dla użytkowników z zewnątrz, przy holu portiernia i kasa, WC,
wypożyczalnia,
e)
f)
g)
h)
i)
j)
k)
l)
m)
n)
o)
ZESPÓŁ ODNOWY:
Szatnia ubrań wierzchnich na ok 60 użytkowników,
Pomieszczenie obsługi ok. 20m2,
Przebieralnie 2 szt. dla kobiet i dla mężczyzn, z zamykanymi szafkami, z 2 kabinami do
przebierania i WC,
2 kabiny sauny (męska i damska), na 6 osób każda,
2 kabiny parowe (męska i damska), na 4 osoby każda,
2 kabiny wellness (męska i damska), na 4 osoby każda,
2 zespoły natrysków (męski i damski) po 6 szt.,
WC z umywalkami: 2 WC damskie, 1 WC + 2 pisuary męskie,
Zespół wypoczynowy wspólny, 20 leżanek i bufet napojów,
grota solna ok. 20 m2,
1 pomieszczenie krioterapii n 4 osoby z przedsionkiem ok. 60 m2,
pomieszczenie masażu ok. 15 m2,
pomieszczenie naświetlań 4 stanowiska, ok. 30 m2,
pomieszczenie obsługi lekarskiej ok. 20 m2,
p)
q)
r)
s)
t)
ZESPÓŁ REKREACJI (ROZGRZEWKI):
Sala ćwiczeń siłowych, stepperów itp. - ok. 60m2,
magazyn ok 10 m2,
sala do ćwiczeń zbiorowych, aerobik ok. 100 m2,
pokój instruktorów ok. 12 m2,
sanitariaty: WC i umywalki 2 szt. po ok. 15 m2, dostosowane dla niepełnosprawnych.
b)
c)
d)
IV. WIDOWNIA
Przyjmuje sie widownię na 5000 widzów na trybunach stałych i 1000 na rozsuwanych
(łącznie nieprzekraczalna wielkość 6000 widzów). Liczba 5000 nie obejmuje widzów widowni
dostawianej na płycie w razie koncertu, lóż biznesowych VIP, lóż honorowych i miejsc dla
mediów.
Szerokość trybun powinna mieć nie mniej niż 80 cm i nie więcej niż 85 cm, szerokość
siedzisk 50 cm ( z wyjatkiem miejsc VIP i mass-mediów). Wszystkie miejsca powinny mieć
prawidłową widoczność na zewnętrzne linie największego boiska ( piłka nożna halowa),
przewyżkę należy przyjąć = 12 cm, wyjatkowo = 9 cm. Sposób napełniania/ ewakuacji
widowni zależy od koncepcji projektanta - przy uwzględnieniu obowiązujących norm.
Należy zaprojektować 30 miejsc dla niepełnosprawnych na wózkach, powierzchnię
1 miejsca = 80 x 150 cm. Miejsca te powinny zapewnić dobry ogląd boiska (nie mogą
znajdować sie na poziomie areny), mieć łatwy dostęp z parkingów przy pomocy wind lub
ramp, oraz dogodne połączenie z WC.
4
1. WEJŚCIA DLA WIDZÓW
Wejścia widzów do budynku powinny korespondować z odpowiednimi sektorami.
Strefy wejściowe powinny umożliwić kontrolę wstępu oraz w razie potrzeby kontrolę
wnoszonych przedmiotów lub w wyjątkowych wypadkach ustawienie aparatów skanujących.
Należy przewidzieć dobre wejście/wyjście widzów na arenę w razie koncertów. Komunikacja
pionowa odbywa się zasadniczo klatkami schodowymi, możliwe są także rampy.
Komunikacja dla niepełnosprawnych, VIP i Mass Mediów windami. Oprócz wejść należy
zaprojektować dodatkowe drogi i wyjścia ewakuacyjne, zgodne z odpowiednimi przepisami.
Przyjmuje się minimum 8 minut na opuszczenie wszystkich miejsc na widowni i wyjście na
zewnątrz.
2. KASY
Punkty sprzedaży biletów w liczbie 4 stanowiska po 2 osoby, można przyjąć
w budynku hali- dostępne od zewnątrz, lub w specjalnych kioskach lub kiosku poza obrysem
budynku. Zakłada się, że duża część biletów sprzedawana będzie w przedsprzedaży on-line.
3. PROMENADY I KULUARY
Wejścia do odpowiednich sektorów połączone są przez jedną lub dwie promenady
oraz kuluary. Znajdują sie tam także szatnie, sanitariaty, gastronomia i kioski komercyjne.
Wielkość i rozmieszczenie tych promenad i kuluarów zależy od decyzji projektanta.
4. SZATNIE WIDZÓW
Użytkownicy hal sportowych stosunkowo rzadko oddają ubrania wierzchnie do szatni,
jednak w okresie zimowym należy przewidzieć taką możliwość. Możliwe jest
zaprojektowanie w pobliżu stref wejściowych stałych szatni, lub też zaprojektowanie
pomieszczeń, do których w razie potrzeby wstawiane będą wieszaki. Pomieszczenia te mogą
być przystosowane także do innych funkcji. Należy przyjąć pow. szatni na ok. 500 m2.
5. SANITARIATY WIDZÓW
Należy zapewnić łatwy i szybki dostęp z poszczególnych sektorów do sanitariatów.
Należy przyjmować na każde 1000 widzów: 5 misek ustępowych kobiet, 3 miski ustępowe
mężczyzn, 4 pisuary, 1 umywalka na 3 miski ustępowe lub pisuar. Dla niepełnosprawnych na
wózkach należy przyjąć 1 WC na 12 osób. Przy programie sanitariatów należy uwzględnić
widzów, którzy będą przebywać na arenie w czasie koncertów.
6. GASTRONOMIA - BUFETY
Bufety powinny być łatwo dostępne dla każdej kondygnacji trybun. Powinny mieć
miejsca do siedzenia (opcja) i stoliki do konsumpcji na stojąco. Orientacyjnie należy przyjąć
8 mb. lady na 1000 widzów z odpowiednim zapleczem i możliwością łatwej dostawy. Należy
przewidzieć gastronomię dostępną dla widzów, przebywających na arenie w czasie
koncertów. Bufety powinny być zamykane, gdy będą nieczynne. Bufety powinny posiadać
magazyny, przygotowalnie i pomieszczenia sanitarne dla personelu.
7. KIOSKI KOMERCYJNE
Kioski komercyjne, zajmujące się sprzedażą pamiątek, projektowane są przy
promenadach, na każdej promenadzie po 1 do 2 kiosków. Oprócz tego wskazane jest
5
zaprojektowanie kilku (2-4) "aneksów komercyjnych", wynajmowanych w razie potrzeby
poszczególnym sprzedawcom. Wielkość kiosków zależy od decyzji projektanta.
V. ORGANIZACJA ZAWODÓW
Należy zaprojektować następujące pomieszczenia niedaleko wejścia na arenę:
1. Pokoje dla organizatorów 2 x ok. 15 m2,
2. Komisja techniczna ok. 25 m2,
3. Komisja odwoławcza ok. 15 m2,
4. Pokój hostes ok. 15 m2,
5. Salonik VIP ok. 20 m2,
6. 2 pokoje sędziowskie po ok. 20 m2, z sanitariatami,
7. Sanitariaty dla pkt 1 - 5, ok. 20 m2.
Należy zaprojektować w odpowiednim miejscu, z dobrym widokiem na arenę
i widownię, następujące pomieszczenia:
8. Centrala ochrony i p.poż ok 45 m2 z WC,
9. Pomieszczenie tablicy wyników i spikera ok. 15 m2,
10. Pomieszczenie oświetleniowca ok 15m2,
11. Pomieszczenie nagłośnienia ok. 15 m2,
12. Pomieszczenie reżysera widowisk ok 20 m2,
13. Sanitariaty dla pkt 9-12 ok 15 m2.
VI. ZESPÓŁ VIP
1. BALKON VIP
Zespół o podwyższonym standardzie (balkon VIP) obejmuje 200 foteli w miejscu
o dobrej widoczności na arenę, odseparowanych od strefy widzów i dostępny niezależnymi
wejściami od strony parkingu otwartego lub zamkniętego. Przy wejściu (wejściach) należy
zaprojektować kontrolę dostepu i recepcję z informacją, ok. 25 m2. Komunikacja z trybunami
odbywa się przy pomocy wind i klatek schodowych. Trybuny o odpowiedniej szerokości,
umożliwiającej ustawienie wygodnych foteli i dostęp stewardów. Połączenie pionowe
z salonikiem VIP przy arenie.
2. LOŻA PREZYDENCKA
Loża prezydencka powinna być usytuowana w najlepszym miejscu na trybunach. Jest
to pomieszczenie ok 40 m2 widokiem na arenę, oszklone, z możliwością otwarcia.
Z pomieszczenia można przejść do foteli zewnętrznych (20 szt.). Przy pomieszczeniu znajduje
się kuchenka, WC i pomieszczenie stewartów. Dostęp do loży specjalna windą i klatką
schodową z parkingu lub wejścia VIP. Połączenie z zespołem VIP i restauracją.
3. SANITARIATY VIP
Należy zaprojektować zespół 5 WC i 9 pisuarów z umywalkami dla mężczyzn i zespół
6 WC z umywalkami dla kobiet, niezależnie od sanitariatów w lożach.
4. GASTRONOMIA VIP
Na zapleczu balkonu VIP należy zaprojektować zamykane pomieszczenie z tzw stołem
szwedzkim, z kredensem i podgrzewaniem posiłków, ok 50 m2. Dostawy gastronomii zależne
będzie od przyjetego systemu dostawy i przygotowania żywności dla całego obiektu.
6
5. SALE ZEBRAŃ VIP
Należy zaprojektować 2 sale zebrań VIP, każda ok. 40 m2.
VII. MEDIA: PRASA, RADIO, TELEWIZJA
1. WEJŚCIE I AKREDYTACJA
Wejście do zespołu mediów jest niezależne z parkingu zewnętrznego lub (i) z garażu
wewnętrznego. W holu wejściowym projektuje się kontrolę dostępu i akredytację - należy
przewidzieć 6 stanowisk.
2. SEKTOR MEDIÓW NA TRYBUNACH.
Sektor mediów na trybunach powinien umożliwiać pracę 100 komentatorów
i znajdować się w możliwie najlepszym widokowo miejscu. Sektor ten powinien mieć dobre
połączenie z pokojem pracy mediów, dostęp do niego prowadzi wydzieloną komunikacją
z holu wejściowego mediów. Stanowiska komentatorów znajdują się na trybunach
o szerokości min. 120 cm, oprócz krzeseł znajdują się tam stoliki.
3. POKÓJ PRACY MEDIÓW.
Pokój pracy ok. 120m2, z bufetem i 2 WC powinien umożliwiać szybkie dojście
z trybun i mieć połączenie ze strefą mieszaną na poziomie areny.
4. KABINY KOMENTATORÓW.
Komentatorzy radia i TV powinni mieć 3 osobowe kabiny o pow. min 15 m2,
usytuowane nad trybunami z dobrym widokiem areny; należy zapewnić min. 5 kabin
radiowych i 5 telewizyjnych z dostępem do WC.
5. STUDIA TELEWIZYJNE
Należy zaprojektować 2 studia TV po ok. 25 m2 w pobliżu strefy mieszanej oraz
1 studio ok. 50 m2 z panoramicznym widokiem na arenę z pokojem kontrolnym ok. 30 m2.
6. POKÓJ KONFERENCJI PRASOWYCH
Pokój konferencji prasowych na ok. 100 miejsc z 3 kabinami tłumaczy należy
zaprojektować w pobliżu strefy mieszanej. Pożądana podłoga amfiteatralna.
7. STREFA MIESZANA
W strefie mieszanej spotykają się zawodnicy i przedstawiciele mediów. Jest to zwykle
hol ze stolikami, niewielkim bufetem i W, połączony kontrolowanym dostępem z sektorem
zawodników, z drugiej strony z sektorem mediów. Wielkość strefy ok. 40 m2.
8. POKÓJ PIERWSZYCH WYWIADÓW
Pokój pierwszych wywiadów znajduje się w pobliżu sektora zawodników, wielkość
ok. 20 m2.
9. POKOJE AGENCJI
Należy zaprojektować 5 pokoi po 20 m2 do wynajmowania dla agencji prasowych;
w pobliżu wejścia dla mediów.
7
VIII. POWIERZCHNIE KOMERCYJNE
1. RESTAURACJA
Należy zaprojektować restaurację na 150 osób z odpowiednim zapleczem
i z widokiem na arenę. Do restauracji powinno prowadzić osobne wejście tak, aby mogła być
użytkowana niezależnie od imprez na arenie. W pobliżu sanitariaty o. 40 m2.
2. BAR KAWOWY
Należy zaprojektować bar kawowy na ok. 50 osób z odpowiednim zapleczem na
poziomie wejścia widzów do budynku, dostępny zarówno od strony promenady jak
i z zewnątrz przez odrębne wejście, tak, aby mógł być użytkowany niezależnie od imprez na
arenie. W pobliżu sanitariaty.
Uwaga: wskazane jest zapewnienie sprawnych połączeń dostaw i wynoszenia
odpadkówz zapleczy gastronomicznych, z preferencją do kumulowania tych zapleczy.
3. ZESPÓŁ KONFERENCYJNY
a) Hol wejsciowy ok. 60 m2. W holu przewidzieć kontrolę dostępu i akredytację
z 2 stanowiskami. Obok holu szatnia ubrań wierzchnich na 100 wieszaków.
b) Sala zebrań na 150 foteli z miejscem na niewielką scenę, 3 kabinami tłumaczy,
2 kabinami technicznymi, z możliwością podziału na dwie równe części.
c) Sala konferencyjna na 40 miejsc przy eliptycznym stole.
d) Pokój konferencyjny na 10 osób.
e) Magazyn zespołu konferencyjnego ok. 20m2.
f) Kierownictwo zespołu konferencyjnego 1 pokój 20m2.
g) Sanitariaty zespołu konferencyjnego.
4. POWIERZCHNIA KOMERCYJNA
Należy zaprojektować powierzchnię komercyjną do zagospodarowania przez
przyszłych nabywców; możliwe przeznaczenie docelowe to gastronomia, handel, biura.
Powierzchnia ta ok. 3000 m2 musi mieć możność niezależnego funkcjonowania, jednak
wskazane jest połączenie z promenadą / kuluarami.
IX. ADMINISTRACJA I LOGISTYKA HALI
Zespół administracji hali powinien mieć osobne wejście i połączenie z odpowiednim
parkingiem. Przewiduje się następujące pomieszczenia:
1. Hol wejściowy z recepcją ok. 25 m2. Przy holu pokój portiera i WC.
2. Pokój dyrektora ok. 30 m2.
3. Pokoje zastępców 2 x 20 m2.
4. Sekretariat 2 stanowiska ok. 30 m2.
5. Poczekalnia ok 12 m2.
6. Dział techniczny 2 pokoje po ok. 15 m2.
7. Dział finansowy 2 pokoje 15m2 i 20 m2.
8. Dział marketingu ok. 30 m2.
9. Pokój konferencyjny ok. 40 m2.
10. Centralny monitoring ok. 20 m2.
8
11. Pokój ochrony z WC ok. 20 m2.
12. Serwer ok. 15 m2.
13. Bufet pracowniczy ok. 25 m2.
14. Sanitariaty ok. 36 m2.
X. MAGAZYNY
Rozmieszczenie magazynów powinno odpowiadać zasadniczym funkcjom budynku
oraz umożliwiać łatwy transport z zewnątrz.
1. MAGAZYN KRZESEŁ ok. 100 m2, powinien umożliwiać szybki transport krzeseł na arenę
sportowo-widowiskową.
2. MAGAZYN SPRZĘTU SPORTOWEGO ok. 50 m2 w pobliżu areny, wys. min. 4 m.
3. MAGAZYN DEKORACJI ok. 30 m2, w pobliżu areny, wys. min. 4 m.
4. MAGAZYN SPRZĘTU CZYSZCZĄCEGO ok. 20 m2, w pobliżu szatni zespołów czyszczących.
5. MAGAZYN TECHNICZNY ok. 40 m2, zawiera części do konserwacji.
6. MAGAZYN OGRODNIKA ok. 30 m2, dostępny z zewnątrz.
7. MAGAZYNKI SPRZĄTACZEK, 6 szt. po ok. 12m2, rozmieszczone na wszystkich
kondygnacjach.
XI. POMIESZCZENIA TECHNICZNE
1. WENTYLATORNIE
Wielkość i położenie wentylatorni należy zaproponować zgodnie z przyjętą koncepcją
wentylacji/klimatyzacji.
2. TRAFOSTACJA I ROZDZIELNIE.
Należy zaproponować miejsce trafo, rozdzielni i agregatu - ok. 100 m2.
3. ZBIORNIK WODY DESZCZOWEJ
Należy zaprojektować zbiornik wody deszczowej do spłukiwania toalet i podlewania.
Wielkość zależy od projektanta.
4. Na tym etapie nie jest konieczne projektowanie węzła cieplnego, przyłącza wody,
przyłącza gazu, rozdzielni piętrowych.
Uwaga: jeśli przed ilością żądanej powierzchni w m2 pomieszczenia figuruje skrót "ok."
(około) oznacza to, że możliwa jest tolerancja plus/minus 10% w stosunku do podanej
liczby.
9
