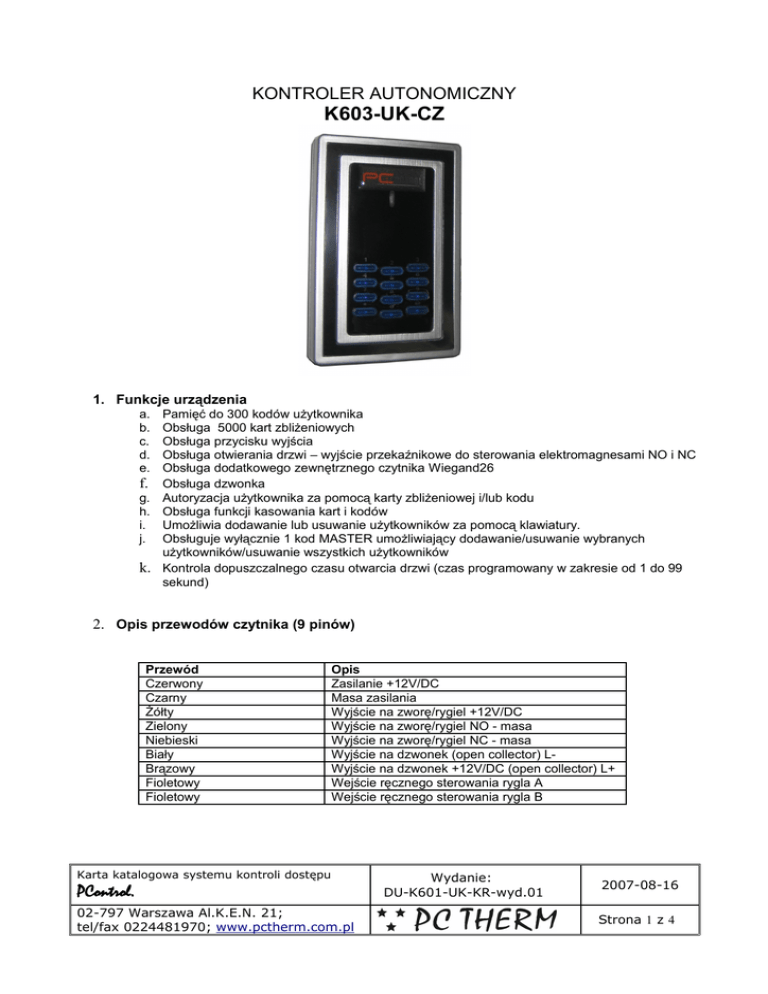

SYSTEM KONTROLI DOSTĘPU PCONTROL

KONTROLER AUTONOMICZNY
K603-UK-CZ
1. Funkcje urządzenia
a.
b.
c.
d.
e.
Pamięć do 300 kodów użytkownika
Obsługa 5000 kart zbliżeniowych
Obsługa przycisku wyjścia
Obsługa otwierania drzwi – wyjście przekaźnikowe do sterowania elektromagnesami NO i NC
Obsługa dodatkowego zewnętrznego czytnika Wiegand26
f. Obsługa dzwonka
g. Autoryzacja użytkownika za pomocą karty zbliżeniowej i/lub kodu
h. Obsługa funkcji kasowania kart i kodów
i. Umożliwia dodawanie lub usuwanie użytkowników za pomocą klawiatury.
j. Obsługuje wyłącznie 1 kod MASTER umożliwiający dodawanie/usuwanie wybranych
użytkowników/usuwanie wszystkich użytkowników
k. Kontrola dopuszczalnego czasu otwarcia drzwi (czas programowany w zakresie od 1 do 99
sekund)
2. Opis przewodów czytnika (9 pinów)
Przewód
Czerwony
Czarny
Żółty
Zielony
Niebieski
Biały
Brązowy
Fioletowy
Fioletowy
Opis
Zasilanie +12V/DC
Masa zasilania
Wyjście na zworę/rygiel +12V/DC
Wyjście na zworę/rygiel NO - masa
Wyjście na zworę/rygiel NC - masa
Wyjście na dzwonek (open collector) LWyjście na dzwonek +12V/DC (open collector) L+
Wejście ręcznego sterowania rygla A
Wejście ręcznego sterowania rygla B
Karta katalogowa systemu kontroli dostępu
PControl.
02-797 Warszawa Al.K.E.N. 21;
tel/fax 0224481970; www.pctherm.com.pl
Wydanie:
DU-K601-UK-KR-wyd.01
2007-08-16
Strona 1 z 4
Złączka 2 – czytnik zewnętrzny Wiegand 26 (4 piny)
Przewód
Czerwony
Czarny
Zielony
Biały
Opis
Zasilanie +12V/DC
Masa zasilania
Wiegand D0
Wiegand D1
3. Czytnik wyposażono w 3 diody LED, które sygnalizują:
a. Dioda czerwona – stan gotowości
b. Dioda zielona – autoryzacja użytkownika po przyłożeniu karty lub/i wpisaniu kodu z klawiatury
c. Dioda żółta – urządzenie w trybie programowania
4. Programowanie czytnika
Aby wejść do trybu programowania należy użyć kodu MASTER
•
Uruchamianie trybu programowania
Krok 1. Przytrzymaj , czytnik wyda pojedynczy sygnał dźwiękowy, zapali się żółta dioda
oznaczająca, że czytnik jest w trybie programowania.
Krok 2. Wprowadź 6-cyfrowy kod MASTER i zatwierdź go przyciskiem dzwonka , Przyjęcie kodu
MASTER sygnalizowane jest mrugnięciem zielonej diody oraz sygnałem dźwiękowym.
Krok 3. Aby wyjść z trybu programowania przytrzymaj ponownie . Wyjście z trybu programowania
czytnik zasygnalizuje mrugnięciem zielonej i żółtej diody oraz sygnałem dźwiękowym.
•
Konfiguracja funkcji dodatkowych – patrz tabela, str. 4.
Przykład programowania:
1 – dodanie nowego kodu użytkownika „784512”, 2 – Zmiana kodu MASTER z domyślnego „123456” na
„369852”, 3 – wyjście z trybu programowania
•
•
•
•
•
 - wejście trybu wprowadzania kodu MASTER
123456  - wejście to trybu programowania za pomocą kodu MASTER
02  784512  - dodanie nowego kodu użytkownika
00  369852  - zmiana kodu MASTER
 - wyjście z trybu programowania
Uwagi:
„*” przycisk anulowania. Przyciśnij nie dłużej niż 2 sekundy – wychodzi z trybu programowania
„” przycisk potwierdzenia. Przyciśnij, aby zatwierdzić ustawienia.
5. Dane techniczne
Zasilanie: 12 – 15 Vdc
Pobór prądu: Maksymalnie 80mA (bez elektromagnesu)
Maksymalne obciążenie styku przekaźnika: 3000mA/3s, ciągły <500mA
Zakres temperatury pracy: -20 …+60°C
Wilgotność względna otoczenia: od 20 do 90%
Wymiary: 110 x 68 mm
Uwaga: Może nastąpić problem dostępu do danych przy nieregularnym napięciu zasilacza.
Obudowa z tworzywa sztucznego.
Karta katalogowa systemu kontroli dostępu
PControl.
02-797 Warszawa Al.K.E.N. 21;
tel/fax 0224481970; www.pctherm.com.pl
Wydanie:
DU-K601-UK-KR-wyd.01
2007-08-16
Strona 2 z 4
6. Nastawy fabryczne
•
•
•
Kod MASTER to „123456”. Należy zmienić kod po instalacji urządzenia.
Czas otwarcia rygla to 6 sekund
Tryb autoryzacji: Tylko karta
7. Instrukcja montażu
•
•
•
•
Odkręcić wkręt na obudowie i oddzielić pokrywę od podstawy
Wywiercić 4 otwory, aby przymocować podstawę do ściany
Podłączyć przewody
Założyć pokrywę i wkręcić wkręt
Uwaga: Nie instalować czytnika w pobliżu źródeł ciepła i w miejscach narażonych na deszcz i słońce.
Konserwacja: Czytnik nie posiada części nadających się do naprawy. W przypadku problemów odłącz
zasilanie i skontaktuj się z dystrybutorem.
Zawartość opakowania: 1 x kontroler K601-UK-KR, 2 x przewód ze złączkami, 1 x instrukcja obsługi, 4 x
wkręt montażowy
Karta katalogowa systemu kontroli dostępu
PControl.
02-797 Warszawa Al.K.E.N. 21;
tel/fax 0224481970; www.pctherm.com.pl
Wydanie:
DU-K601-UK-KR-wyd.01
2007-08-16
Strona 3 z 4
Kod funkcji
dodatkowej
Opis funkcji
Programowanie
00 
Zmiana Kodu
MASTER
Wpisz 00 , wprowadź 6-cyfrowy kod i potwierdź przyciskiem dzwonka
01 
Dodanie nowej karty
użytkownika
(przyłożenie karty)
Wpisz 01  aby wejść do trybu dodawania nowych kart użytkowników.
Przyłóż nowe karty do czytnika.
Naciśnij  aby zakończyć.
02 
Dodanie nowego
kodu użytkownika
Wpisz 02  aby wejść do trybu dodawania nowego kodu użytkownika.
Wprowadź 6-cyfrowy kod użytkownika i potwierdź go przyciskiem
dzwonka  Kod został dodany. Możesz wprowadzić maksymalnie 100
kodów użytkowników.
Naciśnij  aby zakończyć.
03 
Usuwanie wszystkich
kart użytkownika
Wpisz 03 .
Wpisz 00 i potwierdź przyciskiem dzwonka 
Naciśnij  aby zakończyć.
03 
Usuwanie wybranej
karty użytkownika
(przyłożenie karty)
Wpisz 03 .
Przyłóż do czytnika karty, które chcesz usunąć.
Naciśnij  aby zakończyć.
04 
Usuwanie wszystkich
kodów użytkowników
Wpisz 04 .
Wpisz 00 i potwierdź przyciskiem dzwonka 
Naciśnij  aby zakończyć.
04 
Usuwanie
wybranego kodu
użytkownika
Wpisz 04 .
Wpisz kod użytkownika
Naciśnij  aby zakończyć.
05 
Programowanie
czasu otwarcia rygla
Wpisz 05 .
Wpisz 2-cyfrowy czas w zakresie od 01 do 99 i potwierdź przyciskiem
dzwonka . Naciśnij  aby zakończyć.
06 
Ustawienia karty i
kodu
Wpisz 06 .
Wpisz 2-cyfrową liczbę w zakresie od 00 do 02 i potwierdź przyciskiem
dzwonka . Naciśnij  aby zakończyć.

Karta katalogowa systemu kontroli dostępu
PControl.
02-797 Warszawa Al. K.E.N. 21;
tel/fax 0224481970; www.pcontrol.pl
Wydanie:
DU-K601-UK-KR-wyd.01
Sygnał
Gdy poprawnie: zielona dioda zamruga i
pojedynczy sygnał dźwiękowy
Gdy błędnie: czerwona dioda zamruga i
podwójny sygnał dźwiękowy
Gdy poprawnie: zielona dioda zamruga i
pojedynczy sygnał dźwiękowy
Gdy błędnie: czerwona dioda zamruga i
podwójny sygnał dźwiękowy
Gdy poprawnie: zielona dioda zamruga i
pojedynczy sygnał dźwiękowy
Gdy błędnie: czerwona dioda zamruga i
podwójny sygnał dźwiękowy
Gdy poprawnie: zielona dioda zamruga i
pojedynczy sygnał dźwiękowy
Gdy błędnie: czerwona dioda zamruga i
podwójny sygnał dźwiękowy
Gdy poprawnie: zielona dioda zamruga i
pojedynczy sygnał dźwiękowy
Gdy błędnie: czerwona dioda zamruga i
podwójny sygnał dźwiękowy
Gdy poprawnie: zielona dioda zamruga i
pojedynczy sygnał dźwiękowy
Gdy błędnie: czerwona dioda zamruga i
podwójny sygnał dźwiękowy
Gdy poprawnie: zielona dioda zamruga i
pojedynczy sygnał dźwiękowy
Gdy błędnie: czerwona dioda zamruga i
podwójny sygnał dźwiękowy
Gdy poprawnie: zielona dioda zamruga i
pojedynczy sygnał dźwiękowy
Gdy błędnie: czerwona dioda zamruga i
podwójny sygnał dźwiękowy
Gdy poprawnie: zielona dioda zamruga i
pojedynczy sygnał dźwiękowy
Gdy błędnie: czerwona dioda zamruga i
podwójny sygnał dźwiękowy
9.12.2008
Strona 4 z 4
Uwagi
Nastawy fabryczne: 123456
Zapamiętaj nowy kod master
po zmianie!
Dodawanie karty za pomocą
przyłożenia do czytnika.
Kod musi być 6 cyfrowy.
Usuwanie karty za pomocą
przyłożenia do czytnika.
01 oznacza otwarcie rygla
przez 1 sekundę, max to 99
sekund.
Nastawy fabryczne: 06
00 – tylko karta
01 – karta i kod (najpierw
karta później kod)
02 – karta lub kod
Nastawy fabryczne: 00
