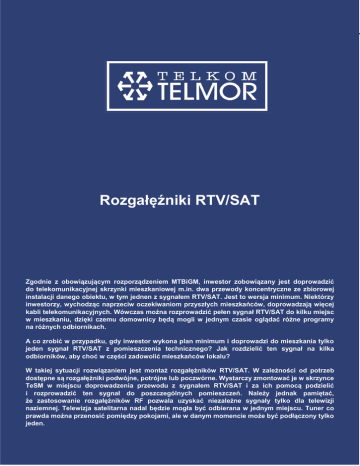

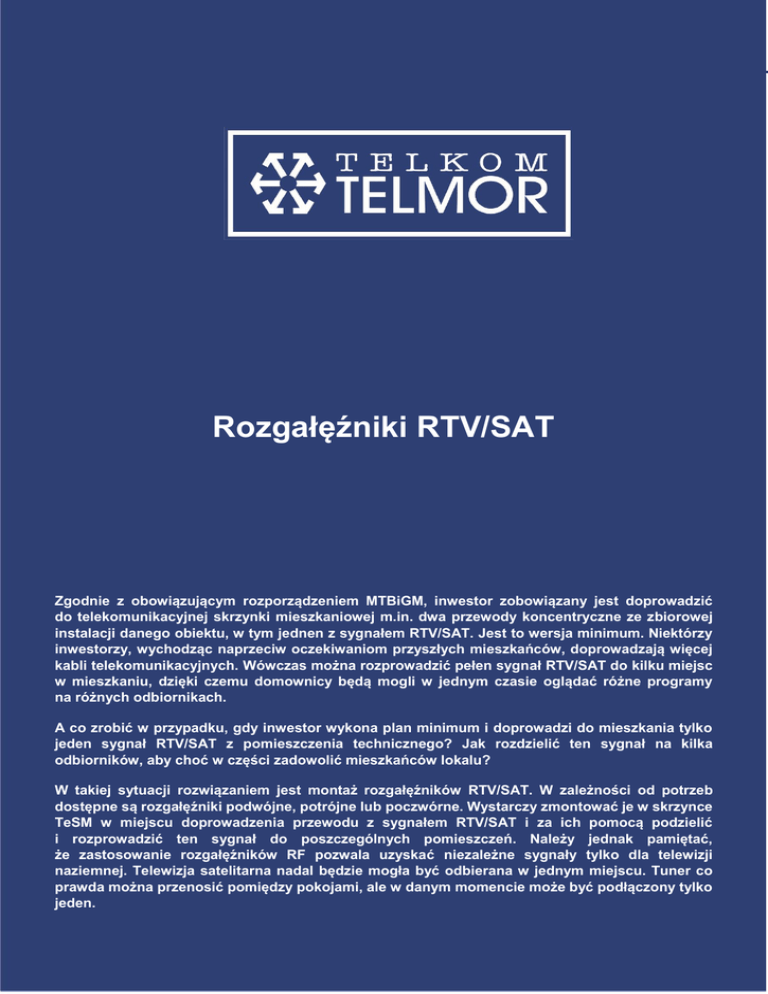

Rozgałęźniki RTV/SAT

ROZGAŁĘŹNIKI RTV/SAT
Rozgałęźniki RTV/SAT
Zgodnie z obowiązującym rozporządzeniem MTBiGM, inwestor zobowiązany jest doprowadzić
do telekomunikacyjnej skrzynki mieszkaniowej m.in. dwa przewody koncentryczne ze zbiorowej
instalacji danego obiektu, w tym jednen z sygnałem RTV/SAT. Jest to wersja minimum. Niektórzy
inwestorzy, wychodząc naprzeciw oczekiwaniom przyszłych mieszkańców, doprowadzają więcej
kabli telekomunikacyjnych. Wówczas można rozprowadzić pełen sygnał RTV/SAT do kilku miejsc
w mieszkaniu, dzięki czemu domownicy będą mogli w jednym czasie oglądać różne programy
na różnych odbiornikach.
A co zrobić w przypadku, gdy inwestor wykona plan minimum i doprowadzi do mieszkania tylko
jeden sygnał RTV/SAT z pomieszczenia technicznego? Jak rozdzielić ten sygnał na kilka
odbiorników, aby choć w części zadowolić mieszkańców lokalu?
W takiej sytuacji rozwiązaniem jest montaż rozgałęźników RTV/SAT. W zależności od potrzeb
dostępne są rozgałęźniki podwójne, potrójne lub poczwórne. Wystarczy zmontować je w skrzynce
TeSM w miejscu doprowadzenia przewodu z sygnałem RTV/SAT i za ich pomocą podzielić
i rozprowadzić ten sygnał do poszczególnych pomieszczeń. Należy jednak pamiętać,
że zastosowanie rozgałęźników RF pozwala uzyskać niezależne sygnały tylko dla telewizji
naziemnej. Telewizja satelitarna nadal będzie mogła być odbierana w jednym miejscu. Tuner co
prawda można przenosić pomiędzy pokojami, ale w danym momencie może być podłączony tylko
jeden.
ROZGAŁĘŹNIKI RTV/SAT
RF-1x
Nazwa produktu
Indeks
RF-12
L244-9100-155-41
RF-13
L245-9100-155-42
RF-14
L246-9100-155-43
Rozgałęźniki serii RF-1x służą do rozgałęziania
sygnałów
radiowych,
telewizyjnych
i
satelitarnych
we wszelkiego rodzaju instalacjach, w tym w sieciach TVK oraz
zbiorowych i indywidualnych instalacjach antenowych.
W zależności od typu, umożliwiają równomierny podział mocy
sygnału wejściowego na 2, 3 lub 4 wyjścia. Rozgałęźniki

Zakres częstotliwości pracy: 5-2400 MHz
umożliwiają przenoszenie prądu zasilania (maksymalnie

Bardzo dobra separacja wyjść >20 dB
800mA) od wyjść na wejście.

Współczynnik ekranowania: „klasa A”

Solidna, odlewana, metalowa obudowa
Rozgałęźniki
serii
RF-1x
do stosowania wewnątrz pomieszczeń.
przeznaczone
są
ROZGAŁĘŹNIKI RTV/SAT
NAZWA / PARAMETRY
Zakres częstotliwości pracy
RF-12
RF-13
RF-14
MHz
5-2400
Liczba wejść
/
1
Liczba wyjść
/
2
3
4
Tłumienie
dB
4,0 (5-862MHz)
5,5 (862-2400 MHz)
7,0 (5-862MHz)
9,5 (862-2400 MHz)
8,1 (5-862MHz)
10,0 (862-2400 MHz)
Separacja wyjść
dB
>20
Tłumienie niedopasowania
dB
>10
Wymiary produktu
mm
56x52x115
78x47x15
78x47x15
Waga netto
kg
0,03
0,04
0,045
Opakowanie

worek
