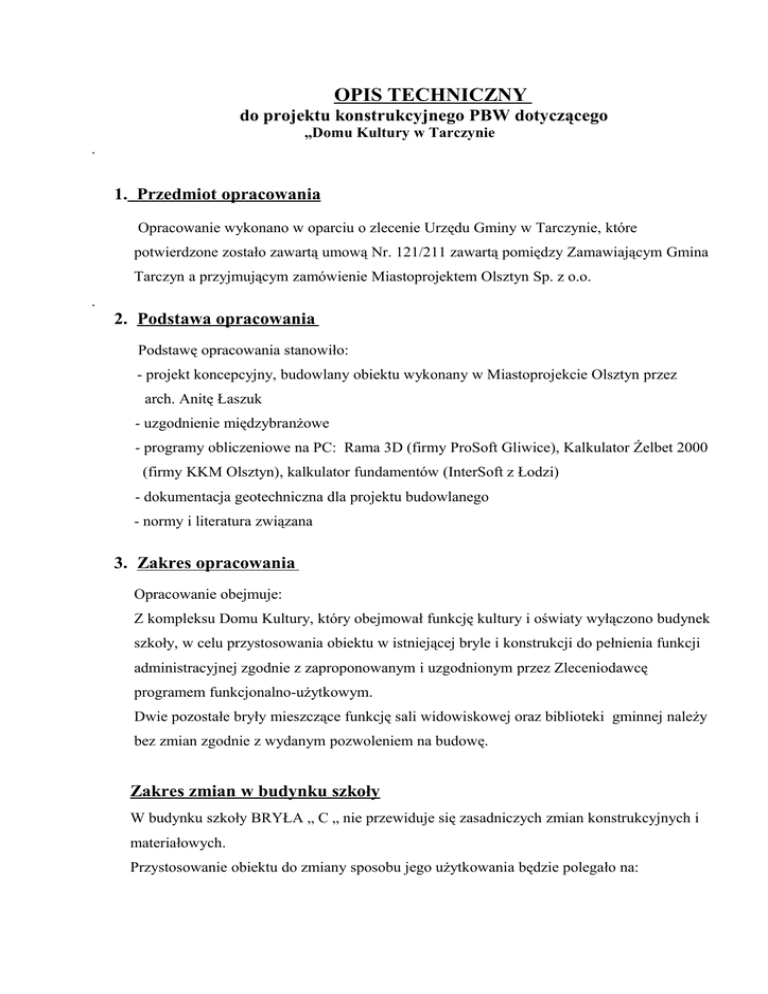

OPIS TECHNICZNY
do projektu konstrukcyjnego PBW dotyczącego
„Domu Kultury w Tarczynie
.
1. Przedmiot opracowania
Opracowanie wykonano w oparciu o zlecenie Urzędu Gminy w Tarczynie, które
potwierdzone zostało zawartą umową Nr. 121/211 zawartą pomiędzy Zamawiającym Gmina
Tarczyn a przyjmującym zamówienie Miastoprojektem Olsztyn Sp. z o.o.
.
2. Podstawa opracowania
Podstawę opracowania stanowiło:
- projekt koncepcyjny, budowlany obiektu wykonany w Miastoprojekcie Olsztyn przez
arch. Anitę Łaszuk
- uzgodnienie międzybranżowe
- programy obliczeniowe na PC: Rama 3D (firmy ProSoft Gliwice), Kalkulator Żelbet 2000
(firmy KKM Olsztyn), kalkulator fundamentów (InterSoft z Łodzi)
- dokumentacja geotechniczna dla projektu budowlanego
- normy i literatura związana
3. Zakres opracowania
Opracowanie obejmuje:
Z kompleksu Domu Kultury, który obejmował funkcję kultury i oświaty wyłączono budynek
szkoły, w celu przystosowania obiektu w istniejącej bryle i konstrukcji do pełnienia funkcji
administracyjnej zgodnie z zaproponowanym i uzgodnionym przez Zleceniodawcę
programem funkcjonalno-użytkowym.
Dwie pozostałe bryły mieszczące funkcję sali widowiskowej oraz biblioteki gminnej należy
bez zmian zgodnie z wydanym pozwoleniem na budowę.
Zakres zmian w budynku szkoły
W budynku szkoły BRYŁA „ C „ nie przewiduje się zasadniczych zmian konstrukcyjnych i
materiałowych.
Przystosowanie obiektu do zmiany sposobu jego użytkowania będzie polegało na:
a) Wprowadzeniu dodatkowego podziału pomieszczeń ściankami działowymi ustawionymi na
konstrukcji stropów.
b) Wprowadzeniu dodatkowych otworów okiennych w pomieszczeniach biurowych (dotyczy)
dwóch pomieszczeń na I piętrze.
c) Wprowadzeniu w stropach nad parterem i I piętrze w miejscu otworów na przejściu wentylacji mechanicznej odpowiednich wylewek żelbetowych eliminujących stosowanie nietypowych płyt stropowych z otworami lub ich perforację na budowie.
d) Otworzenie przestrzeni z hallu głównego do punktu obsługi interesanta na parterze poprzez
eliminację ciężkiej ściany na długości przęsła l0 = 210 cm.
e) Do nowego układu funkcjonalno-użytkowego dostosować należy wszystkie instalacje elektryczne i niskoprądowe.
f) Skorygować zestawienie materiałowe i część kosztorysową dla obiektów Kultury.
Korekty w tej części opracowania stanowią zmiany nieistotne i nie wymagają zmian do
wydanego pozwolenia na budowę.
3. Opis ogólny inwestycji, lokalizacja
Projektowana inwestycja to bryła C, o 2 kondygnacjach, część trzybryłowego obiektu,
niepodpiwniczona, z dachem płaskim, w technologii tradycyjnej z wykorzystaniem
prefabrykowanym płyt stropowych, posadowionego na monolitycznych ławach żelbetowych. Dach nad obiektem zaprojektowano płaski, pogrążony
4 Opis szczegółowy nowoprojektowanych konstrukcji
4.1. Stropodach
Projektuje się dach płaski z warstwami ocieplającymi i jednocześnie profilującymi spadki dla
wód opadowych. Warstwy ocieplające dach to wełna mineralna (styropian) gęstości max 60.0
kg/m3 klejona do warstwy nośnej dachu alternatywnie keramzyt o gęstości max 300.0 kg/m3 .
Układ ww izolacji wg projektu architektury. Dolna część nośna dachu to prefabrykowane
kanałowe płyty stropowe sprężone i zwykłe kanałowe systemu „Wielki Blok”, grubości
zmiennej w zależności od rozpiętości stropów.
Wokół zewnętrznych krawędzi dachu zaprojektowano murowaną wzmocnioną żelbetowym
wieńcem i rdzeniami żelbetowymi.
Centrale wentylacyjne zlokalizowano nad stropodachem na stalowym ruszcie „rozkładającym” obciążenia w miarę równomiernie na płyty stropowe za pośrednictwem stalowego
rusztu z stalowych rur ustawionych bezpośrednio na stropie.
4.2. Strop n/parterem
Stropy na większości poziomów zaprojektowano żelbetowe prefabrykowane gr. 24.0 cm, z
płyt kanałowych o dopuszczalnym obciążeniu zewnętrznym 10.0 kN/m2. Uzupełniająco
zaprojektowano stropy wylewki żelbetowe o zmiennej grubości z betonu min C20/25 ze
zbrojeniem stalą 34GS, St0S-b.
4.3. Ściany
Ściany nośne projektuje się gr. 24.0 cm z bloczków SILKA o wytrzymałości min 15.0 MPa.
Wzmocnieniem ścian murowanych w miejscach oparcia podciągów są rdzenie żelbetowe o
zmiennych w zależności od obciążeń przekrojach. Ze względu na duże obciążenia ścian, ich
smukłość, rodzaj podłoża gruntowego i dla bardziej równomiernego rozkładu obciążeń przyjęto w poziomie pod stropami i w poziomie „podokiennym” wykonanie żelbetowych
wieńców o przekroju min BxH=0.24x0.24m, z betonu min C20/25, ze zbrojeniem podłużnym min 4#16(34GS). Ściany zewnętrzne zaprojektowano trzywarstwowe z zewnętrzną
samonośną ceramiczną warstwą elewacyjną. Zewnętrzną warstwę elewacyjną wykonać wg
opisu architektonicznego.
Ścianki podziału wewnętrznego działowe na piętrze przyjęto w większości typu lekkiego
gipsowo kartonowe z wypełnieniem wełna mineralną, ścianki na parterze jw i murowane gr.
12.0cm wg projektu architektonicznego. Ściany murowane i działowe wzajemnie przewiązać
za pomocą typowych przemurowań, ścianki z G-K wzajemnie mocować wg rozwiązań
systemowych, ścianki działowe „zakotwić” w ścianach nośnych np. za pomocą ∅6 ocynk.
prętów lub bednarki wtopionej w spoiny poziome ścian. Górą między ścianką działową a
stropem wykonać szczeliny dylatacyjne.
Fasady szklane przyjęto samonośne (profile międzyokienne z rdzeniem stalowym wg
przyjętego systemu fasad szklanych, patrz projekt architektury) ustawione na wspornikowych częściach płyt stropowych, na ścianach fundamentowych.
4.4. Podciągi żelbetowe, belki nośne, wieńcowe
Stropu żelbetowe opierają się na żelbetowych monolitycznych podciągach. Na poziomie stropodachu projektuje się główne podciągi o zmiennej wysokości przekroju, szerokości dla
większości podciągów B=40.0 cm, z betonu min C20/25, ze zbrojeniem stalą 34GS, strzemiona ze stali St0S-b. Przekroje wszystkich podciągów podano na rzutach montażowych.
Otulenie zbrojenia nośnego podciągów 3.0 cm
4.5. Słupy, rdzenie żelbetowe ścian
Podciągi, dźwigary dachowe opierają się na monolitycznych słupach (rdzeniach żelbetowych
ścian) prostokątnych o przekroju min 24/30.0 cm i większym, uzupełniająco okrągłych.
Wszystkie słupy, rdzenie żelbetowe ścian projektuje się z betonu min C20/25, ze zbrojeniem
podłużnym stalą 34GS. Zbrojenie pionowe słupów wzajemnie kotwione „ po długości”
powyżej stropów. Otulenie zbrojenia nośnego słupów 3.0 cm
4.6. Klatki schodowe
W obiekcie C zlokalizowana jest klatka schodowa. Konstrukcję nośną klatek stanowi
żelbetowa monolityczna płyta z betonu C20/25 i zbrojeniu stalą 34GS oparta na wzmocnionych fragmentach płyt podestowych i spocznikowych. Płyty podestowe i spocznikowe oparte
są na ścianach nośnych klatki schodowej. Grubości płyt biegowych, płyt spocznikowych i podestowych wg rysunków montażowych.
4.7. Posadowienie
Na podstawie dokumentacji geotechnicznej wykonanej w 2009 roku przez mgr Henryka
Walczaka z firmy GEOWIERT z Raszyna stwierdza się, że pod warstwą humusów i nasypów
miąższości do 0.40 m występują piaski drobnoziarniste, średnioziarniste miąższości od 0.70
do 1.60 m (lokalnie do ponad 5.0 m ppt) średniozagęszczone o ID=0.45, podściełane nieskonsolidowanymi glinami piaszczystymi pochodzenia lodowcowego o odcieniach brązowoszarych w stanie plastycznym o IL=0.35. Lustro wody gruntowej posiada charakter swobodny i
występuje w zakresie głębokości 0.8 do 1.2 m ppt (145.4-146.3 m npm. poziom wody ulega
wahaniom ±0.50m.
Projektowany obiekt zaliczono do II-giej kategorii geotechnicznej.
W myśl zaleceń geologa, ze względu na warunki geotechniczne i wysoki poziom wód
gruntowych projektuje się spód ław, stóp fundamentowych min 1.20 m poniżej terenu
(gruntu naturalnego i nasypu).
Projektowany spód ław fundamentowych -1.65m =146.0 m npm, w podłożu nawodniony
piasek drobnoziarnisty średniozagęszczony.
Projektuje się posadowienie całego budynku na piaskach za pośrednictwem żelbetowych ław
i stóp fundamentowych. Pod wszystkimi ławami, stopami fundamentowymi, płytami żelbetowymi wykonywanymi „na gruncie” wykonać podkład z chudego betonu min 10.0 cm.
Ławy, stopy, ściany fundamentowe wykonać z betonu min C20/25 z dodatkiem środków
uszczelniających np. Hydrobetu, zbrojenie podłużne i poprzeczne ław ze stali 34GS, strzemiona, pręty rozdzielcze ze stali St0S-b. Na ławach wylać żelbetową ściankę fundamentową
gr. 30.0 cm z betonu i ze zbrojeniem stalą jak całość posadowienia. Na poziomie „podposadzkowym w ściance fundamentowej wylać wieniec żelbetowy o zbrojeniu jak wieńce
kondygnacji nadziemnych
5. Izolacje przeciwwilgociowe, okładziny ppoż., zabezpieczenia antykorozyjne
Powierzchnie zewnętrzne stóp, belek fundamentowych, ścian oporowych stykające się z
gruntem pokryć środkiem gruntującym i wierzchnią warstwą izolacji przeciwwodnej wg
projektu architektonicznego.
Powierzchnie wszystkich elementów ze stali kształtowej zabezpieczyć farbami antykorozyjnymi, a powierzchnie stalowe nieobetonowane zabezpieczyć płytami ognioochronnymi.
Warstwy ocieplające to na dachu wełna mineralna gęstości max 60.0 kg/m3 , płyty styropianowe (ekstrudowane o pozamykanych porach) (lub keramzyt) mocowane za pomocą
klejów i odpowiednio okołkowane (mocowane za pomocą systemowych kotew dla warstw
ocieplających).
Do betonów posadzek „na gruncie”, ścian, ław fundamentowych, rdzeni żelbetowych parteru
dodać środki uszczelniające np. Hydrobet w ilości wg danych producenta środka uszczelniającego.
6. Uwagi technologiczne i końcowe
Analizę niniejszego opracowania można przeprowadzać łącznie z projektami architektonicznymi, technologicznymi, dokumentacją geologiczną, z zatwierdzonym projektem
podstawowym pozostałych brył (A, B) i innymi związanymi.
-
w czasie realizacji obiektu zwrócić należy uwagę na właściwe parametry wytrzymałościowe materiałów budowlanych stosowanych do wbudowania.
-
beton we wszystkich elementach zagęścić w sposób mechaniczny.
-
podłoże pod posadzkami wykonać wg wytycznych zawartych w projektach architektonicznych i zaleceniach dokumentacji geologicznej.
-
przed wykonaniem fundamentów ułożyć rury ochronne dla przejść instalacyjnych
-
do zbrojenia podłużnego fundamentów przyspawać płaskownik 35x4 (ocynk) dla instalacji odgromowej wg zaleceń projektu branży elektrycznej
-
wymagany jest stały nadzór geologiczny nad pracami fundamentowymi (podłoże pod
fundamentami winien odebrać uprawniony geolog (sprawdzić głębokość zalegania
gruntów nośnych, stan zagęszczenia podsypek, wymian gruntu)
-
realizację obiektu można zlecić tylko firmie budowlanej posiadającej odpowiednio
wyszkolony zespół pracowników i pod nadzorem osoby posiadającej właściwe kwalifikacje i uprawnienia budowlane.
-
prace prowadzić zgodnie z niniejszym opracowaniem, projektami wykonawczymi innych branż z zachowaniem odpowiednich przepisów prawa budowlanego.
-
w czasie prowadzenia robót montażowych należy zwrócić szczególną uwagę na zachowanie warunków bezpieczeństwa montażu elementów
-
proponuje się montaż dźwigarów dachowych za pośrednictwem zawiesi belkowych
przy pomocy samojezdnego dźwigu ustawionego na uprzednio utwardzonym podłożu,
na płytach drogowych
Kierownik budowy jest obowiązany sporządzić lub zapewnić sporządzenie, przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia, uwzględniając specyfikę obiektu budowlanego i warunki prowadzenia robót budowlanych, w tym planowane jednoczesne prowadzenie robót budowlanych i funkcjonowania sąsiadujących budowli.
Opracował
Sprawdził:
INFORMACJE DO PLANU BIOZ
1.
Zakres robót dla całego zamierzenia budowlanego oraz proponowana kolejność
realizacji poszczególnych głównych elementów konstrukcyjnych, budowlanych
Prace budowlane obejmują:
- wykonanie rusztu fundamentowego posadowienia
- wylanie słupów żelbetowych, podciągów, belek wieńcowych, wymurowanie ścian
- sukcesywne wykonywanie stropów i wieńców
- wykonanie warstw elewacyjnych, osadzenie fasad szklanych, ścian osłonowych
- roboty wykończeniowe
Proponowana kolejność głównych prac budowlanych:
- roboty przygotowawcze (m.in. oznakowanie, wygrodzenie terenu, drogi montażowe,
- wykonanie wykopów, wymiana nienośnego gruntu, wykonanie rowów odwadniających
- obniżenie zwierciadła wody gruntowej za pomocą igłofiltrów
- ułożenie tymczasowych dróg dojazdowych i montażowych
- wykonanie, wyszalowanie, wylanie ław, stóp i rygli fundamentowych
- ułożenie podziemnych, podposadzkowych sieci wodnokanalizacyjnych
- zasypanie pospółką z jej zagęszczaniem mechanicznym przestrzeni między
ławami , ścianami fundamentowymi
- wykonanie ścian, słupów, rdzeniu żelbetowych
- sukcesywne kondygnacjami wylanie żelbetowego szkieletu
- po wykonaniu żelbetowego szkieletu nośnego obiektu
- sukcesywny montzą prefabrykowanych plyt stropowych
- wykonanie pozostałych elementów połaci dachowej
- montaż szklanej fasady
- roboty wykończeniowe, montaż urządzeń i instalacje
- zagospodarowanie terenu
2. Wykaz istniejących obiektów budowlanych
- ponieważ na terenie zabudowy znajdują się obecnie użytkowane obiekty (budynek
przedszkola i obiekty towarzyszące), istnieje podziemna sieć instalacyjna należy
ww obiekty rozebrać, sieć podziemną po wyłączeniu z eksploatacji zdemontować
3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi
- należy odłączyć istniejącą kolidującą z Inwestycją sieć instalacyjną
- istnieje konieczność właściwego wygrodzenia, oświetlenia i stałego dozoru terenu wokół
realizowanego obiektu celem uniemożliwienia wstępu osób postronnych na teren
budowy.
4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia
Zagrożeń występujące w czasie realizacji robót budowlanych to:
- możliwość upadku z dachu drobnych elementów
- możliwość upadku montowanych elementów stalowej konstrukcji
- część prac montażowych i budowlanych prowadzona jest na dachu, na pomostach na dużej wysokości istnieje możliwość upadku pracownika z wysokości
5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do
realizacji robót szczególnie niebezpiecznych
W związku z rodzajem prac budowlano-montażowych, ich specyfiką należy przeprowadzić szkolenie pracowników budowlanych w zakresie BHP przy robotach montażowych.
Przy instruowaniu pracowników należy przestrzegać informacji zawartych w Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny
pracy podczas wykonywania robót budowlanych (Dz. U. 2003, Nr 47, poz. 401). Ww
szkolenie winno być przeprowadzone przez osoby posiadające przygotowanie merytoryczne i posiadające formalne kwalifikacje do jego prowadzenia.
Pracownicy po ww szkoleniu powinni własnoręcznym podpisem fakt ww instruktażu.
Dokumentacja potwierdzająca powyższe szkolenia powinna być w każdej chwili dostępna na terenie budowy dla organów kontrolnych.
6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i
sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii
i innych zagrożeń.
Przed przystąpieniem do prac montażowych sprawdzić stan techniczny urządzeń pomocniczych montażowych (wymagane dokumenty, atesty)
W strefie montażowej w czasie montażu belek zabronione jest wykonywa nie innych robót nie związanych z ww pracą.
Prace na zewnątrz obiektu: na dachu i montaż elementów jest zabroniony przy złej widoczności, w czasie deszczu, przy wietrze powyżej 10.0 m/s.
Zwolnienie belki z zawiesia możliwe po zamocowaniu jej w miejscu wbudowania.
Pracownicy pracujący na rusztowaniach, na dachu winni być wyposażeni w pasy bezpieczeństwa, szelki bezpieczeństwa z linką bezpieczeństwa przymocowaną do stałych elementów konstrukcji,
Wszyscy pracownicy winni nosić kaski ochronne i specjalistyczne obuwie ochronne.
Podczas malowania, nasączania środkami ochrony biologicznej drewna pracownik winien
używać odpowiedniej maski ochronnej.
W czasie prowadzenia prac budowlano-montażowych prowadzić stałą kontrolę stanu bezpieczeństwa montowanego obiektu, a w wypadku zagrożenia należy opuścić miejsce robót najkrótszą możliwą drogą poza strefę zagrożenia.
Spawacz przed przystąpieniem do prac winien sprawdzić prawidłowość połączeń elek-
trycznych przewodów i połączenia końcówki przewodu roboczego do uchwytu, odpowiednio uziemić spawane elementy.
Na budowie powinien znajdować się projekt zagospodarowania placu budowy uwzględniający drogę ewakuacji w przypadku zagrożenia życia lub zdrowia lub na wypadek
pożaru, awarii i innych zagrożeń, komplet instrukcji stanowiskowych, instrukcji bezpiecznej obsługi poszczególnych urządzeń, instrukcji określających zasady zachowania
się, alarmowania i powiadamiania w przypadku wystąpienia zagrożeń życia lub zdrowia
oraz zagrożeń pożarowych, Plan Bezpieczeństwa i Ochrony Zdrowia, wykaz osób odpowiedzialnych, numery ich telefonów oraz telefonów alarmowych powinny zostać umieszczone na Tablicy Informacyjnej wykonanej i zlokalizowanej zgodnie z obowiązującymi przepisami.W ogólnie dostępnym miejscu powinna znajdować się apteczka
pierwszej pomocy oraz podręczny sprzęt gaśniczy.
7. Uwagi końcowe
Zgodnie z Rozporządzeniem Ministra Infrastruktury ogłoszonym w Dz. U. Nr 120 z
dnia 23.06.2003 r. oraz wymaganiami Prawa Budowlanego, Kierownik budowy jest
zobowiązany sporządzić plan bezpieczeństwa i ochrony zdrowia.
Plan BIOZ powinien obejmować szczegółowy zakres rodzaju robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi.
Opracował: B,Jasko
