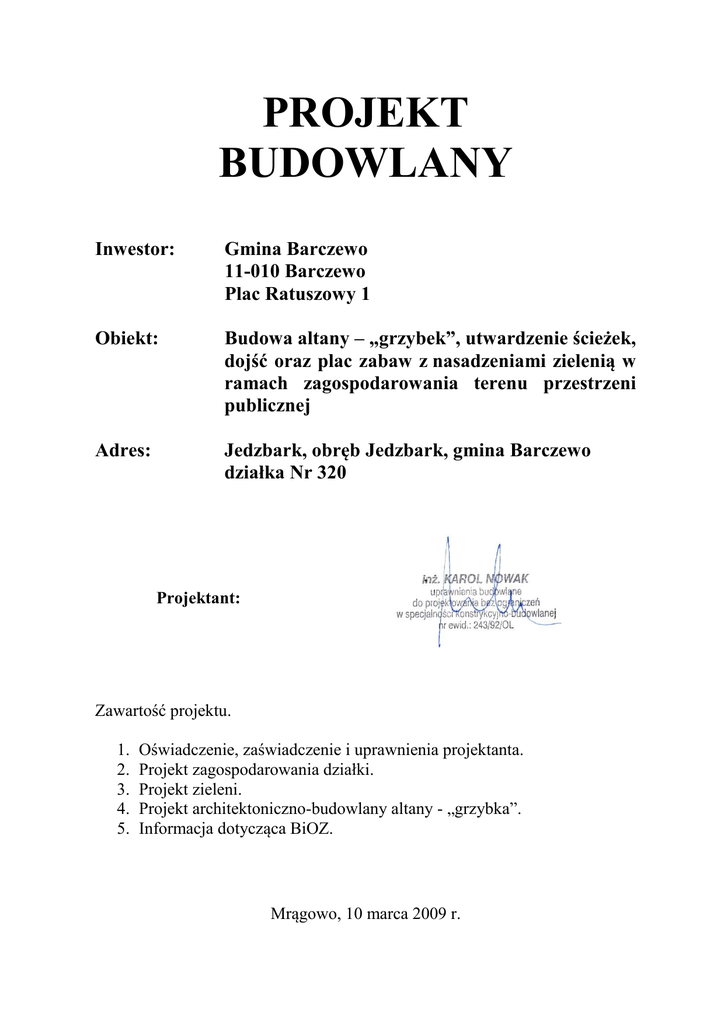

PROJEKT
BUDOWLANY
Inwestor:
Gmina Barczewo
11-010 Barczewo
Plac Ratuszowy 1
Obiekt:
Budowa altany – „grzybek”, utwardzenie ścieżek,
dojść oraz plac zabaw z nasadzeniami zielenią w
ramach zagospodarowania terenu przestrzeni
publicznej
Adres:
Jedzbark, obręb Jedzbark, gmina Barczewo
działka Nr 320
Projektant:
Zawartość projektu.
1.
2.
3.
4.
5.
Oświadczenie, zaświadczenie i uprawnienia projektanta.
Projekt zagospodarowania działki.
Projekt zieleni.
Projekt architektoniczno-budowlany altany - „grzybka”.
Informacja dotycząca BiOZ.
Mrągowo, 10 marca 2009 r.
Mrągowo, 10 marca 2009 roku
OŚWIADCZENIE
Na podstawie art. 20 ust.4 ustawy z dnia 7 lipca 1994 r. – Prawo budowlane (tekst jednolity: Dz. U. z 2003 r. Nr 207, poz.2016 z późniejszymi zmianami)
oświadczam
że projekt budowlany budowy altany – „grzybek”, utwardzenie ścieżek, dojść
oraz plac zabaw z nasadzeniami zielenią w ramach zagospodarowania terenu
przestrzeni publicznej, na działce Nr 320, w Jedzbarku, gmina Barczewo,
został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
Projektant:
PROJEKT
ZAGOSPODAROWANIA DZIAŁKI
Obiekt
Plac zabaw
Miejscowość
Jedzbark
działka Nr 320
obręb Jedzbark
gmina Barczewo
Inwestor
Gmina Barczewo
11-300 Barczewo
Plac Ratuszowy 1
projekt zawiera
1. Część opisowa.
2. Decyzja o warunkach zabudowy.
3. Projekt zagospodarowania działki w skali 1:1000.
4. Projekt zieleni w skali 1:200.
Opracowanie wykonał:
Mrągowo, 10 marca 2009 roku.
CZĘŚĆ
OPISOWA
1. Podstawa opracowania.
- umowa o wykonanie projektu zagospodarowania działki - placu zabaw,
pod budowę altany – „grzybka”, ścieżek/dojść oraz zagospodarowanie zielenią w Jedzbarku, gmina Barczewo, zawarta przez Gminę Barczewo z
firmą PROKAN inż. Kamil Nowak, 01-864 Warszawa, ul. Literacka
15E/17,
- podkład sytuacyjno-wysokościowy bez aktualizacji w skali 1:1000,
- uzgodnienia z inwestorem,
- wizja w terenie, obowiązujące normy i przepisy.
2. Przedmiot opracowania.
Przedmiotem niniejszego opracowania jest projekt zagospodarowania działki Nr 320, w miejscowości Jedzbark, gmina Barczewo.
Na działce projektuje się altanę – „grzybek”, ścieżki/dojścia oraz zieleń w
ramach zagospodarowania placu zabaw.
Inwestycja wykonana będzie w jednym cyklu budowlanym.
3. Stan istniejący.
Działka Nr 320 zlokalizowana jest w południowo-wschodniej części wsi
Jedzbark w widełkach dróg gminnych (działki Nr 318/1 i Nr 318/2).
Działka nie zabudowana. Ukształtowanie terenu działki płaskie.
Działka stanowi własność inwestora, tj. Gminy Barczewo.
4.Stan projektowany.
W północnej części działki zlokalizowana została altana - „grzybek”. Dojście do altany stanowi projektowana ścieżka/dojście o szerokości 1,5 m. o
nawierzchni żwirowej z obrzeżami i geowłókniną pod ścieżką.
W sąsiedztwie altany zlokalizowany został plac zabaw o nawierzchni piaskowej. Dojście do placu zabaw stanowi projektowana ścieżka/dojście o
szerokości 1,5 m. o nawierzchni żwirowej. Wyposażenie placu zabaw stanowią urządzeni rekreacyjne tj:
Nr 1. Zestaw wieloczynnościowy zw 1a
szt. 1
Nr 2. Ścianka wspinaczkowa B z uchwytami
szt. 1
Nr 3. Piaskownica z bali sześciokątna
szt. 1
Nr 4. Huśtawka wahadłowa 2 osobowa
szt. 1
Nr 5. Huśtawka ważka
szt. 2
Nr 6. Zjeżdżalnia mała ZM2
szt. 1
Nr 7. Bujak sprężynowy 1 osobowy
Nr 8. Bujak sprężynowy 2 osobowy
Nr 9. Karuzela drewniana tarczowa
Nr 10. Grill murowany cegła/kamień
Nr 11. Ławki drewniane z oparciem
Nr 12. Kosz na śmieci
szt. 3
szt. 1
szt. 1
szt. 1
szt. 6
szt. 2
Plac zabaw wygrodzony niskim płotkiem drewnianym.
Działka nie ogrodzona.
Na działce projektowana jest zieleń, zgodnie z załączonym rysunkiem.
4.1.Przyjęte poziomy posadowienia obiektów.
Obiekt
Altana - „grzybek”
Poziom posadzki Rzędna terenu
0,00=136,50
136,40
Spód ław
135,70
4.2.Wykorzystanie terenu działki.
Wyszczególnienie
Powierzchnia
%
Uwagi
1
2
3
4
granice opracowania
działka
altana - "grzybek"
plac zabaw
ścieżki/dojścia
zieleń
Opracowanie wykonał:
Mrągowo, 10 marca 2009 roku.
1 518,0
8 500,0
25,0
287,0
145,0
1 061,0
m2
m2
m2
m2
m2
m2
100,0
1,6
18,9
9,6
69,9
PROJEKT
ARCHITEKTONICZNO - BUDOWLANY
ALTANA – „GRZYBEK”
INWESTOR:
Gmina Barczewo
11-300 Barczewo, Plac Ratuszowy 1
AUTOR PROJEKTU: inż. Karol Nowak
upr. bud. Nr 243/92/OL
WAM/BO/1849/01
ZAWARTOŚĆ PROJEKTU
1.0pis techniczny.
2.Rysunki.
• Rzut fundamentów
w skali 1:50
Rys. Nr 1
• Rzut parteru
w skali 1:50
Rys. Nr 2
• Rzut więźby dachowej
w skali 1:50
Rys. Nr 3
• Rzut dachu
w skali 1:50
Rys. Nr 4
• Przekrój I-I
w skali 1:50
Rys. Nr 5
• Widok A
w skali 1:50
Rys. Nr 6
• Widok B
w skali 1:50
Rys. Nr 7
Mrągowo, 10 marca 2009 rok.
OPIS TECHNICZNY
do projektu architektoniczno – budowlanego altany – „grzybka”
1.Dane ogólne.
1.1.Przeznaczenie i program użytkowy.
Obiekt jest altaną, zwaną przez inwestora „grzybkiem”. Obiekt drewniany, nie podpiwniczony, parterowy. Przeznaczony jako schronienie przed
wiatrem i deszczem dla ludzi i dzieci bawiących się na placu zabaw.
1.2.Program użytkowy.
01
Altana
Powierzchnia zabudowy
25,0 m2
Powierzchnia użytkowa
22,7 m2
Kubatura
75,0 m3
2.Rozwiązania architektoniczne.
Projekt swoją formą nawiązuje do architektury wiejskich warmińskomazurskich, lekkich wiat-altan przydomowych. Projekt wykonany został
na potrzeby Gminy Barczewo.
3.Opis konstrukcyjny.
3.1.Fundamenty.
Fundamenty szerokości 25 cm z betonu żwirowego B-15, z kotwami w
miejscach słupów drewnianych. Część cokołową fundamentów, obłożyć
obrzeżem chodnikowym.
3.2.Ściany wiaty.
Cała konstrukcja altany oparta na siedmiu słupach drewnianych o przekroju 20/20 cm. Ściany nie obudowane. W czterech z sześciu płaszczyzn
ściennych, zamontowano drewniane barierki. Dwie płaszczyzny otwarte
na całej szerokości i wysokości.
Wczepy barierek wykonać na wpusty. Podciągi zamocować na słupach
łącząc z sobą kołkami ∅ 25 mm z drewna twardego. Do słupów i podciągów zamontować dla ozdoby zastrzały.
Słupy przymocować do fundamentu grubymi nierdzewnymi śrubami
M16. Wszystkie elementy drewniane przed montażem zabezpieczyć preparatem FOBOS 2.
3.3.Dach.
Konstrukcja dachu krokwiowa. Pokrycie dachu dachówką bitumiczną.
Wszystkie elementy krokwi łączyć śrubami M12 oraz na gwoździe
zgodnie z PN-81/B03150.03. Z uwagi na to ze konstrukcja jest otwarta
od dołu wszystkie elementy widoczne strugać.
Drewno zabezpieczyć przed korozją biologiczną i pożarem preparatem
FOBOS 2.
4.Wykończenie elementów obiektu.
4.1.Malowanie.
Wszystkie elementy drewniane malować lakierem wodoodpornym, z bejcą w kolorze jasny dąb.
4.2.Posadzki.
Wykonać z POLBRUKU gr. 6 cm, czerwonego (prostokątnego) na podkładzie betonowym.
UWAGA: wszystkie zmiany, uzgodnić z projektantem.
Projektant:
Mrągowo, 10 październik 2009 rok.
INFORMACJA DOTYCZĄCA
BEZPIECZEŃSTWA I OCHRONY ZDROWIA
OBIEKT:
Plac zabaw
INWESTOR:
Gmina Barczewo
11-300 Barczewo
Plac Ratuszowy 1
ADRES INWESTYCJI:
Jedzbark, działka Nr 320
obręb Jedzbark
gmina Barczewo
Sporządził:
Mrągowo, 10 marca 2009 rok
CZĘŚĆ OPISOWA
Obiekt: Plac zabaw
1. Zakres robót
Kolejność realizacji inwestycji:
- Roboty ziemne
- Fundamenty
- Roboty konstrukcyjne
- Roboty dachowe (więźba, pokrycie)
- Zagospodarowanie działki
- Zgłoszenie do użytkowania
- Przystąpienie do użytkowania
2. Wykaz istniejących obiektów
Działka nie zabudowana.
3. Elementy zagospodarowania działki, które mogą stwarzać zagrożenie
bezpieczeństwa i zdrowia ludzi:
Plac budowy. Składowanie materiałów budowlanych.
4. Przewidziane zagrożenie występujące podczas robót budowlanych, rodzaj zagrożeń oraz miejsce i czas ich występowania:
okres robót ziemnych -
wykonywanie wykopów pod stopy fundamentowe
praca na wysokości
-
roboty ciesielskie, dekarskie
teren budowy
-
utrzymywać stały porządek na placu budowy
5. Sposób prowadzenia instruktażu pracowników przed przystąpieniem
do realizacji robót szczególnie niebezpiecznych:
Pracownicy powinni posiadać udokumentowane odbycie szkoleń bhp i
p.poż.
Kierownik budowy winien udzielić instruktażu bhp i p.poż. pracownikom
przed przystąpieniem do każdego rodzaju robót na placu budowy.
6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom
wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających
bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację
na wypadek pożaru:
- Wyposażyć plac budowy w tablicę informacyjną budowy z numerami
alarmowymi.
- Wykonać ogrodzenie placu budowy, odpowiednio oznakować tablicami
informującymi o grożącym niebezpieczeństwom wynikającym z procesu
budowlanego.
- Stosować sprawne narzędzia, środki ochrony osobistej, sprzęt budowlany, materiały budowlane posiadające ważne dokumenty dopuszczające
do stosowania: ocenę higieniczną PZH, aprobatę techniczną Instytutu
Techniki Budowlanej, certyfikat lub deklarację zgodności z normą lub
aprobatą techniczną ITB.
- Ochrona przeciwpożarowa: zapewniony będzie dojazd wozów straży
pożarnej do projektowanego obiektu istniejącą drogą asfaltową. Obiekt
zalicza się do budynków niskich.
- Obiekt stanowi jedną strefę pożarową, przeciw pożarowe zaopatrzenie
wodne do zewnętrznego gaszenia pożaru zapewni pobór wody z pobliskiego hydrantu oddalonego ok. 100,0 m.
- Warunki ewakuacji – teren otwarty.
Opracował:
