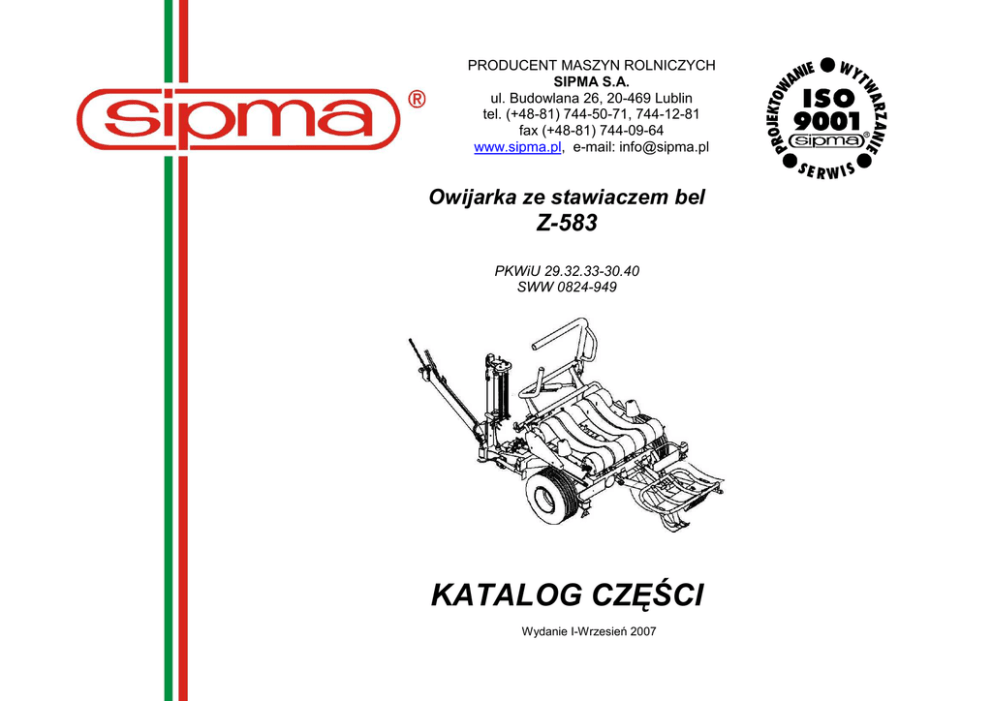

Katalog części Z-583 28-04-2008

PRODUCENT MASZYN ROLNICZYCH
SIPMA S.A.
ul. Budowlana 26, 20-469 Lublin
tel. (+48-81) 744-50-71, 744-12-81
fax (+48-81) 744-09-64
www.sipma.pl, e-mail: [email protected]
Owijarka ze stawiaczem bel
Z-583
PKWiU 29.32.33-30.40
SWW 0824-949
KATALOG CZĘŚCI
Wydanie I-Wrzesień 2007
Sposób posługiwania się katalogiem przy zamawianiu części
Katalog zawiera tablice rysunkowe Owijarki bel ze stawiaczem Z-583 z wyszczególnieniem wszystkich części
montaŜowych.
Przy zamawianiu części zamiennych naleŜy postępować w następujący sposób:
1)
ustalić w jakim zespole znajduje się potrzebna część, znaleźć odpowiedni rysunek zespołu a na nim potrzebną część;
2)
kierując się numerem części na rysunku naleŜy odszukać w tabeli odpowiedni numer rysunku lub normy potrzebnej
części oraz nazwę i ilość sztuk. Dodatkowo podane są numery KTM;
3)
podać w zamówieniu dokładny numer rysunkowy potrzebnej części (lub nr KTM) wraz z nazwą i ilością potrzebnych
sztuk,
4)
podać w zamówieniu typ i numer fabryczny maszyny, rok jej produkcji i dokładny adres zamawiającego.
Producent zastrzega sobie moŜliwość wprowadzania drobnych zmian konstrukcyjnych
bez bieŜącej aktualizacji katalogu części
Ś ruba M 6x25-8.8-B PN-M-82105
Nakrętka samozab. M12
Płytk a obwiązywacza 3600-000-110.00
Podkła dka spr. Z 6,1 PN-M-82008
Ś ruba M12x110-8.8-B PN-M-82101
Obejma I 5261-130-104.00
Ś ruba M6x25 Sruba M6x50.par
Podkladka 6,5 PN-M-82030
Stopka gumowa 8730-020-117.00
Nakretka samozab. M6
Przetyczka z zatrzaskiem
Sworzeń 3600-000-109.00
Kolek spr.8x35 PN-M-85023
Kołe k spr.10x60
Podkladka 34 PN-M-82005
Sworzeń 3600-000-115.00
Podkła dka 089-000710-0.534
Kołe k spr.10x60
Kołe k spr.10x60
Podkłd ka 26x40x2 89-000709-1.251
Rama dolna 3600-010-510.10
Zabezpiecz ramy wychylnej 3600-000-105.10
Ś ruba M12x85-8.8-B PN-M-82101
Siłow nik stawiacza (patrz ukła d hydrauliczny)
Plytka osi 3600-000-108.10
Nakrętka samozab. M12
Rama głó wna 3600-010-510.10 cz. I
Strona 3
Zderzak 3600-010-550.00
Sworzeń 3600-000-118.00
Siłow nik łap y załad owczej I (patrz ukła d hydrauliczny)
Kołe k spr.8x50 PN-M-85023
Sworzeń I 3600-000-111.00
Nakrętka samozab.M10
Ś ruba naciągowa 5600-010-137.00
SpręŜ yna noŜ a 5571-300-182.00
Rama dolna 3600-010-510.10
Kołe k spr.8x50 PN-M-85023
Sworzeń I 3600-000-102.00
Kołe k spr.10x60
KB15-000-118.00
Podkła dka spr. Z12,2
Sworzeń I 3600-000-102.00
Ś ruba M12x25-8.8-B PN-M-82101
Siłow nik stołu (patrz ukła d hydrauliczny)
Kołe k spr.8x50 PN-M-85023
Kołe k spr.10x60
Kołe k spr.10x60
Sworzeń I 3600-000-102.00
Os siło wnika 3600-000-104.00
Rama głó wna 3600-010-510.10 cz. II
Strona 4
Elementy odblaskowe (patrz oświetle nie)
Lampa tylna (patrz oświetle nie)
Ś ruba M10x25
Lampa tylna (patrz oświetle nie)
Elementy odblaskowe (patrz oświetle nie)
Wspornik światła tyln y II 3600-010-530.10
Podkła dka spr. Z10,2 PN_M-82008
Wspornik prawy spaw 5281-150-510.01
Elementy odblaskowe (patrz oświetle nie)
Nalepka 25
Wspornik światła tyln y 3600-010-520.10
Lampa przednia (patrz oświetle nie)
Elementy odblaskowe (patrz oświetle nie)
Elementy odblaskowe (patrz oświetle nie)
Elementy odblaskowe (patrz oświetle nie)
Lampa przednia (patrz oświetle nie)
Rama głó wna 3600-010-510.10 cz. III
Strona 5
Pierś cień osadczy 30Z PN-M-85111
Koło stoŜko we z17 5281-040-414.00
podkła dka 30x42x1 089-000712-0.273
Pierś cień osadczy 80 Z PN-M-85111
ŁoŜ ysko 6216 RS
Pierś cień osadczy spr. W 140
Tuleja dystansowa 3600-030-120.10
Ś ruba M8x25
Podkła dka spr. Z12,2
Podkladka 9x40x4 1600-020-123
Wpust pryzmatyczny A8x7x32 PN-M-85005
Nakrętka M12
Kolek spr.6x45
Kolek spr.6x45
Kolek spr.6x45
Podkła dka spr. Z12,2
Kolo zebate z=11 D-5281-040-101.00
Rama wychylna 3600-020-800.30
płasko wnik spawany 3600-030-640.00
Zawór specjalny kpl 1600-050-510.00
SpręŜ yna noŜ a 5571-300-182.00
Podkladka 25 PN-82005
Silnik hydraul. SR 200- OMR 200
Ś ruba M12x45-8.8-B PN-M-82101
Rama wychylna 3600-020-800.30
Strona 6
Ś ruba M12x55
StoŜe k oporowy kpl 3600-030-570.10
Nakrętka M12
Podkladka spr. Z5,1
Podkła dka 5,3 82005
Nakrętka samozab.M8
Blacha 3600-030-193.00
Rama obrotowa spaw hydraul 3600-030-510.20
Ś ruba M12x35-8.8-B PN-M-82101
Ś ruba M12x35-8.8-B PN-M-82101
Nakrętka samozab. M12
Podkła dka spr. Z12,2
Ś ruba M10x40
Nakrętka M10
Ś ruba M12x95-8.8-B PN-M-82105
Blacha 3600-030-192.00
Ś ruba M8x25
Podkła dka 82030
Nakrętka samozab. M12
Smarowniczka StM6x1 PN-M-86002
Tuleja 5584-030-203.00
NoŜ yk G 80
Ś ruba M5x16 82105
Zespół tnący
Nakkretka M5
Ś ruba M10x40
Nakrętka M10
Podkła dka spr. Z8,2 PN-M-82008
Napinacz 3600-030-680.00
Podkła dka 82030
Podkła dka spr. Z12,2
Rama obrotowa hydrauliczna kpl 3600-030-500.20 cz. I
Strona 7
Pas 1110 5584-030-210.01
Nakrętka M10
Podkła dka spr. Z10,2
Oprawa lozyska O-206 D-5261-010-001.00
Ś ruba M10x40
ŁoŜ ysko D206
Walec spaw.bez garbów 3600-030-590.30
Pierś cień osadczy 30Z PN-M-85111
Koło stoŜko we 1600-030-102.00
Nakrętka M8
Ś ruba M8x25
Wpust pryzmat. A8x7x40
podkła dka 30x42x1 089-000712-0.273
Wałek n apędowy 3600-030-138.10
Koło łańcucho we z9 1600-030-120
Koło z 21 5281-040-183.00
Piasta koła 52 81-040-181.20
Koło łańcuch. z=34 E-5281-040-180.00
Łańcuch 10B_folia 750 bela 1200
Rama obrotowa hydrauliczna kpl 3600-030-500.20 cz. II
Strona 8
Krazek oporowy E-5281-080-194.00
Nozyk G 80
Nakrętka samozab.M10
3600-070-101.10 sworzeń
Krazek chwytaka E-5281-080-191.00
nakretka M8
Sruba M10x40
Nakladka gumowa E-5281-080-192.00
3600-030-205.00
3600-030-710.00
3600-070-121.00 spręzyna
3600-030-177.00 uchwyt
SpręŜyna gazo wa 21720
Nakladka gumowa E-5281-080-192.00
sruba M8x25
3600-030-171.00 pręt
3600-030-660.10 krąŜe k dociskowy
3600-030-174.00 tulejka
Pierscien osadczy spr. Z 25
Podkład ka spr. Z8,2 PN-M-82008.
Rama obrotowa hydrauliczna kpl cz III 3600-030-500.30
Strona 9
Pokrywa rolki E-5281-070-301.20
Pierś cień osadczy spr. Z 30
Tuleja 5223-130-203.00
podkła dka 30x42x1 089-000712-0.273
StoŜe k oporowy 3600-030-135.10
Podkła dka 31 PN-M-82006
Wspornik 3600-030-136.10
StoŜe k oporowy 3600-030-570.10
Strona 10
Blacha 3600-030-184.00
KrąŜek zębaty prowadz E-2010-130-012.01
Pierscien osadczy spr. W 32
Oś 3600-0 30-183.00
ŁoŜ ysko 6201
Pierscien osadczy spr. W 32
Nakretka belki seruj D-5270-100-141.00
Napinacz 3600-030-680.00
Strona 11
Sworzeń 3600-040-530
Ś ruba M8x20 PN-M-82406
Guma 3600-040-122.01
Łapa stawiacza 3600-040-510.01
Nakrętka M16 PN-M-82144
Podkła dka spr. Z16,3
Rolka 3600-040-144.00
Ś ruba M16x100-8.8-B PN-M-82105
Nakrętka M8-8-B PN-M-82144
Płasko wnik 3600-040-160.10
ŁoŜ ysko śl izgowe 3600-000-100.00
Pło za 3600-040-570.00
Ramka stawiacza 3600-040-520.01
Podpora stawiacza 3600-040-540.10
Nakrętka M20
Podkladka spr. Z 20,5 PN-M-82005
Podkladka 21 PN-M-82005
Sruba M20 x 100
Kołe k spr. 5x32 PN-M-85023
Podkladka 25 PN-82005
Sworzeń ustalający 3600-040-162.00
Sworzeń 3600-040-137.00
Zawleczka 089-000992-0.091
Kolek spr.6x35
Stawiacz kpl 3600-040-500.01
Strona 12
Tulejka dystansowa 3600-050-136.00
Kolek spręŜysty 1 0 x 65
Tuleja łoŜysk a 5223-070-173.00
Tulejka dystansowa 3600-050-136.00
Kołe k spręŜysty 8x45
Sworzeń 3600-050-126.00
ŁoŜ ysko śl izgowe 3600-000-100.00
ŁoŜ ysko śl izgowe 3600-000-100.00
Łapa zaladowcza 3600-050-510.10
Łapa przechwytująca 3600-050-520.20
Kołe k spręŜysty 8x45
Sworzeń gruby 3600-050-127.10
Siłow nik CJ2F-16-63-36-320
Tuleja łoŜysk a 5223-070-173.00
Sworzeń krótki 3600-050-135.00
Łapa załado wcza kpl. 3600-050-500.10
Strona 13
Obręcz 13.00x15.5
Oś ATW 1850 A 50JA0600K00
Nakrętka samozab. M16
Opona 400x60-15.5 DEBICA
Oś kpl 3600-060-500.10
Strona 14
Zawór odcin RS 2 3_8 cala
Nakrętka 16-10 PN-M-73139
Korpus przył pr red 16 16-10 PN-M-73144
Jednok Zawór kontroli przepływu VRFU 380BSPP 3_8 cala
3600-000-114.00 Siło wnik nurnikowy CN1E-40-400_lcałko w. 1325
Przeciwnakrętka M16x1,5 PN-M-73109
Korpus przył k olan 16-10 PN-M-73142
3600-073-110.00 rurka hydraul
Korpus przył pr red 16 16-10 PN-M-73144
Pierś cień zacinający 16-10 PN-M-73137
Przewody silnika hydraulicznego
Przewód giętki AA-10-500-10-10 BN-81-1903-01
3600-073-100.00 rurka hydraul stawiacza
Ś ruba zł ączki 0,375 calax38 E-5270-120-109.00
Podkła dka 0,375 cala E-5270-120-118.00
Złączka oczkowa-60 -5270-120-128.00
Przewód giętki AA-10-1000-10-10 BN-81-1903-01
złac zka obrotowa HYDROKRAK 3_8cala
3600-073-117.00 rurka obcinacza
3600-073-118.00 złaączka obcinacza
Nakrętka 16-10 PN-M-73139
Przewód obcinacza
Korpus złączki kolankowej 16-10 PN-M-73143
Cylinder hydrauliczny 40x22x250
Siłow nik CJ2F-16-63-36-320
11.1.04 podkła dka 22.2_27miedziana
5270-120-118.00 Podkła dka 3-8''
Przewody silnika hydraulicznego
5270-120-108.00 Złac zka oczkowa 3-8'' - 45
800-070-110.00 Tuleja róŜnicowa M2_1.5_G3_8cala
5270-120-110.00 Śruba złac zki 3-8'' - 32
Przewód giętki AA-10-2000-10-10
Przewód giętki AA-10-1800-10-10
5270-120-118.00 Podkła dka 3-8''
5270-120-108.00 Złac zka oczkowa 3-8'' - 45
5270-120-118.00 Podkła dka 3-8''
Instalacja hydrauliczna czI 3600-073-500.10
Strona 15
Siłow nik CJ2F-16-63-36-500
5270-120-109.00 Śruba zł ączki 3-8'' - 38
5270-120-118.00 Podkła dka 3-8''
5270-120-108.00 Złac zka oczkowa 3-8'' - 45
5270-120-116.00 Tuleja dystansowa
5281-120-201.00 Złączka dystansowa 3-8''
Przewód giętki AA-10-500-10-10 BN-81-1903-01
Zawór siłownikowy ZELECHÓW
Przewód giętki AA-10-500-10-10 BN-81-1903-01
11.1.04 podkła dka 22.2_27miedziana
800-070-110.00 Tuleja róŜnicowa M2_1.5_G3_8cala
5270-120-108.00 Złac zka oczkowa 3-8'' - 45
5270-120-118.00 Podkła dka 3-8''
5270-120-110.00 Śruba złac zki 3-8'' - 32
Przewód giętki AA-10-1300-10-10 BN-81-1903-01
5270-120-110.00 Śruba złac zki 3-8'' - 32
Przewód giętki AA-10-420-10-10 BN-81-1903-01
5270-120-108.00 Złac zka oczkowa 3-8'' - 45
5270-120-118.00 Podkła dka 3-8''
Zawór zwrotny UZZR32-6A
5270-120-114.02 Przyłączka 3-8 cala-12
Pierś cień zacinający 16-10 PN-M-73137
Korpus złączki trójnikowej 16-10 PN-M-73147
3600-073-110.00 rurka hydraul
Przewód giętki AA-10-800-10-10 BN-81-1903-01
Przewód giętki AA-10-800-10-10 BN-81-1903-01
Siłow nik CJ2F-16-63-36-320 zamkniety
11.1.04 podkła dka 22.2_27miedziana
800-070-110.00 Tuleja róŜnicowa M2_1.5_G3_8cala
3600-073-101.00 rurka I
Nakrętka 16-10 PN-M-73139
Korpus złączki 16-10 PN-M-73141
3600-073-112.00 rurka hydraul
3600-073-111.00 rurka hydraul
Przewód giętki AA-10-350-10-10 BN-81-1903-01
Przewód giętki AA-10-800-10-10 BN-81-1903-01
3600-073-102.00 rurka II
Przewód giętki AA-10-350-10-10 BN-81-1903-01
rozdzielacz 4_sekcyjny HYDROKRAK
Instalacja hydrauliczna czII 3600-073-500.10
Strona 16
Przewód giętki AA-10-1300-10-10 BN-81-1903-01
5281-130-111.00 Pierś cień uszcz 27,3
5281-130-112.00 Tulejka róŜnicowa M27x3-8''
Złączka oczkowa-60 -5270-120-128.00
Podkła dka 0,375 cala E-5270-120-118.00
Ś ruba zł ączki 0,375 calax38 E-5270-120-109.00
5426-060-111.01 Złączka gniazda
Szbkozłącze-wtyczka NV12GAS M
Szbkozłącze gniazdo NV12GAS-F
5426-060-111.01 Złączka gniazda
Nakrętka 16-10 PN-M-73139
3600-073-105.00 rurka hydraul dyszla
2252_07_00_024 Przył G1_ 2cala_M18_1_5
5270-120-540.00 _Filtr oleju
5270-120-112.00 Złączka 1_2 cala obustronna
Przewód giętki AA-10-1600-10-10 BN-81-1903-01
Przewód giętki AA-10-1300-10-10 BN-81-1903-01
5270-120-119.00 Podkła dka 1-2''
Przewód giętki AA-10-1000-10/10
Szbkozłącze-wtyczka NV12GAS M
Pierś cień zacinający 16-10 PN-M-73137
3600-073-106.00 rurka hydraul dyszla
Przewód giętki AA-10-1600-10-13 BN-81-1903-01
Nakrętka 16-10 PN-M-73139
Korpus złączki 16-10 PN-M-73141
Instalacja hydrauliczna czIII 3600-073-500.10
Strona 17
3600-073-104.00 rurka hydraul silnika hydr_II
3600-073-109.00 rurka hydraul
3600-073-103.00 rurka hydraul silnika hydr_I
3600-073-108.00 rurka hydraul obcinacza
Przeciwnakrętka M20x1,5 PN-M-73109
3600-073-110.00 rurka hydraul
3600-073-109.00 rurka hydraul
3600-073-114.00 rurka hydraul
Korpus zł ączki trójnikowej 16-10 PN-M-73147
Nakrętka 16-10 PN-M-73139
3600-073-112.00 rurka hydraul
Przewód giętki AA-10-800-10-10 BN-81-1903-01
Przewód giętki AA-10-540-10-10 BN-81-1903-01
Korpus zamka Z60L
Przewód giętki AA-10-800-10-10 BN-81-1903-01
Pierś cień zacinający 16-10 PN-M-73137
Korpus przyłączki 16-10 PN-M-73140
Zawór zwrotny UZZR32-6A
oring 13.3_2.4
Korpus przyl.trojnik. M18-M16
5270-120-137.00 kolanko M8x1.5-fi 12
3600-073-115.00 rurka hydraul
Przewód giętki AA-10-800-10-10 BN-81-1903-01
Przewód giętki AA-10-800-10-10 BN-81-1903-01
Instalacja hydrauliczna czIV 3600-073-500.10
Strona 18
Rama podajnika 3600_080_560.00
SpręŜ yna podajnika E-1600-040-130.00
Nakretka samozab.M12
Podkladka 13
Pierś cień osadczy spr. Z 55
Nakretka samozab.M12
Podkła dka 82030
Ś ruba M12x55-8.8-B PN-M-82101
Podkladka slizgowa E-5281-080-313.00
Kolo zeb. walc. z=30 E-5281-080-445.00
Pokrywa spaw. ENDURO E-1600-040-560.00
Nakrętka samozab.M12
Sruba M6x50
ŁoŜ ysko 6203
Pierscien osadczy spr. Z 25
Kolo zeb. walc. z=25 E-5281-080-444.00
Krazek I E-1600-040-102.20
Nakretka samozab. M6
Nakrętka M12
SpręŜ yna E-1600-040-105.10
Tulejka E-5281-080-315.00
Rolka E-5281-080-312.00
Pierscien osadczy spr. Z 25
Podkladka 089-000712-0.213
Ś ruba 5224-088-126.00
Ś ruba M12x80-8.8-B PN-M-82101
Trzpień - rolka dolna 3600 080 730.00
Rolka alumin. II D-5281-080-342.00
Nakrętka specjalna 3600-080-740.00
Pokrywa rolki E-5281-070-301.20
Kołe k spręŜysty 5x30 PN-M-85023
Pokrętło 36 00 080 770.00
Wałek E-52 81-080-343.00
Nakretka samozab.M12
Wspornik rolek ENDURO E-5281-080-750.00
ŁoŜ ysko 6203
Podkladka 13
Podajnik folii uniwersalny 3600-080-500.10
Strona 19
Kolek spr.6x35
Oś dys zla 3600-000-510.10
Kołe k spr.10x60
Zaczep oczkowy D-5270-010-150.00
Nakrętka samozab. M16
Zaczep spawany 3600-090-520.00
Nakrętka spec E-5271-010-157.00
Podkła dka 3600-000-117.00
Kolek spr.6x45
Nakrętka samozab. M16
Uchwyt kpl 3600-090-540.00
Łancuch kpl D-5276-010-580.00
Sprezyna 089-000975-5.130
Sworzeń 3600-090-108.00
Ś ruba M16x40 PN-M-82105
Ś ruba M16x140 PN-M-82101
Dyszel kpl 3600-090-500.10
Strona 20
Pokrętło 1-522 5-120-540.00
Kolek spr.8x35 PN-M-85023
Ś ruba 3-0345-201-530.00
SpręŜ yna E-89-000975-5.417
Kołe k spr.8x50 PN-M-85023
Korpus stopki 3-0345-201-510.00
Sworzeń E-550
Stopka 3-0345-201-520.01
Noga kpl 3-0345-201-500.01
Strona 21
Wtyczka zasilania 3600-100-107.00
Panel sterujący 3600-100-520.00
Kolektor 3600-100-510.00
Przewód sterujący 3600-100-109.00
Rozdzielacz 4 sekcyjny Hydrokrak
Start
Stop
SIPMA
R
Podnieś
ON/OFF
Auto
+
-
0
Przewód zasilający 360-100-108.00
Czujnik łap y załad owczej 3600-100-101.00
Czujnik łap y załod owczej 3600-100-102.00
Czujnik połoŜe nia stołu obroto wego 3600-100-103.00
Czujnik połoŜe nia stołu obroto wego 3600-100-104.00
Czujnik wychylenia 3600-100-106.00
Czujnik wychylenia 3600-100-105.00
Układ n adzoru i sterowania 3600-100-500.00
Strona 22
Lampa przednia pozycyjna E 92 D
Odblask UO-75
Lampa tylna zespolona LT-70
Wiązka przewodów prawa3600-071-540.00
Odblask UO-75
Wkret M5 x 10 PN-M-82215
Końcówka M5-O-2,5 PN-S-76036
WiŜaka przednia prawa3600-071-570.00
Wiązka głó wna3600-071-520.00
Wiązka przewodów lewa3600-071-530.00
Odblask UO-75
Wtyczka złącza wtykowego 12N PN-S-76055
Wiązka przednia lewa3600-071-560.00
Zł ącze płyt kowe 4-zaciskowe
Osłona B1 4-20 BN-89-3687-27
Nasadka J 2,5 Sn BN-85-3687-02
Ośw ietlenie
Strona 23
