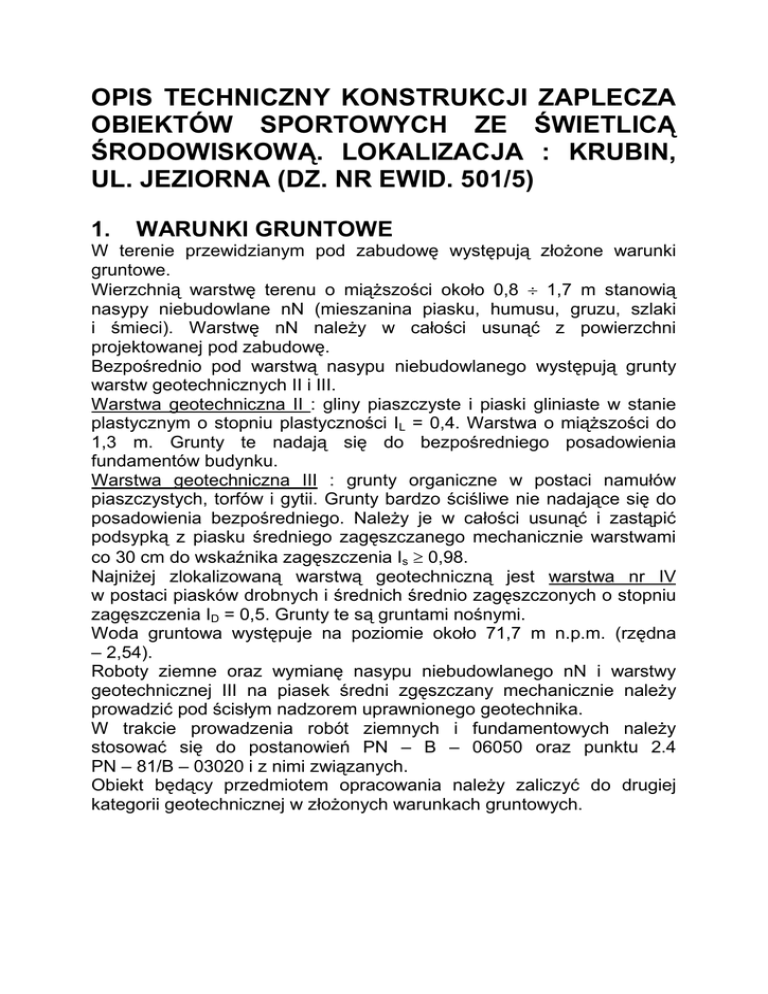

OPIS TECHNICZNY KONSTRUKCJI ZAPLECZA
OBIEKTÓW SPORTOWYCH ZE ŚWIETLICĄ
ŚRODOWISKOWĄ. LOKALIZACJA : KRUBIN,
UL. JEZIORNA (DZ. NR EWID. 501/5)
1.
WARUNKI GRUNTOWE
W terenie przewidzianym pod zabudowę występują złoŜone warunki
gruntowe.
Wierzchnią warstwę terenu o miąŜszości około 0,8 ÷ 1,7 m stanowią
nasypy niebudowlane nN (mieszanina piasku, humusu, gruzu, szlaki
i śmieci). Warstwę nN naleŜy w całości usunąć z powierzchni
projektowanej pod zabudowę.
Bezpośrednio pod warstwą nasypu niebudowlanego występują grunty
warstw geotechnicznych II i III.
Warstwa geotechniczna II : gliny piaszczyste i piaski gliniaste w stanie
plastycznym o stopniu plastyczności IL = 0,4. Warstwa o miąŜszości do
1,3 m. Grunty te nadają się do bezpośredniego posadowienia
fundamentów budynku.
Warstwa geotechniczna III : grunty organiczne w postaci namułów
piaszczystych, torfów i gytii. Grunty bardzo ściśliwe nie nadające się do
posadowienia bezpośredniego. NaleŜy je w całości usunąć i zastąpić
podsypką z piasku średniego zagęszczanego mechanicznie warstwami
co 30 cm do wskaźnika zagęszczenia Is ≥ 0,98.
NajniŜej zlokalizowaną warstwą geotechniczną jest warstwa nr IV
w postaci piasków drobnych i średnich średnio zagęszczonych o stopniu
zagęszczenia ID = 0,5. Grunty te są gruntami nośnymi.
Woda gruntowa występuje na poziomie około 71,7 m n.p.m. (rzędna
– 2,54).
Roboty ziemne oraz wymianę nasypu niebudowlanego nN i warstwy
geotechnicznej III na piasek średni zgęszczany mechanicznie naleŜy
prowadzić pod ścisłym nadzorem uprawnionego geotechnika.
W trakcie prowadzenia robót ziemnych i fundamentowych naleŜy
stosować się do postanowień PN – B – 06050 oraz punktu 2.4
PN – 81/B – 03020 i z nimi związanych.
Obiekt będący przedmiotem opracowania naleŜy zaliczyć do drugiej
kategorii geotechnicznej w złoŜonych warunkach gruntowych.
2.
FUNDAMENTY
2.1 ŁAWY FUNDAMENTOWE
Pod ściany zewnętrzne i wewnętrzne nośne budynku zaprojektowano
Ŝelbetowe ławy fundamentowe o symbolach Ł.F. – 1, Ł.F. – 1a, Ł.F – 2,
Ł.F. – 3. Ławy wysokości 50 cm i szerokości odpowiednio 100, 100, 120,
80 cm. Beton B – 20 (C 16/20). Zbrojenie podłuŜne prętami # 12
(stal A – III N, BSt 500 S). Strzemiona 2 φ 6 i 1 φ 6 (A – 0, St0S) co
30 cm. Pręty podłuŜne # 12 łączyć na zakład długości 50 cm. Ławy
wykonać na warstwie betonu podkładowego B 10 (C 8/10) grubości
10 cm.
2.2 STOPY FUNDAMENTOWE
Stopy fundamentowe o symbolach S.F – 1 ÷ S.F – 5 mają wysokość
50 cm. Beton B – 20 (C 16/20). Zbrojenie stóp w dolnej części (otulina
5 cm) siatkami krzyŜowymi z prętów # 12 (A – III N, BSt 500 S)
o oczkach 20×20 cm. Przed betonowanie stóp osadzić i zastabilizować
pręty startowe # 12, # 20 słuŜące do powiązania na zakład ze
zbrojeniem głównym słupów Ŝelbetowych SŜ. Stopy wykonać na
warstwie betonu podkładowego B 10 (C 8/10) grubości 10 cm.
3.
ŚCIANY MUROWANE
3.1 ŚCIANY W CZĘŚCI PODZIEMNEJ
W OSI „A”
Ściana grubości 38 cm z bloczków betonowych klasy minimum 15,0 MPa
na zaprawie cementowo – wapiennej M 5. Ocieplenie styrodurem
grubości 10 cm.
W OSIACH „E”, „2”, „12”
Ściany grubości 30 cm z bloczków betonowych klasy minimum 15,0 MPa
na zaprawie cementowo – wapiennej M 5. Ocieplenie styrodurem
grubości 10 cm.
ŚCIANY WEWNĘTRZNE NOŚNE
Ściany grubości 30 cm z bloczków betonowych klasy minimum 15,0 MPa
na zaprawie cementowo – wapiennej M 5.
3.2 ŚCIANY NADZIEMIA
ŚCIANY ZEWNĘTRZNE
Ściany grubości 29 cm z pustaków ceramicznych MAX klasy 15,0 MPa
na zaprawie cementowo – wapiennej M 3. Ściany ocieplone styropianem
metodą „lekką – mokrą”.
ŚCIANY WEWNĘTRZNE NOŚNE
Ściany grubości 29 cm z pustaków ceramicznych MAX klasy 15,0 MPa
na zaprawie cementowo – wapiennej M 3.
W ścianach zewnętrznych piętra naleŜy wykonać Ŝelbetowe rdzenie
Rś – 1 o przekroju 29×30 cm. Beton B – 20 (C 16/20). Zbrojenie główne
rdzeni 6 # 20 (A – III N, BSt 500 S). Strzemiona φ 6 (A – 0, St0S) co
25 cm. Rdzenie połaczone monolitycznie z wieńcami w – 1, wn – 1a.
W górnej części spięte wieńcem wn – 2.
Wieniec wn – 2 szerokości 29 cm i wysokości 40 cm z betonu B – 20
(C 16/20). Zbrojenie podłuŜne 4 # 16 (A – III N, BSt 500 S). Strzemiona
φ 6 (A – 0, St0S) co 25 cm. Pręty podłuŜne wieńca łączyć na zakład
długości 65 cm. Przed betonowaniem wieńca wn – 2 osadzić
i zastabilizować stalowe kotwy ocynkowane φ 16 słuŜące do mocowania
drewnianych murłat 14×14 cm. Kotwy w rozstawie co 120 ÷ 150 cm.
4.
STROP GĘSTOśEBROWY TERIVA – III
Przekrycie parteru stropem gęstoŜebrowym TERIVA – III o grubości
konstrukcyjnej 34 cm (w tym 4 cm nadbetonu). Beton B – 20 (C 16/20).
śebra rozdzielcze szerokości 7 ÷ 10 cm. Zbrojenie 2 # 12 (A – III N).
Strzemiona φ 6 (A – 0, St0S) co 30 cm.
Wieńce stropowe wn – 1 (29×38 cm) i wn – 1a (38×38 cm) zbrojone
podłuŜnie 4 # 16 (A – III N, BSt 500 S). Strzemiona φ 6 (A – 0, St0S) co
25 cm. Pręty podłuŜne wieńców łączyć na zakład długości 65 cm.
5.
ELEMENTY śELBETOWE MONOLITYCZNE
SŁUPY SŜ – 1, 1a, 1b, 2, 2a, 3, 3a, 4, 5, 6
Słupy z betonu B – 20 (C 16/20). Zbrojenie główne prętami # 12, # 20 ze
stali A – III N (BSt 500 S). Strzemiona φ 6 (A – 0, St0S).
PODCIĄGI Pd – 1, 1a, 2, 3, 3a, 3b, 4, 5, 6, 7, 8
Podciągi z betonu B – 20 (C 16/20). Zbrojenie główne prętami # 12, # 16,
# 20, # 25 ze stali A – III N (BSt 500 S). Strzemiona 1 φ 6, 2 φ 6
(A – 0, St0S). Przekroje poprzeczne podciągów Pd – 1 (30×60), Pd – 1
(30×60), Pd – 1 (30×60), Pd – 1, 1a (30×60), Pd – 2 (29×38), Pd – 3
(30×50), Pd – 3a (29×38), Pd – 3b (29×38), Pd – 4 (29×38), Pd – 5
(25×30), Pd – 6 (25×30), Pd – 7 (25×30).
NADPROśA Np – 1, 2, 3, 4
Beton B – 20 (C 16/20). Zbrojenie główne stalą A – III N (BSt 500 S).
Strzemiona ze stali A – 0 (St0S).
BALKONY Blk – 1, 2, 3, 4
Balkony Blk – 1, 2 wspornikowe. Płyta grubości 16 cm.
Balkon Blk – 3 z płytą grubości 16 cm połączoną monolitycznie
z wieńcem wn – 1 i podciągiem Pd – 5.
Balkon Blk – 4 z płytą grubości 16 cm połączoną monolitycznie
z wieńcem wn – 1 i podciągiem Pd – 6.
Beton B – 20 (C 16/20). Zbrojenie główne prętami # 12 (Blk – 1, 2) i # 8
(Blk – 3, 4). Zbrojenie rozdzielcze φ 6 (A – 0, St0S) co 20 cm.
SCHODY
Schody Ŝelbetowe z płytą grubości 15 cm oparte na podciągach Pd – 3
i Pd – 7. Beton B – 20 (C 16/20). Zbrojenie główne prętami # 12
(A – III N, BSt 500 S). Zbrojenie rozdzielcze φ 6 (A – 0, St0S) co 20 cm.
6.
ZELBETOWE ŚCIANY OPOROWE Ś.O. – 1, 2, 3
Ściany oporowe Ŝelbetowe grubości 30 cm połączone monolitycznie
z płytą fundamentową szerokości 220 cm (Ś.O. – 1), 170 cm (Ś.O. – 2)
i 120 cm (Ś.O. – 1). Płyta grubości 30 cm.
Beton B – 20 (C 16/20). Zbrojenie główne prętami # 16, # 12 (A – III N,
BSt 500 S). Strzemiona φ 6 (A – 0, St0S) co 30 cm.
7.
DACH
Dach drewniany ze stalowymi belkami naroŜnymi i belką pod ramę
kalenicową.
Elementy składowe konstrukcji dachu :
ELEMENTY DREWNIANE :
- krokwie 8×18 cm,
- murłaty 14×14 cm,
- elementy spinające kaŜdą parę krokwi (pod sufit podwieszany)
obustronnie 8×18 cm,
- rama kalenicowa składająca się z płatwi kalenicowej 14×18 cm opartej
na słupkach 14×14 cm. Całość wzmocniona mieczami 8×18 cm. Słupki
ustawiane na belce podwalinowej 14×14 cm mocowanej do stalowej
belki HEB 240.
Wszystkie elementy wykonać z drewna klasy K – 27 (C 22) oraz
zabezpieczyć impregnatami chroniącymi przed pleśnią, sinizną
i insektami np. FOBOS 2 M.
ELEMENTY STALOWE :
belki naroŜne z dwuteownika walcowanego szerokostopowego
HEB 200 + drewniane nakładki 12×12 cm.
- belka nośna pod drewnianą ramę kalenicową. Belka z dwuteownika
walcowanego szerokostopowego HEB 240 w układzie ciągłym
trójprzęsłowym oparta na Ŝelbetowych słupach SŜ – 1b, 3a, 2a.
słupki skrajne ramy kalenicowej wraz z zastrzałami. Wykonać je
z kwadratowego profilu zamkniętego 100×100×4
Stal S 235 (A – I, St3SX). Belki zabezpieczyć antykorozyjnie poprzez
oczyszczenie powierzchni do stopnia czystości Sa 2.5, dwukrotne
malowanie farbą podkładową antykorozyjną, dwukrotne malowanie farbą
nawierzchniową np. chlorokauczukową.
Do spawania stosować elektrody EA 1.46.
OPRACOWAŁ : mgr inŜ. Dariusz Gołdyn
upr. nr 162 / 91 / WŁ
