układy zaporowo-upustowe

UKŁADY ZAPOROWO-UPUSTOWE
Układy zaporowo-upustowe montowane są na gazociągach niskiego, średniego
i wysokiego ciśnienia, a także na przewodach wejściowych i wyjściowych stacji gazowych
wysokiego i średniego ciśnienia.
Układy zaporowo-upustowe wysokiego ciśnienia - wykonywane są w wersji nadziemnej.
Na życzenie zamawiającego, istnieje możliwość wykonania wersji podziemnej układu.

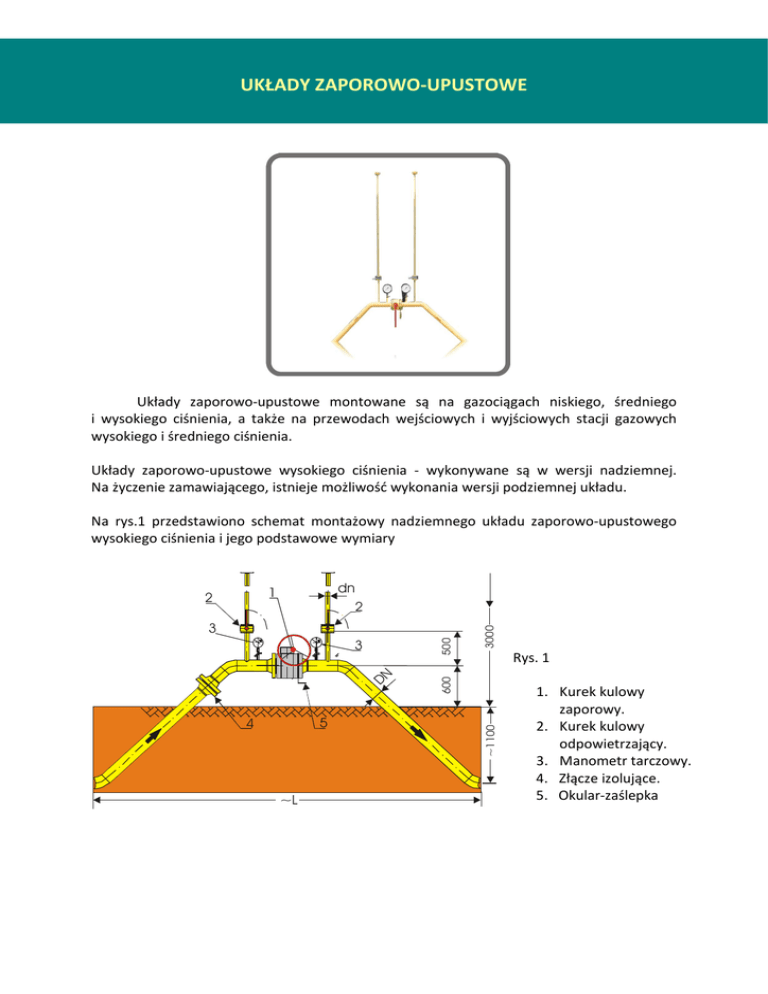

Na rys.1 przedstawiono schemat montażowy nadziemnego układu zaporowo-upustowego
wysokiego ciśnienia i jego podstawowe wymiary
dn
1
2
5
4
~L
Rys. 1
~1100
DN
3
600
500
3
3000
2
1. Kurek kulowy
zaporowy.
2. Kurek kulowy
odpowietrzający.
3. Manometr tarczowy.
4. Złącze izolujące.
5. Okular-zaślepka
L
DN
PN ANSI
dn
[mm]
25
PN 63
ANSI 600
PN 63
ANSI 600
PN 63
ANSI 600
PN 63
ANSI 600
PN 63
ANSI 600
PN 63
ANSI 600
15
4280
25
4470
Uwaga:
50
4600
50
4780
Wymiar L, podany orientacyjnie,
zależny od zastosowanej armatury
zaporowej.
50
5100
50
5200
50
80
100
150
200
Układy zaporowo-upustowe średniego i niskiego ciśnienia wykonywane są w wersji
nadziemnej i podziemnej. Na rys. 2 przedstawiono nadziemną wersje układu i jego
podstawowe parametry.
Rys. 2
1. Zasuwa zaporowa.
2. Kurek kulowy
odpowietrzający.
3. Manometr tarczowy.
4. Złącze izolujące.
5. Okular-zaślepka
L
DN
PN
dn
[mm]
50
PN 16
40
4280
80
PN 16
50
4400
100
PN 16
50
4560
150
PN 16
50
4600
200
PN 16
50
4685
250
PN 16
50
4785
300
PN 16
50
4900
Uwaga:
Wymiar L, podany
orientacyjnie, zależny
od zastosowanej
armatury zaporowej
Rys. 3 przedstawia wersję podziemną układu zaporowo-upustowego
1. Zasuwa zaporowa lub kurek kulowy.
2. Kurek kulowy odpowietrzający.
3. Korek odpowietrzający
