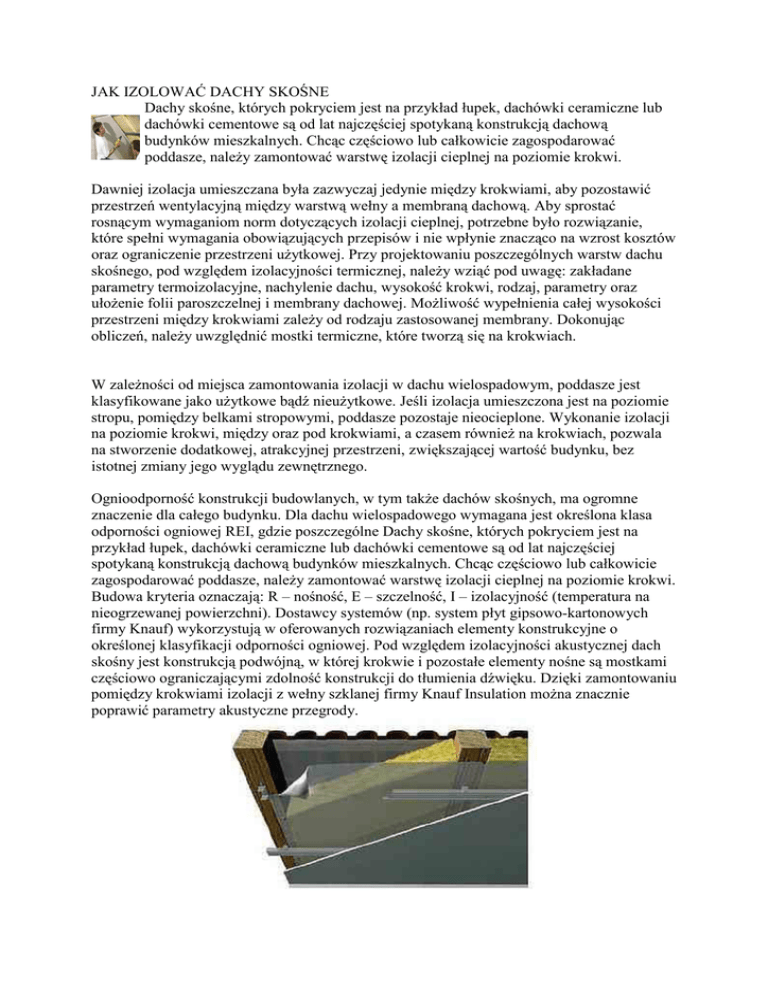

JAK IZOLOWAĆ DACHY SKOŚNE
Dachy skośne, których pokryciem jest na przykład łupek, dachówki ceramiczne lub
dachówki cementowe są od lat najczęściej spotykaną konstrukcją dachową
budynków mieszkalnych. Chcąc częściowo lub całkowicie zagospodarować
poddasze, naleŜy zamontować warstwę izolacji cieplnej na poziomie krokwi.
Dawniej izolacja umieszczana była zazwyczaj jedynie między krokwiami, aby pozostawić
przestrzeń wentylacyjną między warstwą wełny a membraną dachową. Aby sprostać
rosnącym wymaganiom norm dotyczących izolacji cieplnej, potrzebne było rozwiązanie,
które spełni wymagania obowiązujących przepisów i nie wpłynie znacząco na wzrost kosztów
oraz ograniczenie przestrzeni uŜytkowej. Przy projektowaniu poszczególnych warstw dachu
skośnego, pod względem izolacyjności termicznej, naleŜy wziąć pod uwagę: zakładane
parametry termoizolacyjne, nachylenie dachu, wysokość krokwi, rodzaj, parametry oraz
ułoŜenie folii paroszczelnej i membrany dachowej. MoŜliwość wypełnienia całej wysokości
przestrzeni między krokwiami zaleŜy od rodzaju zastosowanej membrany. Dokonując
obliczeń, naleŜy uwzględnić mostki termiczne, które tworzą się na krokwiach.
W zaleŜności od miejsca zamontowania izolacji w dachu wielospadowym, poddasze jest
klasyfikowane jako uŜytkowe bądź nieuŜytkowe. Jeśli izolacja umieszczona jest na poziomie
stropu, pomiędzy belkami stropowymi, poddasze pozostaje nieocieplone. Wykonanie izolacji
na poziomie krokwi, między oraz pod krokwiami, a czasem równieŜ na krokwiach, pozwala
na stworzenie dodatkowej, atrakcyjnej przestrzeni, zwiększającej wartość budynku, bez
istotnej zmiany jego wyglądu zewnętrznego.
Ognioodporność konstrukcji budowlanych, w tym takŜe dachów skośnych, ma ogromne
znaczenie dla całego budynku. Dla dachu wielospadowego wymagana jest określona klasa
odporności ogniowej REI, gdzie poszczególne Dachy skośne, których pokryciem jest na
przykład łupek, dachówki ceramiczne lub dachówki cementowe są od lat najczęściej
spotykaną konstrukcją dachową budynków mieszkalnych. Chcąc częściowo lub całkowicie
zagospodarować poddasze, naleŜy zamontować warstwę izolacji cieplnej na poziomie krokwi.
Budowa kryteria oznaczają: R – nośność, E – szczelność, I – izolacyjność (temperatura na
nieogrzewanej powierzchni). Dostawcy systemów (np. system płyt gipsowo-kartonowych
firmy Knauf) wykorzystują w oferowanych rozwiązaniach elementy konstrukcyjne o
określonej klasyfikacji odporności ogniowej. Pod względem izolacyjności akustycznej dach
skośny jest konstrukcją podwójną, w której krokwie i pozostałe elementy nośne są mostkami
częściowo ograniczającymi zdolność konstrukcji do tłumienia dźwięku. Dzięki zamontowaniu
pomiędzy krokwiami izolacji z wełny szklanej firmy Knauf Insulation moŜna znacznie
poprawić parametry akustyczne przegrody.
Podstawowym kryterium, które naleŜy uwzględnić przy projektowaniu i wykonywaniu dachu
skośne go jest zapewnienie określonej wartości współczynnika przenikania ciepła. Obliczenia
współczynnika przenikania ciepła U naleŜy wykonywać zgodnie z normą: PN-EN ISO 6946:
2004 (Komponenty i elementy budynku. Opór cieplny i współczynnik przenikania ciepła.
Metody obliczania). Zgodnie z wymaganiami, wartości współczynnika przenikania ciepła Uk
ścian, stropów i stropodachów nie mogą być większe niŜ wartości Uk (max). W obliczeniach
naleŜy koniecznie uwzględnić mostki termiczne, które tworzą się na krokwiach i elementach
dolnej konstrukcji nośnej w dachach stromych oraz powstające na łącznikach mechanicznych
w dachach płaskich. Mostki te naleŜy obliczać, wykorzystując normy: PN-EN ISO 10211-1
(Mostki cieplne w budynkach. Strumień cieplny i temperatura powierzchni. Ogólne metody
obliczania) lub PN-EN ISO 10211-2 (Mostki cieplne w budynkach. Obliczanie strumieni
cieplnych i temperatur powierzchni. Część 2.: Liniowe mostki cieplne).
W przypadku dachu ze szczeliną wentylacyjną, pomiędzy zewnętrzną warstwą izolacji i
membraną dachową naleŜy pozostawić przestrzeń wentylacyjną. W dachu bez szczeliny
wentylacyjnej para wodna swobodnie uchodzi z budynku przez membranę dachową do
szczeliny wentylacyjnej nad membraną. Takie rozwiązanie przynosi wiele korzyści:
•
•
•
Dyfuzyjnie otwarta membrana ogranicza ryzyko kondensacji pary wodnej w
drewnianej konstrukcji dachu.
Paroprzepuszczalna membrana dachowa po zewnętrznej stronie krokwi słuŜy jako
zabezpieczenie przed wiatrem.
Ograniczenie przepływu powietrza poprawia efektywność energetyczną poddasza.
Firma Knauf Insulation zaleca takie rozwiązanie we wszystkich typach dachów skośnych.
Jedna warstwa izolacji pomiędzy krokwiami dachu skośnego
pozwala na osiągnięcie dobrych właściwości termoizolacyjnych,
pod warunkiem, Ŝe wysokość krokwi umoŜliwia zamontowanie
właściwej grubości izolacji. Pod pokryciem zainstalowana jest
paroprzepuszczalna membrana dachowa. Izolacja z wełny
szklanej wypełnia przestrzeń pomiędzy krokwiami na całej ich
wysokości.
Po ciepłej stronie izolacji zamontowana jest warstwa paroszczelna, przykryta dolną
konstrukcją nośną, do której przymocowane są najczęściej płyty gipsowo-kartonowe. Dolne
konstrukcje nośne, tworzone ze stalowych profili lub drewnianych łat, mają róŜny wpływ na
wartość współczynnika U (niŜsze wartości przy elementach metalowych – wpływ mostków
termicznych).
Izolacja dachu między i pod krokwiami jest rozwiązaniem korzystnym, jeśli wysokość krokwi
jest niewystarczająca na zamontowanie jednej warstwy izolacji o zalecanej grubości.
Dodatkowa warstwa izolacji ogranicza ryzyko wystąpienia mostków termicznych. W
obecnych tradycyjnych konstrukcjach dachowych, z krokwiami wysokości 160-180 mm
moŜliwe jest osiągnięcie wymaganych wartości U, a takŜe wartości U znacznie poniŜej
wymaganego poziomu. Jeśli nie ma ograniczeń konstrukcyjnych, izolację między krokwiami
moŜna zamontować zarówno w dachach tradycyjnych ze szczeliną wentylacyjną, z
zainstalowaną membraną dachową, jak i w nowoczesnych typach dachów z
wysokoparoprzepuszczalną membraną.
Membrana dachowa jest montowana na krokwiach i zakotwiona przez kontrłaty. Łaty są
instalowane w rozstawie odpowiednim dla wybranego rodzaju pokrycia dachowego i
nachylenia dachu. Przy układaniu pokrycia naleŜy stosować się do instrukcji montaŜowych
producenta. Maty Unifit 035 i Unifit 039 naleŜy rozpakować i pociąć poprzecznie, zgodnie z
dokładnie odmierzonymi odległościami między krokwiami, uwzględniając 20 mm zapasu.
Podobnie montuje się płyty TP 116, uwzględniając wymiary dachu przy cięciu wyrobu.
Odmierzony materiał naleŜy ścisnąć i zamontować na lekki wcisk między krokwie, gdzie po
rozpręŜeniu będzie się utrzymywał samodzielnie do momentu ułoŜenia następnych warstw.
Przestrzeń pomiędzy krokwiami szczelnie wypełniona na całej wysokości izolacją pozwoli
ograniczyć ryzyko wystąpienia mostków cieplnych.
Przy montaŜu dodatkowych warstw izolacji,
połączenia płyt w kolejnej warstwie nie powinny
pokrywać się z połączeniami poprzedniej. W celu
zapewnienia optymalnej izolacji całego poddasza
kaŜda następna warstwa powinna być przesunięta
w stosunku do juŜ połoŜonej. Jeśli nie jest
stosowana membrana dachowa dyfuzyjnie otwarta,
naleŜy wykonać odpowiedniej wysokości szczelinę
wentylacyjną pomiędzy tą warstwą i zewnętrzną powierzchnią izolacji. W tym celu montuje
się odpowiednie konstrukcje pomocnicze z listew dystansowych, przymocowanych do dolnej
krawędzi krokwi lub przytrzymuje się izolację za pomocą Ŝyłki lub drutu rozciągniętego
między krokwiami. NaleŜy zwrócić uwagę na detal łączenia izolacji dachu i izolacji ściany
zewnętrznej w miejscu okapu, aby nie powstał mostek termiczny. Następnie na warstwę
izolacji nakłada się warstwę paroszczelną, która musi pokrywać całą powierzchnię i powinna
być uszczelniona na łączeniach.
W przypadku mocowania drewnianych łat do dolnej konstrukcji nośnej, naleŜy wybrać
system, który spełnia wymagania dotyczące nośności i ognioodporności, a jednocześnie
umoŜliwia montaŜ dodatkowej warstwy izolacji o odpowiedniej grubości. Izolację naleŜy ciąć
zgodnie z dokładnie odmierzonymi odległościami między łatami, uwzględniając 15-20 mm
zapasu. Odmierzony materiał naleŜy ścisnąć i zamontować na lekki wcisk między łaty.
Następnie montuje się okładzinę z płyt gipsowo-kartonowych. W przypadku zastosowania
stalowych profili CD, naleŜy wybrać wieszak spełniający wymagania dla całego systemu,
dotyczące nośności i ognioodporności, oraz umoŜliwiający zamontowanie profili w takiej
odległości od krokwi, aby umoŜliwiała montaŜ odpowiedniej grubości izolacji. Izolacja
powinna całkowicie wypełniać przestrzeń między i pod profilami.
Izolacja dachu między krokwiami i dwiema warstwami pod krokwiami jest najlepszym
rozwiązaniem i umoŜliwia osiągnięcie zalecanych wartości U, zgodnie z wymaganiami
Warunków Technicznych. Dach z tak wykonaną izolacją zapewni oszczędność kosztów
ogrzewania, a jednocześnie zagwarantuje bardzo dobrą izolacyjność akustyczną całej
przegrody (Rw osiąga wartość nawet do 57 dB – system płyt gipsowo-kartonowych firmy
Knauf).
Firma Knauf Insulation zaleca projektowanie i wykonywanie dachów bez szczeliny
wentylacyjnej, z zainstalowaną wysokoparoprzepuszczalną membraną dachową.
Produkty do izolacji dachów skośnych
Firma Knauf Insulation oferuje wyroby przeznaczone dla całej gamy systemów izolacyjnych
stosowanych w dachach skośnych. Produkty te spełniają wymagania obowiązujące w Polsce,
w tym normy PN-EN 13162:2002/AC:2006 (Wyroby do izolacji cieplnej w budownictwie.
Wyroby z wełny mineralnej (MW) produkowane fabrycznie).
Unifit 035, Unifit 039 – nielaminowane wyroby izolacyjne
z wełny szklanej, w postaci mat. Mają zwiększoną
sztywność, co ułatwia ich montaŜ. Ich powierzchnia jest
oznakowana, co ułatwia wykonanie pomiarów i cięcie na
miarę. Unifit 035 ma bardzo dobre właściwości
termoizolacyjne – współczynnik przewodzenia ciepła
λ=0,035 W/m·K, a współczynnik przewodzenia ciepła Unifit
039 wynosi λ=0,039 W/m·K. Oba produkty mają zdolność
tłumienia dźwięków i są niepalne (klasa A1).
Classic 040 – uniwersalny, nielaminowany wyrób
izolacyjny z wełny szklanej, w postaci mat. Współczynnik
przewodzenia ciepła λ=0,040 W/m·K. Tłumi dźwięki i jest
niepalny (klasa A1). TP 116 – nielaminowane płyty
izolacyjne z wełny szklanej. Współczynnik przewodzenia
ciepła λ=0,037 W/m·K. Tłumią dźwięki i są niepalne (klasa
A1). Stosowane równieŜ jako dodatkowa, montowana pod
krokwiami, warstwa izolacyjna o min. grubości 40 mm.
TI 435 U – maty izolacyjne z wełny szklanej,
jednostronnie
laminowane welonem szklanym. Mają zwiększoną
sztywność, co ułatwia ich montaŜ. Współczynnik
przewodzenia ciepła λ=0,035 W/m·K. Stosowane równieŜ
jako dodatkowa, montowana pod krokwiami, warstwa
izolacyjna o min. grubości 30 mm. Tłumią dźwięki i są
niepalne
(klasa
A1).
Classic 035 – nielaminowany wyrób izolacyjny z wełny
szklanej, w postaci mat. Współczynnik przewodzenia ciepła λ=0,035 W/m·K. Tłumi dźwięki i
jest niepalny (klasa A1). MoŜe być stosowany jako dodatkowa, montowana pod krokwiami,
warstwa izolacyjna o min. grubości 50 mm.
