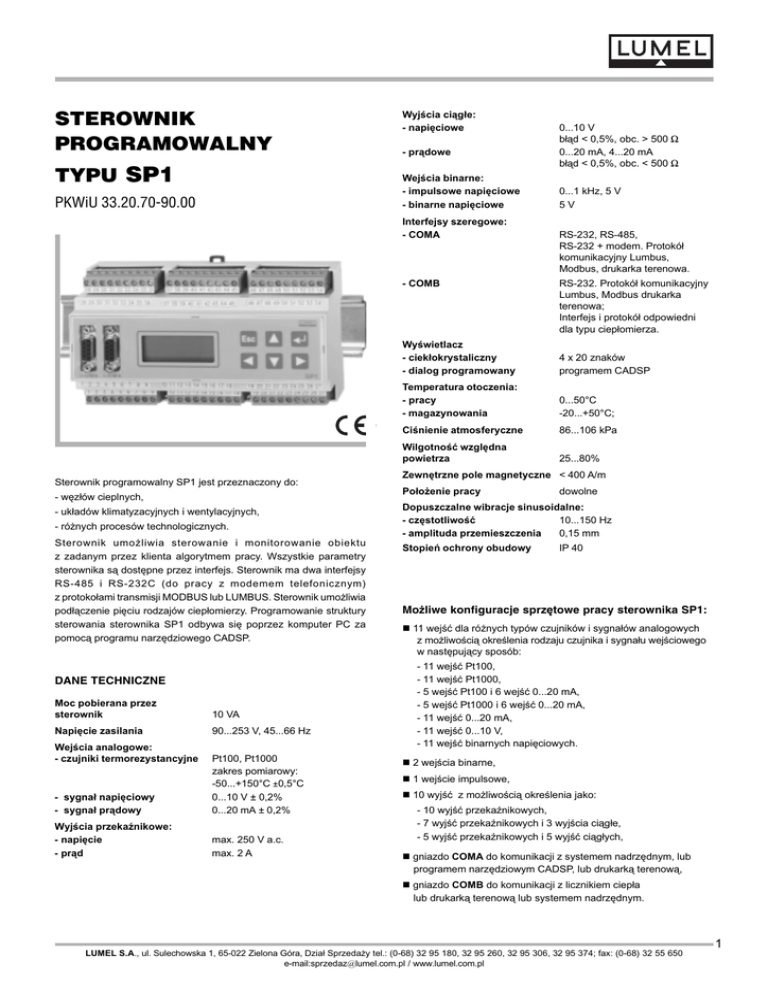

sterownik programowalny typu sp1

STEROWNIK
PROGRAMOWALNY
TYPU SP1
Wyjœcia ci¹g³e:
- napiêciowe
- pr¹dowe
Wejœcia binarne:
- impulsowe napiêciowe
- binarne napiêciowe
PKWiU 33.20.70-90.00
Interfejsy szeregowe:
- COMA
- COMB
Sterownik programowalny SP1 jest przeznaczony do:
- wêz³ów cieplnych,
- uk³adów klimatyzacyjnych i wentylacyjnych,
- ró¿nych procesów technologicznych.
Sterownik umo¿liwia sterowanie i monitorowanie obiektu
z zadanym przez klienta algorytmem pracy. Wszystkie parametry
sterownika s¹ dostêpne przez interfejs. Sterownik ma dwa interfejsy
RS-485 i RS-232C (do pracy z modemem telefonicznym)
z protoko³ami transmisji MODBUS lub LUMBUS. Sterownik umo¿liwia
pod³¹czenie piêciu rodzajów ciep³omierzy. Programowanie struktury
sterowania sterownika SP1 odbywa siê poprzez komputer PC za
pomoc¹ programu narzêdziowego CADSP.
DANE TECHNICZNE
Moc pobierana przez
sterownik
10 VA
Napiêcie zasilania
90...253 V, 45...66 Hz
Wejœcia analogowe:
- czujniki termorezystancyjne
- sygna³ napiêciowy
- sygna³ pr¹dowy
Pt100, Pt1000
zakres pomiarowy:
-50...+150°C ±0,5°C
0...10 V ± 0,2%
0...20 mA ± 0,2%
Wyjœcia przekaŸnikowe:
- napiêcie
- pr¹d
max. 250 V a.c.
max. 2 A
0...10 V
b³¹d < 0,5%, obc. > 500 9
0...20 mA, 4...20 mA
b³¹d < 0,5%, obc. < 500 9
0...1 kHz, 5 V
5V
RS-232, RS-485,
RS-232 + modem. Protokó³
komunikacyjny Lumbus,
Modbus, drukarka terenowa.
RS-232. Protokó³ komunikacyjny
Lumbus, Modbus drukarka
terenowa;
Interfejs i protokó³ odpowiedni
dla typu ciep³omierza.
Wyœwietlacz
- ciek³okrystaliczny
- dialog programowany
4 x 20 znaków
programem CADSP
Temperatura otoczenia:
- pracy
- magazynowania
0...50°C
-20...+50°C;
Ciœnienie atmosferyczne
86...106 kPa
Wilgotnoœæ wzglêdna
powietrza
25...80%
Zewnêtrzne pole magnetyczne < 400 A/m
Po³o¿enie pracy
dowolne
Dopuszczalne wibracje sinusoidalne:
- czêstotliwoœæ
10...150 Hz
- amplituda przemieszczenia
0,15 mm
Stopieñ ochrony obudowy
IP 40
Mo¿liwe konfiguracje sprzêtowe pracy sterownika SP1:
n 11 wejœæ dla ró¿nych typów czujników i sygna³ów analogowych
z mo¿liwoœci¹ okreœlenia rodzaju czujnika i sygna³u wejœciowego
w nastêpuj¹cy sposób:
- 11 wejϾ Pt100,
- 11 wejϾ Pt1000,
- 5 wejϾ Pt100 i 6 wejϾ 0...20 mA,
- 5 wejϾ Pt1000 i 6 wejϾ 0...20 mA,
- 11 wejϾ 0...20 mA,
- 11 wejϾ 0...10 V,
- 11 wejœæ binarnych napiêciowych.
n 2 wejœcia binarne,
n 1 wejœcie impulsowe,
n 10 wyjœæ z mo¿liwoœci¹ okreœlenia jako:
- 10 wyjœæ przekaŸnikowych,
- 7 wyjœæ przekaŸnikowych i 3 wyjœcia ci¹g³e,
- 5 wyjœæ przekaŸnikowych i 5 wyjœæ ci¹g³ych,
n gniazdo COMA do komunikacji z systemem nadrzêdnym, lub
programem narzêdziowym CADSP, lub drukark¹ terenow¹,
n gniazdo COMB do komunikacji z licznikiem ciep³a
lub drukark¹ terenow¹ lub systemem nadrzêdnym.
LUMEL S.A., ul. Sulechowska 1, 65-022 Zielona Góra, Dzia³ Sprzeda¿y tel.: (0-68) 32 95 180, 32 95 260, 32 95 306, 32 95 374; fax: (0-68) 32 55 650
e-mail:[email protected] / www.lumel.com.pl
1
WYMIARY ZEWNÊTRZNE I SPOSÓB MONTOWANIA STEROWNIKA SP1
KOD WYKONANIA MULTIPRZETWORNIKA
Sterownik SP1
X
X
X
X XX X
IloϾ wejϾ i typ czujnika
11 wejϾ Pt100 ........................................... 1
11 wejϾ Pt1000 ......................................... 2
5 wejϾ Pt100 + 6 wejϾ 0...20 mA ............ 3
5 wejϾ Pt1000 + 6 wejϾ 0...20 mA .......... 4
11 wejϾ 0...20 mA ..................................... 5
11 wejϾ 0...10 V ........................................ 6
11 wejϾ binarnych ..................................... 7
6 wejϾ Pt100 + 5 wejϾ 0... 20 mA ........... 8
6 wejϾ Pt1000 + 5 wejϾ 0... 20 mA ......... 9
Wyjœcia
10 przekaŸników bez wyjœæ ci¹g³ych .................
7 przekaŸników + 3 wyjœcia 0...20 mA ..............
7 przekaŸników + 3 wyjœcia 0...10 V .................
5 przekaŸników + 5 wyjœæ 0...20 mA .................
5 przekaŸników + 5 wyjœæ 0...10 V ....................
Interfejs na COMA
RS-485 ....................................................................... 1
RS-232 ....................................................................... 2
Typ wspó³pracuj¹cego ciep³omierza
na COMB
brak ciep³omierza - RS232 ............................................... 0
SUPERCAL 431 LBD ....................................................... 1
MULTICAL ........................................................................ 2
LEC-4 ............................................................................... 3
METRONIC 3 ................................................................... 4
APATOR LQM II ................................................................ 5
Wykonanie
katalogowe ............................................................................. 00
na zamówienie1) ..................................................................... XX
Próby odbiorcze
bez dodatkowych wymagañ ............................................................. 0
z atestami Kontroli Jakoœci ............................................................... 1
inne wymagania1) ............................................................................. X
Oprogramowanie sterownika
bez oprogramowania ..............................................................................
CADSP wersja pe³na bez klucza ............................................................
CADSP z kluczem na 1 komputer ..........................................................
algorytm sterowania na zamówienie1) ....................................................
W
XXX
W
W
W
W
000
001
002
XXX
0
1
2
3
4
1) - numeracjê ustala producent
Przyk³ad zamówienia:
kod SP1 1 4 2 4 00 1 W 000 oznacza wykonanie sterownika programowalnego z 11 wejœciami dla czujników Pt100, z 5 wyjœciami przekaŸnikowymi,
z 5 wyjœciami ci¹g³ymi napiêciowymi, z interfejsem RS-232, do wspó³pracy z ciep³omierzem METRONIC 3, w wykonaniu katalogowym, z atestem
2
