PANEL LED 80

FL - 672

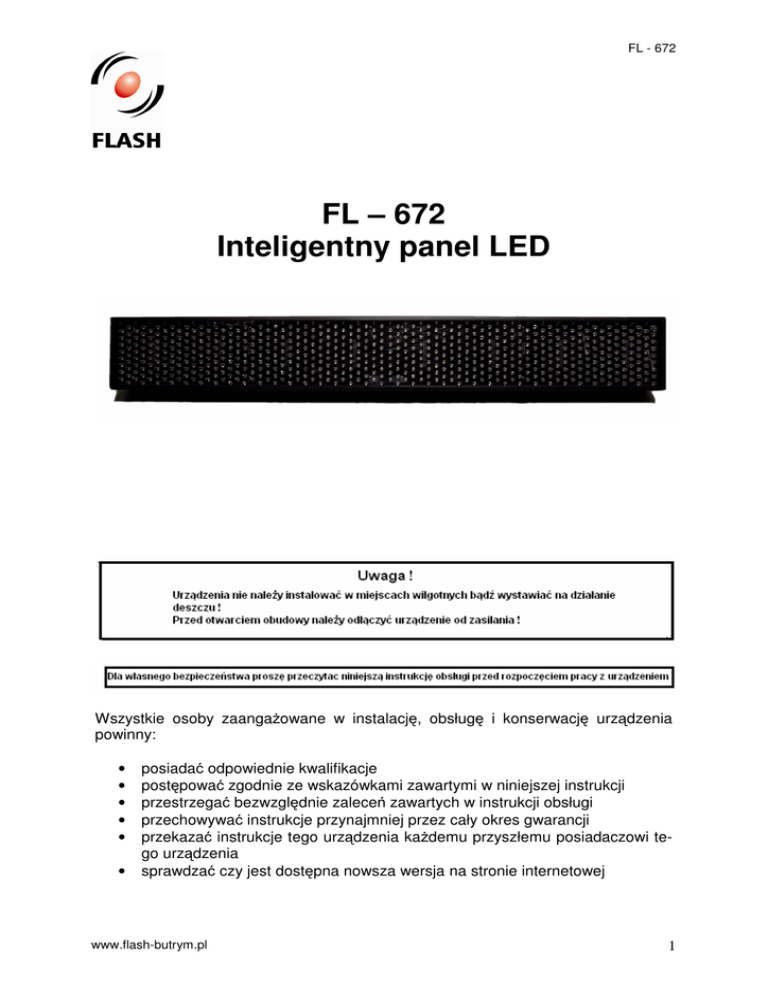

FL – 672
Inteligentny panel LED
Wszystkie osoby zaangażowane w instalację, obsługę i konserwację urządzenia
powinny:
•
•
•
•
•
•
posiadać odpowiednie kwalifikacje
postępować zgodnie ze wskazówkami zawartymi w niniejszej instrukcji
przestrzegać bezwzględnie zaleceń zawartych w instrukcji obsługi
przechowywać instrukcje przynajmniej przez cały okres gwarancji
przekazać instrukcje tego urządzenia każdemu przyszłemu posiadaczowi tego urządzenia
sprawdzać czy jest dostępna nowsza wersja na stronie internetowej
www.flash-butrym.pl
1
FL - 672
Wstęp
Dziękujemy za wybranie inteligentnego systemu kolorów LED FL-672. Jeżeli będą
Państwo stosować się do wskazówek zawartych w tej instrukcji to gwarantujemy, że
będą cieszyć się Państwo długo naszym produktem. FL-672 charakteryzuje się
wbudowanym mikrofonem.
Proszę rozpakować FL-672. Nim rozpoczną Państwo użytkowanie proszę upewnić
się, czy urządzenie nie zostało uszkodzone podczas transportu. Jeżeli urządzenie
jest uszkodzone proszę zwrócić się niezwłocznie do lokalnego dystrybutora sprzętu.
Instrukcja bezpieczeństwa
To urządzenie opuściło naszą siedzibę w idealnym stanie. Aby urządzenie to funkcjonowało poprawnie należy przestrzegać bezwzględnie wszystkich instrukcji bezpieczeństwa i wszelkich ostrzeżeń znajdujących się w tej instrukcji.
Uszkodzenia wynikłe w skutek nie stosowania się do zaleceń zawartych w niniejszej instrukcji nie podlegają gwarancji.
Jeżeli urządzenie zostało wystawione na znaczne wahania temperatury (np. podczas transportu) proszę nie włączać urządzenia natychmiast po rozpakowaniu. Proszę nie włączać urządzenia do czasu aż osiągnie temperaturę pokojową.
Proszę upewnić się, że nie ma żadnych widocznych uszkodzeń powstałych na skutek transportu. Jeżeli wystąpią jakieś uszkodzenia na kablu zasilającym lub obudowie nie należy podłączać urządzenia lecz skontaktować się z lokalnym dystrybutorem.
Urządzenie klasyfikuje się do klasy 1 w zakresie bezpieczeństwa. Należy jedynie
podłączyć wtyczkę do kontaktu. Napięcie i częstotliwość zasilania musi być dokładnie taka sama jak podane na urządzeniu. Nie należy używać siły przy podłączaniu
wtyczki. Należy upewnić się, że wtyczka jest poprawnie podłączona i dociśnięta do
gniazdka. Nigdy nie należy modyfikować, skręcać, ani przygniatać kabla zasilającego ciężkimi przedmiotami. Nie należy również używać urządzenia w pobliżu źródeł
dużego ciepła lub zimna. Nie przestrzeganie tych zaleceń może doprowadzić do
uszkodzenia kabla, lub porażenia prądem.
Kabel nie powinien być nigdy naprężony. Kabel powinien mieć odpowiednią długość
w przeciwnym razie może dojść do jego uszkodzenia.
Należy sprawdzać urządzenie od czasu do czasu i upewnić się, czy kabel nie jest
poskręcany lub uszkodzony.
Jeżeli kable przedłużające były używane to upewnij się, czy średnica kabla jest wystarczająca dla wymaganego zużycia prądu przez urządzenie. Wszystkie zalecenia i
ostrzeżenia dotyczące kabla zasilającego mają również zastosowanie w przypadku
kabli przedłużających.
Urządzenie musi być odłączone od zasilania jeżeli nie jest obecnie używane lub w
przypadku czyszczenia. Przy podłączaniu i odłączaniu kabla zasilającego należy
pamiętać aby trzymać go wyłącznie za wtyczkę. Nigdy nie należy odłączać wtyczki
ciągnąc za kabel ponieważ może doprowadzić to do uszkodzenia kabla. Jeżeli nie
możliwe jest wyłączenie urządzenia za pomocą przycisku z powodu umiejscowienia
urządzenia w trudno dostępnym miejscu należy wyłączyć je odłączając kabel zasilający od zasilania.
www.flash-butrym.pl
2
FL - 672
Jeżeli wtyczka kabla zasilającego jest zakurzona należy odłączyć urządzenie i wytrzeć wtyczkę suchą szmatką, ponieważ kurz może ograniczyć izolację i doprowadzić do porażenia prądem. Bardziej uporczywy brud powinien być usuwany przez
specjalistów.
Nie należy wlewać żadnych płynów do gniazdek zasilających, kabli przedłużających
lub poprzez wywietrzniki do wnętrza urządzenia. Jeżeli istnieje prawdopodobieństwo, że do wnętrza urządzenia dostała się choćby nieznaczna ilość płynu należy
niezwłocznie wyłączyć urządzenie. Dotyczy to także przypadku jeżeli urządzenia
było wystawione na działanie wilgoci. Nawet jeżeli urządzenie działa powinno być
ono sprawdzone przez specjalistę. Nie należy wkładać żadnych przedmiotów do
wnętrza urządzenia. Dotyczy to w szczególności drobnych metalowych przedmiotów, które mogą dostać się do wnętrza urządzenia takich jak opiłki żelaza itp. Jeżeli
zaszło prawdopodobieństwo, że do wnętrza urządzenia dostały się metalowe
przedmioty należy bezzwłocznie wyłączyć urządzenie, gdyż mogą one doprowadzić
do zwarcia i uszkodzenia urządzenia, a w ekstremalnych sytuacjach do śmiertelnego
porażenia prądem.
Urządzenie należy chronić przed dziećmi i nie dopuszczać, aby dostało się w ręce
osób nie zaznajomionych z obsługą tego typu urządzeń.
Specyfikacja użytkowania
Urządzenie służy do generowania efektów świetlnych. Produkt ten jest przystosowany do napięcia 230V, 50 Hz i jest zaprojektowany tylko do użytku wewnętrznego.
Urządzenie to jest przeznaczone do profesjonalnego użytku m.in. w dyskotekach, na
scenach lub w teatrach.
Stosowanie przerw w pracy urządzenia zapewni jego długotrwałą żywotność i poprawne funkcjonowanie.
Nie należy potrząsać urządzeniem ani stosować siły podczas jego instalacji.
Wybierając miejsce instalacji proszę upewnić się, że urządzenie nie będzie narażone na działanie wysokiej temperatury, wilgoci, czy kurzu. Wokół urządzenia nie powinny leżeć żadne kable ponieważ naraża to na niebezpieczeństwo innych.
Urządzenie nie może być montowane nigdy w pobliżu tryskającej wody (np. zraszaczy) ponieważ wilgoć może doprowadzić do uszkodzenia instalacji i porażenia prądem. W przypadku używania urządzenia razem z maszynami do dymu proszę
upewnić się, że wylot dyszy maszyny nie jest skierowany bezpośrednio na urządzenie. Poziom dymu w pomieszczeniu powinien umożliwiać widoczność przynajmniej
na odległość 10 metrów.
Temperatura otoczenia powinna znajdować się zawsze w przedziale od 5 °C do
+45 °C Urządzenie nie powinno znajdować się w pobliżu urządzeń grzewczych.
Proszę nie używać urządzenia podczas burzy, ponieważ przepięcia mogą doprowadzić do uszkodzenia urządzenia tak więc urządzenie powinno być zawsze odłączone
podczas burzy.
www.flash-butrym.pl
3
FL - 672
Symbol
oznacza minimalną odległość od oświetlanego obiektu. Minimalny
dystans pomiędzy urządzeniem, a oświetlanym obiektem powinien wynosić więcej
niż 0,1 metra.
Urządzenie może być tylko instalowane przy użyciu uchwytów montażowych. Aby
zapewnić odpowiednią wentylację proszę zostawić 50cm wolnego miejsca wokół
urządzenia. Obudowa urządzenia nie może stykać się z otaczającą powierzchnią
bądź innymi obiektami.
Proszę się upewnić, że wstęp na obszar poniżej miejsca gdzie urządzenie jest montowane, rozmontowywane bądź serwisowane jest zablokowany.
Zawsze zabezpieczaj urządzenie dodatkową linką bezpieczeństwa.
Nie należy nigdy przekraczać maksymalnej dopuszczalnej temperatury otoczenia.
Urządzenie może być użytkowane tylko i wyłącznie po uprzednim zapoznaniu się z
instrukcją obsługi. Ludzie nie posiadający odpowiednich kwalifikacji, bądź wiedzy w
zakresie obsługi tego typu urządzeń nie powinni używać tego urządzenia. Większość uszkodzeń wynika z nieodpowiedniego użytkowania urządzenia.
Nigdy nie należy używać rozpuszczalników, bądź środków żrących do czyszczenia
urządzenia ! Raczej zalecane jest stosowanie miękkiej, wilgotnej szmatki do czyszczenia.
W przypadku transportu proszę używać oryginalnego opakowania.
Niedozwolone są nieautoryzowane modyfikacje urządzenia.
Proszę nigdy nie usuwać etykietki z kodem kreskowym ponieważ spowoduje to natychmiastowe wygaśnięcie gwarancji.
Jeżeli produkt ten będzie użytkowany w inny sposób niż opisany w niniejszej instrukcji to może dojść do uszkodzenia urządzenia i wygaśnięcia roszczeń z tytułu
gwarancji.
Widok urządzenia
Widok z przodu
www.flash-butrym.pl
4
FL - 672
Widok z tyłu
5
6
7
8
3
4
2
1
(1) gniazdko zasilania i uchwyt bezpiecznika
(2) Wyjście sygnału DMX
(3) Wejście sygnału DMX
(4) Wentylator
(5) Mikrofon
(6) Wyświetlacz LCD
(7) Pokrętło wyboru funkcji
(8) Uchwyt
Instalacja
Zawieszanie urządzenia
Urządzenie powinno być instalowane na konstrukcji, która będzie w stanie utrzymać
jego dziesięciokrotną wagę przez godzinę nie powodując przy tym deformacji konstrukcji. Proszę się upewnić, że wstęp na obszar poniżej miejsca gdzie urządzenie
jest montowane, rozmontowywane bądź serwisowane jest zablokowany.
Użytkownik urządzenia powinien upewnić się przed pierwszym użyciem , że zalecenia dotyczące bezpieczeństwa zostały spełnione i instalacja urządzenia pod względem mechaniczno-technicznym została zaakceptowana przez eksperta.
Użytkownik musi upewnić się, że zalecenia dotyczące bezpieczeństwa i kwestii instalacji urządzenia pod względem mechaniczno-technicznym zostały zatwierdzone
przez eksperta. Taki przegląd techniczny powinien być przeprowadzany co 4 lata od
ostatniego odbioru technicznego.
Odpowiednio wykwalifikowana osoba powinna dokonać raz w roku przeglądu wszelkich zabezpieczeń i elementów instalacji urządzenia.
www.flash-butrym.pl
5
FL - 672
Procedura instalacji:
Uwaga: zawieszanie lub podwieszanie urządzenia na wysokości wymaga dużego
doświadczenia, odnośnie kalkulowania dopuszczalnego obciążenia, materiałów instalacyjnych i okresowych inspekcji dotyczącej materiałów użytych do montażu
urządzenia. Osoby nie posiadające niezbędnych kwalifikacji nie powinny zajmować
się instalowaniem tego urządzenia. Niewłaściwa instalacja może doprowadzić do
uszkodzenia sprzętu jak również stworzyć zagrożenie dla życia.
Urządzenie musi być instalowane w miejscach niedostępnych dla ludzi.
Jeżeli urządzenie ma być zawieszone niżej należy użyć profesjonalnego systemu do
podwieszania. Urządzenie nigdy nie powinno być podwieszone na ruchomych elementach.
Uwaga: urządzenie zawieszone na ruchomych instalacjach może spowodować podczas upadku duże szkody jak również zagrożenie dla życia ! W przypadku wątpliwości jak zainstalować bezpiecznie urządzenia proszę nie instalować urządzenia !!!
Urządzenie powinno być przymocowywane do konstrukcji nośnej za pomocą odpowiednich uchwytów / haków.
W przypadku podwieszania urządzenia na wysokości proszę pamiętać o używaniu
dodatkowej linki zabezpieczającej. Proszę używać linek zabezpieczających z szybkimi łączeniami i śrubami z łbem. Linka powinna być przeciągnięta przez oczko i
przymocowana do systemu rusztowań lub miejsca montażu.
Maksymalny dystans zawieszenia nie może przekraczać 20 cm.
Linka bezpieczeństwa, która wykazuje ślady zużycia nie powinna być ponownie
używana. Dostosuj odpowiedni kąt nachylenia za pomocą śrub mocujących a następnie przykręć śruby mocujące.
Podłącz urządzenie do zasilania za pomocą kabla zasilającego.
Połączenia wyglądają następująco:
Kabel
brązowy
niebieski
żółty/zielony
Pin
aktywny (Live)
neutralny
uziemienie
Międzynarodowe
L
N
Uziemienie musi być podłączone !
www.flash-butrym.pl
6
FL - 672
Jeżeli urządzenie będzie bezpośrednio podłączone do lokalnej sieci zasilania należy
umieścić przełącznik z minimalnym otwarciem 3mm w każdym biegunie w stałej instalacji elektrycznej.
Ten efekt świetlny nie może być podłączany do dimming pack`a.
Obsługa urządzenia
Inicjalizacja
Po podłączeniu efektów do zasilania FL – 671 rozpocznie pracę. Na wyświetlaczu
pojawi się FLASH FL – 671 podczas gdy urządzenie będzie przygotowywało się do
pracy. Po zakończeniu fazy przygotowawczej na wyświetlaczu pojawi się „Addr***” w
przypadku gdy podłączony jest sygnał DMX (*** wskazuje obecny adres DMX). W
przypadku gdy nie ma podłączonego sygnału DMX to zamiast tego na wyświetlaczu
pojawi się informacja o braku sygnału DMX i obecnym trybie odtwarzania: AUTO,
SOUND lub MANUAL.
Sekwencja menu LCD
Przekręć pokrętło LCD zgodnie ze wskazówkami zegara a pojawią się opcje menu w
następujących sekwencjach:
Addr***,
Manual Blue***, Manual Green***, Manual Red***, No DMX Auto/Sound/Manual, Chase 8 s***f_**, Chase 8 s***f_**, Chase 7 s***f_**, Chase 7
s***f_**, Chase 6 s***f_**, Chase 6 s***f_**, Chase 5 s***f_**, Chase 5 s***f_**, Chase 4 s***f_**, Chase 4 s***f_**, Chase 3 s***f_**, Chase 3 s***f_**, Chase 2 s***f_**,
Chase 2 s***f_**, Chase 1 s***f_**, Chase 1 s***f_**, DMX Mode 8-Group/4Group/2-Group/1-Group, DMX Mode 3Channel/6Channel.
Powyższa sekwencja tworzy pętlę i wraca jeżeli pokrętło zostanie przekręcone przeciwnie do ruch wskazówek zegara. Naciśnij pokrętło, aby wejść do ustawień wybranego menu.
Uwaga: Gdy urządzenie znajduje się w stanie bezczynności przez 3 sekundy to tło
wyświetlacza zgaśnie i wyświetlacz będzie wyświetlał „Addr***” jeżeli podłączony
jest DMX. (*** wskazuje obecny adres DMX). W przypadku gdy nie ma podłączonego sygnału DMX to zamiast tego na wyświetlaczu pojawi się informacja o braku sygnału DMX i obecnym trybie odtwarzania: AUTO, SOUND lub MANUAL. W przypadku ponownego użycia wyświetlacz menu powróci do ostatniej opcji menu sprzed
stanu bezczynności.
Adresowanie
Panel kontrolny pozwala na przypisywanie do urządzenia adresu DMX, który jest
zdefiniowany jako pierwszy kanał z którego FL – 671 będzie odpowiadał na sygnał
DMX.
www.flash-butrym.pl
7
FL - 672
W celu ustawienia adresowania proszę nacisnąć pokrętło i przekręcić je zgodnie ze
wskazówkami zegara aby obniżyć wartość, w przeciwnym ruchu do wskazówek zegara aby zwiększyć wartość. Proszę nacisnąć ponownie, aby zatwierdzić żądane
ustawienia.
Uwaga: Nie zaleca się stosowania nakładających się na siebie adresów różnych
urządzeń. Wyjątek, patrz kombinacja trybu grup i trybu kanałów. Konieczne jest
zastosowanie terminatora w ostatnim urządzeniu, aby zapewnić poprawne przesyłanie sygnału DMX.
Dostosowanie jasności LED.
Panel sterujący pozwala na ręczne dostosowanie jasności urządzenia LED. Aby
zmienić ustawienia proszę nacisnąć pokrętło i obrócić je aż do momentu ukazania
się :
Manual Blue *** (aby ustawić jasność niebieskich LED`ów)
Manual Green *** (aby ustawić jasność zielonych LED`ów)
Manual Red *** (aby ustawić jasność czerwonych LED`ów)
Przedział wartości jaka może być ustawiona mieści się w przedziale od 0-250, im
wartość jest wyższa tym LED będą świecić jaśniej, aby wejść do ustawień naciśnij
pokrętło. Przekręć zgodnie z ruchem wskazówek zegara, aby obniżyć wartość i odwrotnie, aby zwiększyć wartość. Proszę nacisnąć ponownie, aby potwierdzić.
Tryb bez DMX`a
Aby ustawić tryb NIE – DMX proszę odłączyć urządzenie od sterownika, a następnie
proszę nacisnąć pokrętło i przekręcić Aż do momentu ukazania się:
No DMX Auto / Sound / Manual
Aby wejść do tego trybu ustawień naciśnij pokrętło. Auto wskazuje, że tryb auto odtwarzania jest aktywny. Informacja Sound informuje o aktywności trybu Sound natomiast Manual informuje, że urządzenie znajduje się w trybie sterowania ręcznego.
Proszę nacisnąć pokrętło w celu wybrania żądanego trybu.
Chase
Chase jest sekwencją różnych kroków, które będą wywoływane jeden po drugim w
powtarzającej się pętli. Za pomocą FL – 671 można wybrać 8 różnych sekwencji z
możliwością dostosowywania ich szybkości i czasu zmiany koloru.
www.flash-butrym.pl
8
FL - 672
Na przykład, aby ustawić czas zmiany koloru dla sekwencji 8 proszę nacisnąć pokrętło i przekręcić je aż do momentu pojawienia się:
Chase 8 s***f_**
Zwróć uwagę na położenie kursora. Jeżeli kursor miga z prawej strony za literą „f”
tak jak zostało to zaprezentowane powyżej, proszę nacisnąć pokrętło, aby ustawić
czas zmiany koloru dla sekwencji 8, proszę nacisnąć ponownie aby potwierdzić.
Aby dostosować prędkość odtwarzania sekwencji 8 proszę nacisnąć i przekręcić
pokrętło aż do momentu ukazania się:
Chase 8 s_***f**
Zwróć uwagę na położenie kursora. Jeżeli kursor miga z prawej strony za literą „s”
tak jak zostało to zaprezentowane powyżej, proszę nacisnąć pokrętło, aby ustawić
szybkość odtwarzania dla sekwencji 8, proszę nacisnąć ponownie aby potwierdzić.
Uwaga: Przed naciśnięciem pokrętła można dokonać zmiany pomiędzy opcjami „s” i
„f” poprzez przesunięcie pokrętła w tył i w przód. Chase od 1 do 7 posiadają te same
funkcje co opisane w przypadku Chase 8.
Tryb DMX: grupa
LED`y znajdujące się na przednim panelu FL – 671 są podzielone na 8 kwadratowych sekcji, które mogą być pogrupowane wg następujących zasad. Aby ustawić
grupę naciśnij pokrętło i przekręć aż pojawi się:
DMX – Mode 8-Group/4-Group/2-Group/1-Group
8/4/2/1 wskazują numery bloków LED. Np 1-Group oznacza, że każdy poszczególny
blok LED-ów tworzy grupę. 2-Group oznacza, że 2 bloki LED są w grupie 1. 4-Group
– 4 w 1; 8-Group, wszystkie 8 bloków LED znajduje się w grupie 1. Gdy żądana
opcja została wybrana, proszę ponownie nacisnąć pokrętło celem potwierdzenia
ustawień.
Tryb DMX: kanał
Każda grupa posiada tryb 3 – kanałowy i 6 – kanałowy. Aby ustawić tryb kanałowy
proszę nacisnąć pokrętło i przekręcić aż na wyświetlaczu pojawi się:
DMX Mode 3channel/6channel
Aby ustawić tryb kanałowy proszę nacisnąć pokrętło i przekręcić zgodnie ze wskazówkami zegara dla wybrania trybu 6 – kanałowego; przeciwnego do wskazówek
zegara w celu wybrania trybu 3 – kanałowego; proszę ponownie nacisnąć pokrętło
aby potwierdzić.
www.flash-butrym.pl
9
FL - 672
Protokół DMX trybu 3 – kanałowego
Kanał 1 – czerwony
Dziesiętne Procentowe
0
255
0%
Cechy
100%
Czerwone LED`y od ciemnego do jasnego
Kanał 2 – zielony
Dziesiętne Procentowe
0
255
0%
Cechy
100%
Zielone LED`y od ciemnego do jasnego
Kanał 3 – niebieski
Dziesiętne Procentowe
0
255
0%
Cechy
100%
Niebieskie LED`y od ciemnego do jasnego
Protokół DMX trybu 6 – kanałowego
Kanał 1 – fantastyczne efekty
Dziesiętne
Procentowe
0
5
6
248
0%
2%
2%
97%
4
5
247
255
2%
2%
97%
100%
Cechy
Brak funkcji
Full on (w pełni włączony)
Fantastyczne kolory
Full on (w pełni włączony)
Kanał 2 – czerwony
Dziesiętne Procentowe
0
255
0%
www.flash-butrym.pl
100%
Cechy
Czerwone LED`y od ciemnego do jasnego
10
FL - 672
Kanał 3 – zielony
Dziesiętne Procentowe
0
255
0%
100%
Cechy
Zielone LED`y od ciemnego do jasnego
Kanał 4 – niebieski
Dziesiętne Procentowe
0
255
0%
100%
Cechy
Niebieskie LED`y od ciemnego do jasnego
Kanał 5 – strobo
Dziesiętne
Procentowe
1
5
254
0%
2%
100%
4
253
255
2%
99%
100%
Cechy
Brak funkcji
Strobo od wolnego do szybkiego
Full on (w pełni otwarty)
Kanał 6 – wbudowane programy
Dziesiętne Procentowe
0
5
31
61
91
121
150
181
211
241
4
30
60
90
120
150
181
210
240
255
0%
2%
12%
24%
36%
47%
59%
71%
83%
95%
2%
12%
24%
35%
47%
59%
71%
82%
94%
100%
Cechy
Brak funkcji
Wbudowany program 1
Wbudowany program 2
Wbudowany program 3
Wbudowany program 4
Wbudowany program 5
Wbudowany program 6
Wbudowany program 7
Wbudowany program 8
Tryb aktywacji dźwiękiem
Kombinacja trybu grup i trybu kanałów
Jeżeli FL-672 jest ustawiano w trybie 8-Group i trybie 3-kanałowym to znaczy, ze 8
bloków LED FL-672 znajduje się w jednej grupie, a grupa jest sterowana w 3 kanałach DMX.
CH
1-3
www.flash-butrym.pl
CH
1-3
CH
1-3
CH
1-3
CH
1-3
CH
1-3
CH
1-3
CH
1-3
11
FL - 672
Tryb 4-Group, 3-kanałowy: Gdy 4 bloki LED znajdują się w jednej grupie to 8 bloków
LED jest podzielonych na 2 grupy; każda grupa posiada 3 kanały co sprawia, że
urządzenie ma ogółem 6 kanałów.
CH
1-3
CH
1-3
CH
1-3
CH
1-3
CH
4-6
CH
4-6
CH
4-6
CH
4-6
Tryb 2-Group, 3-kanałowy: Gdy 2 bloki LED znajdują się w jednej grupie to 8 bloków
LED jest podzielonych na 4 grup; każda grupa ma 3 kanały co sprawia, że urządzenie ma w sumie 12 kanały.
CH
1-3
CH
1-3
CH
4-6
CH
4-6
CH
7-9
CH
7-9
CH
10-12
CH
10-12
Tryb 1-Group, 3 kanałów: gdy 1 blok LED znajduje się w jednej grupie to 8 bloków
LED jest podzielonych na 8 grup; każda grupa posiada 3 kanałów co sprawia, że
urządzenie posiada ogółem 24 kanałów.
CH
1-3
CH
4-6
CH
7-9
CH
10-12
CH
13-15
CH
16-18
CH
19-21
CH
22-24
Tryb 8-Group i 6 kanałów: Wszystkie 8 bloków LED znajduje się w jednej grupie, a
grupa ma 6 kanałów.
CH
1-6
CH
1-6
CH
1-6
CH
1-6
CH
1-6
CH
1-6
CH
1-6
CH
1-6
Tryb 4-Group, 6 kanałów: gdy 4 bloki LED znajdują się w jednej grupie to 8 bloków
LED jest podzielonych na 2 grupy; każda grupa posiada 6 kanałów co sprawia, że
urządzenie posiada ogółem 12 kanałów.
CH
1-6
CH
1-6
CH
1-6
CH
1-6
CH
7-12
CH
7-12
CH
7-12
CH
7-12
Tryb 2-Group, 6 kanałów: Gdy 2 bloki LED znajdują się w jednej grupie to 8 bloków
LED jest podzielonych na 4 grupy; każda grupa posiada 6 kanałów co sprawia, że
urządzenie posiada ogółem 24 kanały.
www.flash-butrym.pl
12
FL - 672
CH
1-6
CH
1-6
CH
7-12
CH
7-12
CH
13-18
CH
13-18
CH
19-24
CH
19-24
Tryb 1-Group, 6 kanałów: Gdy 1 blok LED znajduje się w jednej grupie to 8 bloków
LED jest podzielonych na 8 grup; każda grupa posiada 7 kanałów co sprawia, że
urządzenie ma w sumie 48 kanałów.
CH
1-6
CH
7-12
CH
13-18
CH
19-24
CH
25-30
CH
31-36
CH
37-42
CH
43-48
Kanały z każdej grupy będą działały zgodnie z obecnym trybem kanału (tryb 3kanałowy lub 6 kanałowy).
Jeżeli jeden lub więcej FL-672 jest ustawionych w tej samej kombinacji trybów grup i
kanałów, kody adresów DMX tych FL-672 może być ustawionych jako takie same.
Oczywiście będą one również działały tak samo. Mimo to jednak na nakładające adresy DMX nie są zalecane.
Tryb MASTER – SLAVE
Jeżeli 2 lub więcej FL-672 jest ze sobą połączonych to należy odłączyć sygnał DMX
i ustawić jeden lub więcej FL-672 w trybie sterowania dźwiękiem ( patrz dział Tryb
bez DMX ). FL-672 znajduje się w trybie MASTER – SLAVE.
Proszę pamiętać: Master będzie wybierany wybiórczo jako jedno z urządzeń uruchomianych dźwiękiem i nie jest niezmienny, może być zmieniony w każdej chwili na
inne urządzenie uruchomiane dźwiękiem.
Czyszczenie i konserwacja
Zalecane jest częste czyszczenie urządzenia wilgotną szmatka bez włókienek. Nigdy nie należy używać rozpuszczalników !
W urządzeniu nie ma żadnych części poza bezpiecznikiem, które mogą być wymieniane przez użytkownika. Prace konserwacyjne i serwisowe mogą być wykonywane
tylko przez autoryzowany serwis.
Wymiana bezpiecznika
Jeżeli bezpiecznik zostanie przepalony to należy go wymienić bezwzględnie na bezpiecznik tego samego typu.
www.flash-butrym.pl
13
FL - 672
Przed wymianą bezpiecznika należy koniecznie odłączyć urządzenie od zasilania.
Procedura:
Krok 1: Proszę odłączyć urządzenie
Krok 2: Proszę wyjąć przepalony bezpiecznik z oprawy
Krok 3: Proszę zainstalować nowy bezpiecznik w oprawie
Krok 4: Proszę podłączyć urządzenie
W przypadku używania części zamiennych należy zawsze używać części oryginalnych. W przypadku jakichkolwiek pytań proszę o kontakt z lokalnym dystrybutorem.
Specyfikacja techniczna
Zasilanie
Pobór mocy
Sterownie dźwiękiem
Wymiary opakowania
Waga netto
Waga brutto
Maksymalna temperatura otoczenia
Maksymalna temperatura obudowy
Bezpiecznik
110V, 220V AC, 50 Hz
70W
za pomocą wbudowanego mikrofonu
855 x 145 x 185 mm
4.3 kg
5,7 kg
45C
60C
T 1A / 220V
Proszę zapamiętać: Wszystkie informacje zawarte w niniejszej instrukcji mogą
ulegać zmianie bez uprzedniego poinformowania.
www.flash-butrym.pl
14
