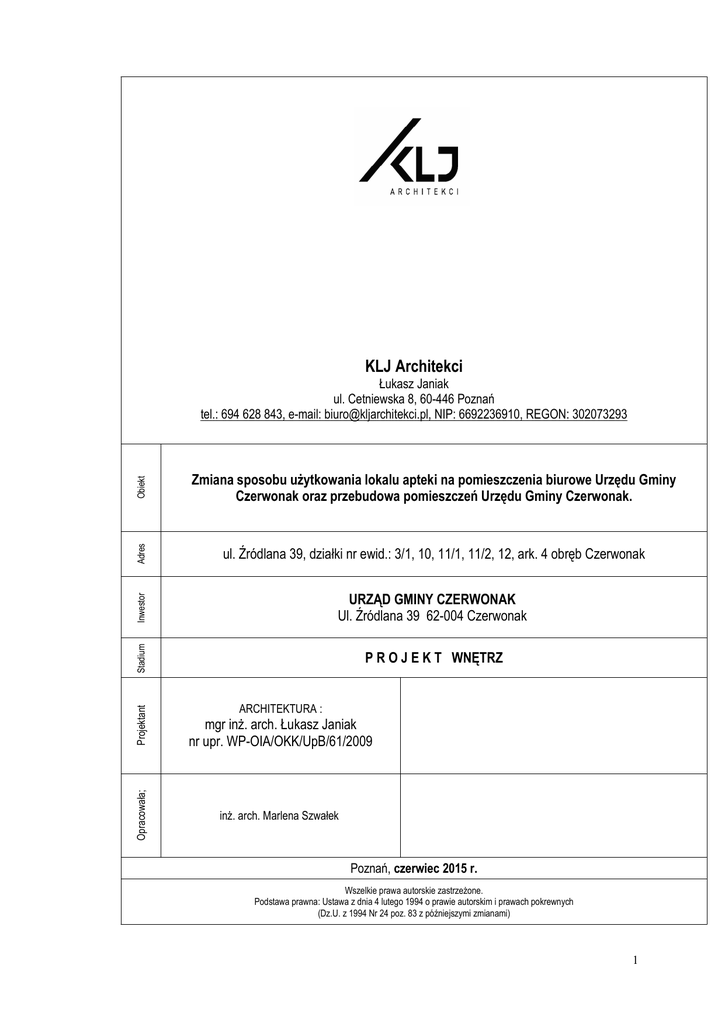

KLJ Architekci

KLJ Architekci
Obiekt
Adres
ul. Źródlana 39, działki nr ewid.: 3/1, 10, 11/1, 11/2, 12, ark. 4 obręb Czerwonak
Inwestor
URZĄD GMINY CZERWONAK
Ul. Źródlana 39 62-004 Czerwonak
P R O J E K T WNĘTRZ
Opracowała;
Projektant
Zmiana sposobu użytkowania lokalu apteki na pomieszczenia biurowe Urzędu Gminy
Czerwonak oraz przebudowa pomieszczeń Urzędu Gminy Czerwonak.
Stadium
Łukasz Janiak
ul. Cetniewska 8, 60-446 Poznań
tel.: 694 628 843, e-mail: [email protected], NIP: 6692236910, REGON: 302073293
ARCHITEKTURA :
mgr inż. arch. Łukasz Janiak
nr upr. WP-OIA/OKK/UpB/61/2009
inż. arch. Marlena Szwałek
Poznań, czerwiec 2015 r.
Wszelkie prawa autorskie zastrzeżone.
Podstawa prawna: Ustawa z dnia 4 lutego 1994 o prawie autorskim i prawach pokrewnych
(Dz.U. z 1994 Nr 24 poz. 83 z późniejszymi zmianami)
1
I.
OPIS PROJEKTU WNĘTRZ
Zmiana sposobu użytkowania lokalu apteki na pomieszczenia biurowe Urzędu
Gminy Czerwonak oraz przebudowa pomieszczeń Urzędu Gminy Czerwonak.
Prócz elementów projektowanych indywidualnie w schemacie takich jak lady szatni ,recepcji – katedr itp.,
gdzie określono materiał, kolor i fakturę w meblach nabywanych na zasadzie ofertowej, należy
bezwzględnie przestrzegać opisanych w projekcie - vide rysunki i zestawienia – sugestii koloru, kształtu i
wykończenia, aby otrzymać w sumie jasne i przestrzenne wnętrza.
Załączona tabela robót, materiałów i faktur dotyczących wnętrz w niektórych odnośnikach poprzez
wskazanie prod. materiałów określa jedynie konieczny standard, a nie producenta, który zostanie wybrany
ofertowo.
Standard materiałowy – jakość i trwałość wraz z duża odpornością na ew. uszkodzenia, uderzenia, naciski
itp. musi być bezwzględnie dochowany.
Określenie koloru, sposobu ułożenia, rysunku posadzek , sufitów i ścian znajduje się w części
rysunkowej .
Wyposażenie ruchome poza zakresem opracowania. Stonowana kolorystyka poniszczeń zakłada
wyposażenie w meble o jasnych okleinach w kolorze naturalnego drewna – brzoza, lub jesion.
ROZWIĄZANIA SZCZEGÓŁOWE
A) ROBOTY WYKOŃCZENIOWE
WEWNĘTRZNE
POSADZKI
Uwaga: Cokoliki w miejscach przylegających do powierzchni pokrytych płytkami wykonywać z właściwych
płytek, na wysokość 7cm. W pomieszczeniach z wykładziną dywanową, cokoliki wykonywać z właściwej
wykładziny, wywiniętej na wysokość 7 cm, zakończoną od góry listwą w kolorze naturalnego aluminium. W
pomieszczeniach z wykładziną twardą w rolce cokoliki wykonywać na wysokość 15cm, poprzez
wywinięcie na ścianę, przy użyciu systemowego profilu wyoblającego. W pomieszczeniach z wykładziną
twardą w płytkach cokoły wykonywać na wysokość 15 cm z właściwej wykładziny, wg. technologii
producenta, po uzgodnieniu z projektantem.
PARTER
POZIOM ±0,00
-
Biuro Obsługi Klienta i pom. biurowe
-
istniejące płytki do usunięcia.
-
płytki z granitu szczotkowanego o drobnych równomiernym
uziarnieniu np. jak granit Strzegomski 30x60cm gr 1cm lub
2cm
-
wykładzina dywanowa spełniającą wymogi dla wykładziny
obiektowej o dużym natężeniu ruchu, waga całkowita min.
1600g/m2 wysokość – 5mm, włoka z poliamidu, klasa 34,
montaż na klej do juty syntetycznej.
Kolor szary.
miejsce styku wykończyć systemowymi listwami podłogowymi
z aluminium naturalnego.
-
2
-
Pomieszczenia sanitarne z
przedsionkiem
-
-
-
Pomieszczenia kancelarii
- Komunikacja – hol wejściowy
płytki z granitu szczotkowanego o drobnych równomiernym
uziarnieniu np. jak granit Strzegomski 30x60cm gr 1cm lub
2cm
płytki ceramiczne lub gresowe w kolorze zbliżonym do użytego
granitu szczotkowanego
-
wykładzina dywanowa spełniającą wymogi dla wykładziny
obiektowej o dużym natężeniu ruchu, waga całkowita min.
1600g/m2 wysokość – 5mm, włoka z poliamidu, klasa 34,
montaż na klej do juty syntetycznej.
Kolor zbliżony do istniejącej wykładziny.
-
płytki z granitu szczotkowanego o drobnych równomiernym
uziarnieniu np. jak granit Strzegomski
30x60cm gr 1cm lub 2cm.
płytki z granitu polerowanego o drobnych równomiernym
uziarnieniu np. jak granit Strzegomski
30x60cm gr 1cm lub 2cm.
posadzka z heterogenicznej akustycznej wykładziny winylowej
w kolorze drewna o gr. 3,05mm – jasny klon – kącik dla dzieci.
-
-
Pozostałe pomieszczenia – wg proj
remontu
ŚCIANY – WYKOŃCZENIA, OKŁADZINY
Uwaga: ściany działowe w systemie GK na profilach „100” z wypełnieniem wełną mineralną – wymiary wg
rysunków.
PARTER
POZIOM ±0,00
-
Biuro Obsługi Klienta i pom. biurowe
-
-
-
istniejące ściany między pom. kancelarii oraz holem
wejściowym od strony oraz ściany nowoprojektowane od
strony Biura Obsługi Klienta:
tynk gipsowy, w razie potrzeby wyrównująca gładź
szpachlowa. Malowanie farbą lateksową
(bezrozpuszczalnikowa, odporna na działanie środków
dezynfekujących, bezemisyjna. odporność na szorowanie na
mokro klasa 2 wg PN-EN 13 300) - kolor biały złamana
popielem np. Arctis 60 / Arctis 55 wg wzornika kolorów
Caparole lub równoważny.
Pozostałe ściany – wyprawki + malowanie farbą lateksową
(bezrozpuszczalnikowa, odporna na działanie środków
dezynfekujących, bezemisyjna. odporność na szorowanie na
mokro klasa 2 wg PN-EN 13 300) - - kolor biały złamana
popielem np. Arctis 60 / Arctis 55 wg wzornika kolorów
Caparole lub równoważny.
Przejście między pomieszczeniami wyprawki + malowanie
3
farbą lateksową (bezrozpuszczalnikowa, odporna na działanie
środków dezynfekujących, bezemisyjna. odporność na
szorowanie na mokro klasa 2 wg PN-EN 13 300) - - kolor
biały złamana popielem np. Citrus 70 wg wzornika kolorów
Caparole lub równoważny.
-
Pomieszczenia sanitarne
-
płytkie ceramiczne białe półmat do wysokości 210cm, powyżej
tynk gipsowy, w razie potrzeby wyrównująca gładź
szpachlowa, malowany na kolor biały farbą lateksową
-
Przedsionek do sanitariatów
-
na istniejących ścianach skucie tynku i położenie nowego –
gipsowego
ściany nowoprojektowane – tynk gipsowy w razie potrzeby
wyrównująca gładź szpachlowa,
ściana z drzwiami do sanitariatów - malowanie farbą lateksową
(bezrozpuszczalnikowa, odporna na działanie środków
dezynfekujących, bezemisyjna. odporność na szorowanie na
mokro klasa 2 wg PN-EN 13 300) - - kolor biały złamana
popielem np.Lago 85 wg wzornika kolorów Caparole lub
równoważny.
Pozostałe ściany malowane farbą lateksową kolor biały
złamana popielem np. Arctis 60 wg wzornika kolorów
Caparole lub równoważny.
-
-
STROPY I SUFITY PODWIESZONE
Uwaga: We wszystkich zabudowach GK zakrywających instalacje i urządzenia należy wykonać klapy
rewizyjne
-
Biuro Obsługi Klienta i pom. biurowe
-
zabudowy GK wg proj. budowlanego.
obudowa kanału wentylacyjnego z sanitariatów EI 120
pozostała część istniejącego sufitu - wyprawki +
malowanie farbą lateksową kolor biały
-
Pomieszczenia sanitarne
-
zabudowy GK kanałów wentylacyjnych wg proj.
budowlanego.
pozostała część istniejącego sufitu - wyprawki +
malowanie farbą lateksową kolor biały.
-
-
Przedsionek do sanitariatów
-
wyprawki + malowanie farbą lateksową kolor biały.
-
Pomieszczenia kancelarii
-
przedłużenie istniejące zabudowy z płyty GK
malowanie farbą lateksową kolor biały – zabudowy przy
suficie, podciągi oraz sufit.
4
MEBLE
Wyposażenie z wyjątkiem zestawionych na rysunkach nie jest przedmiotem powyższego opracowania.
Poniższa tabela wskazuje jedynie założenia kolorystyczno-materiałowe jakie powinny być wzięte pod
uwagę przy wyposażaniu projektowanych pomieszczeń.
KRZESŁA, FOTELE, SIEDZISKA
STOŁY, BIURKA, ŁAWKI, LADY,
SZAFY, REGAŁY
-
zgodnie z zestawieniami, tapicerowane, o nowoczesnej
stylistyce,
-
kolor tapicerki i konstrukcji stonowany akcentami
kolorystycznymi.
-
oparte o system z wykorzystaniem stali i różnego typu płyt
drewnianych laminowanych fornirem brzozy oraz laminatu
aluminiowego,
-
uchwyty, zamki – w kolorze aluminium matowego
-
okucia, zawiasy, prowadnice – wysokiej jakości i trwałości
WYPOSAŻENIE DODATKOWE
TABLICE
-
SYSTEM INFORMACJI OBIEKTOWEJ
-
część istniejących tablic informacyjnych do przeniesienia
w powstałej poczekalni.
planuje się wykorzystanie i modyfikację o nowe tabliczki
do pomieszczeń na bazie istniejącego systemu.
Informacja obiektowa o nowo powstałych
pomieszczeniach musi nawiązywać wyglądem do
istniejącego systemu.
Przed ostatecznym pomalowaniem pomieszczeń oraz rozmieszczeniem urządzeń typu system
informacji obiektowej, istniejącego wyposażenia, należy uzyskać akceptację inwestora oraz
architekta głównego.
Opracował
mgr inż. arch. Łukasz Janiak
5
II.
Nr rysunku
SPIS RYSUNKÓW
Nazwa rysunku
Skala
Uwagi
PROJEKT WNĘTRZ
W 01
Zestawienie stolarki okiennej
1:50
W 02
Zestawienie stolarki drzwiowej
1:50
W 03
Rzut posadzek
1:100
W 04
Projekt toalety
1:50
W 05
Kolorystyka - kancelaria
1:50
W 06
Zabudowa z GK - kancelaria
1:25
W 07
Projekt mebli - kancelaria
1:25
W 08
Projekt mebli - punkt odbioru
dowodów osobistych
1:25
