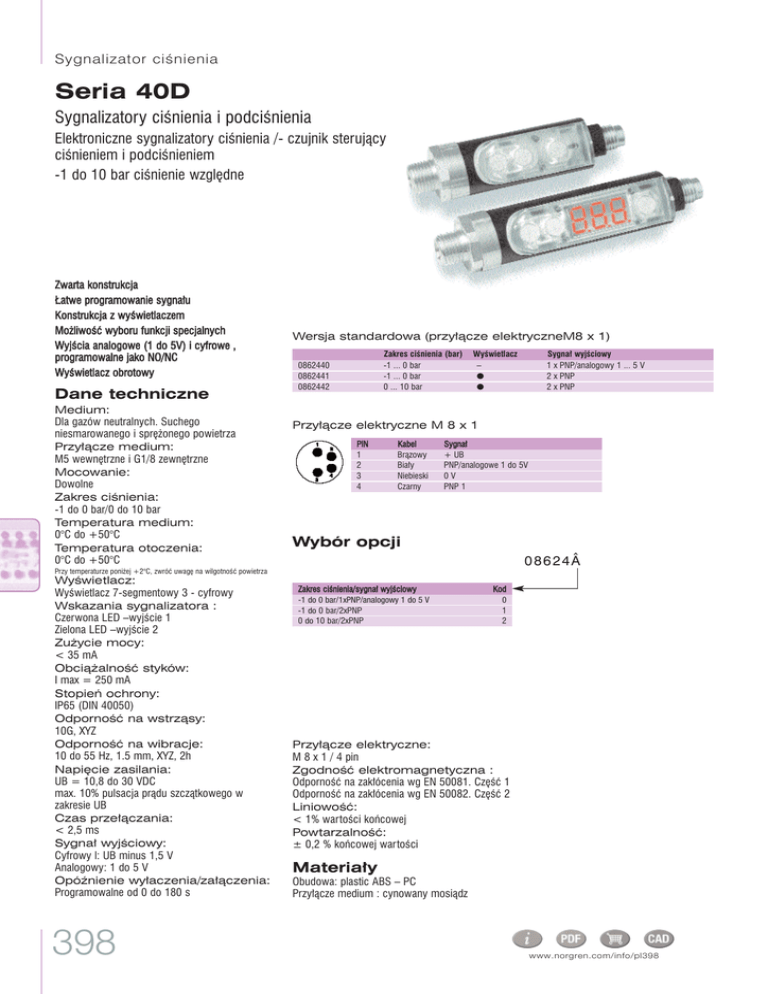

Seria 40D

Sygnalizator ciÊnienia
Seria 40D
Sygnalizatory ciÊnienia i podciÊnienia
Elektroniczne sygnalizatory ciÊnienia /- czujnik sterujàcy
ciÊnieniem i podciÊnieniem
-1 do 10 bar ciÊnienie wzgl´dne
Zwarta konstrukcja
¸atwe programowanie sygna∏u
Konstrukcja z wyÊwietlaczem
Mo˝liwoÊç wyboru funkcji specjalnych
WyjÊcia analogowe (1 do 5V) i cyfrowe ,
programowalne jako NO/NC
WyÊwietlacz obrotowy
Dane techniczne
Medium:
Dla gazów neutralnych. Suchego
niesmarowanego i spr´˝onego powietrza
Przy∏àcze medium:
M5 wewn´trzne i G1/8 zewn´trzne
Mocowanie:
Dowolne
Zakres ciÊnienia:
-1 do 0 bar/0 do 10 bar
Temperatura medium:
0°C do +50°C
Temperatura otoczenia:
0°C do +50°C
Wersja standardowa (przy∏àcze elektryczneM8 x 1)
Zakres ciÊnienia (bar)
-1 ... 0 bar
-1 ... 0 bar
0 ... 10 bar
0862440
0862441
0862442
WyÊwietlacz
–
¬
¬
Sygna∏ wyjÊciowy
1 x PNP/analogowy 1 ... 5 V
2 x PNP
2 x PNP
Przy∏àcze elektryczne M 8 x 1
PIN
1
2
3
4
Kabel
Bràzowy
Bia∏y
Niebieski
Czarny
Sygna∏
+ UB
PNP/analogowe 1 do 5V
0V
PNP 1
Wybór opcji
08624˙
Przy temperaturze poni˝ej +2°C, zwróç uwag´ na wilgotnoÊç powietrza
WyÊwietlacz:
WyÊwietlacz 7-segmentowy 3 - cyfrowy
Wskazania sygnalizatora :
Czerwona LED –wyjÊcie 1
Zielona LED –wyjÊcie 2
Zu˝ycie mocy:
< 35 mA
Obcià˝alnoÊç styków:
I max = 250 mA
Stopieƒ ochrony:
IP65 (DIN 40050)
OdpornoÊç na wstrzàsy:
10G, XYZ
OdpornoÊç na wibracje:
10 do 55 Hz, 1.5 mm, XYZ, 2h
Napi´cie zasilania:
UB = 10,8 do 30 VDC
max. 10% pulsacja pràdu szczàtkowego w
zakresie UB
Czas prze∏àczania:
< 2,5 ms
Sygna∏ wyjÊciowy:
Cyfrowy l: UB minus 1,5 V
Analogowy: 1 do 5 V
Opóênienie wy∏aczenia/za∏àczenia:
Programowalne od 0 do 180 s
398
Zakres ciÊnienia/sygna∏ wyjÊciowy
-1 do 0 bar/1xPNP/analogowy 1 do 5 V
-1 do 0 bar/2xPNP
0 do 10 bar/2xPNP
Kod
0
1
2
Przy∏àcze elektryczne:
M 8 x 1 / 4 pin
ZgodnoÊç elektromagnetyczna :
OdpornoÊç na zak∏ócenia wg EN 50081. Cz´Êç 1
OdpornoÊç na zak∏ócenia wg EN 50082. Cz´Êç 2
LiniowoÊç:
< 1% wartoÊci koƒcowej
PowtarzalnoÊç:
± 0,2 % koƒcowej wartoÊci
Materia∏y
Obudowa: plastic ABS – PC
Przy∏àcze medium : cynowany mosiàdz
www.norgren.com/info/pl398
Seria 40D
Sygnalizatory ciÊnienia i podciÊnienia
Elektroniczne sygnalizatory ciÊnienia /- czujnik sterujàcy ciÊnieniem i podciÊnieniem
-1 do 10 bar ciÊnienie wzgl´dne
0862440
0862441 i 0862442
Akcesoria
Wtyczka prosta M8 x 1
Wtyczka M8 x 1, 90°
Mocowanie z ko∏nierzem adaptera
0523449 Prosta, 4 pin, z 1,5 m kablem PUR
0523447 Prosta, 4 pin, z 5,0 m kablem PUR
0523446
0523448
0523426
Mocowanie
90°, 4 pin, z 1,5 m kablem PUR
90°, 4 pin, z 5,0 m kablem PUR
Wyposa˝ony w ko∏nierz , Êruby mocujàce i O-ringi
Ko∏nierz adaptera
399
