Czytnik kart magnetycznych Autonomiczny z antiskimming Wersja 3.0

DFE Security Sp. z o.o.
ul. Polska 25
00-703 Warszawa
tel. (+48 22) 622 22 73
www.dfes.pl

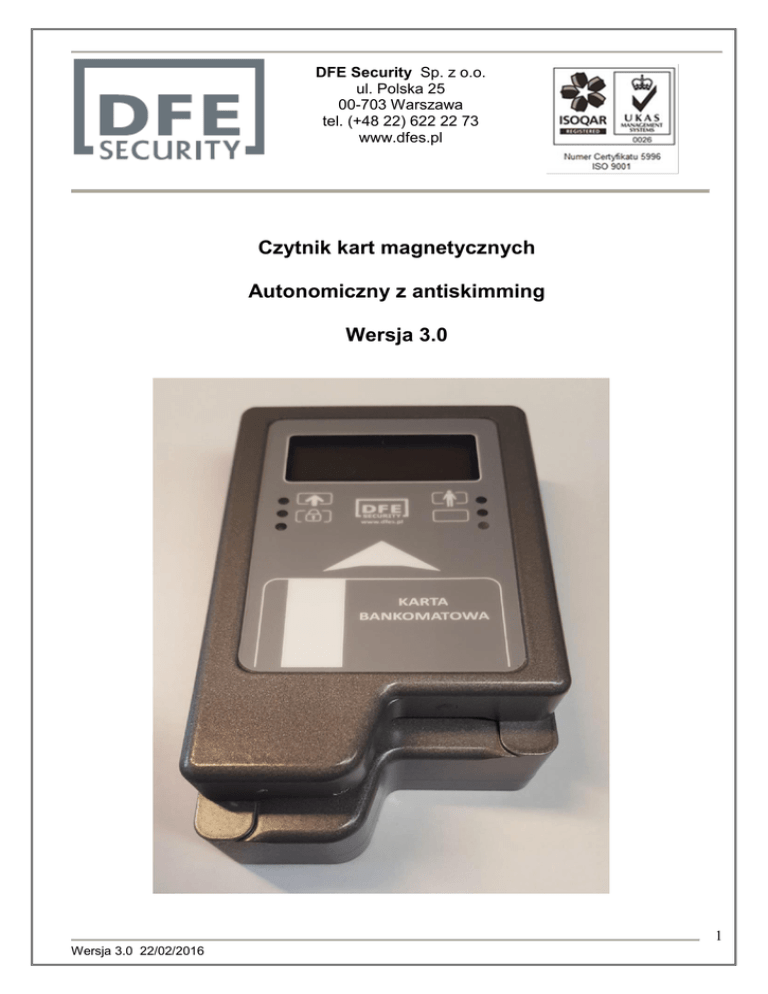

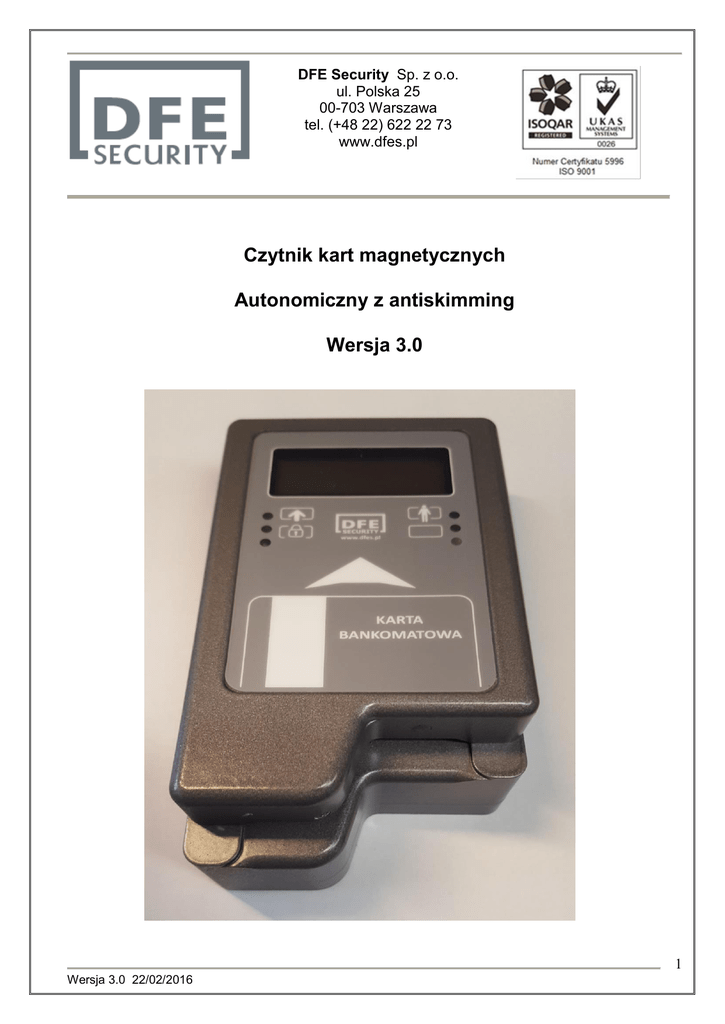

Czytnik kart magnetycznych
Autonomiczny z antiskimming
Wersja 3.0
1
Wersja 3.0 22/02/2016
DFE Security Sp. z o.o.
ul. Polska 25
00-703 Warszawa
tel. (+48 22) 622 22 73
www.dfes.pl
OPIS CZYTNIKA:
Autonomiczny z antyskimming -aluminiowa obudowa z
wyświetlaczem- LCD , komunikaty w języku polskim
 Zastosowanie do wejść do stref 24 – bankomatowych, ochrona przed
niepożądanymi intruzami.
 Obudowa aluminiowa wandalodporna, przeznaczona do montaży
narażonych na próby świadomego wandalizmu.
 Czytnik wyposażony jest w 6 czujników optoelektronicznych
zapobiegających nałożeniu nakładek skimmingowych. Kształt obudowy jest
nie typowy co utrudnia niepożądany montaż.
 Generuje automatycznie alarm o próbie montażu niedozwolonych
elementów na otworze do czytania kart.
 Czytnik kart magnetycznych czyta pasek magnetyczny w ISO torze 2 i 3. Z
możliwością wyboru torów podczas instalacji. Nie czyta toru 1.
 Karta może zagłębić się w czytniku na około 2/3 swojej długości.
 Posiada wbudowany wewnętrzny obwód grzewczy, sterujący
automatycznie, podgrzewaniem elementów czytnika w temperaturze
poniżej +4 ° C.(opcja dodatkowa)
 Wbudowany wyświetlacz LCD z podświetleniem nocnym, z napisami w
języku polskim.
 Przewidziano 2 linie informacyjne widoczne na LCD o łącznej długości 24
znaków.
 Wbudowany czujnik zmierzchowy sterujący podświetleniem czytnika.
 W tylnej części obudowy zainstalowany jest temper optoelektroniczny alarm w przypadku zerwania.
 Montaż zewnętrzny
 Temperatura pracy od -20° C do +50° C
 Odporność na warunki atmosferyczne: IP33
 Zasilanie: 24Vdc ± 15%
 Maksymalny pobór mocy: 30mA w spoczynku 180mA wbudowanym
obwodem grzewczym
 Wymiary: 80 x 145 x 55 mm
2
Wersja 3.0 22/02/2016
Graficzny schemat ideowy czytnika antyskimming
Czytnik antyskimming został zaprojektowany w celu ograniczenia dostępu do
przedsionka bankomatowego po godzinach pracy placówki.
Czytnik wejściowy
STREFA 24H
Przycisk wyjścia
Drzwi wyposażone w :
Samozamykacz
Zamek elektryczny lub
elektrozaczep
BANKOMAT
·
·
PLACÓWKA BANKOWA
Strona 1
Data obowiązywania 11 01 2016 Wersja 2.
Instrukcja obsługi czytnika antyskimming.
1.
WEJŚCIE DO PRZEDSIONKA
OTWARTE
PROSZĘ WEJŚĆ
1.
·
·
·
WYJŚCIE Z PRZEDSIONKA
·
Strona 2
Wsuń kartę do czytnika.
Na wyświetlaczu pojawi się komunikat
„OTWARTE PROSZĘ WEJŚĆ”
Zaświeci się zielona dioda sygnalizacyjna.
Naciśnij przycisk aby otworzyć drzwi.
Data obowiązywania 11 01 2016 Wersja 2.
