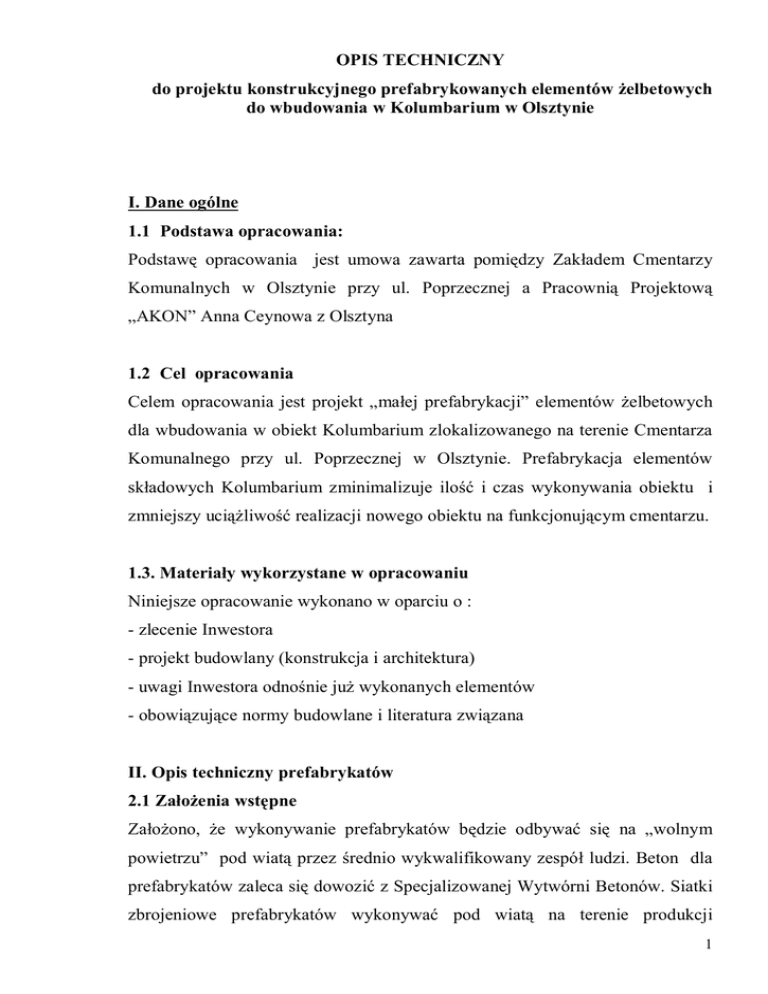

OPIS TECHNICZNY
do projektu konstrukcyjnego prefabrykowanych elementów elbetowych
do wbudowania w Kolumbarium w Olsztynie
I. Dane ogólne
1.1 Podstawa opracowania:
Podstaw opracowania jest umowa zawarta pomi dzy Zak adem Cmentarzy
Komunalnych w Olsztynie przy ul. Poprzecznej a Pracowni
Projektow
„AKON” Anna Ceynowa z Olsztyna
1.2 Cel opracowania
Celem opracowania jest projekt „ma ej prefabrykacji” elementów elbetowych
dla wbudowania w obiekt Kolumbarium zlokalizowanego na terenie Cmentarza
Komunalnego przy ul. Poprzecznej w Olsztynie. Prefabrykacja elementów
sk adowych Kolumbarium zminimalizuje ilo
zmniejszy uci liwo
i czas wykonywania obiektu i
realizacji nowego obiektu na funkcjonuj cym cmentarzu.
1.3. Materia y wykorzystane w opracowaniu
Niniejsze opracowanie wykonano w oparciu o :
- zlecenie Inwestora
- projekt budowlany (konstrukcja i architektura)
- uwagi Inwestora odno nie ju wykonanych elementów
- obowi zuj ce normy budowlane i literatura zwi zana
II. Opis techniczny prefabrykatów
2.1 Za
Za
enia wst pne
ono, e wykonywanie prefabrykatów b dzie odbywa si na „wolnym
powietrzu” pod wiat przez rednio wykwalifikowany zespó ludzi. Beton dla
prefabrykatów zaleca si dowozi z Specjalizowanej Wytwórni Betonów. Siatki
zbrojeniowe prefabrykatów wykonywa
pod wiat
na terenie produkcji
1
elementów
prefabrykowanych.
Prefabrykaty
wykonywane
b
w
indywidualnie zaprojektowanych stalowych formach.
2.2 Opis poszczególnych prefabrykatów, dane techniczne
Projektuje si pi
(+1) rodzajów prefabrykatów.:
- p yta stropowa PS o wymiarach BxLxH=84.0x182.0x8.0 cm,
obj to
betonu 0.1223 m3, ci arze monta owym 330.21 kG
- p yta cienna S1 o wymiarach BxLxH=8.0”x259.7x59.0 cm,
obj to
betonu 0.1256 m3, ci arze monta owym 330.12 kG
- p yta cienna S2 o wymiarach BxLxH=84.0x182.0x8.0 cm,
obj to
betonu 0.0245 m3, ci arze monta owym 66.15 kG
- belka wie cowa z fryzem BWF o wymiarach BxLxH=28.0x169.0x30.0 cm,
obj to
betonu 0.0763 m3, ci arze monta owym 206.01 kG
- belka wie cowa (bez fryzu) BW o wymiarach BxLxH=28.0x169.0x30.0 cm,
obj to
betonu 0.0894 m3, ci arze monta owym 241.38 kG
- p yta dachowa D o wymiarach BxLxH=30.0x127.0x8.0*cm,
obj to
betonu 0.0364 m3, ci arze monta owym 98.28 kG
Elementy zbrojone s siatkami zgrzewanymi z pr tów ze stali zbrojeniowej
St0S-b z wk adkami ze stali profilowej klasy St3S. Elementy wykona z betonu
klasy min C25/30 z dodatkiem rodków uplastyczniaj cych i uszczelniaj cych
np. Betonplastu 2.
3. Produkcja prefabrykatów
3. 1. Wykonywanie p yty stropowej PS
Prefabrykat p yty stropowej projektuje si wykonywa w formie stalowej o
kszta cie „p askiej” otwartej od góry skrzyni. Po osi gni ciu betonu w formie
min 70 % wytrzyma
ci rozszczelni form poprzez odsuni cie dwu przeciw-
leg ych boków formy. Po wkr ceniu uchwytów monta owych w odpowiednie
otwory w p ycie wyj
j ,
2
3. 2. Wykonywania belki wie cowej BW..
Zaprojektowano dwa rodzaje prefabrykowanych belek wie cowych (z fryzem i
bez fryzu. Oba prefabrykaty wykonywane s
w tej samej formie stalowej
usuni ciem dla belki bez fryzu profiluj cej wk adki stalowej. W zwi zku ze
skomplikowanym kszta tem belki w pierwszej kolejno ci nale y odpowiednio w
formie przykr ci wk adk profiluj
zamocowa
drug
cz
fryz, w
scalone zbrojenie, w
i
wk adki profiluj cej ( ebrowana skrzynka „dla
umo liwienia pó niejszego wykonania wie ca), zrektyfikowa uk ad zbrojenia,
sprawdzi odleg
zbrojenia od cianek formy, wla z jego zag szczeniem
beton plastyczny. Przed wyj ciem elementu z formy odkr ci
ww. skrzynk
„pod wieniec”, wyj
j
z formy, odkr ci
ruby mocuj ce
mocuj ce ruby
wk adki fryzu. Po osi gni ciu betonu w formie min 70 % wytrzyma
ci mo na
wyci ga prefabrykat z formy (uchwyty monta owe wkr ci w odpowiednie otwory w belce).
3.3. Wykonywanie p yty ciennej S1/S2
yty cienne wykonuje si w pozycji „wbudowania” (pionowej). Po osi gni ciu
betonu w formie min 70 % wytrzyma
ci rozszczelni form poprzez
jednostronne odsuni cie jednego z boków formy (wyprzedzaj co zdj
z
ko nierza górnego formy stalowej nak adki utrzymuj ce i stabilizuj ce
odleg
ci wzajemne cianek firmy). Po wkr ceniu uchwytów monta owych w
odpowiednie ot-wory w p ycie mo liwe jest jej wyj cie.
3.4. Wykonywanie p yty dachowej D
Prefabrykowan p yt dachow wykona w pozycji „na boku”. Po osi gni ciu
betonu w formie min 70 % wytrzyma
ci rozszczelni form poprzez
jednostronne odsuni cie jednego z boków formy. Po wkr ceniu uchwytów
monta owych w odpowiednie otwory w p ycie wyj
j ,u
na „boku”.
3
4. Sk adowanie prefabrykatów
Prefabrykaty proponuje si sk ada na wydzielonym przy wiacie produkcyjnej
utwardzonym i odpowiednio odwodnionym placu w pozycji wbudowania.
Prefabrykowane p yty stropowe, p yty dachowe, belki wie cowe uk ada na
stosach max wysoko ci 1.0 m z zastosowaniem przek adek z belek drewnianych.
Ww. przek adki umieszcza w odleg
ci 30.0 cm od ko ców elementów. P yty
cienne sk adowa w pozycji stoj cej, lekko pochylonej, z zastosowaniem
stojaków z bali drewnianych. P yty ustawia na warstwie czystego piasku
redniego. Mi dzy p ytami zastosowa przek adki drewniane.
5. Transport prefabrykatów, uchwyty monta owe
W prefabrykatach zatopiono tuleje stalowe (od wewn trz nagwintowane)
umo liwiaj ce wkr cenie w nie odpowiednich demontowalnych uchwytów
stalowych.
Transport elementów prefabrykowanych mo e odbywa si po osi gni ciu przez
beton min 70% wymaganej wytrzyma
ci. Zaleca si transport prefabrykatów
w pozycji wbudowania. Elementy uk ada na rodkach transportowych za
pomoc lekkiego d wigu samojezdnego z zachowaniem szczególnej ostro no ci
przy uk adaniu ww. tak by nie uszkodzi kraw dzi elementów i oraz
uwzgl dniaj c fakt braku zbrojenia pionowego w elementach ciennych, które
nie s zbrojone na zginanie. Na rodku transportowym elementy odpowiednio
umocowa , zabezpieczy przed wywróceniem.
6.Monta prefabrykatów
Wielko
prefabrykatów, ich ci ar umo liwia zastosowanie przy monta u
lekkiego d wigu cz sto montowanego na
monta em nale y sprawdzi
rodkach transportowych. Przed
przywiezione elementy ich wymiary, stan
kraw dzi, powierzchni, prawid owo
i pewno
zamocowania uchwytów
monta owych.
Przed wbudowaniem prefabrykatu oczy ci
elementu, u
drobnoziarnist zapraw
miejsce wbudowania-oparcia
monta ow gr. rz du 1.2 cm (w
4
zaprawie zatopi
„klocki betonowe”- dla uzyskania w
mi dzy prefabrykatami. Elementy
cienne scala
ciwego dystansu
ze sob
zabezpieczonych antykorozyjnie rub rozpr nych, rub i
za pomoc
czników stalowych
wg projektu monta owego montowanego obiektu.
7. Uwagi ko cowe
Wszelkie prace monta owe prowadzi
zgodnie ze sztuk
budowlan , z
odpowiednimi przepisami prawa budowlanego z zachowaniem przepisów
i
zasad BHP oraz obecn wiedz techniczn .
Na pr ty zbrojeniowe prefabrykatów nak ada
plastikowe kr ki-przek adki
atwiaj ce utrzymanie dystansu mi dzy zbrojeniem a ciankami formy.
Projektowa :
Sprawdzi :
mgr in . Anna Ceynowa
mgr in . Bogdan Jasko
