Niezwykle łatwe gięcie do Ø 2”, Ø 63 mm

Niezwykle łatwe
gięcie do Ø 2”,
Ø 63 mm
REMS Python
for Professionals
Niezwykle łatwe gięcie!
13
1
Rury stalowe do Ø 2”
Rury wielowarstwowe do Ø 63 mm
14
2
12
5
4
11
3
6
8
10
7
9
15
16
3

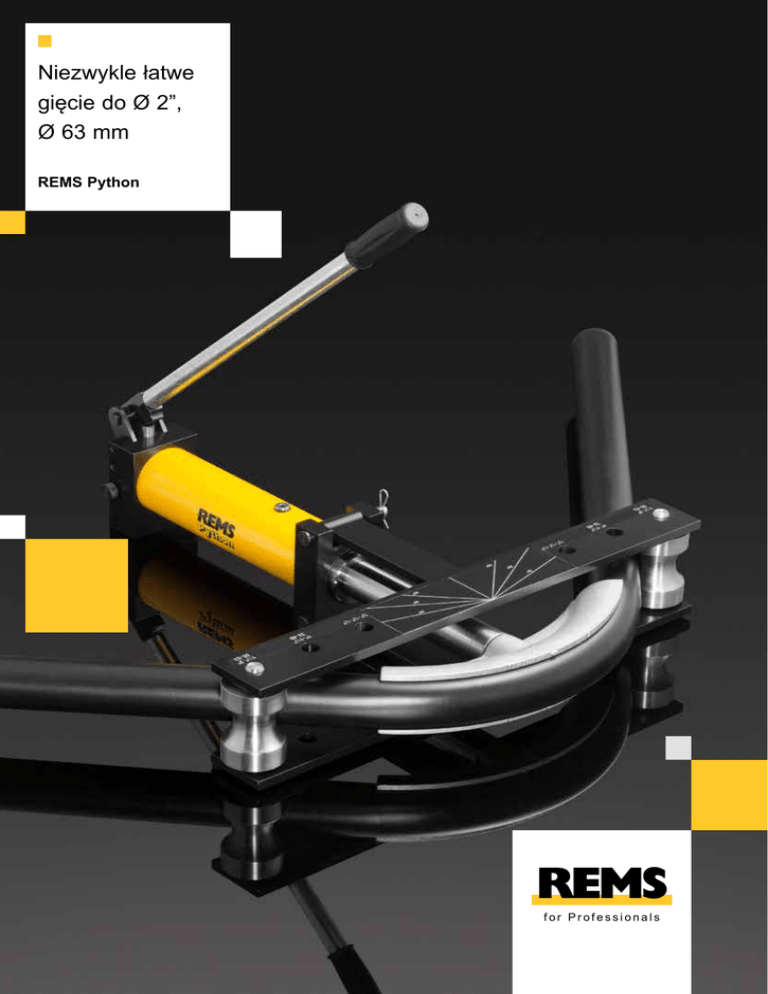

REMS Python. Zaoszczędź na drogich złączkach.
Niezwykle łatwe gięcie do Ø 2”, 63 mm.
Masywna, kompaktowa giętarka do rur REMS Python z zamkniętym, nie wymagającym konserwacji systemem
hydraulicznym jest wręcz idealna do precyzyjnego gięcia rur do 90°. Dwa wsporniki rolek ślizgowych zapewniają wysoką sztywność i dokładność podczas gięcia. Doskonale sprawdza się w przypadku rur stalowych
DIN EN 10255 (DIN 2440) Ø ⅜ – 2” oraz rur wielowarstwowych systemów złączek zaciskowych Ø 32 – 63 mm.
Wszędzie można natychmiast użyć. Brak prac nastawczych. Łatwa, niemęcząca, szybka praca, np. do wykonania łuku 90° Ø 63 mm wystarcza zaledwie 60 s. Do prac ślusarskich, w technice sanitarnej i grzewczej
oraz w budowie maszyn i instalacji.
1
2
Oszczędność kosztów!
Giętarka do rur amortyzuje się już po wykonaniu kilku łuków dzięki oszczędności na złączkach. Bez kosztów na złączki, składowanie
i zaopatrywanie. Zaoszczędzenie na spawach,
zaciskach i czasie pracy. Zwiększona pewność
przez zmniejszenie ilości połączeń rur.
Masywna, kompaktowa giętarka do rur,
z zamkniętym, nie wymagającym konserwacji
systemem hydraulicznym.
3
2 wsporniki rolek ślizgowych zapewniają wysoką sztywność i dokładność podczas gięcia.
4
Odchylany górny wspornik rolki ślizgowej
ułatwia wkładanie i wyjmowanie rury.
5
Oznaczenia pozycji rolek ślizgowych
odpowiadające rozmiarowi giętej rury.
6
Skala kątowa 0 do 90°.
7
Segmenty gięcia St dla rur stalowych, odporne
na zniekształcenia i nacisk, z wysoko wytrzymałego odlewu sferoidalnego. Segmenty gięcia
V dla rur wielowarstwowych, odporne na zniekształcenia i nacisk, z odpornego na skręcanie
odlewu aluminiowego kokilowego. Oznaczenie
na każdym segmencie gięcia zapewnia precyzję wymiarową gięcia.
8
Optymalne dopasowanie segmentów gięcia
i rolek ślizgowych zapewnia gięcie określonego
materiału bez pęknięć i fałd.
9
Rolki ślizgowe o wysokiej wytrzymałości zapewniają podparcie siły nacisku z niewielkim tarciem.
10 Szybka wymiana segmentów gięcia i rolek ślizgowych dzięki prostemu systemowi mocowania.
11 Hydrauliczny zespół napędowy z siłownikiem
hydraulicznym z wysokiej jakości walcowanej
rury hydraulicznej.
12 Zabezpieczenie przed przeciążeniem posuwu
hydraulicznego w przednim skrajnym położeniu
tłoka dla bezpiecznych prac.
13 Ergonomiczna dźwignia posuwu umożliwia wytwarzanie ciśnienia ręczną pompą hydrauliczną
z niewielką siłą.
14 Nie ma niebezpieczeństwa zmiażdżenia dzięki
ograniczeniu końcowemu dźwigni posuwu,
gwarantuje to wysokie bezpieczeństwo pracy.
15 Podstawa 3-nożna jako osprzęt.
16 Śruba odpychająca do zwolnienia rury stalowej
(tylko w przypadku segmentów gięcia St od 1”)
Zestaw REMS Python
Hydrauliczna giętarka do rur, do dokładnego gięcia rur do 90°. Rury stalowe DIN EN
10255 Ø ⅜ – 2”, rury wielowarstwowe Ø 32 – 63 mm. Napęd giętarki ze wspornikami
rolek ślizgowych, segmenty gięcia St lub V. W stabilnej skrzynce transportowej.
In stabiler Transportkiste.
Zestaw St ⅜ - ½ - ¾ - 1 - 1¼”
Nr art. 590020
Zestaw St ½ - ¾ - 1 - 1¼ - 1½ - 2”
Nr art. 590021
Zestaw V 40 - 50 - 63 mm
Nr art. 590022
Napęd giętarki
Nr art. 590000
Segment gięcia St ⅜”, R 50 mm 1)
Nr art. 590051
Segment gięcia St ½”, R 65 mm 1)
Nr art. 590052
Segment gięcia St ¾”, R 85 mm 1)
Nr art. 590053
Segment gięcia St 1”, R 100 mm 1)
Nr art. 590054
Segment gięcia St 1¼”, R 150 mm Nr art. 590055
Segment gięcia St 1½”, R 170 mm 1) Nr art. 590056
Segment gięcia St 2”, R 220 mm 1)
Nr art. 590057
Segment gięcia V 32 mm, 128 mm 2)
Nr art. 590061
Segment gięcia V 40 mm, 160 mm 2)
Nr art. 590058
Segment gięcia V 50 mm, 200 mm 2)
Nr art. 590059
Segment gięcia V 63 mm, 252 mm 2)
Nr art. 590060
Podstawa 3-nożna
Nr art. 590150
Skrzynka transportowa
Nr art. 590160
1)
1)
2)
Sprzedaż tylko poprzez handel
specjalistyczny.
REMS POLSKA Sp. z o.o.
Dąbrowa · Ulica Piaskowa 19
PL 62-070 Dopiewo
Telefon +48 61 654 09 00
Telefax +48 61 654 09 05
E-Mail: [email protected]
www.rems.de
Promień gięcia mm wewnętrznej strony łuku (DIN EN 10255)
Promień gięcia mm osi neutralnej łuku (DVGW VP 632)
M 06/12 094079 POLoP · Producent zastrzega sobie prawo do wprowadzenia zmian. © Copyright 2012 by REMS-WERK Christian Föll und Söhne GmbH, Waiblingen.
Akcesoria
