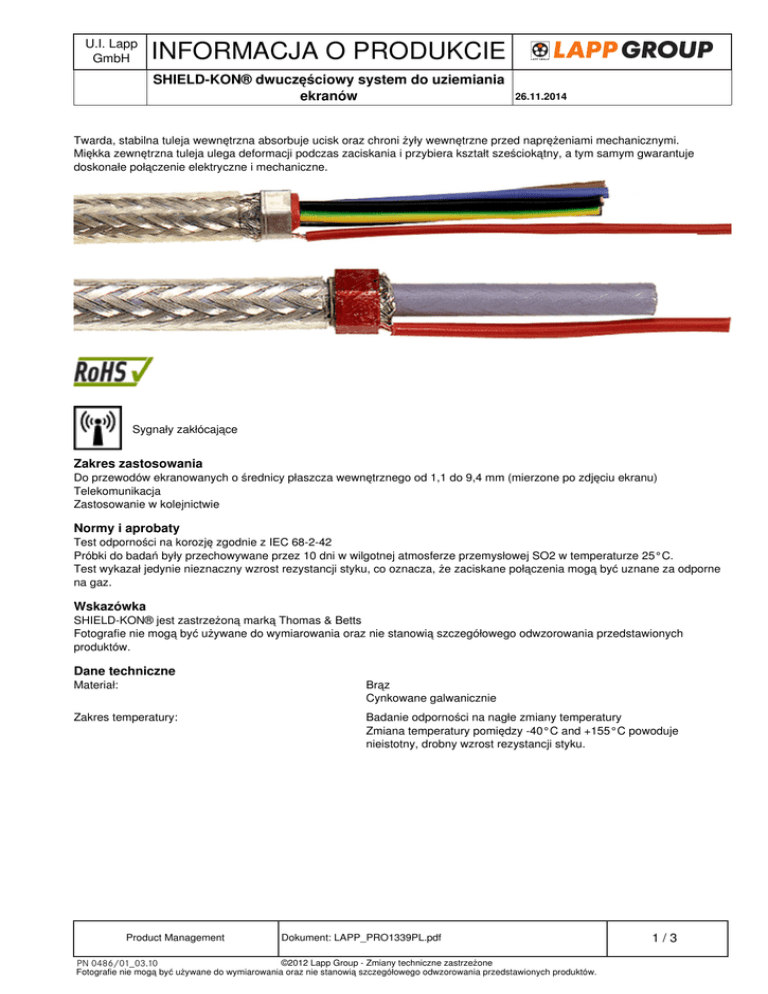

INFORMACJA O PRODUKCIE
SHIELD-KON® dwuczęściowy system do uziemiania
ekranów
26.11.2014
Twarda, stabilna tuleja wewnętrzna absorbuje ucisk oraz chroni żyły wewnętrzne przed naprężeniami mechanicznymi.
Miękka zewnętrzna tuleja ulega deformacji podczas zaciskania i przybiera kształt sześciokątny, a tym samym gwarantuje
doskonałe połączenie elektryczne i mechaniczne.
Sygnały zakłócające
Zakres zastosowania
Do przewodów ekranowanych o średnicy płaszcza wewnętrznego od 1,1 do 9,4 mm (mierzone po zdjęciu ekranu)
Telekomunikacja
Zastosowanie w kolejnictwie
Normy i aprobaty
Test odporności na korozję zgodnie z IEC 68-2-42
Próbki do badań były przechowywane przez 10 dni w wilgotnej atmosferze przemysłowej SO2 w temperaturze 25°C.
Test wykazał jedynie nieznaczny wzrost rezystancji styku, co oznacza, że zaciskane połączenia mogą być uznane za odporne
na gaz.
Wskazówka
SHIELD-KON® jest zastrzeżoną marką Thomas & Betts
Fotografie nie mogą być używane do wymiarowania oraz nie stanowią szczegółowego odwzorowania przedstawionych
produktów.
Dane techniczne
Materiał:
Brąz
Cynkowane galwanicznie
Zakres temperatury:
Badanie odporności na nagłe zmiany temperatury
Zmiana temperatury pomiędzy -40°C and +155°C powoduje
nieistotny, drobny wzrost rezystancji styku.
Product Management
Dokument: LAPP_PRO1339PL.pdf
©2012 Lapp Group - Zmiany techniczne zastrzeżone
PN 0486/01_03.10
Fotografie nie mogą być używane do wymiarowania oraz nie stanowią szczegółowego odwzorowania przedstawionych produktów.
1/3
Powered by TCPDF (www.tcpdf.org)
Średnica tulei wewnętrzna x
zewnętrzna [mm]
Liczba sztuk w opakowaniu
61749430
GSB 046
srebrny
1,17 x 1,9
100
61749440
GSB 058
żółty
1,47 x 2,1
100
61749450
GSB 063
czerwony
1,6 x 2,23
100
61749460
GSB 071
zielony
1,87 x 2,44
100
61749470
GSB 080
niebieski
2 x 2,63
100
61749480
GSB 090
pomarańczowy
2,2 x 2,9
100
61749490
GSB 096
purpurowy
2,44 x 3,02
100
61749500
GSB 101
żółty
2,56 x 3,16
100
61749510
GSB 109
czerwony
2,76 x 3,36
100
61749520
GSB 115
srebrny
2,92 x 3,7
100
61749530
GSB 124
zielony
3,14 x 3,68
100
61749540
GSB 128
srebrny
3,25 x 3,86
100
61749550
GSB5134
pomarańczowy
3,4 x 4
100
61749560
GSB5149
niebieski
3,78 x 4,54
100
61749570
GSB5156
czerwony
3,96 x 4,9
100
61749580
GSB5165
srebrny
4,2 x 4,92
100
61749590
GSB5175
zielony
4,44 x 5,46
100
61749600
GSB5187
żółty
4,75 x 5,76
100
61749610
GSB5194
niebieski
4,93 x 5,76
100
61749620
GSB5205
pomarańczowy
5,2 x 6,22
100
61749630
GSB5219
srebrny
5,56 x 6,35
100
61749640
GSB5225
żółty
5,71 x 6,5
100
61749650
GSB5232
czerwony
5,9 x 6,7
100
61749660
GSB5250
zielony
6,35 x 7,14
100
61749670
GSB5261
niebieski
6,63 x 7,54
100
61749680
GSB5266
srebrny
6,75 x 7,54
100
61749690
GSB5275
pomarańczowy
6,98 x 7,77
100
61749700
GSB5281
żółty
7,14 x 8,4
100
61749710
GSB5287
srebrny
7,29 x 8,3
100
61749720
GSB5297
czerwony
7,54 x 8,5
100
61749730
GSB5312
purpurowy
7,92 x 9,2
100
61749740
GSB5348
pomarańczowy
8,84 x 10,2
100
61749750
GSB5375
niebieski
9,52 x 10,3
100
SHIELD-KON® dwuczęściowy system do uziemiania
ekranów
Dokument: LAPP_PRO1339PL.pdf
INFORMACJA O PRODUKCIE
Kolor
U.I. Lapp
GmbH
Oznaczenie wyrobu
Tuleje wewnętrzne
Product Management
26.11.2014
©2012 Lapp Group - Zmiany techniczne zastrzeżone
PN 0486/01_03.10
Fotografie nie mogą być używane do wymiarowania oraz nie stanowią szczegółowego odwzorowania przedstawionych produktów.
Numer artykułu
2/3
Powered by TCPDF (www.tcpdf.org)
Średnica tulei wewnętrzna x
zewnętrzna [mm]
Liczba sztuk w opakowaniu
61749810
GSC 101
srebrny
2,56 x 3,16
100
61749820
GSC 128
niebieski
3,25 x 3,86
100
61749830
GSC 149
purpurowy
3,78 x 4,54
100
61749840
GSC 156
żółty
3,96 x 4,9
100
61749850
GSC 175
niebieski
4,4 x 5,46
100
61749860
GSC 187
pomarańczowy
4,75 x 5,76
100
61749870
GSC 194
czerwony
4,93 x 5,79
100
61749880
GSC 199
srebrny
5,05 x 5,97
100
61749890
GSC 205
żółty
5,2 x 6,22
100
61749900
GSC 219
zielony
5,56 x 6,35
100
61749910
GSC 225
purpurowy
5,71 x 6,5
100
61749920
GSC 232
pomarańczowy
5,9 x 6,7
100
61749930
GSC 261
żółty
6,63 x 7,54
100
61749940
GSC 275
srebrny
6,98 x 7,77
100
61749950
GSC 281
purpurowy
7,14 x 8,4
100
61749960
GSC 287
niebieski
7,29 x 8,3
100
61749970
GSC 297
zielony
7,54 x 8,5
100
61749980
GSC 312
żółty
7,95 x 9,2
100
61749990
GSC 327
srebrny
8,3 x 9,45
100
61750000
GSC 348
pomarańczowy
8,84 x 9,98
100
61750010
GSC 359
purpurowy
9,12 x 10,13
100
61750020
GSC 375
żółty
9,52 x 10,3
100
61750030
GSC 405
czerwony
10,28 x 11,5
100
61750040
GSC 415
niebieski
10,54 x 11,76
100
61750050
GSC 425
srebrny
10,8 x 12,06
100
61750060
GSC 5460
srebrny
11,68 x 12,95
100
61750070
GSC 5500
zielony
12,7 x 14,6
100
SHIELD-KON® dwuczęściowy system do uziemiania
ekranów
Dokument: LAPP_PRO1339PL.pdf
INFORMACJA O PRODUKCIE
Kolor
U.I. Lapp
GmbH
Oznaczenie wyrobu
Kołnierze zewnętrzne
Product Management
26.11.2014
©2012 Lapp Group - Zmiany techniczne zastrzeżone
PN 0486/01_03.10
Fotografie nie mogą być używane do wymiarowania oraz nie stanowią szczegółowego odwzorowania przedstawionych produktów.
3/3
Powered by TCPDF (www.tcpdf.org)
Numer artykułu
