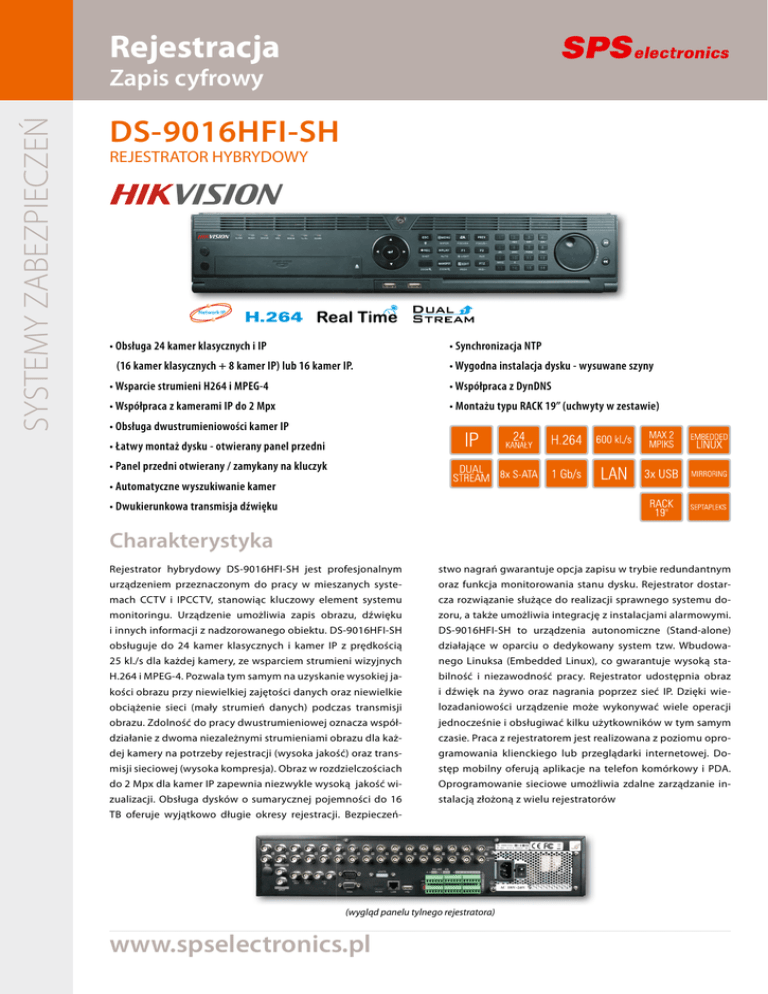

Karta katalogowa - SPS Electronics

Rejestracja
SYSTEMY ZABEZPIECZEŃ
Zapis cyfrowy
DS-9016HFI-SH
REJESTRATOR HYBRYDOWY
Network IP
H.264
• Obsługa 24 kamer klasycznych i IP
• Synchronizacja NTP
(16 kamer klasycznych + 8 kamer IP) lub 16 kamer IP.
• Wygodna instalacja dysku - wysuwane szyny
• Wsparcie strumieni H264 i MPEG-4
• Współpraca z DynDNS
• Współpraca z kamerami IP do 2 Mpx
• Montażu typu RACK 19’’ (uchwyty w zestawie)
• Obsługa dwustrumieniowości kamer IP
• Łatwy montaż dysku - otwierany panel przedni
• Panel przedni otwierany / zamykany na kluczyk
• Automatyczne wyszukiwanie kamer
• Dwukierunkowa transmisja dźwięku
Charakterystyka
Rejestrator hybrydowy DS-9016HFI-SH jest profesjonalnym
stwo nagrań gwarantuje opcja zapisu w trybie redundantnym
urządzeniem przeznaczonym do pracy w mieszanych syste-
oraz funkcja monitorowania stanu dysku. Rejestrator dostar-
mach CCTV i IPCCTV, stanowiąc kluczowy element systemu
cza rozwiązanie służące do realizacji sprawnego systemu do-
monitoringu. Urządzenie umożliwia zapis obrazu, dźwięku
zoru, a także umożliwia integrację z instalacjami alarmowymi.
i innych informacji z nadzorowanego obiektu. DS-9016HFI-SH
DS-9016HFI-SH to urządzenia autonomiczne (Stand-alone)
obsługuje do 24 kamer klasycznych i kamer IP z prędkością
działające w oparciu o dedykowany system tzw. Wbudowa-
25 kl./s dla każdej kamery, ze wsparciem strumieni wizyjnych
nego Linuksa (Embedded Linux), co gwarantuje wysoką sta-
H.264 i MPEG-4. Pozwala tym samym na uzyskanie wysokiej ja-
bilność i niezawodność pracy. Rejestrator udostępnia obraz
kości obrazu przy niewielkiej zajętości danych oraz niewielkie
i dźwięk na żywo oraz nagrania poprzez sieć IP. Dzięki wie-
obciążenie sieci (mały strumień danych) podczas transmisji
lozadaniowości urządzenie może wykonywać wiele operacji
obrazu. Zdolność do pracy dwustrumieniowej oznacza współ-
jednocześnie i obsługiwać kilku użytkowników w tym samym
działanie z dwoma niezależnymi strumieniami obrazu dla każ-
czasie. Praca z rejestratorem jest realizowana z poziomu opro-
dej kamery na potrzeby rejestracji (wysoka jakość) oraz trans-
gramowania klienckiego lub przeglądarki internetowej. Do-
misji sieciowej (wysoka kompresja). Obraz w rozdzielczościach
stęp mobilny oferują aplikacje na telefon komórkowy i PDA.
do 2 Mpx dla kamer IP zapewnia niezwykle wysoką jakość wi-
Oprogramowanie sieciowe umożliwia zdalne zarządzanie in-
zualizacji. Obsługa dysków o sumarycznej pojemności do 16
stalacją złożoną z wielu rejestratorów
TB oferuje wyjątkowo długie okresy rejestracji. Bezpieczeń-
(wygląd panelu tylnego rejestratora)
www.spselectronics.pl
MODEL
DS-9016HFI-SH
Maks. liczba obsługiwanych kamer klasycznych i kamer IP
24 kamery (16 kamer klasycznych + 8 kamer IP) lub 16 kamer IP,
DualStream, dwukierunkowa transmisja dźwięku
Maks. prędkość rejestracji
600 kl./s (25 kl./s na kanał)
Maks. rozdzielczość rejestracji dla kamery IP
2 Mpx
Wspierane metody kompresji wizji
H.264, MPEG-4
Wspierane metody kompresji dźwięku
OggVorbis
Prędkości / liczby kamer / rozdzielczości rejestracji
16 kamer klasycznych + 8 kamer IP
Kamery klasyczne
4CIF/2CIF/CIF: 400 kl./s, 16 kamer (25 kl./s na kanał)
* dopuszczalne są konfiguracje pośrednie z
mniejszą liczbą kamer analogowych i większą
liczbą kamer IP
Kamery IP
4CIF/2CIF/CIF: 200 kl./s, 8 kamer
1 Mpx (HD):
100 kl./s, 4 kamery
2 Mpx (UXGA): 50 kl./s, 2 kamery
32 kl./s, 4 kamery
(25 kl./s na kanał)
(25 kl./s na kanał)
(25 kl./s na kanał)
(8 kl./s na kanał)
4CIF/2CIF/CIF: 400 kl./s, 16 kamer
1 Mpx (HD):
200 kl./s, 8 kamer
2 Mpx (UXGA): 100 kl./s, 4 kamery
64 kl./s, 8 kamer
(25 kl./s na kanał)
(25 kl./s na kanał)
(25 kl./s na kanał)
(8 kl./s na kanał)
Prędkości/liczby kamer /rozdzielczości rejestracji 16 kamer IP
Obsługiwane kamery IP
Interfejsy komunikacyjne
HikVision, Bosch, Panasonic, Pelco, Sanyo oraz inne
Ethernet 1 Gb/s, 10/100/1000 Base-TX (RJ-45), 3 x USB, 2 x RS-485, RS-232
Wejścia wizyjne
16 x Video (BNC)
Wyjścia wizyjne główne
Video (BNC), VGA (D-Sub)
Wyjścia wizyjne pomocnicze
1 x Video (BNC)
Wejścia dźwiękowe
18 (+ IP) x Audio (BNC), 1 kΩ / 2 Vpp
Wyjścia dźwiękowe
2 (+ IP) x Audio (RCA), 600 Ω / wyjście liniowe
Wejścia alarmowe
16 (+ IP) wejścia beznapięciowe, NC/NO (złącze zaciskowe)
Wyjścia alarmowe
4 (+ IP) przekaźnik elektroniczny (złącze zaciskowe)
Obsługiwane sieci
LAN/MAN/WAN/Internet
Protokoły sieciowe
TCP, UDP, RTP, DHCP, DDNS, SMTP, NTP, PPPoE, SADP, SNMP
System operacyjny
Embedded Linux
Wielozadaniowość
Funkcjonalność
Rejestracja
Tryby rejestracji
Archiwizacja
Septapleks
Rejestracja obrazu/dźwięku, udostępnianie obrazu/dźwięku na żywo oraz nagrań użytkownikom
zdalnym, monitorowanie zdarzeń i ich rejestracja w dzienniku, wykonywanie akcji zdarzeniowych,
powiadamianie użytkowników zdalnych o zdarzeniach, sterowanie kamerami obrotowymi, sterowanie
urządzeniami wykonawczymi
Maksymalnie 8 wewnętrznych dysków twardych S-ATA o pojemności całkowitej 16 TB (8 x 2 TB)
(funkcja monitorowania stanu dysków, funkcja hibernacji dysków)
Ręczna, harmonogram; Ciągła, z detekcją ruchu, alarmowa; Liniowa, cykliczna; Zwykła, redundantna
(funkcja zabezpieczania wybranych nagrań usunięciem oraz dysków przed nadpisaniem)
Nośniki Flash USB (np. PenDrive); zewnętrzne dyski USB, nośniki CD/DVD, komputer
(z pomocą oprogramowania sieciowego)
Monitorowanie zdarzeń
Alarm, detekcja ruchu, sabotaż, awaria rejestracji, awaria dysku, zapełnienie dysku, awaria sieci IP, konflikt adresów IP, próba nieuprawnionego logowania
Akcje zdarzeniowe
Uruchomienie rejestracji, sygnalizacja dźwiękowa, wysłanie komunikatu e-mail, powiadomienie centrum monitorowania, wysterowanie wyjścia alarmowego, wysterowanie kamery obrotowej
Data/czas
Inne funkcje/ustawienia
Synchronizacja z komputerem lub NTP (strefy czasowe)
Indywidualnie konfigurowalne uprawnienia użytkowników. Maskowanie fragmentów obrazu z kamer.
Kopiowanie/ładowanie ustawień rejestratora. Wbudowany serwer WWW (WebServer).
Obsługa lokalna
Panel przedni rejestratora, mysz USB, pilot IR, opcjonalnie konsola sterująca (RS-485)
Obsługa i konfiguracja poprzez sieć IP
Komputer: przeglądarka internetowa, oprogramowanie klienckie
Urządzenia mobilne (telefon komórkowy, smartfon, PDA): mobilna aplikacja kliencka
Oprogramowanie współpracujące (freeware)
iVMS – oprogramowanie klienckie (obsługa 250 rejestratorów), funkcjonalność: konfiguracja rejestratorów, sterowanie pracą, podgląd obrazu „na żywo”, odtwarzanie nagrań, archiwizacja nagrań; nadzorowanie stanu/zdarzeń rejestratorów, wykonywanie akcji zdarzeniowych, sterowanie kamerami obrotowymi,
urządzeniami wykonawczymi; WebVMS - przeglądarka internetowa Internet Explorer (obsługa 1
rejestratora), funkcjonalność zbliżona do iVMS; mVMS – aplikacja kliencka (obsługa 16 rejestratorów) na
urządzenia mobilne (telefon komórkowy, smartfon, PDA): podgląd „na żywo” (platformy: Java, Symbian,
WindowsMobile, iPhone, Android, BlackBerry); StreamServer – serwer strumieni; DDNS Serwer –
serwer DDNS; VSPlayer – odtwarzacz nagrań archiwalnych; Local Playback – odtwarzacz nagrań z
dysków twardych; Format Converter – konwerter formatu wideo; IP Finder – lokalizator urządzeń w
sieci; DiskCalculator – kalkulator dysków/czasu rejestracji;
API/SDK – narzędzia programistyczne
Zasilanie
AC 100-240 V, 50 ~ 60 Hz
Pobór mocy
Zakres temperatury / wilgotności pracy
70 W (bez dysków)
-10°C ~ +55°C / 10 ~ 90% (bez skroplenia wody)
Wymiary (szer. x wys. x gł.)
450 x 95 x 450 mm
Centrala - ul. Wał Miedzeszyński 630, 03-994 Warszawa; tel. 022 518 31 50, fax 022 518 31 70, e-mail: [email protected]
BH Gdańsk - ul. Drożyny 6, 80-302 Gdańsk; tel. 058 624 83 04, fax 058 668 59 20, e-mail: [email protected]
BH Katowice - ul. Kościuszki 227, 40-600 Katowice; tel. 032 255 64 27, fax 032 255 64 52, e-mail: [email protected]
BH Łódź - ul. Drewnowska 48, 91-002 Łódź; tel. 042 617 00 32, fax 042 659 85 23, e-mail: [email protected]
BH Poznań - ul. Polska 60, 60-595 Poznań; tel. 061 852 19 02, fax 061 825 09 03, e-mail: [email protected]
BH Toruń - ul. Grudziądzka 176, 87-100 Toruń; tel. 056 653 99 43, fax 056 653 90 81, e-mail: [email protected]
BH Wrocław - pl. Gen. Wróblewskiego 3a, 50-413 Wrocław; tel. 071 348 44 64, fax 071 348 36 35, e-mail: [email protected]
8 kg
Dystrybutor
Waga
