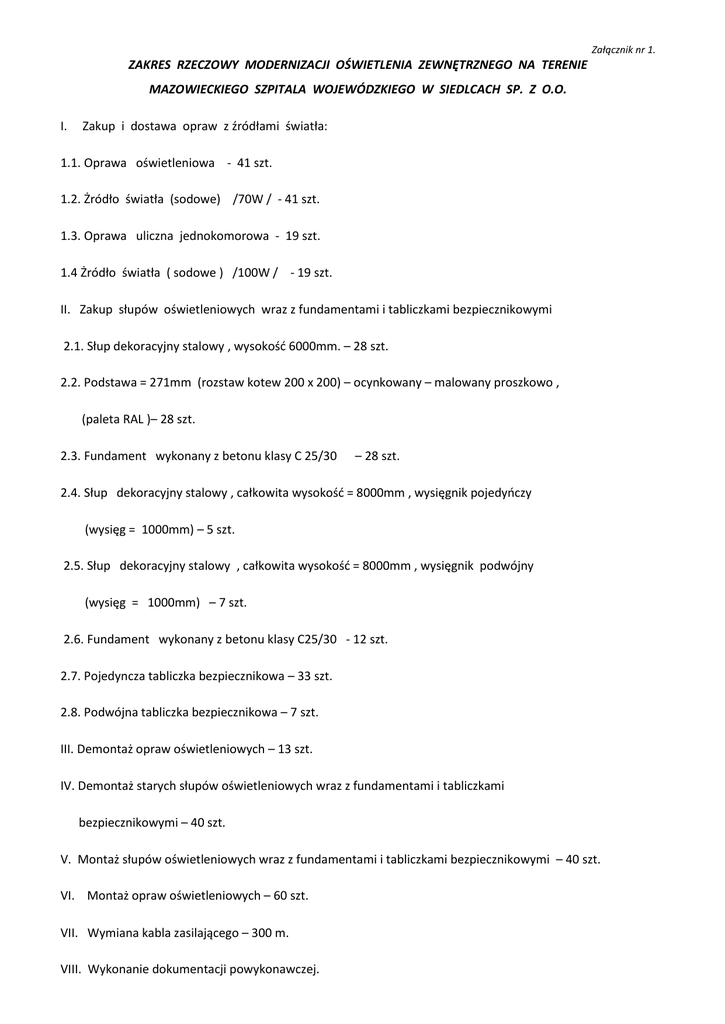

Załącznik nr 1.
ZAKRES RZECZOWY MODERNIZACJI OŚWIETLENIA ZEWNĘTRZNEGO NA TERENIE
MAZOWIECKIEGO SZPITALA WOJEWÓDZKIEGO W SIEDLCACH SP. Z O.O.
I.
Zakup i dostawa opraw z źródłami światła:
1.1. Oprawa oświetleniowa - 41 szt.
1.2. Żródło światła (sodowe) /70W / - 41 szt.
1.3. Oprawa uliczna jednokomorowa - 19 szt.
1.4 Żródło światła ( sodowe ) /100W / - 19 szt.
II. Zakup słupów oświetleniowych wraz z fundamentami i tabliczkami bezpiecznikowymi
2.1. Słup dekoracyjny stalowy , wysokość 6000mm. – 28 szt.
2.2. Podstawa = 271mm (rozstaw kotew 200 x 200) – ocynkowany – malowany proszkowo ,
(paleta RAL )– 28 szt.
2.3. Fundament wykonany z betonu klasy C 25/30
– 28 szt.
2.4. Słup dekoracyjny stalowy , całkowita wysokość = 8000mm , wysięgnik pojedyńczy
(wysięg = 1000mm) – 5 szt.
2.5. Słup dekoracyjny stalowy , całkowita wysokość = 8000mm , wysięgnik podwójny
(wysięg = 1000mm) – 7 szt.
2.6. Fundament wykonany z betonu klasy C25/30 - 12 szt.
2.7. Pojedyncza tabliczka bezpiecznikowa – 33 szt.
2.8. Podwójna tabliczka bezpiecznikowa – 7 szt.
III. Demontaż opraw oświetleniowych – 13 szt.
IV. Demontaż starych słupów oświetleniowych wraz z fundamentami i tabliczkami
bezpiecznikowymi – 40 szt.
V. Montaż słupów oświetleniowych wraz z fundamentami i tabliczkami bezpiecznikowymi – 40 szt.
VI. Montaż opraw oświetleniowych – 60 szt.
VII. Wymiana kabla zasilającego – 300 m.
VIII. Wykonanie dokumentacji powykonawczej.
Załącznik nr 1.
Opis słupa stalowego , oświetleniowego , dekoracyjnego.
I. Dekoracyjny słup stalowy , okrągły, o wysokości 6 metrów z jednego członu ze spoiną bez
wypukłego lica (łączenie materiałem rodzimym, bez materiału wypełniającego) – spawany plazmowo
zgodnie z wymogami normy EN ISO 15 613 proces numer 15.
Słup winien być wyposażony w końcówkę do montowania opraw parkowych przedstawionych w
opisie opraw oświetleniowych.
Słup winien posiadać podstawę przetłaczaną do posadowienia na fundamencie prefabrykowanym.
Słup winien być obustronnie ocynkowany spełniający wymogi:
w zakresie budowy:
PN-EN 40-2 Słupy oświetleniowe- Część 2 Wymagania ogólne i wymiary;
PN-EN 40-5 Słupy oświetleniowe- Część 5: Słupy oświetleniowe stalowe –wymagania;
w zakresie powłoki cynkowej:
PN-EN ISO 14713:
– Stopień korozyjności środowiska – C3 (Tablica 1) (zagrożenie korozyjne – średnie; Ubytki
korozyjne do 2µm/rok )
– Zalecenia dla systemów ochronnych stosowanych w środowiskach specjalnych
(Tablica 2c) – Typowa trwałość do pierwszej konserwacji – bardzo długa (≥ 20 lat);
opis ogólny - części cynkowane zanurzeniowo zgodnie z ISO 1461;średnia grubość powłoki 45 – 85
µm
PN-EN ISO 1461,
Słup winien być pomalowany proszkowo na kolor uzgodniony z inwestorem.
Słup winien posiadać deklarację zgodności WE sygnowaną znakiem CE wystawianą przez
producenta.
Fundament do posadowienia słupa winien być wykonany z betonu klasy C25/30.
Fundament winien posiadać deklarację zgodności wystawioną przez producenta.”
Załącznik nr 1.
II. Dekoracyjny słup stalowy , okrągły, o wysokości całkowitej 8 metrów z jednego członu ze spoiną
bez wypukłego lica (łączenie materiałem rodzimym, bez materiału wypełniającego) – spawany
plazmowo zgodnie z wymogami normy EN ISO 15 613 proces numer 15.
Słup winien być wyposażony w pojedynczy wysięgnik o średnicy  60 mm o wysięgu 1000 mm
przystosowany do instalacji drogowej oprawy oświetleniowej.
Słup winien posiadać podstawę przetłaczaną do posadowienia na fundamencie prefabrykowanym.
Słup winien być obustronnie ocynkowany spełniający wymogi:
w zakresie budowy:
PN-EN 40-2 Słupy oświetleniowe- Część 2 Wymagania ogólne i wymiary;
PN-EN 40-5 Słupy oświetleniowe- Część 5: Słupy oświetleniowe stalowe –wymagania;
w zakresie powłoki cynkowej:
PN-EN ISO 14713:
– Stopień korozyjności środowiska – C3 (Tablica 1) (zagrożenie korozyjne – średnie; Ubytki
korozyjne do 2µm/rok )
– Zalecenia dla systemów ochronnych stosowanych w środowiskach specjalnych
(Tablica 2c) – Typowa trwałość do pierwszej konserwacji – bardzo długa (≥ 20 lat);
opis ogólny - części cynkowane zanurzeniowo zgodnie z ISO 1461;średnia grubość powłoki 45 – 85
µm
PN-EN ISO 1461,
Słup winien być pomalowany proszkowo na kolor uzgodniony z inwestorem.
Słup winien posiadać deklarację zgodności WE sygnowaną znakiem CE wystawianą przez
producenta.
Fundament do posadowienie słupa winien być wykonany z betonu klasy C25/30.
Fundament winien posiadać deklarację zgodności wystawioną przez producenta.”
Załącznik nr 1.
Oprawa oświetleniowa parkowa.
Oprawa oświetleniowa posiada budowę dwukomorową.
Szczelność komory optycznej IP66 oraz szczelność komory elektrycznej IP44.
Oprawa posiada system „oddychania” komory optycznej pozwalający na jednokierunkową wymianę
powietrza z otoczeniem.
Odbłyśnik oprawy jednoczęściowy, pełny, głęboko tłoczony i chemicznie polerowany, wykonany z aluminium
o wysokiej czystości, chroniony od góry pokrywą przed bezpośrednim wpływem czynników atmosferycznych,
zabezpieczony przed korozją, zapewniający optymalny rozsył światła
Korpus oprawy wykonany z odlewu aluminiowego.
Pokrywa i Klosz oprawy wykonane z poliwęglanu, odpornego na czynniki atmosferyczne i promieniowanie
UV.
Oprawa wyposażona w układ kompensacji mocy biernej (cosφ>=0,85).
Przy wymianie i obsłudze układów stabilizacyjno-zapłonowych komora optyczna oprawy nie ulega
rozszczelnieniu .
Oprawa wykonana w I lub w II klasie ochronności przeciwporażeniowej.
Dane fotometryczne oprawy znajdują się w komputerowym programie obliczeniowym.
Napięcie znamionowe oprawy 230V/50Hz.
Kształt, wygląd i styl oprawy powinien być zbliżony do przedstawionych poniżej:
Załącznik nr 1.
Krzywa rozsyłu światłości proponowanej oprawy zamiennej powinna być zbliżona do przedstawionej poniżej.
Różnica wartości światłości nie powinna być większa niż ±5%:
Załącznik nr 1.
Oprawy oświetleniowe uliczne.
Oprawa uliczna jednokomorowa. Materiały z jakich wykonano oprawę gwarantują jej eksploatację przez min.
15 lat. Korpus i pokrywa oprawy wykonane z odlewu aluminiowego malowanego proszkowo na wybrany
kolor z palety RAL. Klosz wykonany z hartowanego szkła - odpornego na promieniowanie UV, żółknięcie oraz
mętnienie z biegiem czasu. Oprawy wyposażone są w jednoczęściowy, głęboko tłoczony i chemicznie
polerowany i anodyzowany aluminiowy odbłyśnik, zapewniający optymalny rozsył światła. Dostęp do
wnętrza oprawy (komory osprzętu i komory optycznej) bez użycia narzędzi. Poziom szczelności komory
optycznej i elektrycznej to IP66. Wymiana źródła światła odbywa się beznarzędziowo. Osprzęt elektryczny
montowany jest modułowo, co ułatwia ewentualny serwis. Możliwość montażu na wysięgniku. Napięcie
znamionowe pracy oprawy 230V/50Hz. Układ elektryczny wyposażony w układ kompensacji mocy biernej
cosφ≥0,85. Oprawy muszą posiadać deklarację zgodności CE producenta.
Kształt, wygląd i styl oprawy powinien być zbliżony do przedstawionych poniżej:
Krzywa rozsyłu światłości proponowanej oprawy zamiennej powinna być zbliżona do przedstawionej poniżej.
Różnica wartości światłości nie powinna być większa niż ±5%:
