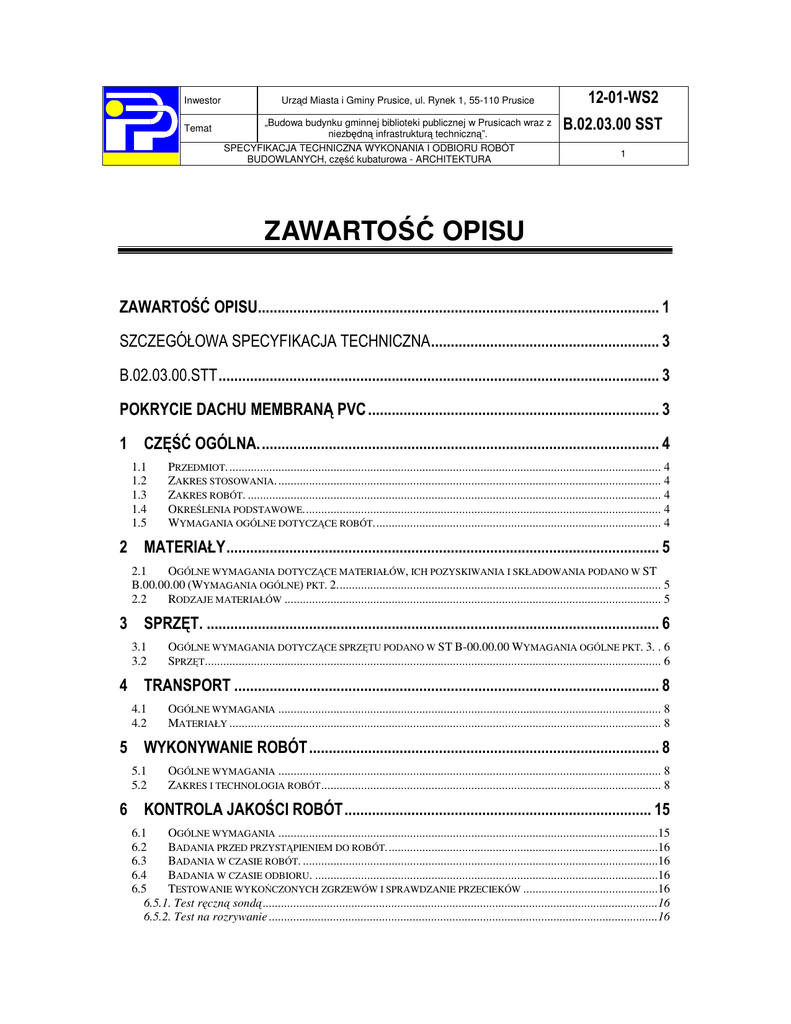

zawartość opisu

Transkrypt

zawartość opisu

Inwestor
Temat
Urz d Miasta i Gminy Prusice, ul. Rynek 1, 55-110 Prusice
„Budowa budynku gminnej biblioteki publicznej w Prusicach wraz z
niezb dn infrastruktur techniczn ”.
SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT
BUDOWLANYCH, cz
kubaturowa - ARCHITEKTURA
ZAWARTO
!"
1.1
1.2
1.3
1.4
1.5
1
OPISU
#
PRZEDMIOT. ............................................................................................................................................. 4
ZAKRES STOSOWANIA. ............................................................................................................................. 4
ZAKRES ROBÓT. ....................................................................................................................................... 4
OKRE LENIA PODSTAWOWE..................................................................................................................... 4
WYMAGANIA OGÓLNE DOTYCZ CE ROBÓT.............................................................................................. 4
$
%
2.1
OGÓLNE WYMAGANIA DOTYCZ CE MATERIAŁÓW, ICH POZYSKIWANIA I SKŁADOWANIA PODANO W ST
B.00.00.00 (WYMAGANIA OGÓLNE) PKT. 2.......................................................................................................... 5
2.2
RODZAJE MATERIAŁÓW ........................................................................................................................... 5
&
3.1
3.2
OGÓLNE WYMAGANIA DOTYCZ CE SPRZ TU PODANO W ST B-00.00.00 WYMAGANIA OGÓLNE PKT. 3. . 6
SPRZ T..................................................................................................................................................... 6
#
'
4.1
4.2
OGÓLNE WYMAGANIA ............................................................................................................................. 8
MATERIAŁY ............................................................................................................................................. 8
%
!
5.1
5.2
&
'
OGÓLNE WYMAGANIA ............................................................................................................................. 8
ZAKRES I TECHNOLOGIA ROBÓT ............................................................................................................... 8
"
(
!
%
6.1
OGÓLNE WYMAGANIA ............................................................................................................................15
6.2
BADANIA PRZED PRZYST PIENIEM DO ROBÓT.........................................................................................16
6.3
BADANIA W CZASIE ROBÓT. ....................................................................................................................16
6.4
BADANIA W CZASIE ODBIORU. ................................................................................................................16
6.5
TESTOWANIE WYKO CZONYCH ZGRZEWÓW I SPRAWDZANIE PRZECIEKÓW ............................................16
6.5.1. Test r czn sond .................................................................................................................................16
6.5.2. Test na rozrywanie ...............................................................................................................................16
Inwestor
Temat
BUDOWLANYCH, cz
2
6.5.3. Test wodny............................................................................................................................................17
6.5.4. Test iskrowy – elektroniczna metoda testuj ca ....................................................................................17
)
!
7.1
7.2
'
JEDNOSTKI I ZASADY OBMIAROWANIA. ...................................................................................................17
!
8.1
8.2
8.3
8.4
*
!
)
ROBOTY UZNAJE SI ZA ZGODNE .............................................................................................................17
WYMAGANIA PRZY ODBIORZE. ...............................................................................................................17
ODBIÓR...................................................................................................................................................18
$
9.1
9.2
9.3
)
'
OGÓLNE WYMAGANIA .............................................................................................................................18
PODSTAWA ROZLICZENIA ........................................................................................................................18
WYSOKO WYNAGRODZENIA ................................................................................................................18
'
10.1
NORMY: ..................................................................................................................................................18
Inwestor
Temat
BUDOWLANYCH, cz
3
SZCZEGÓŁOWA SPECYFIKACJA
TECHNICZNA
B.02.03.00.STT
POKRYCIE DACHU MEMBRAN
Najwa niejsze oznaczenia i skróty:
ST – Specyfikacja Techniczna
SST – Szczegółowa Specyfikacja Techniczna
PZJ – Program Zabezpieczenia Jako ci
PVC
Inwestor
Temat
1 CZ
BUDOWLANYCH, cz
4
OGÓLNA.
1.1 PRZEDMIOT.
Przedmiotem niniejszej specyfikacji (SST) s
dachowych membran PVC.
wymagania dotycz ce wykonania i odbioru pokry
1.2 ZAKRES STOSOWANIA.
Specyfikacja techniczna jest dokumentem przetargowym i kontraktowym.
1.3 ZAKRES ROBÓT.
Ustalenia zawarte w niniejszej specyfikacji maj zastosowanie przy wykonywaniu robót opisanych w
pkt. 1.1.
Roboty, których dotyczy specyfikacja, obejmuj
przedmiotu specyfikacji.
wszystkie czynno ci maj ce na celu wykonanie
Specyfikacja dotyczy:
-
paroizolacji z folii PE 0,2 układanej na zakład, sklejanej (wg odr bnej specyfikacji)
-
izolacji termicznej z wełny szklanej hydrofobizowanej z klinami spadkowymi, (wg odr bnej
specyfikacji)
-
pokrycia membran dachow z folii PCV laminowanej włóknin poliestrow
1.4 OKRE LENIA PODSTAWOWE.
Okre lenia podane w niniejszej specyfikacji s zgodne z odpowiednimi normami oraz okre leniami
podanymi w ST B.00.00.00 (Wymagania ogólne).
1.5 WYMAGANIA OGÓLNE DOTYCZ CE ROBÓT.
Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z dokumentacj
projektow , ST i poleceniami inspektora nadzoru. Ogólne wymagania podano w ST B.00.00.00
(Wymagania ogólne) – pkt. 1.5.
Inwestor
Temat
BUDOWLANYCH, cz
5
2 MATERIAŁY
2.1 OGÓLNE WYMAGANIA DOTYCZ CE MATERIAŁÓW, ICH
POZYSKIWANIA I SKŁADOWANIA PODANO W ST B.00.00.00
(WYMAGANIA OGÓLNE) PKT. 2.
Ponadto zastosowane materiały powinny mie :
–
Aprobaty Techniczne lub by produkowane zgodnie z obowi zuj cymi normami,
–
Certyfikat lub Deklaracj Zgodno ci z Aprobat Techniczn lub z PN,
–
Certyfikat na znak bezpiecze stwa,
–
Certyfikat zgodno ci ze zharmonizowan
polskich,
norm
europejsk
wprowadzon
do zbioru norm
Sposób transportu i składowania powinien by zgodny z warunkami i wymaganiami podanymi przez
producenta.
Wykonawca obowi zany jest posiada na budowie pełn dokumentacj dotycz c składowanych na
budowie materiałów przeznaczonych do wykonania robót wykładzinowych i okładzinowych.
2.2 RODZAJE MATERIAŁÓW
Wszystkie zastosowane materiały powinny odpowiada wymaganiom zawartym w normach polskich
lub aprobatach technicznych ITB dopuszczaj cych dany materiał do powszechnego stosowania w
budownictwie.
Istniej dwa podstawowe typy membrany PROTAN:
1) Membrana PROTAN SE
Wzmocniona poliestrem membrana PVC przeznaczona do dachów mocowanych mechanicznie.
Membrana PROTAN SE składa si z:
Warstwy wierzchniej z gi tkiego PVC, produkowanej w gamie kolorów, z teksturowan , antypo lizgow powierzchni
Rdzenia z poliestrowej tkaniny dzianej
Warstwy spodniej z PVC w ciemno-szarym kolorze
Membrany PROTAN SE zalecane s do rozwi za mocowanych mechanicznie. W pracach
wyko czeniowych membrana SE jest uzupełniana przez prefabrykowane elementy systemu PROTAN,
albo przez wykonywane na budowie detale z membrany PROTAN G.
Produkowane s nast puj ce typy membrany PROTAN SE:
PROTAN SE – 1.2 mm
PROTAN SE - 1.5 mm
PROTAN SE – 1.6 mm
2) Membrana PROTAN G
Inwestor
Temat
BUDOWLANYCH, cz
6
Membrana PVC wzmocniona no nikiem z włókna szklanego, z zastosowaniem do prac
zabezpieczaj cych, w cało ci klejonych i wyko czeniowych.
Membrana PROTAN G składa si z:
Warstwy wierzchniej z gi tkiego PVC, produkowanej w gamie kolorów, z teksturowan , antypo lizgow powierzchni
Rdzenia z tkaniny dzianej z włókna szklanego
Warstwy spodniej z PVC w ciemno-szarym kolorze
Produkowane s nast puj ce typy membrany PROTAN G:
PROTAN G 1.4 mm do prac wyko czeniowych, dachów klejonych lub do zabezpieczenia
tymczasowego
PROTAN G 2.4 mm jako membrana na tarasy, klejona na całej powierzchni lub mocowana
mechanicznie, oraz na ci gi komunikacyjne
PROTAN GM 1.5 mm na tarasy i do ruchu pieszego
PROTAN GG 2.0 mm na powierzchnie o du ym nat
eniu ruchu
Membrany PROTAN GM i GG zalecane s do konstrukcji dachów zielonych, tarasów oraz dachów
balastowych.
Z uwagi na to, e membrana G posiada jedynie osnow z włókien szklanych, a nie jest zbrojona
rdzeniem poliestrowym – nie jest zalecana do zastosowa
wymagaj cych mocowania
mechanicznego. Doskonale natomiast nadaje si jako membrana do wykonywania detali w dachach
mocowanych mechanicznie, w których zastosowano PROTAN SE.
Membrana PROTAN FP-M
Standardowe kolory:
Membrany SE i G: Ciemno-szary, jasno-szary, czerwony, niebieski, zielony
Membrany GT: Jasno-szary, ciemno-szary, zielony
Membrany GM i GG: ółty wierzch i ciemno-szary spód
3 SPRZ T.
3.1 OGÓLNE WYMAGANIA DOTYCZ CE SPRZ TU PODANO W ST
B-00.00.00 WYMAGANIA OGÓLNE PKT. 3.
3.2 SPRZ T
u ywany do robót obj tych specyfikacj powinien spełnia wymagania obowi zuj ce w budownictwie
ogólnym, wymagania BHP i by sprawny. Sprz t podlega kontroli przez osoby odpowiedzialne za
BHP. Osoby obsługuj ce sprz t winny by odpowiednio przeszkolone.
Narz dzia i wyposa enie:
Narz dzia r czne do zgrzewania: Zgrzewarka r czna, Dysze o szeroko ci 20-40 mm, R kawice, Du e
i małe wałki dociskowe, No yce, Pomiar ta mowy, Pisak i ołówek techniczny (stolarski), Przedłu acz.
Inwestor
Temat
BUDOWLANYCH, cz
7
Wyposa enie do zgrzewania maszynowego: Automatyczna zgrzewarka, Przedłu acze, Szczotka
druciana, Liniał kredowy.
Wyposa enie do ł czenia mechanicznego: Wiertarka udarowa, Przedłu acz do wiertarki,
Odpowiednie wiertła, Ko cówka przedłu aj ca do wiertła, Wiertła dociskowe, Pomiar ta mowy,
Młotek, Łom.
Wyposa enie zabezpieczaj ce: Ga nica, Kask, R kawice BHP, Obuwie BPH.
Ró ne niezb dne narz dzia r czne: Piła r czna, Piła do metalu, rubokr ty, Pistolet do uszczelniania,
Nó i ostrza, No yce do blachy, Imadło, Wiertła do wiertarki, Dłuto,
Inne wyposa enie: Rozdzielacz elektryczny, Odkurzacz do suchego i mokrego odkurzania, Mopy i
miotły, Łopata, Ró ne sznurki/linki do mocowania
Zgrzewarka automatyczna Leister: Leister Variant-Plus 4 jest zaprojektowan na zamówienie
zgrzewark na gor ce powietrze do membran PVC. Automatyczny system nap dowy jest zbudowany
na trwałej, stabilnej ramie z aluminium, z klamrami umo liwiaj cymi w razie potrzeby szybki monta
dodatkowych pi ciu kilogramów obci enia. Leister Variant-Plus ma elektronicznie kontrolowan
temperatur i szybko .
Zalecana maksymalna pr dko
zgrzewania to 3m/minut przy szeroko ci zgrzewu 40 mm.
Dalsze instrukcje dotycz ce zgrzewania zamieszczono na stronie 35 w rozdziale „Zgrzewanie
automatyczne”.
Zgrzewarka r czna Leister: Zgrzewarka r czna Leister jest urz dzeniem u ywanym do wyko czenia
detali. Urz dzenie powinno by u ywane z dwoma rozmiarami dysz zgrzewaj cych. S to: dysza 40
mm do spoin i 20 mm do prac z detalami. Istnieje równie dysza pr dko ciowa do zgrzewania ta my
uszczelniaj cej z PVC. Zgrzewarka wymaga nat enia pr du 15 amp. Nale y pami ta o całkowitym
odwini ciu przedłu aczy elektrycznych z obudowy zgrzewarki, aby zapobiec przegrzaniu urz dzenia.
Dalsze instrukcje umieszczone zostały w rozdziale „Zgrzewanie r czne”.
Instrukcje działania i przechowywania: Maszyny zgrzewaj ce Leistera to jedne z najwa niejszych
narz dzi do instalacji membran PROTAN. W celu zapewnienia optymalnej pracy zgrzewarek nale y
post powa zgodnie z poni szymi instrukcjami. Maszyna jest zaopatrzona w czułe płyty obwodowe i
dlatego powinna by przechowywana w suchych warunkach i dodatniej temperaturze. Je eli maszyna
b dzie przechowywana na dachu, istotne jest, aby była dobrze przykryta i zabezpieczona przed
deszczem i mrozem. Nale y zawsze pami ta o czyszczeniu dysz szczotk drucian przed i po
ka dym zgrzewaniu w celu usuni cia wszelkich pozostało ci. W przeciwnym wypadku mo e to
spowodowa wadliw prac .
RCCB (Residual Current Circuit Breaker) – awaryjny przerywacz pr du obwodowego powinien by
u ywany jedynie z podwójnie izolowanymi narz dziami.
U ywanie zbyt długiego przedłu acza do ródła pr du spowoduje spadek energii, a urz dzenie nie
b dzie pracowało według swoich optymalnych ustawie .
Zawsze nale y ustawi przeł czniki temperatury na zero i pozwoli zgrzewarce na ostygni cie przed
jej całkowitym wył czeniem.
Nie wolno pozostawia zgrzewarki z wł czon opcj grzania bez nadzoru.
Je eli zgrzewarka nie osi ga wysokich temperatur, nale y sprawdzi : ródło pr du, Ustawienia
temperatury, Czy wlot zimnego powietrza jest otwarty i wolny od kurzu, Czy dysza jest prawidłowo
umocowana.
Inwestor
Temat
BUDOWLANYCH, cz
8
4 TRANSPORT
4.1 OGÓLNE WYMAGANIA
dotycz ce transportu podano w ST B-00.00.00 Wymagania ogólne pkt. 4.
4.2 MATERIAŁY
stosowane w przedmiocie niniejszej specyfikacji powinny by przewo one w sposób zapewniaj cy
unikni cie trwałych odkształce oraz zgodnie z BHP i przepisami ruchu drogowego.
5 WYKONYWANIE ROBÓT
dotycz ce wykonywania robót podano w ST B-00.00.00 Wymagania ogólne pkt. 5.
5.2 ZAKRES I TECHNOLOGIA ROBÓT
Monta Systemów Dachowych PROTAN
Konstrukcje dachowe
Najwa niejszymi wymaganiami funkcjonalnymi konstrukcji dachowych s :
Deszcz i topniej cy nieg musi by odprowadzany w prawidłowy sposób
Izolacyjno
termiczna musi by utrzymana na maksymalnym poziomie
Konstrukcja dachowa musi by zabezpieczona przed penetracj pary wodnej z wewn trz budynku
Wybrany materiał musi by odporny na wiatło słoneczne, wiatr i inne mechaniczne czy chemiczne
oddziaływania
Nachylenia dachu
Rozró niamy dwa rodzaje dachów ze wzgl du na pochyło :
Dach płaski: K t nachylenia od 0°-6°
Dach spadzisty: K t nachylenia >6°
Prace przygotowawcze
Przegroda paroizolacyjna
Problem wilgoci na płaskich konstrukcjach dachowych jest cz sto spowodowany przez kondensacj .
Kondensacja ma miejsce, kiedy ciepłe powietrze swobodnie unosi si do konstrukcji dachowej i
napotyka na zimne powietrze przy powierzchni dachu.
Wtedy powietrze wewn trz konstrukcji nie jest w stanie dłu ej utrzyma wilgoci i nast puje
kondensacja. Mo e to spowodowa przesi kni cie izolacji termicznej, a w niektórych przypadkach
Inwestor
Temat
BUDOWLANYCH, cz
9
powrót skroplin do rodka budynku. Aby zapobiec takim problemom, prawie ka da nowa konstrukcja
dachowa powinna posiada przegrod paroizolacyjn . W przypadku w tpliwo ci, zaleca si uzyskanie
analiz ryzyka spowodowanego kondensacj u producenta materiałów izolacyjnych.
PROTAN sugeruje nast puj ce materiały paroizolacyjne, które mog
membran dachowych PROTAN:
by
wł czone w system
wzmocniony polietylen: standardowy, nie wzmacniany polietylen; wzmocniony polietylen z
aluminiowym rdzeniem; wysoko skuteczna membrana bitumiczna.
Monta przegrody paroizolacyjnej
Instaluj tak przegrod paroizolacyjn , która została polecona przez architekta lub zlecaj cego.
Jako
ł czników oraz to, gdzie napotykaj na przebicia i poł czenia, b d
efektywno zamontowanej przegrody paroizolacyjnej.
determinowały
Upewnij si , e podło e jest wolne od ostrych przedmiotów, aby paroizolacja nie została przekłuta.
U ywaj c folii polietylenowej, przyległe powierzchnie powinny by
obustronnie klej cej według instrukcji producenta.
poł czone za pomoc
ta my
Wa ne jest, aby nie dopu ci do zamkni cia jakiejkolwiek wilgoci pomi dzy przegrod paroizolacyjn ,
a izolacj .
Aby unikn
wszelkich uszkodze , natychmiast po zainstalowaniu przegrody paro-izolacyjnej,
powinna ona zosta całkowicie pokryta przez izolacj i membran .
Materiał izolacyjny
Informacje ogólne:
1) Najwa niejszymi wymaganiami dotycz cymi materiałów izolacyjnych w konstrukcjach dachowych
s : Własno ci izolacji cieplnej; Odporno na ogie ; Wytrzymało na ciskanie.
Powodem stosowania izolacji jest uniemo liwienie cyrkulacji powietrza, a tym samym redukcj
przenikalno ci cieplnej.
Tak wi c podczas monta u izolacji nale y si upewni , e pomi dzy płytami izolacyjnymi nie powstały
rozst py, oraz, e izolacja jest sucha, gdy wilgo w izolacji znacznie zwi ksza przenikalno ciepln .
2) Najpopularniejszymi typami izolacji stosowanymi w poł czeniu z membranami PROTAN s : Wełna
mineralna; Wełna szklana; Ekspandowany polistyren (EPS); Ekstrudowany polistyren (XPS);
Poliuretan; Pianka fenolowa; Korek.
Monta izolacji
W sytuacji, gdy izolacja termiczna jest klejona na całej powierzchni lepikami bitumicznymi na gor co
lub na zimno, nale y si upewni , e nie dojdzie do zabrudzenia membrany. Bezpiecznie jest oklei
ł cza pomi dzy płytami izolacji ta m foliow , zabezpieczaj c przed wyciekiem bitumu.
Kiedy u ywamy izolacj z polistyrenu, na wierzch izolacji i przed poło eniem membrany PROTAN
musi zosta poło ona warstwa ochronna, na przykład geo-włókniny.
Izolacja z materiałów piankowych powinna by wst pnie mocowana mechanicznie dla uproszczenia
prac monta owych
Warstwy ochronne
Warstwa ochronna stosowana jest, aby odizolowa membran od podło a. Nie zastosowanie warstwy
ochronnej spowodowa mo e zanik aktywno ci rodków zmi kczaj cych.
Inwestor
Temat
BUDOWLANYCH, cz
10
Takie zagro enie pojawia si , kiedy membrana wchodzi w bezpo redni kontakt z produktami takimi jak
smoła i styren (główny składnik polistyrenu). Jest to długi proces, ale mo e sprawi , e membrana
stanie si sztywna, a przez to wra liwa na zginanie.
Warstwa ochronna mo e by równie wymagana w celu zapobie enia innym formom uszkodzenia
membrany PROTAN. Mog one wyst pi , kiedy membrana jest instalowana na podło ach takich jak
surowe panele drewniane, beton lub gazo-beton, pustaki betonowe.
Włóknina jest równie zalecana w przypadkach, gdy od montowanych dachów wymaga si wysokiej
jako ci estetycznej, np. przy dachu mansardowym, gdzie warstwa ochronna pomaga zapobiega
tworzeniu si nieregularnych zabrudze na powierzchni, spowodowanych nierówno ci warstw
znajduj cych si pod spodem.
2.3
Kalkulacja ssania wiatru
Membrana PROTAN została zaprojektowana i wytworzona tak, aby zapewni dług
ywotno
pokrycia w surowych warunkach klimatycznych, gdzie nat enie wiatru jest jednym z
oddziaływuj cych czynników. Wiatr mo e by czynnikiem bardzo zró nicowanym, a tym samym
nieprzewidywalnym.
Typowy dach płaski dzieli si na trzy strefy: naro niki, obwód, rodek.
Nie wolno rozpoczyna prac monta owych, zanim nie zostanie wykonana kalkulacja ukazuj ca strefy
oddziaływania ssania wiatru i odpowiednie formy ich zabezpieczenia.
2.4
Metody monta u
Ł czenie mechaniczne
PROTAN oferuje dwa typy systemów mechanicznego ł czenia:
Standardowy system zakładkowy
System mocowania do ukrytych pasów SECRET FIX
Standardowy system zakładkowy
Standardowy system zakładkowy bazuje na ł czeniu mechanicznym membrany PROTAN SE do
konstrukcji dachu. Uzyskuje si go poprzez u ycie materiałów mocuj cych takich jak podkładki
dociskowe ze rubami, szpunty lub specjalne kołki teleskopowe. Membrana jest mocowana w pobli u
swoich brzegów i przykryta na zakładk przez przyległy arkusz.
W celu odpowiedniego ustawienia membrany zaznacza si dwie linie wzdłu jej brzegu – jedna dla
wyrównania zało enia i druga wskazuj ca miejsca instalacji mocowa .
Nale y u ywa ł czników zatwierdzonych przez PROTAN.
Podczas monta u membrany PROTAN SE standardowym systemem zakładkowym, szeroko
zgrzewu maszynowego w granicach zakładki powinna wynosi 40 mm. Szeroko zakładki powinna
wynosi 130 mm dla membrany SE o szeroko ci 1 metra i 140 mm dla membrany SE o szeroko ci 2
metrów. Ł cze powinno by zamontowane w odległo ci 30 mm od brzegu membrany.
Monta membrany PROTAN SE systemem zakładkowym
Rozwi cały odcinek membrany. Przy monta u membrany o szeroko ci 1m, nasu membran ze 130
mm zakładk wzdłu linii brzegowej, a przy monta u membrany o szeroko ci 2 m - ze 140 mm
zakładk , trzymaj c si przy tym zaznaczonych linii. Zamontuj 2-3 ł czniki na jednym z ko ców.
Ostro nie rozci gnij membran po jej długo ci. Zamocuj 2-3 ł czniki na przeciwległym ko cu, wci
utrzymuj c napr enie membrany. Aby uzyska powierzchni o gładkim wygl dzie i bez zmarszcze ,
ostro nie rozci gaj membran po szeroko ci podczas instalowania ł czników wzdłu jej dłu szych
brzegów. Post puj zgodnie z wyliczeniami i zaznaczonymi liniami. Przesu zgrzewark od A do B.
Inwestor
Temat
BUDOWLANYCH, cz
11
Aby zgrza ze sob spoiny, zapoznaj si z rozdziałem „Zgrzewanie gor cym powietrzem”. Po
przeprowadzeniu pierwszego zgrzewania, rozci gnij i zamocuj drugi arkusz, powtarzaj c t procedur
w miar post pu pracy
Uwagi:
Aby uzyska wła ciwe napr enie, po zamontowaniu pierwszej rolki membrany zaleca si
według zasady: najpierw zgrzewanie, nast pnie mocowanie.
prac
Wyj tki mog by poczynione w przypadku pokrywania płaskiego dachu, gdzie mo na zamocowa
kilka arkuszy membrany przed zgrzaniem. Jednak e pracuj c t metod nie uzyska si tego samego
napr enia membrany.
Nale y równie pami ta , e w takim przypadku nie wolno montowa wi cej membrany ni b dzie si
w stanie zgrza do ko ca dnia pracy.
U ywaj c membrany o szeroko ci 2 metry, instaluj j w centralnej cz ci dachu oraz na dachach,
gdzie wyst puj normalne parametry wiatru - tak jak pokazano to w twoim projekcie dotycz cym
mocowa .
Zawsze u ywaj zalecanej ilo ci ł czników według kalkulacji ssania wiatru.
Ł czniki
Pozycja ł czników i podkładek dociskowych na membranie oraz ich odległo od brzegu determinuje
wytrzymało
membrany. Nieprawidłowo zamontowane ł czniki spowoduj ni sz wytrzymało
membrany, a kalkulacje ssania wiatru nie b d miały zastosowania.
Owalne podkładki dociskowe powinny by instalowane swoj dłu sz stron równolegle do długo ci
membrany lub brzegu paska. W przypadku nieprawidłowego zamocowania ł czników, cz ci
podkładek mogłyby znale
si na obszarze spoiny i spowodowa du e obci enie punktowe
zgrzewu.
Ł czniki w zale no ci od podło a dachu:
Dach metalowy
Aby mo liwe było zastosowanie ł czenia mechanicznego, zaleca si , aby grubo blachy stalowej
wynosiła co najmniej 0,7 mm. Dla mocowania do aluminium wymagana jest grubo
blachy co
najmniej 0,9 mm i ł czniki ze stali nierdzewnej. Ł czniki musz by zawsze mocowane do górnej fałdy
blachy. W zakresie wymaga dotycz cych rozpi to ci i obci enia nale y odnie
si do
odpowiednich przepisów normowych.
PROTAN zaleca u ywanie rub samo-boruj cych. Zalecana długo
mm.
przewiercenia to minimum 15
Dach drewniany
Powinna zosta u yta twarda płyta pil niowa, o minimalnej grubo ci 18 mm lub sklejka o minimalnej
grubo ci 25 mm.
Ł czniki musz
gwintowanej.
by
wystarczaj co długie, aby umo liwi
35 milimetrowe osadzenie całej cz
ci
Aby zainstalowa ł cznik, powinien zosta u yty rubokr t techniczny z zamontowanym odpowiednim
chwytakiem, co zapobiegnie zbyt mocnemu wkr ceniu. Kiedy zaistnieje taka sytuacja i gwint zostanie
zdarty, ł cznik musi zosta wymieniony na nowy. Podczas remontu dachów wa ne jest, aby umo liwi
wystarczaj co długim rubom kompensacj grubo ci istniej cych produktów papowych.
Dach betonowy
Wygład powierzchni dachu najlepiej jak to mo liwe, poprzez wypełnienie piaskiem i zapraw
cementow przestrzeni pomi dzy prefabrykowanymi płytami betonowymi.
Inwestor
Temat
BUDOWLANYCH, cz
12
Je li membrana ma by kładziona bezpo rednio na dach, pami taj o zastosowaniu warstwy
polipropylenowej geo-włókniny. Upewnij si , e wiertło ma odpowiedni przekrój w stosunku do
przekroju kołka oraz, e otwór jest wystarczaj co gł boki.
Zasady ł czenia mechanicznego
- Zawsze uwzgl dniaj kalkulacje ssania wiatru. Upewnij si ,
obliczeniowy przed rozpocz ciem pracy.
e posiadasz odpowiedni formularz
- U ywaj c membran o szeroko ci 1 m, nigdy nie umieszczaj ł czników g ciej ni co 1 metr wzdłu
brzegów. Odwołuj si w tym wzgl dzie do formularza kalkulacyjnego ssania wiatru przygotowanego
przez PROTAN.
- Szeroko ci dwumetrowe, powinny by u ywane jedynie w rodkowej cz ci dachu oraz na dachach,
gdzie oddziaływanie wiatru jest ograniczone, za odległo
pomi dzy ł cznikami nie mo e
przekracza 0.6 metra.
- W adnym przypadku ł czniki nie powinny by umieszczane w odległo ci mniejszej ni 30 mm od
brzegu membrany.
- Długo membrany powinna by ustawiana prostopadle do betonowych elementów podłu nych czy
betonowych pustaków i prostopadle do profilu metalowych podkładów.
- Owalne podkładki dociskowe powinny by zawsze montowane w taki sposób, aby dłu szy koniec był
równoległy do brzegu membrany.
- Zaleca si , aby membrana na niskich attykach (poni ej 0.3 m) i na wszystkich attykach na obszarze
oddziaływania silnych wiatrów była zamocowana z u yciem specjalnych kieszeni z PVC oferowanych
przez PROTAN.
Dachy balastowane
Membrany PROTAN G s jedynym typem materiału zalecanym do zastosowania na konstrukcjach
dachów balastowanych.
Aby przeciwdziała sile ssania wiatru, zamiast ł czników, membrana jest obci
płytami chodnikowymi.
ona
wirem lub
50 milimetrowa warstwa naturalnego, okr głego wiru na powierzchni membrany jest wystarczaj ca,
aby zabezpieczy membran przed działaniem wiatru.
Przy silnym oddziaływaniu wiatru wir powinien by zast piony płytami betonowymi (500x500x50). W
obu przypadkach warstw balastow układa si na membran .
Pami taj, aby nigdy nie ł czy mechanicznie membrany PROTAN G, ze wzgl du na to, i jest to
produkt nie zbrojony poliestrem.
Dach odwrócony
Podczas instalacji na dachu odwróconym, membrana powinna by kładziona najbli ej jak to mo liwe
do konstrukcji dachu i by oddzielona warstw ochronn . Na takich konstrukcjach zaleca si u ycie
membrany PROTAN G lub PROTAN GM.
3.
Zgrzewanie
3.1
Zgrzewanie gor cym powietrzem
Membrany PROTAN mog by zgrzewane gor cym powietrzem za pomoc samobie nej zgrzewarki
automatycznej lub zgrzewarki r cznej. Obie ł czone powierzchnie s podgrzewane i dociskane do
siebie. Kiedy ł czone powierzchnie ostygn , zgrzew ma t sam wytrzymało , co sama membrana.
Korzy ci wynikaj c z zastosowania zgrzewania gor cym powietrzem jest to, e t metod mo na
stosowa przy ka dej temperaturze otoczenia. Zgrzewanie wilgotnych powierzchni opisane jest w
Inwestor
Temat
BUDOWLANYCH, cz
13
rozdziale „Zgrzewanie wilgotnej membrany”.Zgrzewanie mo e by przeprowadzane w dowolnym
czasie u ytkowania membrany – zobacz w rozdziale „Naprawy membrany”.
Jak uzyska prawidłowo zgrzan spoin :
- Nie przechowuj membrany PROTAN bezpo rednio na podło u, lecz na drewnianych wspornikach
przykryt plandek , lub na palecie.
- Wskazaniem, e membrana była wilgotna lub mokra b dzie pojawienie si p cherzy w obszarze
zgrzewu.
- U ywaj tylko sprawnie działaj cych urz dze zgrzewaj cych
- Wybierz prawidłowe ustawienie temperatury w zale no ci od warunków otoczenia oraz rodzaju
u ytej membrany
- Zbyt du a temperatura spowoduje przypalenie membrany. Oznak przegrzania b dzie zbr zowienie,
które pojawi si na zewn trznym brzegu membrany. Równocze nie brzeg b dzie si z łatwo ci
rozdzielał w czasie próby.
- Prawidłowo zgrzana spoina b dzie si charakteryzowa równym przetopieniem materiału PVC z obu
stron: kolorowej wierzchniej i spodniej ciemno szarej.
- Zawsze przeprowadzaj test na rozrywanie, aby zapewni
zgrzewania dla u ywanej membrany i warunków otoczenia.
3.1.1
prawidłowe ustawienia i pr dko
Zgrzewanie automatyczne
Procedura:
- Aby unikn zmarszcze podczas zgrzewania, rozwi cał długo membrany. Ka dy z rogów ko ca
membrany przymocuj do dachu. Naci gnij membran do jej przeciwległego ko ca i przymocuj j
nast pnymi ł cznikami. W ten sposób cała powierzchnia b dzie napr ona w czasie przeprowadzania
ł czenia i zgrzewania.
- Kiedy pierwszy arkusz został ju zamocowany, umie
dla szeroko ci 1 m i 140 mm dla szeroko ci 2 m).
nast pny arkusz wyrównuj c zakład (130 mm
- Ustaw zgrzewark automatyczn tak, aby zarówno koło tarczy dociskowej jak i koło prowadz ce
urz dzenia trafiało dokładnie na kraw d zgrzewanych membran.
- Podnie i złó brzeg membrany, który le y najbli ej koła dociskowego. Załó dysz o szeroko ci 40
mm i uruchom silnik.
- Upewnij si , e tylne kółko wyrównuj ce pozostaje na linii. Nigdy nie pozostawiaj maszyny bez
nadzoru podczas zgrzewania.
- Ze zgrzewanej spoiny podczas procesu zgrzewania powinna si wydziela niewielka ilo
dymu.
- Kiedy maszyna przybli y si do zakładki ko cowej, odł cz dysz zgrzewaj c , aby nie natkn ła si
na adne zatory na obszarze zgrzewu
- Po zako czonej pracy maszyny wszelkie nieprawidłowo zgrzane miejsca musz by wyko czone z
u yciem zgrzewarki r cznej (rozdział „Zgrzewanie r czne”).
- Pami taj, aby zawsze przeprowadza prób
odst pach co 200 mb.
na rozrywanie przed rozpocz ciem zgrzewania i w
- Powtarzaj proces mocowania w taki sposób, aby zgrzewany arkusz naci gn
rozpoczniesz zgrzewanie nast pnego arkusza.
3.1.2
i poprawi , zanim
Zgrzewanie r czne
Podczas zgrzewania r cznego membran PROTAN, nale y zwróci uwag na nast puj ce czynniki:
Inwestor
Temat
BUDOWLANYCH, cz
- Zgrzewanie spoiny powinno by
dociskowym
przeprowadzane dysz
14
40 mm i 40 mm silikonowym wałkiem
- Zgrzewanie detali powinno by przeprowadzane dysz 20 mm i z u yciem wałków dociskowych 20 i
40 mm.
Proces zgrzewania:
1.
Ustaw temperatur po zapoznaniu si ze skal temperatury na obudowie zgrzewarki.
2.
Przed rozpocz ciem zgrzewania pami taj, aby przeprowadzi test na rozrywanie zgrzewu na
wycinku materiału.
3.
Zawsze rozpoczynaj zgrzewanie od zgrzewu wst pnego. Wykonuje si
go przez
umieszczenie całej płaskiej cz ci dyszy pomi dzy warstwami membrany. Przesuwaj wałkiem
dociskowym równolegle do spoiny stosuj c lekki docisk.
4.
Podczas zgrzewania głównego zgrzewu, trzymaj dysz i wałek dociskowy pod k tem w
stosunku do brzegu arkusza. Przy du ym wałku u ywaj tylko jego brzegu.
Uwagi:
Trzymaj dysz do góry w stosunku do spodniej warstwy, aby unikn
ladów obok zgrzewu membrany.
Pami taj, aby zwraca uwag na równo
wyko czonych zgrzewów.
przypalonych i stopionych
stapiania si obu warstw i zawsze wykonuj test na jako
Poł czenia w kształcie litery T
Podczas zgrzewania obszarów, gdzie wyst puje poł czenie w kształcie T (3 arkusze membrany)
wa ne jest, aby zastosowa dodatkowy docisk na przednim wałku zgrzewarki automatycznej. Zaleca
si równie , aby dociska poł czenie w kształcie T małym wałkiem do detali, aby unikn
ryzyka
powstania otworów kapilarnych, które umo liwiaj wodzie przedostanie si do ł czenia.
Grubsze membrany, takie jak GG i GM powinny zawsze by wzmocnione kawałkiem membrany G,
zgrzanej na wierzchu ł czenia typu T.
Zgrzewanie punktowe jest zabronione
Zgrzewanie punktowe ma miejsce wtedy, kiedy u ywa si zgrzewarki r cznej i punktów zgrzewowych
od wewn trznej cz ci zakładki.
Jest to absolutnie zabronione na wszystkich membranach PROTAN ze wzgl du na to, e siła wiatru
mo e oddziaływa na zgrzewy punktowe i powodowa przerwanie membrany.
Uwagi:
Najlepszym rozwi zaniem podczas instalacji membrany w czasie wietrznej pogody jest zastosowanie
obci enia od góry przed zgrzewaniem obszaru spoiny.
3.1.3
Naprawy membrany
Mo na z łatwo ci dokonywa napraw membrany PROTAN, post puj c według poni szych instrukcji:
1.
Wymie kurz i brud.
2.
Nanie ciepł
szczotk lub g bk .
wod
z mydłem na powierzchni , która ma by
3.
Mocno zabrudzone miejsca mog
usuni cia zabrudze .
wymaga
4.
Wysusz całkowicie wyczyszczon
podgrzej za pomoc zgrzewarki r cznej.
powierzchni
naprawiana. Szoruj mał
podwójnego szorowania w celu całkowitego
czyst
szmat
bawełnian
i delikatnie
Inwestor
Temat
BUDOWLANYCH, cz
15
5.
Wytnij okr gły kawałek membrany i zgrzej u ywaj c technik zgrzewania wst pnego i
ko cowego.
6.
Je eli z jakichkolwiek powodów obecna jest nawet niewielka ilo
wyczy ci , nast pnie mo na zastosowa metod opisan powy ej.
smoły, najpierw trzeba j
7.
Usuni cie wszelkich wi kszych wycieków smoły lub innych produktów, które mog wchodzi
w reakcj z membran PROTAN, nale y konsultowa z Działem Technicznym PROTAN.
3.2
Zgrzewanie wilgotnej membrany
Podczas zgrzewania wilgotnej membrany, gdy obecne s niewielkie ilo ci wilgoci, nale y zastosowa
si do poni szych instrukcji.
Proces:
1.
Zmniejsz znacznie pr dko
maszyny.
2.
Nieznacznie zmniejsz temperatur .
3.
Zastosuj dodatkowe obci
4.
Zawsze przeprowadzaj test na rozrywanie poł czenia.
enie z przodu maszyny.
Zgrzewanie membrany z du ilo ci wilgoci nie mo e by przeprowadzane za pomoc zgrzewarki
automatycznej, lecz musi by przeprowadzone r cznie. Zgrzewanie r czne b dzie si odbywało
według normalnych zasad, nale y jednak wzi pod uwag nast puj ce zalecenia:
1.
Wysusz na ile to mo liwe powierzchni , która ma by poddana zgrzewaniu. U yj do tego celu
higroskopijnej szmaty i zgrzewarki r cznej.
2.
Wst pny zgrzew wykonaj według normalnych zasad. U yj du ego wałka dociskowego.
3.
Nie wykonuj ostatecznego zgrzewu natychmiast po zgrzewie wst pnym. Najpierw podgrzej
membran kilkakrotnie, aby upewni si , e powierzchnia zgrzewu jest całkowicie sucha.
4.
Nastaw regulator temperatury w zgrzewarce r cznej do poziomu 6 i wyko cz główny zgrzew.
3.5.3
Profil Omega
Profil Omega jest tłoczonym profilem PVC, z tymi samymi własno ciami termozgrzewalnymi co
membrana PROTAN.
Profil Omega mo e by instalowany za pomoc zgrzewarki r cznej i małego wałka dociskowego. Aby
zamontowa profil w linii prostej, u yj listwy aluminiowej.
Profil Omega mo e równie
zgrzewarki automatycznej.
by
montowany z u yciem specjalnie przystosowanej do tego celu
Skontaktuj si z Działem Technicznym PROTAN po informacje dotycz ce monta u maszyny
zgrzewaj cej oraz po dalsze informacje dotycz ce monta u.
6 KONTROLA JAKO CI ROBÓT
Ogólne wymagania dotycz ce kontroli jako ci robót podano w ST B-00.00.00 Wymagania ogólne pkt.
6.
Inwestor
Temat
BUDOWLANYCH, cz
16
6.2 BADANIA PRZED PRZYST PIENIEM DO ROBÓT.
Przed przyst pieniem do robót Wykonawca sprawdza zako czenie robót przygotowawczych,
sprawdza dostarczone materiały (jako , zgodno z dokumentacj i ST).
6.3 BADANIA W CZASIE ROBÓT.
W czasie wykonywania robót Wykonawca sprawdza i na bie
tolerancje.
co kontroluje jako
prac – odchyłki i
6.4 BADANIA W CZASIE ODBIORU.
Badania w czasie odbioru winny umo liwi ocen wszystkich wymaga , a w szczególno ci:
- zgodno
- jako
-
z dokumentacj projektow ,
zastosowanych materiałów,
prawidłowo
monta u.
6.5 TESTOWANIE WYKO CZONYCH ZGRZEWÓW I SPRAWDZANIE
PRZECIEKÓW
W przypadku zaistnienia takiej potrzeby, ni ej wymienione metody mog
sprawdzenia spoin i wykrycia przecieków:
1.
Test r czn sond
2.
Test na rozrywanie
3.
Test wodny
4.
Test iskrowy
&%
+ , - ./ 0 1 2 3 , 4 2 5 3
by zastosowane w celu
Umie punkt sondy spoinowej na brzegu zgrzanego obszaru. Ci gnij sond wzdłu spoiny stosuj c
lekki nacisk. Powy sza czynno
pozwala wykry obszary, które nie zostały prawidłowo zgrzane.
Kiedy napotkasz na „rybie usta”, rozedrzyj membran a do miejsca, gdzie zaczyna si obszar
zgrzewu, którego nie da si rozdzieli . Zastosuj zgrzewark r czn , aby ponownie zgrza otwarty
obszar.
&%
+ , - 2 6 .4 1 .7 8 6 2 9+
Test na rozrywanie powinien by przeprowadzony w odst pach co 200 mb., na pocz tku pracy lub
kiedykolwiek uruchamiamy ponownie maszyn .
Procedura: Wytnij kawałek membrany o szeroko ci ok. 20 mm z wyko czonego zgrzewu. Odczekaj,
a wystygnie. Rozci gaj membran pod odpowiednimi k tami, aby sprawdzi wytrzymało spoiny.
Rezultatem dobrze zgrzanej spoiny jest rozdzielanie si materiału nie na spoinie, ale na splocie.
Zgrzej okr gł łatk ze znakiem „Kontrola Jako ci” w miejscach, gdzie były przeprowadzone testy.
Uwagi: Ze wzgl dów estetycznych, test na rozrywanie mo e by przeprowadzony na resztkach
membrany. Wszystkie testy na rozrywanie powinny by przeprowadzane i datowane do momentu
uko czenia projektu.
Inwestor
Temat
&%
BUDOWLANYCH, cz
17
+,-8 4527
Testowanie membran dachowych wod jest efektywn metod testow , sprawdzaj c wyko czon
powierzchni membrany. Dach jest napełniany wod w kontrolowanym procesie. Nale y uwa a , aby
nie dopu ci do przeci enia dachu oraz sprawdzi czy posiada odpowiedni system odprowadzania
wody.
& % # + , - 9, : .4 8 7 ; + <+ : -.4 2 90 1 2 6 = + -4 5 6 -+ , -> ?3 0 6
Wyspecjalizowane firmy mog przeprowadzi testy wykrywaj ce przecieki na pojedynczej warstwie
membrany, przez wprowadzenie drga elektrycznych na mokrej powierzchni membrany. Poprzez
pomiar przewodno ci na powierzchni dachu, wszelkie dziury w membranie mog zosta wykryte.
Metoda jest efektywna, lecz droga i konieczna jedynie przy membranach nara onych na nat ony
ruch lub uszkodzenia mechaniczne.
7 OBMIAR ROBÓT
dotycz ce obmiaru robót podano w ST B-00.00.00 Wymagania ogólne pkt. 7.
7.2 JEDNOSTKI I ZASADY OBMIAROWANIA.
Jednostki miary i zasady przedmiarowania podane s
rzeczowych opisanych w przedmiarze robót.
we wła ciwych katalogach nakładów
8 ODBIÓR ROBÓT
dotycz ce odbioru robót podano w ST B-00.00.00 Wymagania ogólne pkt. 8.
8.2 ROBOTY UZNAJE SI ZA ZGODNE
z dokumentacj projektow , SST i wymaganiami inspektora nadzoru, je eli wszystkie pomiary i
badania (z uwzgl dnieniem dopuszczalnych tolerancji) wg pkt. 6 dały wynik pozytywny.
8.3 WYMAGANIA PRZY ODBIORZE.
Sprawdzeniu podlega:
- zgodno
z dokumentacj projektow i SST,
- rodzaj i jako
- prawidłowo
zastosowanych materiałów (certyfikaty i deklaracje wg 6.7 ST B 00.00.00):
monta u,
Inwestor
Temat
- kompletno
-
szczelno
-
estetyka
BUDOWLANYCH, cz
18
wyposa enia,
poł cze stolarki ze cian .
8.4 ODBIÓR.
Dopuszczalne odchylenia wg wytycznych producenta systemu
9 PODSTAWA PŁATNO CI.
dotycz ce podstawy płatno ci podano w ST B-00.00.00 Wymagania ogólne pkt. 9.
9.2 PODSTAWA ROZLICZENIA
Podstaw rozliczenia finansowego jest protokół odbioru cz
9.3 WYSOKO
ciowego danego elementu robót.
WYNAGRODZENIA
wynika z podpisanej umowy i oferty Wykonawcy.
10 PRZEPISY ZWI ZANE.
–
Ustawa z dnia 07.07.1994 r. – Prawo Budowlane
–
Rozporz dzenie Ministra Infrastruktury z dnia 06.02.2003 r w sprawie bezpiecze stwa i higieny
pracy podczas wykonywania robót budowlanych.
10.1 NORMY:
–
PN-EN 1107-2:2001 Elastyczne wyroby wodochronne. Cz
2: Wyroby z tworzyw sztucznych i
kauczuku do izolacji wodochronnej dachów. Okre lenie stabilno ci wymiarów.
–
PN-EN 1848-2:2003 Elastyczne wyroby wodochronne. Okre lenie długo ci, szeroko ci,
prostoliniowo ci i płasko ci. Cz
2: Wyroby z tworzyw sztucznych i kauczuku do izolacji
wodochronnej dachów
–
PN-EN 1849-2:2004 Elastyczne wyroby wodochronne. Okre lenie grubo ci i gramatury. Wyroby z
tworzyw sztucznych i kauczuku do izolacji wodochronnej dachów.
–
PN-EN 1850-2:2004 Elastyczne wyroby wodochronne. Okre lenie wad widocznych. Cz
Wyroby z tworzyw sztucznych i kauczuku do izolacji wodochronnej dachów.
2:
Inwestor
Temat
BUDOWLANYCH, cz
19
–
PN-EN 12311-2:2002 Elastyczne wyroby wodochronne. Okre lenie wła ciwo ci mechanicznych
przy rozci ganiu. Cz
2: Wyroby z tworzyw sztucznych i kauczuku do izolacji wodochronnej
dachów.
–
PN-EN 12310-1:2001 Elastyczne wyroby wodochronne. Cz
1: Wyroby asfaltowe do izolacji
wodochronnej dachów. Okre lenie wytrzymało ci na rozdzieranie (gwo dziem)
–
PN-EN 13501-1:2004 Klasyfikacja ogniowa wyrobów wodochronnych. Cz
ogniowa na podstawie bada reakcji na ogie .
–
PN-EN 1109:2001 Elastyczne wyroby wodochronne. Wyroby asfaltowe do izolacji wodochronnej
dachów. Okre lenie gi tko ci w niskiej temperaturze
–
PN-EN 1931:2002 Elastyczne wyroby wodochronne. Wyroby asfaltowe z tworzyw sztucznych i
kauczuku do izolacji wodochronnej dachów. Okre lenie przenikania pary wodnej
–
UWAGA!
Wykonawca musi wykaza : 15 min odporno
1: Klasyfikacja
ogniow całego ustroju pokrycia dachowego
Inwestor
Temat
BUDOWLANYCH, cz
20

zawartość opisu

Transkrypt

Podobne dokumenty

MEMBRANA AspiRA OddychA i chRONi

hydrostatyczna sonda głębokości hs

crete safe b-250

GWARANCJA FUNKCJONALNOŚCI MEMBRANY DACHOWEJ
