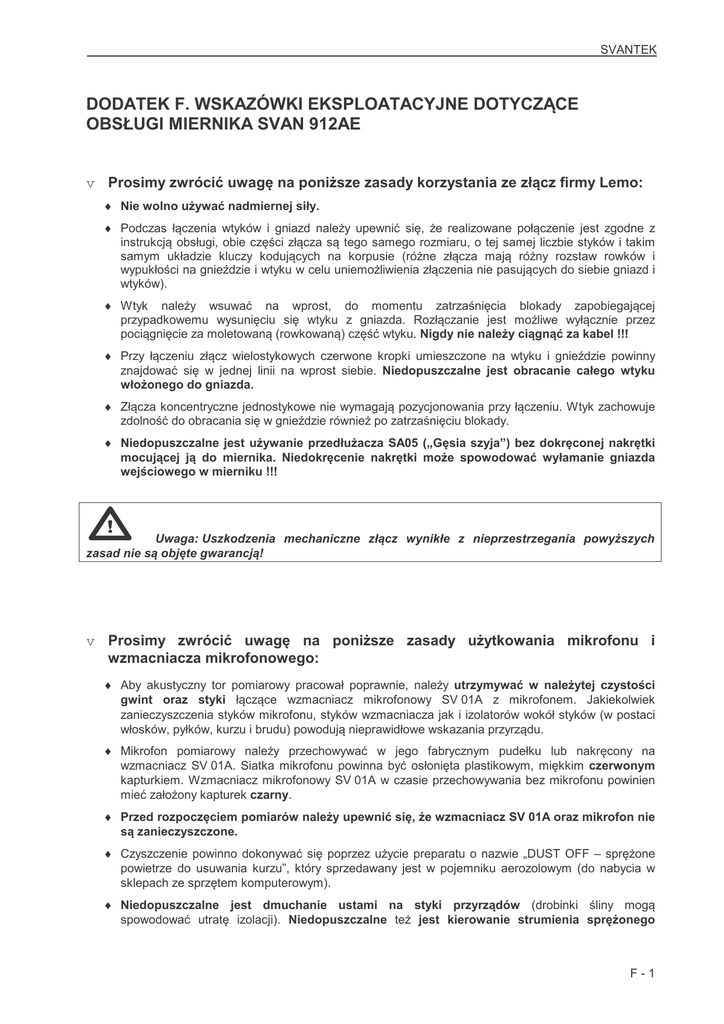

DODATEK F. WSKAZÓWKI EKSPLOATACYJNE DOTYCZĄCE

SVANTEK
DODATEK F. WSKAZÓWKI EKSPLOATACYJNE DOTYCZĄCE
OBSŁUGI MIERNIKA SVAN 912AE
v Prosimy zwrócić uwagę na poniższe zasady korzystania ze złącz firmy Lemo:
♦ Nie wolno używać nadmiernej siły.
♦ Podczas łączenia wtyków i gniazd należy upewnić się, że realizowane połączenie jest zgodne z
instrukcją obsługi, obie części złącza są tego samego rozmiaru, o tej samej liczbie styków i takim
samym układzie kluczy kodujących na korpusie (różne złącza mają różny rozstaw rowków i
wypukłości na gnieździe i wtyku w celu uniemożliwienia złączenia nie pasujących do siebie gniazd i
wtyków).
♦ Wtyk należy wsuwać na wprost, do momentu zatrzaśnięcia blokady zapobiegającej
przypadkowemu wysunięciu się wtyku z gniazda. Rozłączanie jest możliwe wyłącznie przez
pociągnięcie za moletowaną (rowkowaną) część wtyku. Nigdy nie należy ciągnąć za kabel !!!
♦ Przy łączeniu złącz wielostykowych czerwone kropki umieszczone na wtyku i gnieździe powinny
znajdować się w jednej linii na wprost siebie. Niedopuszczalne jest obracanie całego wtyku
włożonego do gniazda.
♦ Złącza koncentryczne jednostykowe nie wymagają pozycjonowania przy łączeniu. Wtyk zachowuje
zdolność do obracania się w gnieździe również po zatrzaśnięciu blokady.
♦ Niedopuszczalne jest używanie przedłużacza SA05 („Gęsia szyja”) bez dokręconej nakrętki
mocującej ją do miernika. Niedokręcenie nakrętki może spowodować wyłamanie gniazda
wejściowego w mierniku !!!
Uwaga: Uszkodzenia mechaniczne złącz wynikłe z nieprzestrzegania powyższych
zasad nie są objęte gwarancją!
v Prosimy zwrócić uwagę na poniższe zasady użytkowania mikrofonu i
wzmacniacza mikrofonowego:
♦ Aby akustyczny tor pomiarowy pracował poprawnie, należy utrzymywać w należytej czystości
gwint oraz styki łączące wzmacniacz mikrofonowy SV 01A z mikrofonem. Jakiekolwiek
zanieczyszczenia styków mikrofonu, styków wzmacniacza jak i izolatorów wokół styków (w postaci
włosków, pyłków, kurzu i brudu) powodują nieprawidłowe wskazania przyrządu.
♦ Mikrofon pomiarowy należy przechowywać w jego fabrycznym pudełku lub nakręcony na
wzmacniacz SV 01A. Siatka mikrofonu powinna być osłonięta plastikowym, miękkim czerwonym
kapturkiem. Wzmacniacz mikrofonowy SV 01A w czasie przechowywania bez mikrofonu powinien
mieć założony kapturek czarny.
♦ Przed rozpoczęciem pomiarów należy upewnić się, że wzmacniacz SV 01A oraz mikrofon nie
są zanieczyszczone.
♦ Czyszczenie powinno dokonywać się poprzez użycie preparatu o nazwie „DUST OFF – sprężone
powietrze do usuwania kurzu”, który sprzedawany jest w pojemniku aerozolowym (do nabycia w
sklepach ze sprzętem komputerowym).
♦ Niedopuszczalne jest dmuchanie ustami na styki przyrządów (drobinki śliny mogą
spowodować utratę izolacji). Niedopuszczalne też jest kierowanie strumienia sprężonego
F-1
SVANTEK____________________________________________________________________________
powietrza na membranę mikrofonu, dmuchanie na nią jak i odkręcanie osłaniającej ją siatki.
Może to spowodować nieodwracalne uszkodzenia mikrofonu i konieczność kosztownej naprawy.
♦ Przewód łączący wzmacniacz mikrofonowy z miernikiem każdorazowo po pomiarach powinien być
zwinięty i umieszczony w futerale. Niedopuszczalne jest silne skręcanie i załamywanie
przewodu.
♦ Przewód z wyraźnymi uszkodzeniami mechanicznymi, zgrubieniami pod izolacją, nie nadaje się do
wykonywania pomiarów i powinien być wymieniony na nowy.
Uwaga: Mikrofon
utrzymywane w czystości.
pomiarowy
i
wzmacniacz
mikrofonowy
SV 01A
muszą
być
v Miernik SVAN 912AE zasilany jest z wewnętrznego akumulatora kwasowego
(elektrolit jest w postaci żelu) podobnego w działaniu do akumulatora
samochodowego. Obowiązują więc podobne zasady postępowania:
♦ Dopuszczalne i zalecane jest doładowywanie akumulatora (nie grozi to zmniejszeniem
pojemności tak jak w akumulatorach kadmowo-niklowych).
♦ Niedopuszczalne jest pozostawianie miernika z rozładowanym akumulatorem. Jeśli miernik
nie jest używany to akumulator należy doładowywać raz na miesiąc.
♦ Aby miernik pracował zasilany z wewnętrznego źródła przez czas określony w instrukcji obsługi
przyrządu akumulator musi być w pełni naładowany (czas ładowania wynosi ok. 12 h).
♦ Ładowanie musi odbywać się wyłącznie za pomocą zasilacza dostarczonego wraz z przyrządem.
Niedopuszczalne jest używanie innych zasilaczy, gdyż grozi to uszkodzeniem przyrządu!
Uwaga: Należy okresowo doładowywać wewnętrzny akumulator przyrządu.
Przestrzeganie powyższych zasad powinno zapewnić Państwu długotrwałą,
bezawaryjną eksploatację produkowanego przez nas sprzętu bez konieczności
kontaktu z naszym serwisem. Gdyby się jednak okazało, że kontakty te pomimo
wszystko są niezbędne, to pragniemy zapewnić, że ze swej strony dołożymy
wszelkich starań, aby pomóc Państwu rozwiązać wszystkie zaistniałe problemy.
F-2
