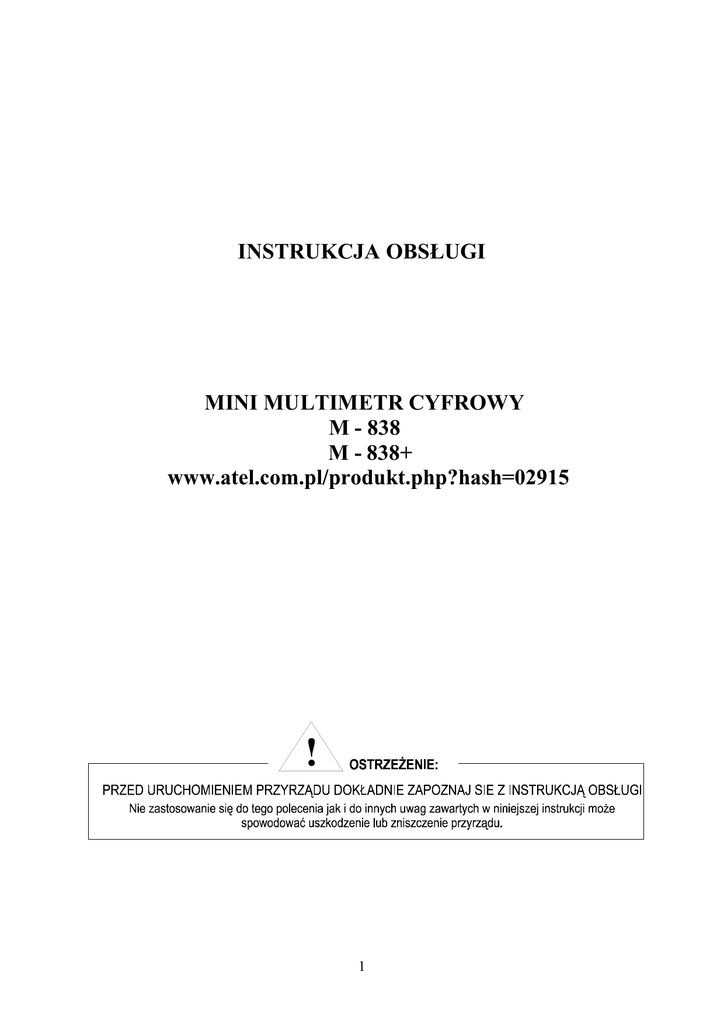

INSTRUKCJA OBSŁUGI
MINI MULTIMETR CYFROWY
M - 838
M - 838+
www.atel.com.pl/produkt.php?hash=02915
!
1
2
I. WPROWADZENIE
Przed przystąpieniem do normalnej eksploatacji miernika, prosimy zapoznać się z
możliwościami jakie daje praca z mini multimetrem. Pozwoli to zapobiec popełnieniu
ewentualnych pomyłek, zminimalizować błędy pomiarowe, ochronić urządzenie przed
zniszczeniem, a użytkownika ustrzeże przed niebezpieczeństwem.
II. OPIS ELEMENTÓW ZEWNĘTRZNYCH PRZYRZĄDU
Poszczególne elementy odpowiadają numeracji zamieszczonej na rysunku:
1. PRZEŁĄCZNIK FUNKCJI I ZAKRESÓW
Umieszczony pośrodku płyty czołowej obrotowy przełącznik pozwala włączyć i wyłączyć
zasilanie, a także dokonać wyboru mierzonej wartości i jej zakresu.
Aby wydłużyć czas życia baterii, w trakcie przerwy w pracy miernika, przełącznik powinien
być ustawiony w pozycji "OFF".
2. WYŚWIETLACZ
LCD, 3 ½ cyfry, 7-segmentowy o wysokości 0,5"
3. GNIAZDO JACK "COM"
Gniazdo do podłączenia czarnego (ujemnego) przewodu pomiarowego.
4. GNIAZDO JACK "V, Ω, mA"
Gniazdo do podłączenia czerwonego (dodatniego) przewodu pomiarowego, używane do
pomiarów napięcia, rezystancji i natężenia prądu stałego poniżej 200mA.
5. GNIAZDO JACK "10A"
Gniazdo do podłączenia czerwonego (dodatniego) przewodu pomiarowego, używane do
pomiaru natężenia prądu stałego poniżej 10A.
III. OPIS PARAMETRÓW POMIAROWYCH
Dokładność: % odczytu liczba cyfr na ostatniej pozycji wskazania miernika (D),
gwarantowana przez okres 1 roku, dla zakresu temperatur od 18 0C do 28 0C
3
DCV - pomiar napięcia stałego
zakres
200mV
rozdzielczość
100µV
2000mV
1mV
20V
10mV
200V
100mV
1000V
1V
dokładność
0,25%
2D
0,50%
2D
0,50%
2D
0,50%
2D
0,50%
2D
Ochrona przed przeciążeniem:
200V napięcia przemiennego (wartość
skuteczna) na zakresie 200mV
1000V napięcia stałego lub 750V przemiennego
(wartość skuteczna)
ACV - pomiar napięcia przemiennego
zakres
rozdzielczość
dokładność
200V
100mV
750V
1V
1,20%
10D
1,20%
10D
Ochrona przed przeciążeniem:
zakres
częstotliwości
45Hz-450Hz
45Hz-450Hz
1000V napięcia stałego lub 750V przemiennego
(wartość skuteczna) na wszystkich
zakresach
Wynik pomiaru:
podawany w wartościach skutecznych przebiegu
sinusoidalnego
DCA - pomiar natężenia prądu stałego
zakres
rozdzielczość
dokładność
200µA
100nA
2000µA
1µA
20mA
10µA
200mA
100µA
1,00%
2D
1,00%
2D
1,00%
2D
1,20%
max.skok nap.
dla pełnej
skali
0,2V
0,2V
0,2V
0,2V
4
10A
10mA
2D
2,00%
2D
Ochrona przed przeciążeniem:
0,2V
bezpiecznik 200mA/250V (zakres 10A nie jest
chroniony bezpiecznikiem)
POMIAR REZYSTANCJI
zakres
200Ω
rozdzielczość
0,1Ω
2000Ω
1Ω
20kΩ
10Ω
200kΩ
100Ω
2000kΩ
1kΩ
dokładność
0,80%
2D
0,80%
2D
0,80%
2D
0,80%
2D
1,00%
2D
Ochrona przed przeciążeniem:
220V napięcia (wartość skuteczna)
na wszystkich zakresach przez 15s
ANALIZA DIOD I BADANIE TRANZYSTORÓW
Pomiar rezystancji złącza półprzewodnikowego. Pomiar współczynnika hFE tranzystorów.
SPRAWDZANIE CIĄGŁOŚCI OBWODU Z SYGNALIZACJĄ
DZWIĘKOWĄ
Przy przełączniku funkcji w tej pozycji przyrząd sygnalizuje brzęczykiem rezystancję
mniejszą niż 1k
Ochrona przed przeciążeniem:
220V napięcia (wartość skuteczna)
przez 15s, alarm dźwiękowy
POMIAR TEMPERATURY
W modelu M-838+ pomiarów temperatury dokonuje się z użyciem sondy typu K.
W modelu M-838 pomiarów temeratury dokonuje się bez zewnętrzneego czujnika
temperatury.
Temperatury z zakresu –200C ... 13700C (powyżej 400C tylko w modelu M-839+) mierzone
5
są z rozdzielczością 10C i dokładnością 30 2D (do 150 0C) lub 3% (powyżej 150 0C).
IV. WYKONANIE POMIARÓW
OSTRZEŻENIE
1. Aby zapobiec porażeniu prądem elektrycznym lub zniszczeniu przyrządu, nie należy
mierzyć napięć, których wartość przewyższa 500V względem potencjału ziemi.
2. Przed użyciem przyrządu należy przeprowadzić kontrolę stanu miernika (połączenia,
końcówki pomiarowe, ewentualne załamania czy pęknięcia w izolacji).
POMIAR NAPIĘCIA STAŁEGO (DCV)
1. Wtyczkę czerwonego przewodu włożyć do gniazda "V, Ω, mA", natomiast wtyczkę
czarnego przewodu włożyć do gniazda "COM".
2. Przekręcić przełącznik obrotowy w sektor "DCV". Jeśli wartość mierzonego napięcia jest
nieznana, ustawić przełącznik na najwyższy zakres, a następnie nastawić na odpowiednio
niższy zakres, aż do uzyskania najlepszego odczytu.
3. Końcówki pomiarowe połączyć z urządzeniem badanym lub obwodem pomiarowym.
4. Włączyć zasilanie obwodu pomiarowego. Wartość mierzonego napięcia pojawi się na
wyświetlaczu wraz z jego polaryzacją.
POMIAR NAPIĘCIA PRZEMIENNEGO (ACV)
1. Wtyczkę czerwonego przewodu włożyć do gniazda "V, Ω, mA", natomiast wtyczkę
czarnego przewodu włożyć do gniazda "COM".
2. Przekręcić przełącznik obrotowy w sektor "ACV".
3. Końcówki pomiarowe połączyć z urządzeniem badanym lub obwodem pomiarowym.
4. Odczytać wartość zmierzonego napięcia na wyświetlaczu cyfrowym.
POMIAR NATĘŻENIA PRĄDU STAŁEGO (DCA)
1. Przy pomiarach natężenia prądu do wartości 200mA wtyczkę czerwonego przewodu
włożyć do gniazda "V, Ω, mA", natomiast wtyczkę czarnego przewodu włożyć do
gniazda "COM".
UWAGA! :
Do pomiaru natężenia prądu z zakresu od 200mA do 10A wtyczkę czerwonego przewodu
włożyć do gniazda "10A"
2. Przekręcić przełącznik obrotowy w sektor "DCA".
3. Końcówki pomiarowe włączyć szeregowo z obwodem pomiarowym.
4. Odczytać wartość zmierzonego natężenia prądu na wyświetlaczu cyfrowym.
POMIAR REZYSTANCJI
6
1. Wtyczkę czerwonego przewodu włożyć do gniazda "V, Ω, mA", natomiast wtyczkę
czarnego przewodu włożyć do gniazda "COM".
2. Przekręcić przełącznik obrotowy w sektor "Ω".
3. Jeżeli mierzona rezystancja jest włączona w obwód, wyłączyć zasilanie i rozładować
wszystkie pojemności tego obwodu.
4. Końcówki pomiarowe połączyć z obwodem pomiarowym.
5. Odczytać wartość zmierzonej rezystancji na wyświetlaczu cyfrowym.
ANALIZA DIOD
1. Wtyczkę czerwonego przewodu włożyć do gniazda "V, Ω, mA", natomiast wtyczkę
czarnego przewodu włożyć do gniazda "COM".
2. Przekręcić przełącznik obrotowy w sektor "
".
3. Końcówkę pomiarową czerwonego przewodu połączyć do anody badanej diody,
końcówkę pomiarową przewodu czarnego do katody.
4. Wyświetlone zostanie napięcie przewodzenia diody w mV, jeśli dioda będzie odwrotnie
przyłączona, przyrząd wyświetli "1".
BADANIE TRANZYSTORÓW (test hFE)
1. Przekręcić przełącznik obrotowy w sektor "hFE".
2. Określić typ tranzystora (PNP lub NPN) i umieścić końcówki EMITERA, BAZY i
KOLEKTORA w odpowiednich otworach gniazda na przedniej ściance przyrządu.
3. Wyświetlona zostanie przybliżona wartość hFE, przy prądzie bazy 10µA i napięciu
UCE=2.8 V
SPRAWDZANIE CIĄGŁOŚCI OBWODU Z SYGNALIZACJĄ DŰWIĘKOWĄ
1. Wtyczkę czerwonego przewodu włożyć do gniazda "V, Ω, mA", natomiast wtyczkę
czarnego przewodu włożyć do gniazda "COM".
2. Przekręcić przełącznik obrotowy w sektor "
"
3. Końcówki pomiarowe połączyć z badanymi punktami obwodu. Jesli rezystancja między
nimi będzie mniejsza niż 1kΩ, zostanie to zasygnalizowane brzęczykiem.
POMIAR TEMPERATURY
1. Przekręcić przełącznik obrotowy w sektor " TEMP 0C ".
2. W przypadku wykorzystywania zewnętrznej sondy włożyć do gniazd wtyczki sondy
pomiarowej (czarną do gniazda COM).
3. Na wyświetlaczu przyrząd wyświetli temperaturę w 0C.
V. WYMIANA BATERII I BEZPIECZNIKA
UWAGA
7
PRZED WYMIANĄ BATERII LUB BEZPIECZNIKA NALEŻY ODŁĄCZYĆ
KABLE POMIAROWE OD OBWODÓW ELEKTRYCZNYCH, ABY ZAPOBIEC
PORAŻENIU PRĄDEM.
PRZEŁĄCZNIK OBROTOWY USTAWIĆ W POZYCJI "OFF".
Bezpiecznik rzadko wymaga wymiany; spalenie bezpiecznika na ogół jest wynikiem błędu
użytkownika.
Jeśli na wyświetlaczu pojawi się symbol "BAT", należy wymienić baterię.
W celu wymiany baterii i bezpiecznika (200mA/250V) należy odkręcić dwie śruby,
znajdujące się w spodniej części obudowy miernika. Wyjąć spalony bezpiecznik (starą
baterię) i zastąpić go nowym bezpiecznikiem (nową baterią, zwracając szczególną uwagę na
polaryzację).
