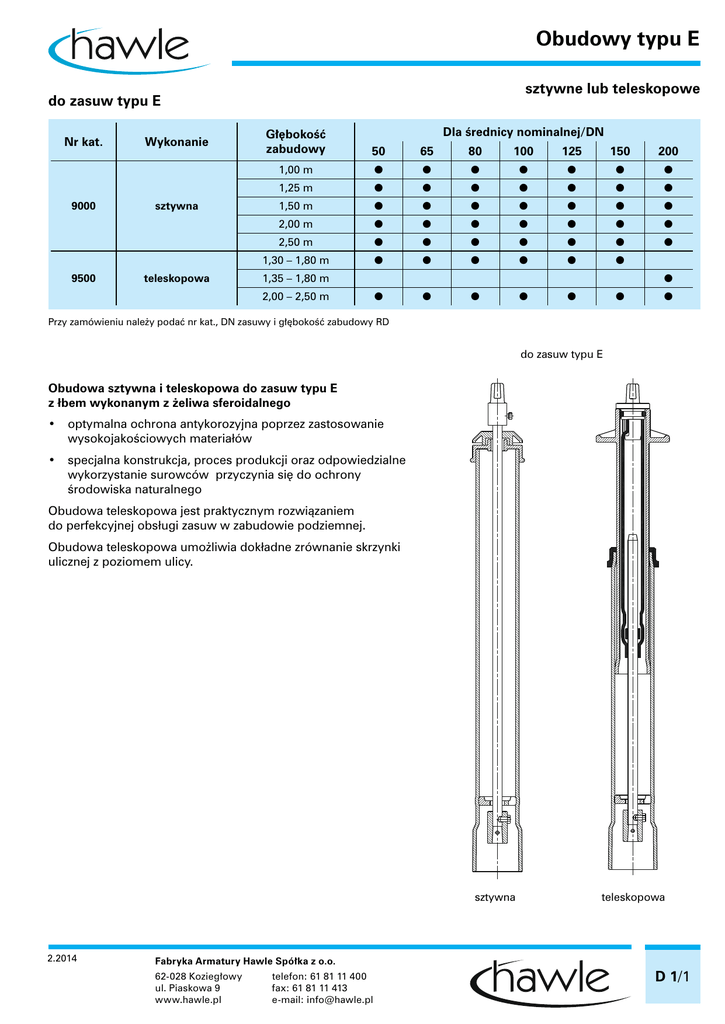

Obudowy typu E

Obudowy typu E
sztywne lub teleskopowe
do zasuw typu E
Nr kat.
9000
9500
Wykonanie
sztywna
teleskopowa
Dla Êrednicy nominalnej/DN
G∏´bokoÊç
zabudowy
50
65
80
100
125
150
200
1,00 m
w
w
w
w
w
w
w
1,25 m
w
w
w
w
w
w
w
1,50 m
w
w
w
w
w
w
w
2,00 m
w
w
w
w
w
w
w
2,50 m
w
w
w
w
w
w
w
1,30 – 1,80 m
w
w
w
w
w
w
1,35 – 1,80 m
2,00 – 2,50 m
w
w
w
w
w
w
w
w
Przy zamówieniu należy podać nr kat., DN zasuwy i głębokość zabudowy RD
do zasuw typu E
Obudowa sztywna i teleskopowa do zasuw typu E
z łbem wykonanym z ˝eliwa sferoidalnego
•
optymalna ochrona antykorozyjna poprzez zastosowanie
wysokojakoÊciowych materiałów
•
specjalna konstrukcja, proces produkcji oraz odpowiedzialne
wykorzystanie surowców przyczynia si´ do ochrony
Êrodowiska naturalnego
Obudowa teleskopowa jest praktycznym rozwiàzaniem
do perfekcyjnej obsługi zasuw w zabudowie podziemnej.
Obudowa teleskopowa umo˝liwia dokładne zrównanie skrzynki
ulicznej z poziomem ulicy.
sztywna
2.2014
4.2013
teleskopowa
Fabryka Armatury Hawle Spó∏ka z o.o.
62-028 Kozieg∏owy
ul. Piaskowa 9
www.hawle.pl
telefon: 61 81 11 400
fax: 61 81 11 413
e-mail: [email protected]
D 1/1
Obudowy typu E
sztywne
lub teleskopowe
Wszystkie pionowe naciski przejmuje
konstrukcja teleskopu, przez co unika si´
uszkodzeƒ rury i armatury.
Obudowa teleskopowa umo˝liwia
dok∏adne posadowienie obudowy i ustalenie wysokoÊci dzi´ki rozsuwaniu lub
wsuwaniu rur teleskopowych i trzpienia.
Skrzynka uliczna patrz
str. D 2/1
¸eb do klucza
a
¸eb do klucza
˝eliwo sferoidalne
do zasuw typu E
a 27,0 mm
b 32,0 mm
c 48,0 mm
c
(czop ˝eliwny)
b
P∏yta podk∏adowa
patrz str. D 2/2, D 2/3
RD = górna kraw´dê rury – poziom terenu
Rura przesuwna – PE
Rura do klucza
St 37-2 ocynkowana
Guma wyhamowujàca
elastomer
Masa obudów do zasuw typu E DN 50 - 200
DN
PierÊcieƒ zaciskowy
PE
Rura ochronna
PE
Trzpieƒ
St 52-3 ocynkowany
M a s a k g dla RD
2,50m 1,30-1,80m 2,00-2,50m
1,00m
1,25m
1,50m
2,00m
50
3,20
4,40
5,30
7,20
9,20
6,90
9,10
65
3,20
4,40
5,30
7,20
9,20
6,30
8,90
80
3,30
4,40
5,20
7,20
9,10
6,30
8,80
100
3,40
4,60
5,30
7,20
9,20
6,50
8,80
125
3,00
4,20
5,20
10,00
13,20
7,30
11,15
150
3,00
4,20
5,20
10,00
13,20
7,30
11,15
200
3,40
3,90
4,80
9,90
12,50
6,50
10,95
Podk∏adka oporowa
PE
Nasadka wrzeciona
˝eliwo sferoidalne
Armatura
D 1/1a
W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas
zastrzegamy sobie prawo wnoszenia zmian, wynikajàcych z post´pu technicznego.
