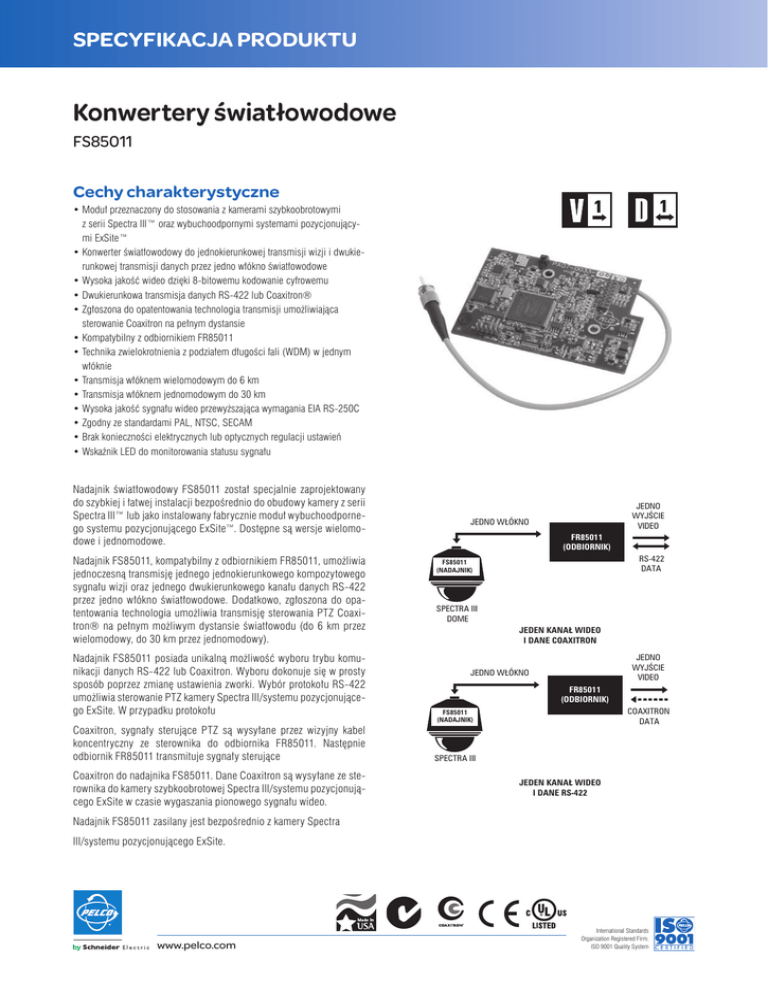

Konwertery światłowodowe

SPECYFIKACJA PRODUKTU
Konwertery światłowodowe
FS85011
Cechy charakterystyczne
•Moduł przeznaczony do stosowania z kamerami szybkoobrotowymi
z serii Spectra III™ oraz wybuchoodpornymi systemami pozycjonującymi ExSite™
•Konwerter światłowodowy do jednokierunkowej transmisji wizji i dwukierunkowej transmisji danych przez jedno włókno światłowodowe
•Wysoka jakość wideo dzięki 8-bitowemu kodowanie cyfrowemu
•Dwukierunkowa transmisja danych RS-422 lub Coaxitron®
•Zgłoszona do opatentowania technologia transmisji umożliwiająca
sterowanie Coaxitron na pełnym dystansie
•Kompatybilny z odbiornikiem FR85011
•Technika zwielokrotnienia z podziałem długości fali (WDM) w jednym
włóknie
•Transmisja włóknem wielomodowym do 6 km
•Transmisja włóknem jednomodowym do 30 km
•Wysoka jakość sygnału wideo przewyższająca wymagania EIA RS-250C
•Zgodny ze standardami PAL, NTSC, SECAM
•Brak konieczności elektrycznych lub optycznych regulacji ustawień
•Wskaźnik LED do monitorowania statusu sygnału
Nadajnik światłowodowy FS85011 został specjalnie zaprojektowany
do szybkiej i łatwej instalacji bezpośrednio do obudowy kamery z serii
Spectra III™ lub jako instalowany fabrycznie moduł wybuchoodpornego systemu pozycjonującego ExSite™. Dostępne są wersje wielomodowe i jednomodowe.
Nadajnik FS85011, kompatybilny z odbiornikiem FR85011, umożliwia
jednoczesną transmisję jednego jednokierunkowego kompozytowego
sygnału wizji oraz jednego dwukierunkowego kanału danych RS-422
przez jedno włókno światłowodowe. Dodatkowo, zgłoszona do opatentowania technologia umożliwia transmisję sterowania PTZ Coaxitron® na pełnym możliwym dystansie światłowodu (do 6 km przez
wielomodowy, do 30 km przez jednomodowy).
Nadajnik FS85011 posiada unikalną możliwość wyboru trybu komunikacji danych RS-422 lub Coaxitron. Wyboru dokonuje się w prosty
sposób poprzez zmianę ustawienia zworki. Wybór protokołu RS-422
umożliwia sterowanie PTZ kamery Spectra III/systemu pozycjonującego ExSite. W przypadku protokołu
Coaxitron, sygnały sterujące PTZ są wysyłane przez wizyjny kabel
koncentryczny ze sterownika do odbiornika FR85011. Następnie
odbiornik FR85011 transmituje sygnały sterujące
Coaxitron do nadajnika FS85011. Dane Coaxitron są wysyłane ze sterownika do kamery szybkoobrotowej Spectra III/systemu pozycjonującego ExSite w czasie wygaszania pionowego sygnału wideo.
JEDNO
WYJŚCIE
VIDEO
JEDNO WŁÓKNO
FR85011
(ODBIORNIK)
RS-422
DATA
FS85011
(NADAJNIK)
SPECTRA III
DOME
JEDEN KANAŁ WIDEO
I DANE COAXITRON
JEDNO
WYJŚCIE
VIDEO
JEDNO WŁÓKNO
FR85011
(ODBIORNIK)
COAXITRON
DATA
FS85011
(NADAJNIK)
SPECTRA III
JEDEN KANAŁ WIDEO
I DANE RS-422
Nadajnik FS85011 zasilany jest bezpośrednio z kamery Spectra
III/systemu pozycjonującego ExSite.
www.pelco.com
International Standards
Organization Registered Firm;
ISO 9001 Quality System
SPECYFIKACJA TECHNICZNA
MODELE
NADAJNIK
KOMPATYBILNY
ODBIORNIK
TYP ZŁĄCZA
OPTYCZNEGO
DŁUGOŚĆ FALI
(WIDEO/DANE)
BUDŻET MOCY
OPTYCZNEJ
MAKSYMALNA
ODLEGŁOŚĆ
TRANSMISJI
Wielomodowy (62,5/125μm)
FS85011MST
FR85011MSTR1)
ST
1310/850 nm
20 dB2)
6 km3)
Jednomodowy (9/125μm)
FS85011SST
FR85011SSTR1)
ST
1310/1550 nm
20 dB
30 km4)
FS85011SFC
FR85011SSFC1)
FC
1310/1550 nm
20 dB
30 km4)
1) Jednokanałowy odbiornik wideo/nadajnik-odbiornik danych. Szczegółowy opis znajduje się w karcie katalogowej nadajnika i odbiornika
światłowodowego z serii FT85011/FR85011. 2) Dla światłowodu 50/125 należy wartość budżetu mocy optycznej pomniejszyć o 3 dB. 3)
Odległość transmisji ograniczona jest szerokością pasma przenoszenia światłowodu. 4) Maksymalna odległość transmisji przy założeniu, że
tłumienność kabla wynosi 0,5dB/km plus 5dB bufor na tłumienność złączy i połączeń.
UWAGA: Prosimy o kontakt z producentem w celu uzyskania informacji o modelach z większym budżetem mocy optycznej.
DOSTARCZANE AKCESORIA
Światłowodowe adaptery optyczne (ST na ST, FC na ST, FC na FC)
WIDEO
Ilość kanałów:
Typ modulacji:
Wejście:
Szerokość pasma
przenoszenia:
Wzmocnienie:
Różnica wzmocnienia:
Różnica fazy:
Błąd geometryczny:
Stosunek sygnał/szum:
1
impulsowa (PCM), 8-bitowa
1 Vp-p (75 Ω); PAL, NTSC, SECAM
6,5 MHz
jeden
< 2%
< 1º
< 1%
> 60 dB (ważony CCIR)
DANE
Ilość kanałów:
Interfejs:
Maksymalna
przepływność
PARAMETRY MECHANICZNE
Złącza:
Wideo/dane/zasilanie:
Wybór danych:
Optyczne:
1
blok 16-stykowy
blok 2-stykowy
ST dla włókna wielomodowego ST lub FC
dla włókna jednomodowego
CERTYFIKATY
• CE, klasa A
• Lista UL
• Lista UL kanadyjskich standardów bezpieczeństwa
• FCC, klasa A
• C-Tick
• Spełnia wymogi FDA dla klasy 1 urządzeń laserowych
1
RS-422, Coaxitron
500 KB/s
PARAMETRY OGÓLNE
Temperatura pracy:
Wejście zasilania:
Wskaźnik LED:
Wymiary:
Waga urządzenia:
Waga brutto:
szczegóły w karcie katalogowej Spectry III
lub ExSite
12 VDC, 166 mA
brak transmisji
9,1 x 6,1 cm
0,05 kg
0,45 kg
Pelco, logo Pelco i Coaxitron są zarejestrowanymi znakami handlowymi Pelco.
ExSite i Spectra III są znakami handlowymi Pelco.
Producent zastrzega sobie prawo do zmian bez powiadamiania.
