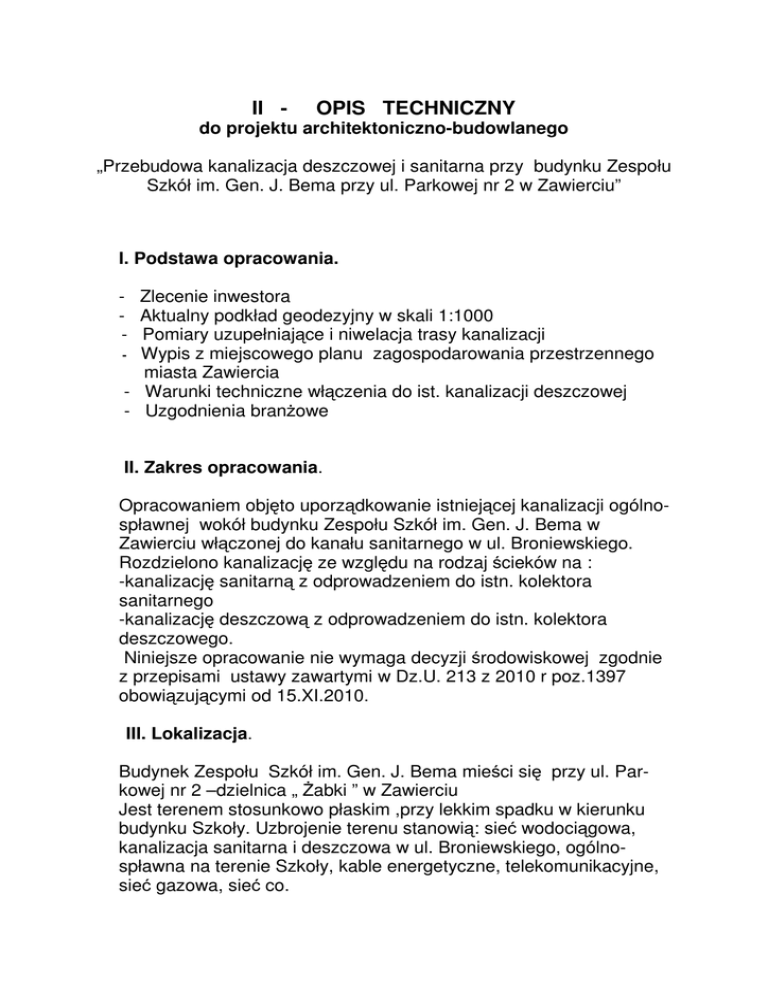

ii - opis techniczny

II -
OPIS TECHNICZNY
do projektu architektoniczno-budowlanego
„Przebudowa kanalizacja deszczowej i sanitarna przy budynku Zespołu
Szkół im. Gen. J. Bema przy ul. Parkowej nr 2 w Zawierciu”
I. Podstawa opracowania.
- Zlecenie inwestora
- Aktualny podkład geodezyjny w skali 1:1000
- Pomiary uzupełniające i niwelacja trasy kanalizacji
- Wypis z miejscowego planu zagospodarowania przestrzennego
miasta Zawiercia
- Warunki techniczne włączenia do ist. kanalizacji deszczowej
- Uzgodnienia branżowe
II. Zakres opracowania.
Opracowaniem objęto uporządkowanie istniejącej kanalizacji ogólnospławnej wokół budynku Zespołu Szkół im. Gen. J. Bema w
Zawierciu włączonej do kanału sanitarnego w ul. Broniewskiego.
Rozdzielono kanalizację ze względu na rodzaj ścieków na :
-kanalizację sanitarną z odprowadzeniem do istn. kolektora
sanitarnego
-kanalizację deszczową z odprowadzeniem do istn. kolektora
deszczowego.
Niniejsze opracowanie nie wymaga decyzji środowiskowej zgodnie
z przepisami ustawy zawartymi w Dz.U. 213 z 2010 r poz.1397
obowiązującymi od 15.XI.2010.
III. Lokalizacja.
Budynek Zespołu Szkół im. Gen. J. Bema mieści się przy ul. Parkowej nr 2 –dzielnica „ Żabki ” w Zawierciu
Jest terenem stosunkowo płaskim ,przy lekkim spadku w kierunku
budynku Szkoły. Uzbrojenie terenu stanowią: sieć wodociągowa,
kanalizacja sanitarna i deszczowa w ul. Broniewskiego, ogólnospławna na terenie Szkoły, kable energetyczne, telekomunikacyjne,
sieć gazowa, sieć co.
IV.
Projektowane rozwiązanie.
Projektowane rozwiązanie polega na rozdziale ścieków sanitarnych
od ścieków deszczowych i odprowadzenie ich do odpowiedniego
odbiornika ścieków.
Odprowadzenie kanalizacji sanitarnej pozostawiono bez zmian,
jedynie wyłączono i oddzielono ścieki deszczowe odprowadzając je
istniejącymi oraz nowymi (projektowanymi) odcinkami kanału
deszczowego do istniejącego odbiornika – kolektora deszczowego
φ 0,80 m w ul. Broniewskiego.
1. Ilość wód deszczowych.
-powierzchnia zlewni dachu 41,0 x13,0+ 17,0x14,0+9,0x 4,0 =807 m2
F1-0,081ha
-powierzchnia zlewni terenu 35m x 15m=525 m2 F2-0,052ha
średni współczynnik spływu z dachu ψ = 0,9
średni współczynnik spływu terenu placu ψ = 0,7
natężenie deszczu q=130 l/s/ha
Q = F x ψ x q = 0,081 x 0,9 x 130 + 0,052 x 0,7 x 130 =
9,47 + 4,73 = 14,20 l/s
Z uwagi na występujące obecnie ulewne deszcze przyjęto
średnicę końcowych odcinków kanalizacji φ 250 m i 315mm .
2. Roboty montażowe.
Wody opadowe z dachu budynku Zespołu Szkół im. Gen. J. Bema
z rur spustowych – Rd1, Rd2, RD6, RD7 odprowadza się nowymi
rurami do istniejących studni kanalizacji deszczowej odpowiednio D3i,
D2i, D5i, D6i z korektą rzędnej wprowadzenia do studni. Studnię D3i
z uwagi na zły stan techniczny wymienia się na nową , posadowioną
w tym samym miejscu.
Rynna spustowa usytuowana przy schodach wejścia głównego wg.
przeprowadzonego wywiadu w Szkole jest odprowadzona do ul. Parkowej i pozostawia się ją bez zmian.
Rynny spustowe Rd3, Rd4, Rd5 przełącza się nowymi rurami φ 160
mm do projektowanej studni kanalizacji deszczowej D4. Rynnę Rd8
odprowadza się do projektowanej studni D7.
Do studni D4 należy również przełączyć istniejący wpust ściekowy.
Przewidziano ( z uwagi na niezbyt głębokie posadowienie istn.
kolektora deszczowego) jak również ukształtowanie terenu wokół
budynku Szkoły dwa odprowadzenia wód deszczowych do odbiornika.
Wody opadowe z dachu północnej części budynku odprowadzono
ciągiem z rur PVC typu ciężkiego φ 315 mm od studni proj. D1 do
istniejącej Di w ulicy Broniewskiego. Studnia Di jest zaasfaltowana.
Przed robotami należy ją zlokalizować wraz z przedstawicielem
RPWiK Z-cie .
Wody opadowa z dachu południowej części budynku odprowadzono
ciągiem z rur PVC typu ciężkiego φ 250 mm od studni istniejącej D5i
do istniejącej Di2 w ulicy Broniewskiego.
Dokładną trasę kanału deszczowego wraz ze spadkami, zagłębieniem oraz średnicami pokazano na planie sytuacyjnym rys.nr 2 , na
profilach rys.nr.3 i schemacie rys. nr 4.
Kanał deszczowy zaprojektowano z rur kanalizacyjnych PCV
typu ciężkiego „S” S 16,7 (SDR 34 ) φ315 - φ200 mm , ułożonych na
podsypce piaskowej gr.15cm.
Po ułożeniu kanał należy obsypać go do wysokości 20 cm nad rurę
również piaskiem ,a następnie gruntem rodzimym ( jeśli jest gruntem
nośnym ).
Na kanale przewidziano studzienki rewizyjne φ 1,20 m
w ilości 4 szt ( w tym jedna w miejscu D3i ) z włazami żeliwnymi .
Przy włączeniu rur kanalizacyjnych PVC do studni rewizyjnych
przewidziano tuleje ochronne typu Wavin.
Ułożenie ciągów kanalizacyjnych należy rozpocząć od istniejących
studni Di i Di2 zachowując zaprojektowane spadki i zagłębienia
zgodnie z profilem podłużnym.
W miejscach skrzyżowań z istniejącym uzbrojeniem ( kable energietyczne, telekomunikacyjne ) lub nie normatywnego zbliżenia się
kanałem do nich należy zabudować na nich rury PCV ochronne
dwudzielne φ 110 mm. Skrzyżowanie z istn. gazociągiem – osadzić
rury ochronne na kanał deszczowy, końce uszczelnić pianką i
zamknąć manszetami.
Przejście pod drogą – ul. Broniewskiego prowadzić przewiertem
sterowanym w rurze ochronnej z opaskami dystansowymi z tworzywa
sztucznego typu E/C zgodnie z uzgodnieniem z właścicielem drogi .
Przed przystąpieniem do robót wykonawca opracuje i przedstawi do
zatwierdzenia w PZD plan oznakowania na czas budowy.
3.Roboty ziemne.
Roboty ziemne pod budowę kanału deszczowego prowadzić jako
wykopy ciągłe, wąskoprzestrzenne z obudowami pełnymi w gruncie
kat.III i IV z poszerzeniem ich przy projektowanych studniach
rewizyjnych ( proponuje się wykorzystanie obudów samopogrążalnych ).
80% robót mechanicznych, natomiast 20% ręcznie w miejscach
istn. uzbrojenia podziemnego /sieć gazowa, kable, wodociąg, co
kanalizacja sanitarna/.Przed przystąpieniem do robót należy
wykonać przekopy kontrolne celem zlokalizowania istniejącego
uzbrojenia podziemnego.
Dno wykopu pod rurociągi powinno być równe i wykonane ze
spadkiem ustalonym w projekcie. Dno wykopu oczyścić z gruzu,
betonu i kamieni.
4.Likwidacja kanalizacji istniejącej.
Odcinki kanalizacji istniejącej przewidziane do likwidacji należy
zamulić . Zamulanie rurociągów polega na wypełnieniu przestrzeni
miedzy ściankami przewodów materiałem sypkim- można stosować
mieszaniny piasku, pyłów, żużla i cementu lub piasku z wodą.
Końcówki zabetonować.
W przypadku studni likwidowanych – wymiana na nowe należy je
odkopać , usunąć właz, pierścień odciążający oraz kręgi.
Należy zamurować ( zabetonować ) w istniejących studniach , które
pozostają, niepotrzebne wloty.
5. Nawiązanie do układu wysokościowego.
Układ wysokościowy terenu /przeprowadzona niwelacja terenu/
nawiązano do reperu roboczego zlokalizowanego jako góra istn.
studzienki kanalizacji sanitarnej ( w pobliżu proj. studni D1)
- Rp = 336,45
V. Zabezpieczenie p.poż i bhp.
Zakres robót wynikający z niniejszego opracowania nie
stwarza zagrożenia pod względem BHP przy przestrzeganiu przepisów BHP podczas prowadzenia robót.
VI. Zabezpieczenie antykorozyjne.
Przewody PCV nie wymagają dodatkowego zabezpieczenia
antykorozyjnego.
Studzienki rewizyjne betonowe zabezpieczyć zgodnie z opisem na
rysunku.
VII. Uwagi końcowe.
-Wszystkie roboty ziemne i montażowe prowadzić należy
zgodnie z „Warunkami technicznymi wykonania i odbioru
robót budowlano-montażowych cz.II –„ Instalacje przemysłowe i sanitarne.” Badania przy odbiorze powinny być zgodne
z PN-EN-1610 oraz PN-92/B-10735.
- Odcinki kanału do likwidacji należy przed odcięciem dokładnie
sprawdzić w obecności przedstawiciela Szkoły, czy nie jest do nich
podłączona kanalizacja sanitarna.
- Na istniejące kable energetyczne i teletechniczne w miejscu
kolizji należy założyć rury ochronne typu Arota.
W miejscu skrzyżowań z gazociągiem należy nałożyć na kanał
rury ochronne.
-Inwestor winien zlecić uprawnionemu geodecie wykonać
pomiary wybudowanej sieci z wykonaniem inwentaryzacji
i naniesieniem jej na mapy zasadnicze.
Jeden egzemplarz inwentaryzacji należy przekazać przy
odbiorze sieci RPWiK Z-cie.
-Przed rozpoczęciem robót należy zgłosić w PZD Zawiercie
wejście w teren ul. Broniewskiego i uiścić opłatę za zajęcie pasa
drogi powiatowej oraz wykonawca powinien opracować i zatwierdzić plan oznakowania na czas prowadzenia robót.
- Teren po wykonaniu robót, a zwłaszcza pas drogowy ul. Broniewskiego należy doprowadzić do stanu zgodnego ze stanem przed
prowadzoną inwestycją.
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY
ZDROWIA
1. Podstawa opracowania.
-
-
projekt zagospodarowania terenu
projekt budowlano-wykonawczy
Rozporządzenie Ministra Infrastruktury z dnia 23.06 2003 r. w sprawie
informacji dotyczącej bezpieczeństwa i ochrony zdrowia (Dz.U. nr 120,
poz 1126).
Rozporządzenie Ministra Transportu i Gospodarki Morskiej w sprawie
warunków technicznych jakim powinny odpowiadać drogi publiczne i ich
usytuowanie z dn. 02.03.1999 r.(Dz.U.nr 43, poz.430)
2. Zakres robót.
Przedmiotem inwestycji jest „ Przebudowa kanalizacja deszczowej i
sanitarna przy budynku Zespołu Szkół im. Gen. J. Bema przy ul. Parkowej
nr 2 w Zawierciu”
Zakres projektu obejmuje budowę ciągu kanalizacji deszczowej fi 315mm-160
mm, oraz włączenie ich do istniejącej kanalizacji deszczowej.
3.
Kolejność realizacji.
Inwestycja realizowana będzie jednoetapowa. Roboty prowadzone będą w
sposób ciągły z dziennym postępem umożliwiającym dojście i dojazd do
posesji.
4. Istniejące obiekty budowlane.
W pasie prowadzonych robót zlokalizowane są sieci uzbrojenia podziemnego
jak kanalizacja sanitarna, sieć wodociągowa, sieć gazowa, sieć teletechniczna
i energetyczna, co.
5. Elementy zagospodarowania terenu mogące stwarzać zagrożenie dla
ludzi.
Zagrożenie dla ludzi stanowić mogą kable energetyczne i gazociąg w pobliżu
których wykonywane będą wykopy oraz budynki i ulice osiedlowe.
6. Przewidywane zagrożenia występujące w trakcie wykonywania robót.
- możliwość uderzenia ramieniem koparki w przypadku przebywania
pracowników w zasięgu pracy koparki
- możliwość przygniecenia lub uderzenia rurą, lub krawężnikami podczas
ich rozładunku urządzeniami dźwigowymi.
- możliwość osunięcia ziemi i przysypania pracowników podczas
wykonywania wykopów pod studzienki i przykanaliki
- możliwość uszkodzenia gazociągu i wybuchu gazu
- możliwość uszkodzenia kabli energetycznych i porażenia prądem
- niebezpieczeństwo wypadków drogowych ze względu na roboty na
terenie osiedla mieszkaniowego.
7. Instruktaż pracowników.
Instruktaż dla pracowników nie będzie odbiegał od typowych prowadzonych
dla tego typu robót.
Pracownicy musza być zapoznani na każdym etapie robót z projektem
organizacji robót i projektem organizacji ruchu na drodze w obrębie
prowadzonych robót oraz o występujących zagrożeniach i wzajemnych
oddziaływaniach zagrożeń.
Roboty muszą być wykonywane pod bezpośrednim nadzorem kierownika
budowy lub kierownika robót.
Potwierdzenie instruktażu stanowiskowego musi być uwidocznione w
dokumentach budowy i potwierdzone podpisem szkolonego.
8. Zapobiegawcze środki techniczne i organizacyjne.
Dla zapobieżenia przewidywanym zagrożeniom należy przedsięwziąć
następujące środki:
- oznakować miejsce prowadzenia robót zgodnie z wcześniej
zatwierdzonym projektem organizacji ruchu na czas wykonywania robót.
- w miarę możliwości ogrodzić teren budowy
- zapewnić bezpieczne dojście do budynków lokatorom osiedla
- nie zostawiać nie zabezpieczonych wykopów
- zapewnić odpowiednie zejście do wykopu i możliwość ewakuacji z niego
- chronić wykopy przed zalania wodą
- zapewnić dojazd do budynków samochodom straży pożarnej i pogotowia
ratunkowego
- nie pozostawiać materiałów budowlanych na jezdni nawet poza zaporami
drogowymi.
- dostarczać materiały na bieżąco, aby jak najmniej składować w pasie
drogowym.
- przed każdorazowym rozpoczęciem robót sprawdzić stan zabezpieczeń
- przy ewentualnej kolizji z sieciami uzbrojenia podziemnego roboty
prowadzić pod nadzorem osób odpowiadających za dany rodzaj sieci.
- zapewnić bezkolizyjny odwóz gruzu z rozbiórki, ziemi z wykopu i korytowania oraz bezkolizyjną dostawę materiałów
- zadbać o to , aby pracownicy używali kasków ochronnych i kamizelek
ostrzegawczych.
