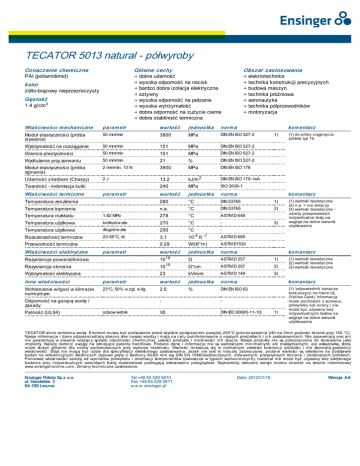

TECATOR 5013 natural

TECATOR 5013 natural - półwyroby
Oz nac z enie c hemic z ne
PAI (poliamidimid)
Główne c ec hy
dobra udarność
wysoka odporność na nacisk
bardzo dobra izolacja elektryczna
sztywny
wysoka odporność na pełzanie
wysoka wytrzymałość
dobra odporność na zużycie cierne
dobra stabilność termiczna
k olor
żółto-brązowy nieprzezroczysty
Gęs t oś ć
1.4 g/cm3
Obs z ar z as t os owania
elektrotechnika
technika konstrukcji precyzyjnych
budowa maszyn
technika próżniowa
aeronautyka
technika półprzewodników
motoryzacja
Wł a ś ci w o ś ci m e ch a n i czn e
p a ra m e tr
w a rto ś ć
j e d n o s tka
n o rm a
Moduł elastyczności (próba
zrywania)
50 mm/min
3800
MPa
DIN EN ISO 527-2
Wytrzymałość na rozciąganie
50 mm/min
151
MPa
DIN EN ISO 527-2
Granica plastyczności
50 mm/min
151
MPa
DIN EN ISO 527-2
Wydłużenie przy zerwaniu
50 mm/min
21
%
DIN EN ISO 527-2
Moduł elastyczności (próba
zginania)
2 mm/min, 10 N
3900
MPa
DIN EN ISO 178
Udarność z karbem (Charpy)
2J
13.2
kJ/m 2
DIN EN ISO 179-1eA
240
MPa
ISO 2039-1
w a rto ś ć
j e d n o s tka
n o rm a
280
°C
DIN 53765
1)
2)
Twardość - indentacja kulki
Wł a ś ci w o ś ci te rm i czn e
p a ra m e tr
Temperatura zeszklenia
ko m e n ta rz
n.a.
°C
Temperatura rozkładu
1.82 MPa
278
°C
ASTM D 648
Temperatura użytkowa
krótkotrw ała
270
°C
-
Temperatura użytkowa
długotrw ała
250
°C
-
Rozszerzalność termiczna
23-55°C, dł.
3.1
10 -5 K -1
ASTM D 695
0.29
W/(K*m)
ASTM E1530
Przewodność termiczna
Wł a ś ci w o ś ci e l e ktryczn e
p a ra m e tr
(1) do próby c iągnięc ia:
próbka typ 1b
ko m e n ta rz
DIN 53765
Temperatura topnienia
1)
3)
w a rto ś ć
j e d n o s tka
n o rm a
Rezystancja powierzchniowa
10 18
Ω
ASTM D 257
1)
Rezystancja skrośna
10 15
Ω*cm
ASTM D 257
2)
Wytrzymałość elektryczna
23
kV/mm
ASTM D 149
3)
(1) wartość teoretyc zna
(2) n.a. = nie dotyc zy
(3) wartość teoretyc zna należy przeprowadzić
indywidualne testy na
wzgląd na różne warunki
użytkowania
ko m e n ta rz
(1) wartość teoretyc zna
(2) wartość teoretyc zna
(3) wartość teoretyc zna
In n e w ł a ś ci w o ś ci
p a ra m e tr
w a rto ś ć
j e d n o s tka
n o rm a
ko m e n ta rz
Wchłanianie wilgoci w klimacie
normalnym
23°C, 50% w zgl. w ilg.
2.5
%
DIN EN ISO 62
(1) ‘odpowiednik’ oznac za
brak pozyc ji na liśc ie UL
(Yellow Card). Informac ja
może poc hodzić z surowc a,
półwyrobu lub oc eny i nie
może być używana bez
indywidualnyc h testów na
wzgląd na różne warunki
użytkowania
Odporność na gorącą wodę /
zasady
Palność (UL94)
odpow iednik
-
-
V0
DIN IEC 60695-11-10;
1)
TECATOR silnie wc hłania wodę. Element muszą być podsuszone przed szybkim podgrzaniem powyżej 200°C (proc es suszenia 24h na 3mm grubośc i śc ianki przy 150 °C).
Nasze informac je i dane odzwierc iedlają obec ny stan naszej wiedzy i mają na c elu poinformowanie o naszyc h produktac h i ic h zastosowaniac h. Nie zapewniają one ani
nie gwarantują w prawnie wiążąc y sposób odpornośc i c hemic znej, jakośc i produktu i możliwośc i ic h zbyc ia. Nasze produkty nie są przeznac zone do stosowania jako
implanty. Należy zwróc ić uwagę na istniejąc e patenty handlowe. Podane dane i informac je nie są wartośc iami minimalnymi ani maksymalnymi, ale wskazówką, która
może służyć głównie dla c elów porównawc zyc h przy wyborze materiału. Wartośc i mieszc zą się w normalnym zakresie toleranc ji produktu i nie stanowią gwaranc ji
właśc iwośc i. Stąd nie mogą być użyte dla spec yfikac ji określonego zastosowania. Jeżeli nie jest to inac zej zaznac zone, podane wartośc i są określone na podstawie
badań na referenc yjnyc h średnic ac h (typowo pręty o średnic y 40-60 mm wg DIN EN 15860)wytłac zanyc h, odlewanyc h, prasowanyc h tłoc znie i obrabianyc h próbkac h.
Ponieważ właśc iwośc i zależą od wymiarów półwyrobu i orientac ji komponentów (zwłaszc za w typac h wzmoc nionyc h), materiał nie może być używany bez odrębnego
badania przy indywidualnyc h warunkac h Karty materiałowe podlegają okresowemu przeglądowi. Najbardziej aktualne wersje można znaleźć na stronie internetowej
www.ensinger-online.c om. Zmiany tec hnic zne zastrzeżone.
Ensinger Polska Sp.z o.o.
ul. Geodetów 2
64-100 Leszno
Tel +48 65 529 5810
Fax +48 65 529 5811
w w w .ensinger.pl
Data: 2012/01/16
Wersja: AA
