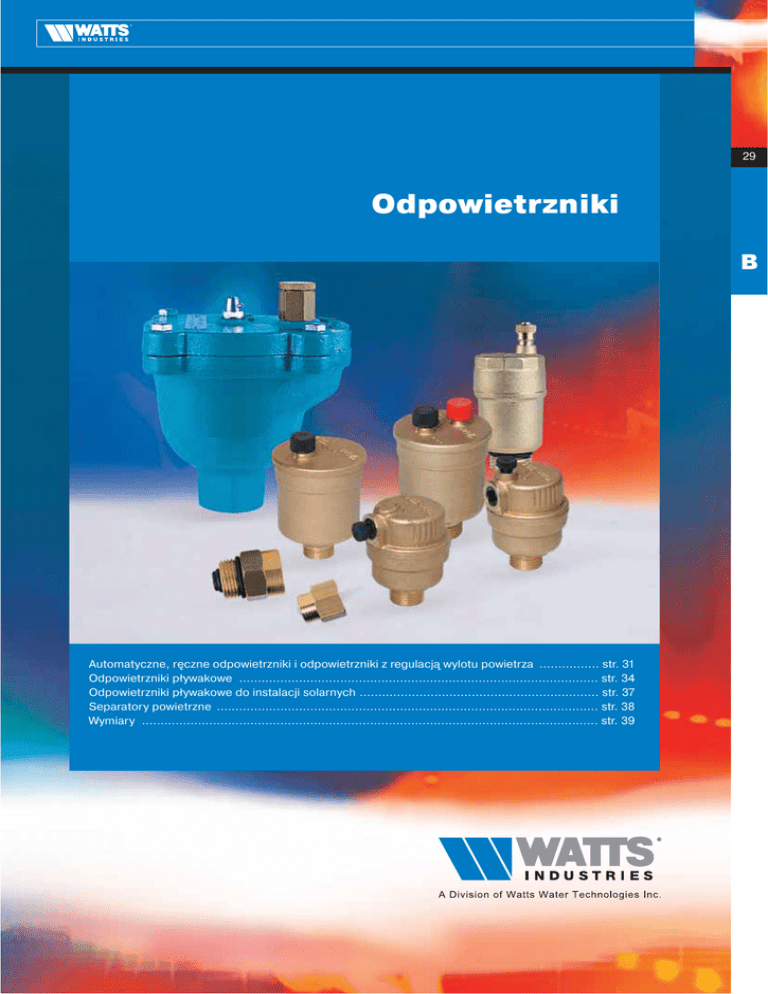

Odpowietrzniki
B
Automatyczne, ręczne odpowietrzniki i odpowietrzniki z regulacją wylotu powietrza ................ str. 31
Odpowietrzniki pływakowe ................................................................................................ str. 34
Odpowietrzniki pływakowe do instalacji solarnych ................................................................ str. 37
Separatory powietrzne ...................................................................................................... str. 38
Wymiary .......................................................................................................................... str. 39
ODPOWIETRZNIKI
PRZYKŁAD ZASTOSOWANIA
30
7
6
B
4
3
5
2
1
SA
1
Separator powietrza
6
MVD
2
MXV
MAXIVENT
Ręczny odpowietrznik
DUOVENT
Automatyczny i ręczny
odpowietrznik
7
2161C
3
MV-SOL
Automatyczny odpowietrznik
do systemów solarycznych
FLOATVENT
Automatyczny
odpowietrznik
231C
4
Ręczny odpowietrznik
VMM
5
Ręczny odpowietrznik
ODPOWIETRZNIKI
AUTOMATYCZNE, RĘCZNE ODPOWIETRZNIKI I ODPOWIETRZNIKI Z REGULACJĄ WYLOTU POWIETRZA
228C
31
HYGROVENT
Automatyczny odpowietrznik z wbudowanym zaworem zwrotnym i otworem odpływowym.
Obudowa – mosiądz z warstwą niklu. Maks. ciśnienie 6 barów.
Seria
228C
228C
228C
Kod produktu WII
2280C18X
2281C14X
2282C38X
Kod produktu WID
Wymiary
1/8"
1/4"
3/8"
1200155
1200150
238C
Ręczny odpowietrznik z otworem odpływowym.
Obudowa – mosiądz z warstwą niklu. Maks. ciśnienie 10 barów.
Seria
238C
238C
238C
Kod produktu
2381C18X
2382C14X
2383C38X
Wymiary
1/8"
1/4"
3/8"
231C
Udoskonalony ręczny odpowietrznik z otworem odpływowym.
Obudowa – mosiądz z warstwą niklu. Maks. ciśnienie 10 barów.
Seria
231C
231C
231C
Kod produktu
231C18SNX
231C14SNX
231C38SNX
Wymiary
1/8"
1/4"
3/8"
ZALECENIA
Jak uniknąć zapowietrzania grzejników
Aby zoptymalizować wymianę cieplną w pomieszczeniu, zlikwidować hałasy związane z cyrkulacją powietrza,
zapobiec powstaniu rdzy na powierzchniach metalowych przez które przechodzi nośnik ciepła, aby kontrolować
zużycie ciepła w grzejnikach – należy zamontować odpowietrzniki w grzejnikach,
w których zbierają się pęcherzyki powietrza.
MVD
MXV
W tym celu stosujemy następujące rodzaje odpowietrzników:
‒ Automatyczne odpowietrzniki pływakowe do kotłów i kolektorów:
typ MVD i analogiczne
‒ odpowietrzniki o wysokiej wydajności (typ MXV) do instalacji w podwyższonych
pionowych rurociągach
‒ odpowietrzniki ze zwiększoną pojemnością (typ ERD) do kotłowni.
228C
MVSOL
ERD
B
ODPOWIETRZNIKI
AUTOMATYCZNE, RĘCZNE ODPOWIETRZNIKI I ODPOWIETRZNIKI Z REGULACJĄ WYLOTU POWIETRZA
32
VMM
Ręczny odpowietrznik do grzejników z regulacją otworu odpływowego. Odpływ otwiera
się ręcznie z pomocą śrubokręta lub monety. Obudowa – mosiądz z warstwą niklu.
Tworzywo pokrętła i „noska” odpływowego jest wzmocnione włóknem szklanym. Gwint do
połączenia z grzejnikiem jest wyposażony w pierścień uszczelniający.
Maks. ciśnienie 10 barów.
B
Seria
VMM
VMM
VMM
Kod produktu
0256206
0256208
0256210
Wymiary
1/8"
1/4"
3/8"
SMM
Ręczny odpowietrznik do grzejników z regulacją otworu odpływowego. Obudowa
– mosiądz z warstwą niklu. Gwint do połączenia z grzejnikiem jest wyposażony
w pierścień uszczelniający. Maks. ciśnienie 10 barów.
Seria
SMM
SMM
SMM
SMM
Kod produktu
0257106
0257108
0257110
0257115
Wymiary
1/8"
1/4"
3/8"
1/2"
RDT/K
Ręczny odpowietrznik – zawór, samouszczelniający dzięki uszczelniającemu pierścieniowi.
Obracany „nosek”, obudowa- mosiądz z warstwą niklu. Otwierany śrubokrętem lub monetą.
Seria
RDT/K
RDT/K
RDT/K
RDT/K
Kod produktu
1203106
1203108
1203110
1203115
Wymiary
1/8"
1/4"
3/8"
1/2"
RDT
Ręczny odpowietrznik – zawór, samouszczelniający dzięki uszczelniającemu pierścieniowi.
Obracany „nosek”, obudowa – mosiądz z warstwą niklu. Otwierany śrubokrętem lub monetą.
Seria
RDT
RDT
RDT
RDT
Kod produktu
1200006
1200008
1200010
1200015
Wymiary
1/8"
1/4"
3/8"
1/2"
RDT/METALL
Klucz metalowy do zaworów RDT/K i RDT.
Seria
RDT/METALL
Kod produktu
1200501
Wymiary
3/8" - 1/2"
ODPOWIETRZNIKI
AUTOMATYCZNE, RĘCZNE ODPOWIETRZNIKI I ODPOWIETRZNIKI Z REGULACJĄ WYLOTU POWIETRZA
SS/RDT
33
Klucz z tworzywa sztucznego do zaworów RDT/K i RDT.
Seria
SS/RDT
Kod produktu
1200500
Wymiary
3/8" - 1/2"
B
RTL
Zaślepka samouszczelniająca (dzięki pierścieniowi uszczelniającemu).
Seria
RTL
RTL
RTL
Kod produktu
1202008
1202010
1202015
Wymiary
1/4"
3/8"
1/2"
ELV10 - ELV15
Zawór odpływowy. Obracany kapturek z tworzywa sztucznego, obudowa – mosiądz
z warstwą niklu, samouszczelnienie.
Seria
ELV10
ELV15
Kod produktu
1206010
1206015
Wymiary
3/8"
1/2"
LS
Śruba-odpowietrznik, obudowa – mosiądz z warstwą niklu. Z nacięciami.
Seria
LS
LS
LS
Kod produktu
1204006
1204008
1204010
Wymiary
1/8"
1/4"
3/8"
PR
Złączka gwintowana, samouszczelniająca dzięki pierścieniowi uszczelniającemu.
Seria
PR
PR
Kod produktu
1201100
1201200
Wymiary
3/8"
1/2"
ODPOWIETRZNIKI
ODPOWIETRZNIKI PŁYWAKOWE
34
B
MVD
DUOVENT (patent).
Automatyczny i ręczny odpowietrznik w jednym zestawie. Pokrywka odkręcana z możliwością zajrzenia do środka odpowietrznika. Obudowa i pokrywka z mosiądzu. Pływak
z polietylenu, nierdzewny. Ciśnienie nominalne 10 barów. Ciśnienie robocze do 8 barów.
Maks. temperatura 115°C. Wydajność automatycznego odpowietrzania: ciśnienie 3 bary17,9 litra na minutę. Wydajność ręcznego odpowietrzania: ciśnienie 3 bary – 139,5 litra na
minutę. Może być stosowany do wody z glikolem (do 30%).
Seria
MVD
MVD
Kod produktu
0250610
0250615
Wymiary
3/8"
1/2"
MVDR
DUOVENT (patent).
Analog MVD, dodatkowo w komplecie z automatycznym zaworem odcinającym RIA.
Seria
MVDR
MVDR
Kod produktu
0250710
0250715
Wymiary
3/8"
1/2"
MV
MINIVENT
Automatyczny odpowietrznik. Pokrywka odkręcana z możliwością zajrzenia do środka
odpowietrznika. Obudowa i pokrywka z mosiądzu. Pływak z polietylenu, nierdzewny. Maks.
ciśnienie 12 barów. Maks. temperatura 115°C. Może być stosowany do wody z antyfryzem
(glikol do 30%).
Seria
MV
MV
Kod produktu
0250010
0250015
Wymiary
3/8"
1/2"
MVR
MINIVENT
Analog MV, dodatkowo w komplecie z automatycznym zaworem odcinającym RIA.
Seria
MVR
MVR
MVR
Kod produktu
0250008
0250110
0250115
Wymiary
1/4"
3/8"
1/2"
ODPOWIETRZNIKI
ODPOWIETRZNIKI PŁYWAKOWE
MKV
35
MICROVENT
Automatyczny odpowietrznik (wylot powietrza do góry). Obudowa i pokrywka z mosiądzu.
Gwint wyposażony w pierścień uszczelniający. Maks. ciśnienie 10 barów. Maks. temperatura 110°C. Może być stosowany do wody z antyfryzem (glikol do 30%).
Seria
MKV
Kod produktu
0251210
Wymiary
3/8"
MKVR
MICROVENT
Analog MKV, dodatkowo w komplecie z automatycznym zaworem odcinającym RIA.
Seria
MKVR
Kod produktu
0251310
Wymiary
3/8"
MKL
MICROVENT
Automatyczny odpowietrznik (wylot powietrza- w bok). Obudowa i pokrywka z mosiądzu.
Gwint wyposażony w pierścień uszczelniający. Maks. ciśnienie 10 barów. Maks. temperatura 110°C. Może być stosowany do wody z antyfryzem (glikol do 30%).
Seria
MKL
Kod produktu
0252210
Wymiary
3/8"
MKLR
MICROVENT
Analog MKL, dodatkowo w komplecie z automatycznym zaworem odcinającym RIA.
Seria
MKLR
Kod produktu
0252310
Wymiary
3/8"
RIA
Automatyczny zawór odcinający do zestawu odpowietrzników MVD, MV, MKV, MKL.
Pozwala na odłączenie zaworu bez opróżniania systemu. Wyposażony w urządzenie do
szybkiego i całkowitego usunięcia wody z wewnętrznej części zaworu.
Seria
RIA
RIA
RIA
RIA
Kod produktu
0259008
0259010
0259015
0259016
Wymiary
1/8"
3/8"
1/2"
3/8" x 1/2"
B
ODPOWIETRZNIKI
ODPOWIETRZNIKI PŁYWAKOWE
36
2161C
FLOATVENT
Automatyczny odpowietrznik (wylot powietrza – do góry). Gwint wyposażony w pierścień
uszczelniający. Przeznaczony do montażu na króćcu łącznikowym kolektora rozdzielczego
ukrytego w ścianie. Obudowa z mosiądzu. Maks. ciśnienie 10 barów. Maks. temperatura
110°C.
B
Seria
2161C
2161C
2161C
2161C
Kod produktu
2161C38
2161C12
2161C34
2161C1
Wymiary
3/8"
1/2"
3/4"
1"
2311C
CHECKVENT
Zawór zwrotny z uszczelką do montażu odpowietrznika Floatvent.
Seria
2311C
Kod produktu
2311C38
Wymiary
3/8"
IV
INTERVENT
Automatyczny odpowietrznik. Obudowa i pokrywka z mosiądzu. Między nimi znajduje się
pierścień uszczelniający. Pływak z polietylenu, nierdzewny. Ciśnienie robocze – do 12 barów.
Maks. temperatura 110°C. Może być stosowany do wody z glikolem (do 50%).
Seria
IV
IV
Kod produktu
0252110
0252115
Wymiary
3/8"
1/2"
AV15
AIRVENT
Automatyczny odpowietrznik. Obudowa i pokrywka z mosiądzu z warstwą niklu. Między nimi znajduje się pierścień uszczelniający. Pływak z polietylenu, nierdzewny. Ciśnienie robocze – do
10 barów. Maks. temperatura 110°C. Może być stosowany do wody z glikolem (do 50%).
Seria
AV15
Kod produktu
0254015
MXV
MAXIVENT
Automatyczny odpowietrznik o dużej wydajności z wbudowanym ręcznym odpowietrznikiem. Obudowa i pokrywka – żeliwo z warstwą epoksydową. Maks. ciśnienie 12 barów.
Maks. temperatura 115°C. Otwór odpowietrzający ma gwint wewnętrzny 3/8”.
Seria
MXV
MXV
MXV
Kod produktu
0253020
0253025
0253032
Wymiary
3/4"
1"
1.1/4"
ODPOWIETRZNIKI
ODPOWIETRZNIKI PŁYWAKOWE DO SYSTEMÓW SOLARYCZNYCH
MV-SOL
37
MINIVENT
Automatyczny odpowietrznik (wysokotemperaturowy) do grzewczych systemów
solarnych. Pokrywka odkręcana z możliwością zajrzenia do środka odpowietrznika.
Obudowa i pokrywka z mosiądzu. Pływak z polietylenu, nierdzewny. Pierścień
uszczelniający między pokrywką a obudową. Wykonanie z gwintem 3/8” posiada wstawkę
ze stali nierdzewnej, która nie dopuszcza do powstania próżni. Maks. ciśnienie 10 barów.
Maks. temperatura 160°C.
Seria
MV-SOL
MV-SOL
Kod produktu
0249110
0249115
Wymiary
3/8"
1/2"
RIA/MV-SOL
Automatyczny zawór odcinający (wysokotemperaturowy), do zestawów odpowietrzników
MV-SOL. Pozwala na odłączenie zaworu bez opróżniania systemu. Wyposażony
w urządzenie do szybkiego i całkowitego usunięcia wody z wewnętrznej części zaworu.
Obudowa z mosiądzu, trzpień z polimeru o dużej wytrzymałości, sprężyna ze stali
nierdzewnej. Elastomer odporny na temperatury jako uszczelka.
Seria
RIA/MV-SOL
RIA/MV-SOL
Kod produktu
0259310
0259315
Wymiary
3/8" x 3/8"
1/2" x 1/2"
WAŻNE
Składowe solarnego systemu grzewczego
Obwód wodociągu
Stale rosnące wykorzystanie systemów solarnych w ogrzewaniu pomieszczeń wywołało konieczność opracowania specjalnych
odpowietrzników do stosowania w wysokich
temperaturach.
MV-SOL i RIA/MV-SOL wykonane są z materiałów przeznaczonych do stałej eksploatacji
w temperaturze do 160°C.
Obwód kolektora
słonecznego
B
ODPOWIETRZNIKI
SEPARATORY POWIETRZA
38
ERD
EUROVENT
Podwójny odpowietrznik (automatyczny i ręczny), o zwiększonej pojemności. Obudowa
pojemnika z blachy stalowej. Obudowa odpowietrznika z mosiądzu. Maks. ciśnienie
8 barów. Maks. temperatura 115°C.
B
Seria
ERD
ERD
Kod produktu
0253625
0253640
Wymiary
1"
1.1/2"
SA
Separator powietrza z pięcioma gwintowanymi otworami do zaworów i przyrządów pomiarowych. Pomalowany mosiądz, wewnętrzny gwint.
Seria
SA
SA
SA
SA
SA
SA
Kod produktu
0260125
0260132
0260140
0260150
0260165
0260180
Wymiary
1"
1.1/4"
1.1/2"
2"
2.1/2"
3"
ODPOWIETRZNIKI
WYMIARY
228C
231C
238C
39
B
DN
1/8”
1/4”
3/8”
VMM
DN
1/8”
1/4”
3/8”
A
29
29
29
B
17
17
19
C
12
12
10
D
11
11
11
E
17
17
17
SMM
A
24
24
26
B
5.5
6
7
CH
14
14
17
MV
DN
1/8”
1/4”
3/8”
1/2”
MVD
A
26
26
28
28
B
5.5
6
6.54
7.3
D
16
16
21
25
CH
14
14
19
22
DN
3/8”
1/2”
MKV
MKL
DN
3/8”
1/2”
CH
19
22
2161C
MV-SOL
RIA
DN
3/8”
1/2”
B
8
8
C
11
11
CH
19
24
DN
3/8”
1/2”
3/4”
1”
A
30
30
32
37
B
10
10
12
12
C
77
77
79
79
D
36
36
36
36
CH
19
22
ODPOWIETRZNIKI
WYMIARY
40
MXV - 3/4" - 1" - 1.1/4"
ERD
B
DN
1”
1.1/2”
SA
DN
1”
1.1/4”
1.1/2”
2”
1.1/2”
3”
A
1/2”
1/2”
1/2”
3/4”
1”
1”
B
3/4”
3/4”
3/4”
1”
1”
1”
C
70
70
70
87
128
128
L
152
152
152
189
300
300
H
87
87
87
115
203
203
A
60x50
60x60
L
94
104
H
153
191
h
26
32
