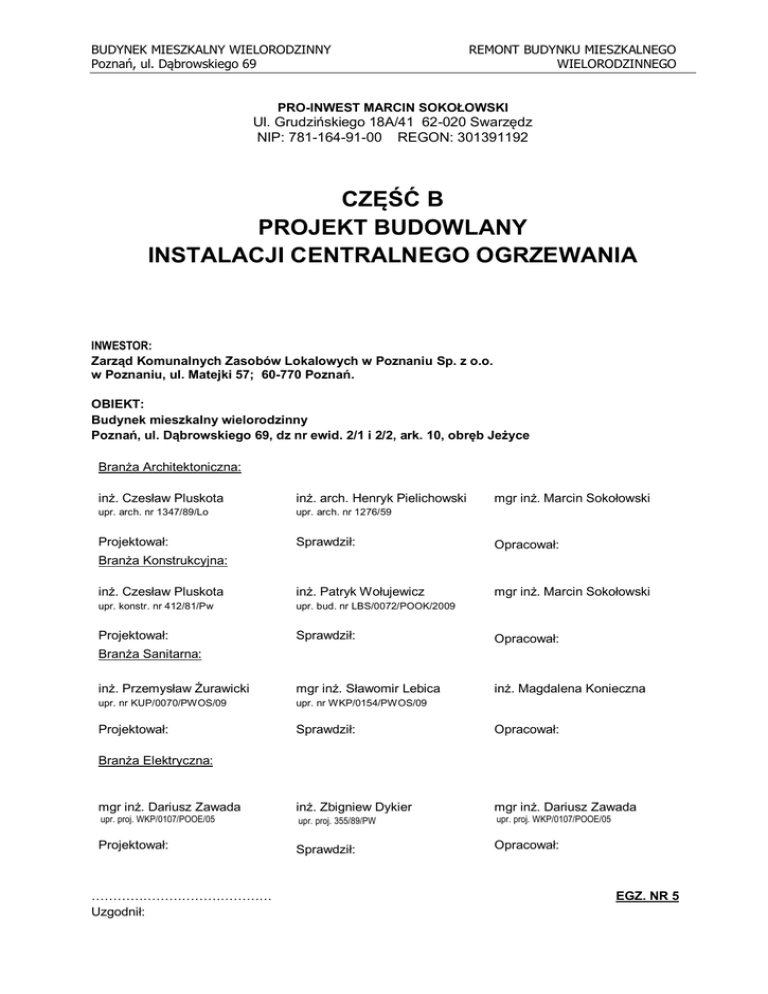

część b projekt budowlany instalacji centralnego ogrzewania

BUDYNEK MIESZKALNY WIELORODZINNY
Poznań, ul. Dąbrowskiego 69
REMONT BUDYNKU MIESZKALNEGO
WIELORODZINNEGO
PRO-INWEST MARCIN SOKOŁOWSKI
Ul. Grudzińskiego 18A/41 62-020 Swarzędz
NIP: 781-164-91-00 REGON: 301391192
CZĘŚĆ B
PROJEKT BUDOWLANY
INSTALACJI CENTRALNEGO OGRZEWANIA
INWESTOR:
Zarząd Komunalnych Zasobów Lokalowych w Poznaniu Sp. z o.o.
w Poznaniu, ul. Matejki 57; 60-770 Poznań.
OBIEKT:
Budynek mieszkalny wielorodzinny
Poznań, ul. Dąbrowskiego 69, dz nr ewid. 2/1 i 2/2, ark. 10, obręb Jeżyce
Branża Architektoniczna:
inż. Czesław Pluskota
inż. arch. Henryk Pielichowski
upr. arch. nr 1347/89/Lo
upr. arch. nr 1276/59
mgr inż. Marcin Sokołowski
Projektował:
Sprawdził:
Opracował:
inż. Czesław Pluskota
inż. Patryk Wołujewicz
mgr inż. Marcin Sokołowski
upr. konstr. nr 412/81/Pw
upr. bud. nr LBS/0072/POOK/2009
Projektował:
Sprawdził:
Opracował:
inż. Przemysław Żurawicki
mgr inż. Sławomir Lebica
inż. Magdalena Konieczna
upr. nr KUP/0070/PWOS/09
upr. nr WKP/0154/PWOS/09
Projektował:
Sprawdził:
Opracował:
inż. Zbigniew Dykier
mgr inż. Dariusz Zawada
Branża Konstrukcyjna:
Branża Sanitarna:
Branża Elektryczna:
mgr inż. Dariusz Zawada
upr. proj. WKP/0107/POOE/05
Projektował:
……………………………………
Uzgodnił:
upr. proj. 355/89/PW
upr. proj. WKP/0107/POOE/05
Sprawdził:
Opracował:
EGZ. NR 5
BUDYNEK MIESZKALNY WIELORODZINNY
Poznań, ul. Dąbrowskiego 69
REMONT BUDYNKU MIESZKALNEGO
WIELORODZINNEGO
OŚWIADCZENIE PROJEKTANTA I OSOBY
SPRAWDZAJĄCEJ PROJEKT BUDOWLANY
Zgodnie z art. 20 ust.4 ustawy z dnia 07. 07. 1994r. Prawo budowlane (Dz.U. z 2010r. Nr 243, poz. 1623)
niniejszym oświadczam, że projekt budowlany pt:
REMONT BUDYNKU MIESZKALNEGO WIELORODZINNEGO – w zakresie instalacji c.o.
Poznań, ul. Dąbrowskiego 69, dz nr ewid. 2/1 i 2/2, ark. 10, obręb Jeżyce
(podać nazwę projektu budowlanego i adres inwestycji)
sporządzony we październiku 2014 dla Zarządu Komunalnych Zasobów Lokalowych Sp. z o.o. z
siedzibą w Poznaniu przy ul. Matejki 57
(podać inwestora)
został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
PROJEKTANT:
Przemysław Żurawicki
(imię, nazwisko)
KUP/0070/PWOS/09
(nr uprawnień)
KUP/IS/0184/09
(nr członkowski izby zawodowej)
(pieczątka, podpis)
SPRAWDZAJĄCY:
Sławomir Lebica
(imię, nazwisko)
WKP/0154/PWOS/09
(nr uprawnień)
WKP/IS/0338/09
(nr członkowski izby zawodowej)
(pieczątka, podpis)
BUDYNEK MIESZKALNY WIELORODZINNY
Poznań, ul. Dąbrowskiego 69
REMONT BUDYNKU MIESZKALNEGO
WIELORODZINNEGO
ZAWARTOŚĆ OPRACOWANIA:
I OPIS TECHNICZNY
II CZĘŚĆ RYSUNKOWA
1. Instalacja centralnego ogrzewania – Rzut piwnicy
Rys. nr IS 01
2. Instalacja centralnego ogrzewania – Rzut parteru
Rys. nr IS 02
3. Instalacja centralnego ogrzewania – Rzut I piętra
Rys. nr IS 03
4. Instalacja centralnego ogrzewania – Rzut II piętra
Rys. nr IS 04
5. Instalacja centralnego ogrzewania – Rzut III piętra
Rys. nr IS 05
6. Instalacja centralnego ogrzewania – Rzut IV piętra
Rys. nr IS 06
7. Instalacja centralnego ogrzewania – Rzut V piętra
Rys. nr IS 07
BUDYNEK MIESZKALNY WIELORODZINNY
Poznań, ul. Dąbrowskiego 69
REMONT BUDYNKU MIESZKALNEGO
WIELORODZINNEGO
I. OPIS TECHNICZNY
do projektu budowlanego wewnętrznej instalacji ogrzewczej dla istniejącego budynku mieszkalnego
wielorodzinnego mieszczącego się na ul. Jana Henryka Dąbrowskiego 69 w Poznaniu nr działek 2/1, 2/2,
ark. 10 obręb Jeżyce.
1. CZĘŚĆ OPISOWA
1.1. PODSTAWA I ZAKRES OPRACOWANIA
Podstawa projektu to:
- zlecenie inwestora,
- inwentaryzacja budowlana,
- uzgodnienia międzybranżowe,
- obowiązujące normy i przepisy,
- uzgodnienie z Miejskim Konserwatorem Zabytków w Poznaniu,
Opracowanie zawiera następujące elementy:

projekt instalacji centralnego ogrzewania.
1.2. TECHNICZNE ROZWIĄZANIE ZAGADNIENIA.
1.2.1. Dane ogólne
Obiekt objęty niniejszym opracowaniem składa się z budynku głównego ukształtowanego w literę U oraz
oficyny zamykającej podwórze. Ilość kondygnacji 6 nadziemnych i 1 podziemna, podpiwniczenie
całkowite (z wizji lokalnej częściowy brak dostępu do piwnic). Budynek mieszkalny jest elementem
zespołu urbanistyczno-architektonicznego wpisanego do rejestru zabytków miasta Poznania pod
numerem A 239 decyzją z dnia 6.10.1982 i podlega ustawie o ochronie zabytków i opiece nad zabytkami.
1.2.2. Instalacja ogrzewcza
Założenia do obliczeń zapotrzebowania ciepła:
Temperatury obliczeniowe zewnętrzne:
Załącznik krajowy do normy
PN-EN 12831:2006
Temperatury ogrzewanych pomieszczeń:
Obliczanie zapotrzebowania ciepła pomieszczeń:
PN-EN 12831:2006
Współczynniki przenikania dla przegród przyjęto zgodnie z projektem architektonicznym oraz przyjęto dla
istniejących brakujących przegród dla budynków oddanych do użytkowania do 1966 r z książki „Ocena
cech energetycznych budynków” dr inż. M. Robakiewicz Biblioteka Fundacji Poszanowania Energii.
BUDYNEK MIESZKALNY WIELORODZINNY
Poznań, ul. Dąbrowskiego 69
Nazwa przegrody
Ściana zewnętrzna 0 i 1
Ściana zewnętrzna 2 i 3
Ściana wewnętrzna
Ściana wewnętrzna przy przejeździe
Ściana przy gruncie
Okno projektowane
Drzwi zewnętrzne
Drzwi wewnętrzne
Podłoga na gruncie
Ściana przy gruncie
Strop wewnętrzny nad piwnicą
Strop wewnętrzny drewniany
Strop wewnętrzny nad komunikacją
Strop nad przejazdem
Dach lub stropodach
Dach balkonowy
REMONT BUDYNKU MIESZKALNEGO
WIELORODZINNEGO
U [W/(m²·K)]
1,09
1,34
1,0
1,3
1,3
1,1
2,2
2,6
0,4
1,3
1,3
1,0
1,3
1,3
1,3
1,3
BILANS CIEPLNY:
Miejscowość:
Stacja meteorologiczna :
Temperatura zewnętrzna :
Sumaryczna strata ciepła przez przenikanie ΦT
Straty ciepła na went. minimalną
ΦV, min
Sumaryczna strata ciepła :
Poznań
Poznań
-18 oC
ΦT = 167 685 W
ΦV,min= 42 155W
Φbud= 209 840 W
WŁAŚCIWOŚCI BUDYNKU:
Zapotrzebowanie ciepła / ogrzewana pow. budynku
Zapotrzebowanie ciepła / ogrzewana kub. budynku
96,8 W/m2
31,7 W/m3
Budynek nie spełnia wymagań dotyczących maksymalnej wartości wskaźnika E sezonowego
zapotrzebowania na ciepło do ogrzewania w standardowym sezonie grzewczym, gdyż przegrody mają
niską izolacyjność termiczną.
CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU
Przepisy Prawa Budowlanego zwalniają z obowiązku ustalania charakterystyki energetycznej dla
budynków podlegających ochronie zabytków i opiece na zabytkami.
BUDYNEK MIESZKALNY WIELORODZINNY
Poznań, ul. Dąbrowskiego 69
REMONT BUDYNKU MIESZKALNEGO
WIELORODZINNEGO
Instalacja centralnego ogrzewania-grzejnikowa
Źródłem ciepła dla instalacji grzewczej w budynku będzie projektowany węzeł cieplny zlokalizowany w
piwnicy. Moc nominalna węzła na cele c.o. 210 kW oraz c.w.u. 110 kW. Parametry pracy instalacji c.o.
tz/tp 70/55 °C.
Projektuje się jeden obieg ogrzewania grzejnikowego.
Ciepło do węzła cieplnego zostanie doprowadzone do budynku z lokalnej sieci cieplnej firmy DALKIA.
Instalację centralnego ogrzewania w budynku zaprojektowano jako dwururową, pompową, w układzie
zamkniętym. Rozprowadzenie czynnika grzewczego (główne ciągi rozprowadzające i instalacje
prowadzone pod stropem w piwnicy) odbywać się będzie za pośrednictwem rur stalowych czarnych bez
szwu według PN-84/H-74200 do średnicy Dn65 oraz rur stalowych przewodowych ze szwem według PN84/H-74219 dla średnicy powyżej Dn65 łączonych przez spawanie lub poprzez zaprasowanie złącz. Ze
względu na brak dostępu do części piwnic łączenie pionu 4a i 4c należy wykonać w ziemi za pomocą rur
preizolowanych np. firmy BRUG. Rozprowadzenie instalacji centralnego ogrzewania ze względu na
stropy drewniane odbywać się będzie po ścianach lub w miarę możliwości w bruzdach ściennych lub w
specjalnych listwach przypodłogowych np. firmy Rehau; zaprojektowano rury z polietylenu sieciowanego
z wkładką aluminiową firmy Tece lub równoważny.
W pomieszczeniach zaprojektowano grzejniki płytowe z podejściem od dołu z wbudowanym zaworem
termostatycznym firmy np. VNH oraz promienniki. Grzejniki typu V należy podłączyć do instalacji za
pośrednictwem zaworów kątowych. Podejście do grzejnika następować będzie ze ściany za grzejnikiem.
Na zaworach termostatycznych należy zamontować głowice termostatyczne, które pozwolą na
utrzymywanie temperatury pomieszczeń na żądanym poziomie, niezależnie od zmian warunków
atmosferycznych oraz wpływu dodatkowych źródeł ciepła. Na odejściach na poszczególne grupy
grzejników zaprojektowano regulację zaworami na gałęzi zasilającej OVENTROP AV6 kątowy oraz na
gałęzi powrotnej OVENTROP Combi 2 kątowy, zawory kulowe Optibal 107_71. Zaprojektowano także
głowice termostatyczne z blokadą typ UNI-LH firmy OVENTROP w celu zabezpieczenia termostatu przed
dewastacją lub kradzieżą.
Lokalizacja grzejników została przedstawiona w części rysunkowej projektu.
Kompensacja wydłużeń termicznych:
Wszystkie rurociągi stalowe prowadzone pod stropem kondygnacji przyziemia montować tak, aby
uzyskać naturalną kompensację wydłużeń termicznych, ewentualnie za pomocą kompensatorów Ukształtnych.
Odpowietrzenie i odwodnienie instalacji
Przewody pod stropem prowadzić ze spadkami 0,3% w kierunku odwodnienia. Odpowietrzenie tych
przewodów następować będzie poprzez odpowietrzniki na grzejnikach. Odwodnienie instalacji
wykonywać przez zawory podpionowe.
Izolacja rurociągów
Rurociągi izolować cieplnie zgodnie z PN-B-02421.2000
Wszystkie rurociągi należy izolować termicznie. Jako izolację termiczną należy zastosować dla instalacji
nadposadzkowej prefabrykowane otuliny izolacyjne z polietylenu Thermaflex FRZ lub równoważny, dla
instalacji prowadzonych w ścianach budynku Thermo Compact lub równoważny. Natomiast rurociągi
prowadzone pod stropem należy zabezpieczyć otulinami termoizolacyjnym typ Thermaflex PUR
odpowiednio do danej średnicy rury.
BUDYNEK MIESZKALNY WIELORODZINNY
Poznań, ul. Dąbrowskiego 69
REMONT BUDYNKU MIESZKALNEGO
WIELORODZINNEGO
Wymagania izolacji cieplnej przewodów i komponentów
1
Średnica wewnętrzna do 22mm
Minimalna grubość izolacji cieplnej
(materiał 0,035W/(m.K)1)
20mm
2
Średnica wewnętrzna od 22mm do 35mm
30mm
3
Średnica wewnętrzna od 35mm do 100mm
równa średnicy wewnętrznej rury
4
Średnica wewnętrzna ponad 100mm
100mm
5
Przewody i armatura wg poz. 1-4
przechodzące przez ściany lub stropy,
śkrzyżowania przewodów
Przewody ogrzewań centralnych wg poz. 1-4,
ułożone w komponentach budowlanych między
ogrzewanymi pomieszczeniami różnych
użytkowników
Przewody wg poz. 6 ułożone w podłodze
½ wymagań z poz. 1-4
Lp. Rodzaj przewodu lub komponentu
6
7
½ wymagań z poz. 1-4
6mm
Montaż rurociągów
Rurociągi prowadzone w piwnicy należy montować do stropu na systemowych zawiesiach i podporach
firmy Hilti. Odległości pomiędzy podporami wg tabeli:
Maksymalne rozstawy podpór wynoszą:
Średnica nominalna rur
Odstęp pomiędzy podporami
DN 20, DN 15
DN 32, DN 25
DN 50, DN 40
DN 80, DN 65
DN 100
1.5 m
2.0 m
2.5 m
3.0 m
4.0 m
Próba szczelności
Próbę szczelności instalacji należy przeprowadzić bezpośrednio po zakończeniu montażu, przed
założeniem izolacji. Na czas przeprowadzania próby szczelności należy zdemontować grzejniki
zaślepiając podejścia korkiem..
Badaną instalację należy napełnić wodą wodociągową dokładnie odpowietrzając w najwyższych
punktach, a następnie sprawdzić czy wszystkie połączenia przewodów armatury są szczelne.
Po stwierdzeniu szczelności instalacji należy poddać ją próbie podwyższonego ciśnienia. Wielkość
ciśnienia próbnego powinna być wyższa o 2 bary od ciśnienia roboczego, lecz nie mniejsza niż 4 bary.
Instalację uważa się za szczelną, jeżeli w ciągu 20 min. trwania próby manometr kontrolny nie wykaże
spadku ciśnienia.
Po zmontowaniu i przygotowaniu instalacji do odbioru należy przeprowadzić rozruch próbny zgodnie z
instrukcją eksploatacji w warunkach przewidzianych przy normalnej pracy instalacji i możliwie przy
pełnym obciążeniu.
W miejscach przejścia przez przegrody budowlane przewody prowadzić w tulejach ochronnych. W
miejscach tych nie może być połączeń przewodów. Przestrzeń między przewodem a tuleją ochronna
powinna być wypełniona szczeliwem elastycznym obojętnym chemicznie w stosunku do tworzywa, z
którego wykonana jest rura. Tuleje przechodzące przez strop powinny wystawać około 2 cm powyżej
posadzki. Przy przejściu przez przegrody ogniowe stosować ognioochronną masę uszczelniającą
(pęczniejącą) np. typ CP620 lub CP644 firmy Hilti.
BUDYNEK MIESZKALNY WIELORODZINNY
Poznań, ul. Dąbrowskiego 69
REMONT BUDYNKU MIESZKALNEGO
WIELORODZINNEGO
Uwagi ogólne:

Wszystkie roboty należy wykonać zgodnie z polskimi normami, warunkami technicznymi
wykonania i odbioru robót poszczególnych branż oraz zasadami wiedzy i sztuki budowlanej.

Brak wskazania na rysunku technicznym elementu, którego zastosowanie wynika ze znanych lub
powszechnie przyjętych rozwiązań w zakresie sztuki budowlanej nie zwalnia wykonawcy z
konieczności skalkulowania i zastosowania takiego elementu w porozumieniu z inwestorem, a
także projektantem i za jego zgodą.

Każdy składnik projektowy należy rozpatrzyć i rozpoznawać w dokumentacji w kontekście
wszystkich rysunków, które do tego składnika się odnoszą z uwzględnieniem wszystkich opisów
technicznych i zasad sztuki budowlanej.

Wszystkie elementy
konstrukcyjnej.

Ze względu na charakter obiektu, wszystkie wymiary i rzędne należy sprawdzić na budowie,
precyzyjnie wytyczyć geodezyjnie na etapie wykonawczym, zaistniałe niezgodności pomiędzy
projektem należy wyjaśnić i uzgodnić z głównym projektantem.

Dopuszcza się zastosowanie materiałów zamiennych pod warunkiem, że posiadają one cechy
identyczne i nie zwiększające kosztów pod warunkiem uzyskania zgody inwestora i głównego
projektanta.

Wszystkie materiały użyte w projekcie, rozwiązania techniczne i urządzenia muszą odpowiadać
normom bezpieczeństwa ppoż. I bhp, posiadać odpowiednie atesty i aprobaty do stosowania w
budownictwie.
konstrukcyjne
należy
przyjmować
według
dokumentacji
branży
BUDYNEK MIESZKALNY WIELORODZINNY
Poznań, ul. Dąbrowskiego 69
REMONT BUDYNKU MIESZKALNEGO
WIELORODZINNEGO
Opis informacji BIOZ
1. Zakres robót
Wykonanie wewnętrznej instalacji centralnego ogrzewania
Kolejność wykonywania poszczególnych obiektów
 wytyczenie tras przewodów
 wykonanie poszczególnych odgałęzień do grzejników c.o.
 montaż grzejników
2. Wykaz istniejących budynków
Budynek mieszkalny wielorodzinny z instalacją wod-kan, gaz.
3. Elementy zagospodarowania terenu stwarzające zagrożenie
Brak
4. Wskazanie przewidywanych zagrożeń
W trakcie realizacji przedmiotowej inwestycji, zagrożenia w zakresie dla bezpieczeństwa i ochrony
zdrowia ludzi mogą wystąpić przy wykonywaniu następujących robót budowlanych:
 przy montażu przewodów w trakcie wykonywania robót spawalniczych
 przy montażu przewodów c.o. w bezpośrednim sąsiedztwie wewnętrznej instalacji elektrycznej
niskiego napięcia oraz wewnętrznej instalacji gazu
5. Instruktaż pracowników
Przed przystąpieniem do realizacji montażu c.o. należy przeszkolić pracowników w zakresie prowadzenia
robót spawalniczych, sposób zabezpieczenia butli z gazami technicznymi oraz sposób ewakuacji. Dla
pozostałych prac wystarczy zwykłe szkolenie BiHP. Do wykonywania pozostałych prac objętych
niniejszym opracowaniem mogą być dopuszczone osoby posiadające uprawnienia do prac gazo
niebezpiecznych. Prace należy prowadzić zgodnie z niniejszym projektem, z zachowaniem zgodności z
PN, sztuką i wiedzą budowlaną, pod nadzorem kierownika budowy/robót (posiadającego stosowne
przygotowanie zawodowe i uprawnienia) oraz z zachowaniem zgodności z przepisami BiHP.
6. Środki techniczne i organizacyjne
Zgodnie z art.21a.1. Prawa Budowlanego (Dz.U.06.156.1118) – Kierownik budowy jest obowiązany
sporządzić lub zapewnić sporządzenie dla ww prac (przed rozpoczęciem budowy) planu bezpieczeństwa
i ochrony zdrowia, uwzględniając specyfikę obiektu budowlanego i warunki prowadzenia robót
budowlanych.
- na terenie inwestycji należy zapewnić łączność telefoniczną
- przewietrzanie pomieszczeń
Opracowała:
inż. Magdalena Konieczna
