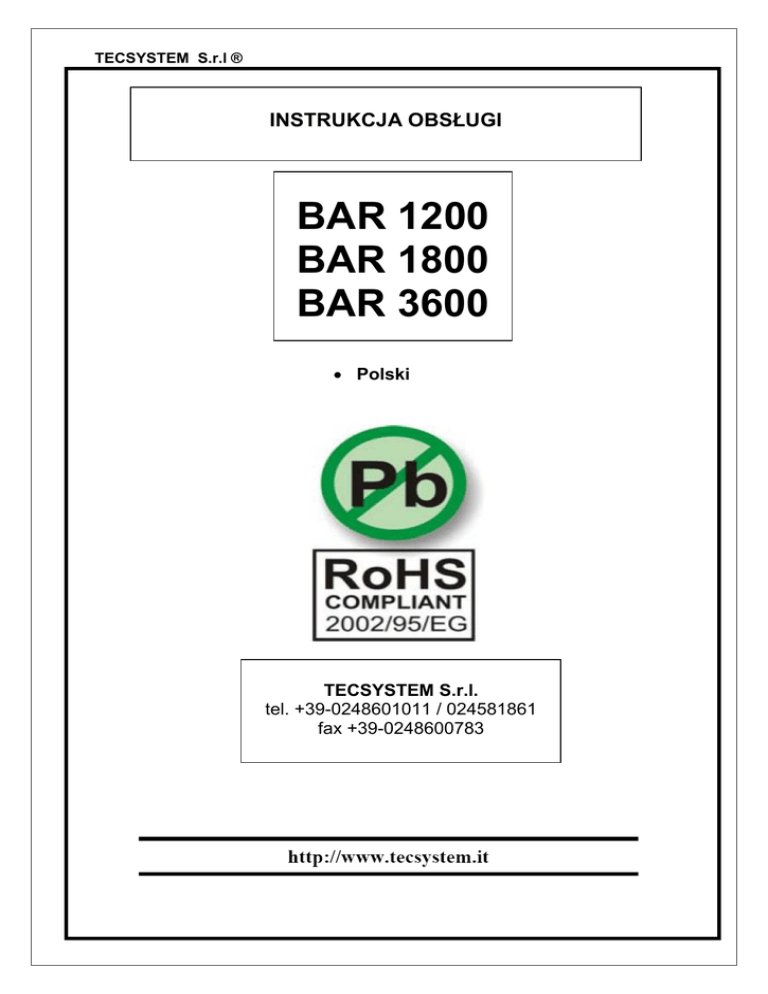

TECSYSTEM S.r.l ®
INSTRUKCJA OBSŁUGI
BAR 1200
BAR 1800
BAR 3600
 Polski
TECSYSTEM S.r.l.
tel. +39-0248601011 / 024581861
fax +39-0248600783
TECSYSTEM S.r.l ®
1. DANE TECHNICZNE SILNIKA 50 Hz
Silnik 60.2.50M + C2 F
jednofazowy
Napięcie znamionowe (NV)
230 Vca ± 10%
Moc znamionowa (NP)
50 W
Częstotliwość
50 Hz
Liczba biegunów
2
Kondensator
2 F
Klasa izolacji
B
Stopień ochrony
IP40
Wysokość stojana
30 mm
WYDAJNOŚĆ SILNIKA
Moc wału napędowego
50 W
Moc absorbowana
95 W
Wydajność
0,53
Prąd
Cos n
Prędkość obrotowa
Moment znamionowy Cn
Moment maksymalny Cmax
Moment rozruchowy Cs
Cmax/Cs
Cs/Cn
Napicie kondensatora
0,415 A
1,0
2750 rpm
1,74 daN x cm
2,96 daN x cm
1,47 daN x cm
1,70
0,84
375 V
WYDAJNOŚĆ WENTYLATORÓW
Moc absorbowana
120 W
Częstotliwość
50 Hz
Napięcie znamionowe
230 Vca ± 10 %
2
TECSYSTEM S.r.l ®
2. DANE TECHNICZNE SILNIKA 60 Hz
Silnik 60.2.50M + C2 F
jednofazowy
Napięcie znamionowe (NV)
230 Vca ± 10%
Moc znamionowa (NP)
50 W
Częstotliwość
60 Hz
Liczba biegunów
2
Kondensator
2 F
Klasa izolacji
B
Stopień ochrony
IP40
Wysokość stojana
30 mm
WYDAJNOŚĆ SILNIKA
Moc wału napędowego
50 W
Moc absorbowana
120 W
Wydajność
0,43
Prąd
Cos n
Prędkość obrotowa
Moment znamionowy Cn
Moment maksymalny Cmax
Moment rozruchowy Cs
Cmax/Cs
Cs/Cn
Napicie kondensatora
0,6 A
0,88
3400 rpm
1,4 daN x cm
4,8 daN x cm
1,9 daN x cm
3,6
1,4
400 V
WYDAJNOŚĆ WENTYLATORÓW
Moc absorbowana
Częstotliwość
Napięcie znamionowe
150 W
60 Hz
230 Vca ± 10 %
3
TECSYSTEM S.r.l ®
3. CZĘŚCI WCHODZĄCE W SKŁAD ZESTAWU
Wentylatory nie są zamontowane do systemu Barra (szyna montażowa)
Kompletny zestaw wentylacji zawiera:
 Dwie szyny montażowe z wykonanym podłączeniem,
 Sześć wentylatorów:
a. TG180 (bar 1200),
b. TG 360 (bar 1800),
c. TG 500 (bar 3600),
 Dwanaście blachowkrętów do przykręcenia wentylatorów do bar (szyn montażowych).
4. MONTOWANIE WENTYLATORÓW DO BAR (SZYN MONTAŻOWYCH)
Umieść wentylator centralnie dopasowując odstępy wirnika na środku otworu liniowego wykonanego na szynie
montażowej, a następnie przykręć wentylator za pośrednictwem blachowkrętów z zestawu jak pokazano na rys.
2 i rys. 3.
Śruby należy dokręcać przy pomocy wkrętarki. Należy zmierzyć odległość pomiędzy środkami cewek
transformatora i ustawić pozycję jednego wentylatora po odpowiedniej stronie bar (szyny montażowej) przez
dopasowanie osi wirnika (rys. 1) z rozstawem osi cewek transformatora:



Barra 1200: od 470 mm do 585 mm,
Barra 1800: od 470 mm do 700 mm,
Barra 3600: od 670 mm do 770 mm.
4
TECSYSTEM S.r.l ®
Rys. 1 Oś wirnika wentylatora.
5
TECSYSTEM S.r.l ®
Rys. 2 instalacja wentylatorów, widok z prawej strony.
Rys. 3 Instalacja wentylatorów.
6
TECSYSTEM S.r.l ®
Rys. 4 Układ połączeń.
5. MONTAŻ SYSTEMU BARRA NA TRANSFORMATORZE
Umieść system wentylacji (szyna montażowa + trzy wentylatory) na dźwigarach wózka transformatora, w taki
sposób aby umożliwić kierowanie przepływu powietrza wewnątrz kanałów wentylacyjnych cewki (rys. 5).
Wywierć dwa otwory o średnicy co najmniej 11 mm w punkcie styku systemu wentylacji z wózkiem
transformatora, a następnie wykonaj połączenie za pośrednictwem śrub M10 wstawiając podkładkę
sprężynującą jak widać na rys. 6.
Aby zoptymalizować kierunek przepływu powietrza można wykonać regulację kąta klapy każdego wentylatora,
należy przy tym pamiętać o zachowaniu minimalnej odległości klapa-cewka 8 cm. Przykręcenie śruby na
zawiasie klapy spowoduje zablokowanie ustawionej pozycji.
6. POŁĄCZENIA ELEKTRYCZNE
Połącz wejście zasilania każdego wentylatora z odpowiednik kablem. Każdy system wentylacji posiada puszkę
zawierającą terminal służący do podłączenia przewodu zasilania.
Uwaga: w celu zapewniania właściwej ochrony wentylatorów zaleca się używanie produktu firmy TECSYSTEM,
VRT200 służącego do zasilania, sterowania i ochrony wentylatorów.
7
TECSYSTEM S.r.l ®
Rys. 5 Kierunek przepływu powietrza.
8
TECSYSTEM S.r.l ®
Rys. 6 Instalacja systemu wentylacji Barra na transformatorze.
Rys. 7 Skrzynka połączeniowa.
9
TECSYSTEM S.r.l ®
7. WARUNKI GWARANCJI
Zakupiony produkt objęty jest gwarancją producenta lub sprzedającego, warunki określone są w „Ogólnych
Warunkach Sprzedaży Tecsystem s.r.l.”, dostępnych na stronie internetowej www.tecsystem.it i/lub umowie
kupna.
Niniejsza gwarancja jest ważna tylko wtedy, gdy produkt zostanie uszkodzony z przyczyn TECSYSTEM s.r.l.
np. wady produkcyjne . Gwarancja jest nieważna jeśli w produkcie stwierdzone zostaną ślady
przeróbek/modyfikacji lub jeśli produkt został nieprawidłowo podłączony i zasilany napięciem przekraczającym
maksymalne wartości robocze zawarte w niniejszej instrukcji.
Wszelkie działania dotyczące gwarancji podejmowane są w naszej fabryce w Corsico-MI, we Włoszech co ujęte
jest w „Ogólnych Warunkach Sprzedaży Tecsystem s.r.l.”
8. DANE TECHNICZNE, KTÓRE NALEŻY PRZESTRZEGAĆ
Otoczenie:
Brak kurzu,
Brak gazów łatwopalnych lub żrących,
Maksymalna temperatura Tmax= 80°C,
Wilgotność względna: 90 % bez kondensacji,
Nie jest wskazane, aby instalować produkt w środowisku morskim, tylko po specjalistycznej obróbce części
metalowych.
Zasilanie:
230 V AC 50 Hz ± 10%,
Maksymalna dopuszczalna zawartość harmonicznych zgodna z normą EN 61000-3-2, której granice są:
 5 % - trzecia harmoniczna,
 6 % - piąta harmoniczna,
 5 % - siódma harmoniczna,
 1,5 % - dziewiąta harmoniczna,
 3,5 % - jedenasta harmoniczna,
 3 % - trzynasta harmoniczna,
 0,3 % - piętnasta harmoniczna,
 2 % - siedemnasta harmoniczna.
Montaż
Należy unikać deformacji użebrowania wirnika podczas obsługi wentylatorów.
Wskazana pozycja pracy wentylatora: pozioma.
Maksymalny dozwolony poziom drgań przy 50 Hz:

Wzdłużnych „X” 0,60 x 7,9 = 4,47 m/s ,

Poprzecznych „Y” 0,60 x 7,9 = 4,47 m/s ,

Pionowych „Z” 0,60 x 7,9 = 4,47 m/s .
2
2
2
