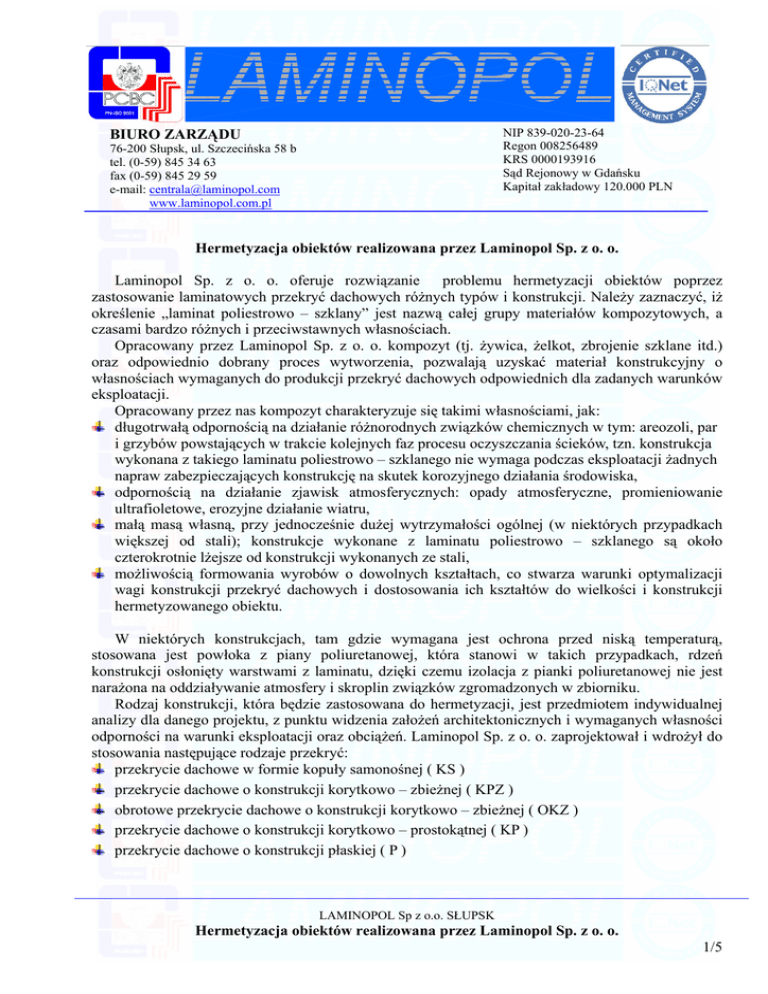

Hermetyzacja obiektów realizowana przez Laminopol Sp. z o. o.
Laminopol Sp. z o. o. oferuje rozwiązanie problemu hermetyzacji obiektów poprzez
zastosowanie laminatowych przekryć dachowych róŜnych typów i konstrukcji. NaleŜy zaznaczyć, iŜ
określenie „laminat poliestrowo – szklany” jest nazwą całej grupy materiałów kompozytowych, a
czasami bardzo róŜnych i przeciwstawnych własnościach.
Opracowany przez Laminopol Sp. z o. o. kompozyt (tj. Ŝywica, Ŝelkot, zbrojenie szklane itd.)
oraz odpowiednio dobrany proces wytworzenia, pozwalają uzyskać materiał konstrukcyjny o
własnościach wymaganych do produkcji przekryć dachowych odpowiednich dla zadanych warunków
eksploatacji.
Opracowany przez nas kompozyt charakteryzuje się takimi własnościami, jak:
długotrwałą odpornością na działanie róŜnorodnych związków chemicznych w tym: areozoli, par
i grzybów powstających w trakcie kolejnych faz procesu oczyszczania ścieków, tzn. konstrukcja
wykonana z takiego laminatu poliestrowo – szklanego nie wymaga podczas eksploatacji Ŝadnych
napraw zabezpieczających konstrukcję na skutek korozyjnego działania środowiska,
odpornością na działanie zjawisk atmosferycznych: opady atmosferyczne, promieniowanie
ultrafioletowe, erozyjne działanie wiatru,
małą masą własną, przy jednocześnie duŜej wytrzymałości ogólnej (w niektórych przypadkach
większej od stali); konstrukcje wykonane z laminatu poliestrowo – szklanego są około
czterokrotnie lŜejsze od konstrukcji wykonanych ze stali,
moŜliwością formowania wyrobów o dowolnych kształtach, co stwarza warunki optymalizacji
wagi konstrukcji przekryć dachowych i dostosowania ich kształtów do wielkości i konstrukcji
hermetyzowanego obiektu.
W niektórych konstrukcjach, tam gdzie wymagana jest ochrona przed niską temperaturą,
stosowana jest powłoka z piany poliuretanowej, która stanowi w takich przypadkach, rdzeń
konstrukcji osłonięty warstwami z laminatu, dzięki czemu izolacja z pianki poliuretanowej nie jest
naraŜona na oddziaływanie atmosfery i skroplin związków zgromadzonych w zbiorniku.
Rodzaj konstrukcji, która będzie zastosowana do hermetyzacji, jest przedmiotem indywidualnej
analizy dla danego projektu, z punktu widzenia załoŜeń architektonicznych i wymaganych własności
odporności na warunki eksploatacji oraz obciąŜeń. Laminopol Sp. z o. o. zaprojektował i wdroŜył do
stosowania następujące rodzaje przekryć:
przekrycie dachowe w formie kopuły samonośnej ( KS )
przekrycie dachowe o konstrukcji korytkowo – zbieŜnej ( KPZ )
obrotowe przekrycie dachowe o konstrukcji korytkowo – zbieŜnej ( OKZ )
przekrycie dachowe o konstrukcji korytkowo – prostokątnej ( KP )
przekrycie dachowe o konstrukcji płaskiej ( P )
LAMINOPOL Sp z o.o. SŁUPSK
Hermetyzacja obiektów realizowana przez Laminopol Sp. z o. o.
1/5
Oferowane przez Laminopol Sp. z o. o. laminatowe przekrycia dachowe spełniają wszelkie
wymagania dotyczące projektowania i bezpieczeństwa uŜytkowania wynikające z ustawy Prawo
Budowlane oraz z ustawy o wyrobach budowlanych.
Nasz produkt pn. „Rozwiązanie konstrukcyjne przekryć dachowych z zastosowaniem laminatu
poliestrowo-szklanego dla zbiorników betonowych lub stalowych dla oczyszczalni ścieków lub
zakładów przeróbki osadów” uzyskał w roku 1999 Aprobatę Techniczną Nr AT/99-08-108.
Aprobata Techniczna została wydana przez Instytut Ochrony Środowiska w Warszawie (po
przedłuŜeniu waŜności Aprobaty Technicznej w 2004 roku aktualny numer aprobaty wynosi
AT/2004 -08--108/A2).
Hermetyzacja obiektów
Krótka charakterystyka dotychczasowych wdroŜeń i zrealizowanych konstrukcji.
Do kwietnia 2009 r. zrealizowaliśmy na terenie Polski i Europy 249 projektów, obejmujących
między innymi kopuły samonośne o średnicy od 6[m] do 33.85[m] oraz przekrycia na zbiorniki od
kilku do kilku tysięcy metrów kwadratowych, zbiorniki ze ściekami miejskimi, zbiorniki z wodą
pitną, zbiorniki biogazu (przekrycie wtórne i podstawowe) oraz zbiorniki ze związkami
węglowodorowymi, w strefie zagroŜonej wybuchem „0”. Laminatowe przekrycie dachowe z
przeznaczeniem na zbiornik stęŜonego kwasu siarkowego dla Zakładów Chemicznych Police S. A.
wykonanych pod nadzorem Urzędu Dozoru Technicznego stanowi przedmiot części opracowania.
W ciągu niemal juŜ 14 – sto letniej działalności najwięcej dostaw zrealizowaliśmy dla
odbiorców niemieckich – ok. 100 produktów róŜnej wielkości i konstrukcji, w tym przekrycia na
zbiorniki o średnicy Ø 40 i Ø 42 m, typu korytkowo-prostokątne.
Opracowane typy konstrukcyjne laminatowych przekryć dachowych i ich kombinacje, w
zastosowaniu do oczyszczalni ścieków i zakładów przeróbki osadów mogą być wykorzystywane do
hermetyzacji obiektów o róŜnorodnej konstrukcji i przeznaczeniu, w tym do:
piaskowników
stacji pomp ślimakowych
przepompowni
zagęszczaczy
osadników wstępnych
zbiorników biogazu
oraz wszędzie tam, gdzie wymagana jest nietypowa, lekka i odporna na czynniki atmosferyczne i
agresywne media, konstrukcja.
Za szczególne osiągnięcia uwaŜamy:
1. przekrycia obrotowe dla odbiorców z Francji, Rosji a ostatnio w Polsce (oczyszczalnia ścieków w
Otwocku), które pozwalają na bardzo ekonomiczną hermetyzację zbiorników, w których pracują
zgarniacze pomostowe lub mieszadła; korzyść jest tu podwójna:
1.1. nie trzeba budować nowego wieńca wokół istniejącego zbiornika ogranicza się ilość
powietrza, a więc i wielkość urządzenia do oczyszczania powietrza w przypadku, gdy
inwestor decyduje się na oczyszczanie powietrza ze zbiornika
1.2. Oddane do eksploatacji w 2009 roku obrotowe laminatowe przekrycia dachowe z
przeznaczeniem do hermetyzacji osadników wstępnych z pomostem promieniowym o
średnicy wewnętrznej zbiornika 31 [m] – 2 szt. Średnica dachu – 32[m] - (oczyszczalnia
ścieków w Otwocku).
2. przekrycie gazoszczelne zbiornika z biomasą o średnicy 22 m w zakładzie produkującym biogaz
w Danii
LAMINOPOL Sp z o.o. SŁUPSK
Hermetyzacja obiektów realizowana przez Laminopol Sp. z o. o.
2/5
3. przekrycie dwóch zagęszczaczy o Ø 33,85[m] kopułą samonośną (jedynym miejscem oparcia
kopuły na zbiorniku był Ŝelbetowy wieniec zbiornika) dla COŚ dla miasta Poznania
4. przekrycie zbiorników z wodą pitną dla stacji uzdatniania wody w Gliwicach - 4 kopuły na
zbiorniki stalowe o średnicy 19 m, (zastosowany materiał uzyskał atest higieniczny PZH na
kontakt z wodą do picia i na potrzeby gospodarcze).
5. przekrycia zbiorników ze związkami węglowodorowymi dla O.Ś. w PKN Orlen w strefie
zagroŜenia wybuchem „0”; zastosowany materiał uzyskał atest Kopalni Doświadczalnej
"Barbara"; łączna powierzchnia zadaszonych zbiorników wyniosła około 1100 m2
6. dachy pływające o powierzchni ok. 1800 m2 dla koncernu Exon we Francji.
7. przekrycia zbiorników o łącznej powierzchni ok. 5 tyś. m2 dla OŚ Warszawa Południe.
8. zespół laminatowych przekryć dachowych dla oczyszczalni ścieków w Pruszkowie.
9. Opanowanie projektowania i wykonawstwa laminatowych przekryć dachowych klasyfikowanych
jako nierozprzestrzeniających ognia zewnętrznego (według norm zharmonizowanych
klasyfikowanych jako Broof (T1)). Dotychczas wykonaliśmy ponad dwadzieścia takich konstrukcji
z czego największym jest wymieniony wyŜej zespół laminatowych przekryć dla O.Ś. Warszawa
Południe. Największym jednostkowym przekryciem o takiej klasyfikacji jest dach obrotowy o
średnicy 32 [m] wykonany dla oczyszczalni ścieków w Otwocku.
10. Laminatowe przekrycie dachowe dla zakładów PROCTER & GAMBLE w Aleksandrowie
Łódzkim.
Laminatowe przekrycie dachowe zrealizowane dla Zakładów Chemicznych Police S.A.
W roku czerwcu 2006 roku Laminopol Sp. z o. o. wykonał i dostarczył dla Zakładów
Chemicznych Police S. A . samonośną kopułę laminatową o średnicy 18 [m]. Określenie kopuła
samonośna oznacza Ŝe jedynym miejscem podparcia dachu była stalowa konstrukcja ściany
okrągłego zbiornika. Kopuła była przeznaczona dla stalowego zbiornika kwasu siarkowego na kwas
siarkowy o stęŜeniu około 55 % i temp.50 -60 oC. Przyczyną wykonania prac było nadmierne
skorodowanie dotychczasowej kopuły wykonanej według tradycyjnej technologii tj. ze stali i
pokrytej gumą od strony wnętrza zbiornika.
Z uwagi na obowiązujące przepisy wszelkie prace związane z realizacja zadania były
prowadzone pod nadzorem Urzędu Dozoru Technicznego (UDT). W ramach realizacji zadania,
Laminopol Sp. z o. o. wykonał najpierw projekt który został zatwierdzony przez UDT. W ramach
prac projektowych dokonaliśmy doboru materiałów gwarantujących długotrwałą eksploatacje w
zadanych warunkach oddziaływania stęŜonego kwasu siarkowego i jego skroplin na dach oraz
odpowiednio zaprojektowaliśmy układ połączenia kopuły w całość i dobraliśmy materiał na
uszczelki (równieŜ o długotrwałej odporności na środowisko eksploatacji). W następstwie
wykonanych prac projektowych wykonaliśmy i zamontowaliśmy na zbiorniku kopułę laminatową.
Pierwsza rewizja wykonanego dachu odbyła się w rok po montaŜu (po rocznej eksploatacji
dachu). W wyniku przeglądu wykonanego przy udziale inspektorów UDT nie stwierdzono Ŝadnych
ubytków korozyjnych tworzywa od strony medium oraz nie stwierdzono degradacji uszczelnień i
połączeń śrubowych. W następstwie wykonanego przeglądu kopuła została dopuszczona do dalszej
eksploatacji – zgodnie z decyzja UDT następny przegląd dachu ma się odbyć w 2017 roku.
Dodatkowym utrudnieniem związanym z realizacją tego zadania była konieczność wykonania
kopuły jako dachu nierozprzestrzeniającego ognia zewnętrznego (NRO).
Pełna charakterystyka naszych przekryć oraz przykłady zastosowań są zawarte
katalogowych i na naszej stronie internetowej.
w kartach
Nagrody i wyróŜnienia.
LAMINOPOL Sp z o.o. SŁUPSK
Hermetyzacja obiektów realizowana przez Laminopol Sp. z o. o.
3/5
Hermetyzacja zbiorników za pomocą laminatowych przekryć dachowych jest elementem
składowym naszego rozwiązania znanego pod nazwą „Kompleksowy system biologicznego
oczyszczania powietrza”. W ostatnich kilku latach opracowane przez nas rozwiązanie ograniczenia
emisji szkodliwych związków do powietrza atmosferycznego było wielokrotnie wyróŜniane i
nagradzane.
Lp. Data przyznania
1.
1999.12.15
2.
2000.10.10
3.
2000.11.23
4.
2001 grudzień
5.
2003. 11. 18-21
6.
2004. 11. 16-19
Przyznający wyróŜnienie lub
nagrodę
Prezydent Rzeczypospolitej
Polskiej Aleksander
Kwaśniewski
Busines Centre Club
Nazwa wyróŜnienia lub nagrody
Certyfikat "Technologia godna
polecenia"
Medal Europejski I Edycji za
"Rozwiązanie konstrukcyjne przekryć
dachowych z zastosowaniem laminatu
poliestrowo szklanego"
Minister Środowiska Antoni
Dyplom Nagroda w kwocie 50 tys. PLN
Tokarczuk
za "Kompleksowy system oczyszczania
powietrza metodą biologiczna".
Minister Środowiska Stanisław WyróŜnienie w konkursie Ministra
śelichowski
Środowiska - Lider Polskiej Ekologii za przedsięwzięcie "Kompleksowy
system oczyszczania powietrza metodą
biologiczna"
Prezes Zarządu
ZŁOTY MEDAL Międzynarodowych
Międzynarodowych Targów
Targów Poznańskich za "Kompleksowy
Poznańskich, Bogusław
system oczyszczania powietrza metodą
Zalewski
biologiczna" TARGI POLEKO 2003
Prezes Zarządu Narodowego
Nagroda 50 tyś. PLN w konkursie na
Funduszu Ochrony Środowiska najlepszy wyrób lub wdroŜone
i Gospodarki Wodnej, Jan
rozwiązanie technologiczne
Hawrylewicz
eksponowane za "Kompleksowy system
oczyszczania powietrza metodą
biologiczna" TARGI POLEKO 2004
Certyfikacja rozwiązań i wykonawstwa..
Laminatowe przekrycia dachowe są projektowane, wykonywane i montowane przez
Laminopol Sp. z o. o. zgodnie z Aprobatą Techniczną Nr AT/99-08-108 wydaną w 1999 roku
przez Instytut Ochrony Środowiska w Warszawie dla Laminopol Sp. z o. o..
Do kaŜdego wykonanego i zmontowanego laminatowego przekrycia dachowego
wystawiamy Krajową deklarację zgodności wyrobu z Aprobatą Techniczną.
W marcu 2003 roku Laminopol Sp. z o. o. uzyskał Certyfikat Systemu Jakości zgodnie z
PN-EN ISO 9001:2001 między innymi w zakresie -"Projektowania i produkcji systemów
biologicznego oczyszczania powietrza" oraz w zakresie - "Projektowania i produkcji wyrobów z
laminatów poliestrowo szklanych”.
Posiadamy uprawnienia wydane na podstawie Ustawy o Dozorze Technicznym uprawniających
nas do realizacji prac podlegających Dozorowi Technicznemu w zakresie:
LAMINOPOL Sp z o.o. SŁUPSK
Hermetyzacja obiektów realizowana przez Laminopol Sp. z o. o.
4/5
1. do wytwarzania w zakresie montaŜu zbiorników bezciśnieniowych i zbiorników
niskociśnieniowych do materiałów trujących lub Ŝrących.
2. do dokonywania modernizacji zbiorników bezciśnieniowych i zbiorników
niskociśnieniowych do materiałów trujących lub Ŝrących
3. do dokonywania napraw zbiorników bezciśnieniowych i zbiorników niskociśnieniowych do
materiałów trujących lub Ŝrących
4. do wytwarzania urządzeń ciśnieniowych i bezciśnieniowych
5. do wytwarzania zbiorników bezciśnieniowych i zbiorników niskociśnieniowych do
materiałów trujących lub Ŝrących
LAMINOPOL Sp z o.o. SŁUPSK
Hermetyzacja obiektów realizowana przez Laminopol Sp. z o. o.
5/5
